کاتالوگ اچ ام آی دلتا

کاتالوگ اچ ام آی دلتا

در دنیای صنعتی امروز، کنترل و نظارت بر فرآیندها به عاملی حیاتی برای موفقیت تبدیل شده است. تجهیزات اتوماسیون صنعتی به‌ویژه اچ ام آیها (HMI) نقش مهمی در بهینه‌سازی عملکرد و افزایش بهره‌وری ایفا می‌کنند. این ابزارها به کاربران این امکان را می‌دهند تا با استفاده از رابط‌های کاربری گرافیکی و هوشمند، به راحتی بر سیستم‌ها نظارت و آن‌ها را کنترل کنند. کاتالوگ اچ ام آی دلتا، شامل طیف وسیعی از مدل‌ها و سری‌ها از جمله اچ ام آی دلتا سری DOP100، اچ ام آی دلتا سری B و اچ ام آی دلتا سری W، یک مرجع کامل برای انتخاب بهترین ابزار مناسب برای نیازهای خاص شماست.

اچ ام آی دلتا با ویژگی‌های پیشرفته و طراحی کاربرپسند، به شما کمک می‌کند تا کارایی و دقت را در فرآیندهای صنعتی خود افزایش دهید. این کاتالوگ به بررسی ویژگی‌های فنی و مزایای مختلف تجهیزات اتوماسیون صنعتی دلتا پرداخته و به شما اطلاعات ارزشمندی ارائه می‌دهد تا تصمیم‌گیری بهتری داشته باشید. با استفاده از اچ ام آی دلتا، شما به دنیایی از نوآوری و پیشرفت در اتوماسیون صنعتی پا می‌گذارید که می‌تواند به ارتقاء عملکرد سیستم‌ها و افزایش کارایی کمک شایانی کند.

اچ ام آی دلتا با ویژگی‌های پیشرفته و طراحی کاربرپسند، به شما کمک می‌کند تا کارایی و دقت را در فرآیندهای صنعتی خود افزایش دهید.

اچ ام آی دلتا سری DOP100

اچ ام آی دلتا سری DOP100 از محصولات اچ ام آی دلتا (HMI) با هدف بهبود فرآیندهای صنعتی و افزایش کارایی تجهیزات اتوماسیون صنعتی طراحی شده است. این سری با ترکیب فناوری‌های پیشرفته و طراحی کاربرپسند، راه‌حلی جامع برای نظارت، کنترل و مدیریت ماشین‌آلات صنعتی ارائه می‌دهد. پردازنده‌های پرسرعت Cortex-A8 و Dual Core، صفحه‌نمایش LCD با 65,536 رنگ و روشنایی بالا، و نرم‌افزار برنامه‌نویسی DOPSoft 4.0 از ویژگی‌های برجسته این محصولات هستند. سری DOP100 با قابلیت‌های ارتباطی پیشرفته و امکانات گسترده‌ای مانند مدیریت هشدارها، گزارش‌گیری و سطوح دسترسی کاربران، به کسب‌وکارها کمک می‌کند تا بهره‌وری خود را بهبود بخشند و به دنیای اتوماسیون پیشرفته قدم بگذارند.

این محصولات نه‌تنها از لحاظ سخت‌افزاری مقاوم و کارآمد هستند، بلکه انعطاف‌پذیری بالایی برای انواع کاربردها و محیط‌های مختلف صنعتی دارند.

اچ ام آی دلتا سری DOP100

انتخاب مدل

سری اچ ام آی دلتا سری DOP100 با تنوع گسترده‌ای از مدل‌ها، به کاربران این امکان را می‌دهد تا بر اساس نیازهای خاص خود به‌راحتی مدل مناسب را انتخاب کنند. این محصولات با توجه به سایز، پورت‌های ارتباطی و قابلیت‌های پیشرفته، در مدل‌های مختلفی ارائه می‌شوند که به‌راحتی با کاربردهای صنعتی مختلف سازگار هستند.

مدل‌های مختلف این سری شامل نسخه‌های Basic HMI، Standard HMI و Advanced HMI هستند که هر کدام امکانات و ویژگی‌های منحصر به فردی را ارائه می‌دهند. هر کدام از این سری‌ها برای کاربردهای خاصی بهینه شده‌اند و به‌راحتی با سیستم‌های اتوماسیون صنعتی ترکیب می‌شوند.

انواع مدل‌های اچ ام آی دلتا سری DOP100:

  1. Basic HMI:
    • دارای 1 پورت COM
    • مناسب برای کاربردهای ساده و محیط‌های صنعتی با نیازهای پایه
    • مقاوم با درجه حفاظت IP65 برای استفاده در محیط‌های خشن
  2. Standard HMI (General Type):
    • دارای 2 پورت COM
    • مناسب برای اکثر کاربردهای صنعتی
    • شامل نسخه‌های مجهز به Ethernet برای ارتباطات سریع‌تر و آسان‌تر
  3. Standard HMI (Ethernet Type):
    • دارای 2 پورت COM و 1 پورت Ethernet
    • گزینه‌ای ایده‌آل برای ارتباطات شبکه‌ای صنعتی
  4. Advanced HMI:
    • دارای صفحه‌نمایش عریض و طراحی با قاب باریک
    • پشتیبانی از چندین زبان و قابلیت‌های چندرسانه‌ای
    • مدل‌های پیشرفته‌تر این سری شامل 2 پورت COM و 2 پورت Ethernet برای کاربردهای پیچیده‌تر هستند
  5. Handheld HMI:
    • طراحی دستی سبک برای کنترل و آموزش
    • پشتیبانی از ارتباطات COM (422/485) یا Ethernet
    • مناسب برای پلتفرم‌های حرکتی مانند بازوهای رباتیک

معرفی کدهای مدل‌های مختلف:

  • B Type: 1 پورت COM
  • C Type: 2 پورت COM
  • D Type: 1 پورت COM + 1 پورت Ethernet
  • E Type: 2 پورت COM + 1 پورت Ethernet
  • I Type: 3 پورت COM + 1 پورت Ethernet
  • W Type: بیش از 1 پورت COM + 1 پورت Ethernet + طراحی با قاب باریک و پشتیبانی از چند زبان
  • M Type: 2 پورت COM + 2 پورت Ethernet + طراحی با قاب باریک، چند زبانه و چندرسانه‌ای

با توجه به نیازهای خاص پروژه‌های خود، کاربران می‌توانند مدلی با قابلیت‌های مناسب انتخاب کرده و از امکانات گسترده‌ای نظیر ارتباطات پیشرفته Ethernet، ورودی چندزبانه و پخش محتوای چندرسانه‌ای بهره‌مند شوند.

سخت‌افزار

سری اچ ام آی دلتا سری DOP100 با بهره‌گیری از سخت‌افزاری مقاوم و پایدار، برای کاربردهای صنعتی پیچیده طراحی شده است. این محصولات با ویژگی‌های خاصی نظیر حفاظت از مدارهای داخلی و قابلیت‌های پیشرفته در مقابل نویزها و اختلالات الکتریکی، اطمینان بیشتری را در محیط‌های صنعتی پرچالش فراهم می‌کنند.

یکی از نکات برجسته سخت‌افزار این سری، ایزولاسیون کامل منبع تغذیه است. این ویژگی از بروز نوسانات ناگهانی و آسیب‌های ناشی از افزایش ولتاژ در تجهیزات جلوگیری می‌کند و پایداری بیشتری به سیستم می‌بخشد. همچنین، ایزولاسیون کامل ارتباطات در این سری، ارتباطات شبکه و کام را در برابر نویزهای ناشی از اتصال به دستگاه‌های مختلفی مانند PLCها، سروو درایوها و اینورترها ایمن می‌سازد.

اچ ام ای دلتا انتخاب مدل

ویژگی‌های کلیدی سخت‌افزار:

  1. ایزولاسیون منبع تغذیه:
    • تمام مدل‌ها دارای مدارهای ایزوله برای حفاظت کامل در برابر نوسانات خارجی هستند.
  2. ایزولاسیون کامل ارتباطات:
    • مدل‌های مختلف این سری با ایزولاسیون مدارهای ارتباطی برای محافظت در برابر نویز طراحی شده‌اند.
  3. پوشش محافظ برد مدار چاپی (PCB):
    • پوشش محافظ PCB در این سری موجب افزایش دوام و حفاظت در برابر رطوبت و گردوغبار شده و استفاده از آن‌ها را در محیط‌های مختلف صنعتی ممکن می‌سازد.

جدول مقایسه مدل‌ها سری DOP100

مدلایزولاسیون منبع تغذیهایزولاسیون ارتباطات
Advanced HMI (Multimedia Type)
DOP-112/115 MXبلهبله
Advanced HMI
DOP-103WQ/107WV/110WSبلهبله
DOP-112/115 WXبلهبله
Handheld HMI
DOP-107Hبلهبله
Standard HMI (Ethernet Type)
DOP-107IVبلهبله
DOP-108IG/110IGبلهبله
DOP-110ISبلهبله
DOP-107EVبلهبله
DOP-107EGبلهبله
Standard HMI
DOP-105CQبلهخیر
DOP-107CVبلهخیر
DOP-110CSبلهخیر
DOP-110CGبلهخیر
Standard HMI (General Type)
DOP-107DVخیرخیر
Basic HMI
DOP-103BQخیرخیر
DOP-107BVخیرخیر

این قابلیت‌ها در کنار مقاومت بالا در برابر رطوبت و گردوغبار، سری DOP100 را به یکی از انتخاب‌های مطمئن برای محیط‌های صنعتی مختلف تبدیل کرده است.

نرم‌افزار برنامه‌نویسی  DOPSoft 4.0

نرم‌افزار DOPSoft 4.0 یک ابزار قدرتمند و کاربرپسند برای برنامه‌نویسی اچ ام آی دلتا سری DOP100 است که با ارائه رابط کاربری گرافیکی پیشرفته، فرآیند طراحی و مدیریت پروژه‌ها را بسیار ساده می‌کند. این نرم‌افزار از ابزارها و ویژگی‌های متنوعی بهره می‌برد که به کاربران امکان می‌دهد به‌طور موثر برنامه‌های پیچیده را ایجاد و مدیریت کنند. با کتابخانه‌ی گرافیکی غنی و عناصر بصری پیش‌فرض، می‌توانید رابط کاربری جذاب و قابل فهمی برای کاربردهای صنعتی مختلف طراحی کنید.

ویژگی‌های برجسته نرم‌افزار DOPSoft 4.0 شامل موارد زیر است:

  • مدیریت بوک‌مارک: کاربران می‌توانند به‌سرعت بین صفحات پروژه جابجا شوند و دسترسی آسان‌تری به بخش‌های مختلف پروژه داشته باشند.
  • پیش‌نمایش ویرایش: نتایج ویرایش هر صفحه به‌صورت آنی نمایش داده می‌شود و کاربران می‌توانند به‌سرعت خطاها را بررسی و برطرف کنند.
  • مدیریت ماکرو: این ابزار امکان مدیریت و ویرایش مستقیم ماکروهای مختلف را فراهم می‌کند، که می‌تواند کدهای پیچیده را به‌راحتی مدیریت کند.

از دیگر امکانات DOPSoft 4.0 می‌توان به نوار ابزار Lua اشاره کرد که با ارائه راهنمای کدنویسی آنلاین، فرآیند برنامه‌نویسی را ساده‌تر و دقیق‌تر می‌کند. همچنین امکان مانیتورینگ پارامترها به‌صورت زنده و مشاهده وضعیت‌های متغیر در هنگام توسعه برنامه، از دیگر ویژگی‌های مهم این نرم‌افزار است که کارایی و دقت کاربران را به‌شدت افزایش می‌دهد.

نرم‌افزار برنامه‌نویسی DOPSoft 4.0

زنگ هشدار پیشرفته

سری اچ ام آی دلتا DOP100 با قابلیت‌های پیشرفته هشدار، امکان نظارت و مدیریت دقیق و سریع عملیات ماشین‌آلات را فراهم می‌کند. یکی از ویژگی‌های کلیدی این سیستم، مرتب‌سازی هشدارها بر اساس خصوصیات مختلف است که به کاربران اجازه می‌دهد به‌سرعت اطلاعات مورد نیاز را پیدا کنند. این سیستم از نظارت بر آدرس‌های مرکب پشتیبانی می‌کند، به‌طوری‌که می‌توان به‌طور همزمان اسناد Word و Bit را مانیتور کرد. همچنین، پیام‌های هشدار شامل داده‌های جاری رجیستر می‌شود که به تحلیل سریع‌تر مشکلات کمک می‌کند.

از دیگر امکانات این سیستم هشدار می‌توان به شرایط متنوع فعال‌سازی هشدار اشاره کرد که بدون نیاز به ویرایش برنامه‌های خارجی قابل تنظیم است. همچنین سیستم به‌صورت خودکار هشدارها را از طریق ایمیل برای کاربران ارسال می‌کند و از پروتکل SSL برای اطمینان از انتقال ایمن داده‌ها استفاده می‌کند. این هشدارها شامل زمان وقوع و رفع مشکل، و همچنین تأییدیه‌های مربوط به رفع مشکل برای ردیابی بهتر و نظارت بر روند عیب‌یابی هستند.

مدیریت داده‌ها

در اچ ام آی دلتا سری DOP100، مدیریت داده‌ها به‌شکلی جامع و کارآمد انجام می‌شود که به کاربران امکان می‌دهد داده‌های حیاتی را به‌طور مؤثر ذخیره و بررسی کنند. قابلیت مرور داده‌های تاریخی از طریق پشتیبان‌گیری در دیسک USB یا کارت SD به کاربران اجازه می‌دهد تا گزارش‌های تاریخی با نام و زمان‌بندی دلخواه ایجاد کنند. این سیستم همچنین از قابلیت بزرگنمایی و کوچک‌نمایی برای مشاهده راحت‌تر داده‌ها برخوردار است. از دیگر ویژگی‌ها، پشتیبانی از پشتیبان‌گیری داده‌ها از طریق خروجی Bit On است که دقت و کارایی را در مدیریت اطلاعات افزایش می‌دهد.

ویژگی‌های کلیدی مدیریت داده‌ها شامل:

  • پشتیبانی از فرمت‌های مختلف دستورالعمل، از جمله فرمت‌های متنی (Unicode) که می‌توانند به‌عنوان یادداشت‌های فرمول استفاده شوند.
  • مرور فایل‌های PDF ذخیره شده در دیسک USB یا کارت SD برای دسترسی سریع به دستورالعمل‌ها و مدارک.
  • گروه‌بندی دستورات دو و سه‌بعدی برای انعطاف‌پذیری بیشتر در ساخت دیتابیس‌های مختلف و مدیریت مؤثرتر داده‌ها.

این قابلیت‌ها به کاربران کمک می‌کند تا به‌راحتی به داده‌های تاریخی دسترسی داشته باشند و از ابزارهای پیشرفته‌ای برای مدیریت و ذخیره‌سازی اطلاعات استفاده کنند.

مدیریت داده‌ها

مدیریت سطح دسترسی کاربران

در اچ ام آی دلتا سری DOP100، مدیریت سطح دسترسی کاربران به‌طور جامع پیاده‌سازی شده است تا امنیت و کارایی عملیات را بهبود بخشد. این سیستم از 8 سطح مختلف دسترسی پشتیبانی می‌کند که هر سطح امکان تعریف 8 حساب کاربری (نام کاربری/رمز عبور) را فراهم می‌آورد. با تنظیم دسترسی‌های متفاوت برای هر سطح، عملکرد ایمن‌تر و کنترل بیشتری روی عملیات مختلف صورت می‌گیرد. همچنین، گزارش‌های عملیاتی کاربران به مدیران اجازه می‌دهد تا مشکلات احتمالی را ردیابی کرده و عادات کاری کاربران را تجزیه و تحلیل کنند تا بهره‌وری بهبود یابد.

مدیریت سطح دسترسی کاربران

یکپارچگی با فضای ابری

سری DOP100 با بهره‌گیری از قابلیت‌های یکپارچگی با فضای ابری، دسترسی به داده‌ها و مدیریت از راه دور را بهبود می‌بخشد. با استفاده از سرور FTP، کاربران می‌توانند فایل‌های دستورات و داده‌های تاریخی را به‌روزرسانی کرده و گزارش‌های عملیاتی و هشدارها را پشتیبان‌گیری کنند. همچنین، سرور VNC امکان نظارت و کنترل از راه دور بر دستگاه را از طریق برنامه‌های موبایل یا دسکتاپ فراهم می‌کند و با قابلیت قفل‌سازی، امنیت عملیات هم‌زمان را تضمین می‌نماید. نظارت وب نیز بدون نیاز به نصب نرم‌افزار اضافی، امکان مشاهده داده‌ها را فراهم می‌کند.

اطلاعات محصول

در ادامه مشخصات فنی انواع اچ ام آی دلتا سری DOP100 در قالب جدول ارائه شده است.

جدول مشخصات فنی Standard HMI

اچ ام آی استانداردمدل نوع استاندارد اترنت (3 COM)DOP-107IVDOP-108IGDOP-110ISDOP-110IG
ماژول نمایشاندازه نمایشگر7" TFT LCD8" TFT LCD10.1" TFT LCD10.4" TFT LCD
رنگ65,53665,53665,53665,536
رزولوشن (پیکسل)800 x 480800 x 6001024 x 600800 x 600
نور پس‌زمینهLED Back LightLED Back LightLED Back LightLED Back Light
شدت روشنایی (cd/m²)400250300300
عمر نور پس‌زمینه (ساعت)20000200002000020000
اندازه نمایشگر (میلی‌متر)152.4 x 91.44162 x 121.5226 x 128.7211.2 x 158.4
واحد پردازشMCUARM Cortex-A8 (800MHz)ARM Cortex-A8 (800MHz)ARM Cortex-A8 (800MHz)ARM Cortex-A8 (800MHz)
حافظه فلش (بایت)256 مگابایت256 مگابایت256 مگابایت256 مگابایت
رم (بایت)256 مگابایت256 مگابایت256 مگابایت256 مگابایت
پنل لمسینوع پنل لمسیچهار سیمه مقاومتی، بیش از 10 میلیون بار فشارچهار سیمه مقاومتی، بیش از 10 میلیون بار فشارچهار سیمه مقاومتی، بیش از 10 میلیون بار فشارچهار سیمه مقاومتی، بیش از 10 میلیون بار فشار
خروجی صوتیبلندگوبوق چند‌گانه با فرکانس 2K ~ 4K هرتز و شدت 80dBبوق چند‌گانه با فرکانس 2K ~ 4K هرتز و شدت 80dBبوق چند‌گانه با فرکانس 2K ~ 4K هرتز و شدت 80dBبوق چند‌گانه با فرکانس 2K ~ 4K هرتز و شدت 80dB
خروجی AUXنداردخروجی استریونداردخروجی استریو
رابط اترنتتعداد پورت‌ها1 پورت (10/100 Mbps)1 پورت (10/100 Mbps)1 پورت (10/100 Mbps)1 پورت (10/100 Mbps)
رابط USBUSB1 پورت USB Slave نسخه 2.0 / 1 پورت USB Host نسخه 2.01 پورت USB Slave نسخه 2.0 / 1 پورت USB Host نسخه 2.01 پورت USB Slave نسخه 2.0 / 1 پورت USB Host نسخه 2.01 پورت USB Slave نسخه 2.0 / 1 پورت USB Host نسخه 2.0
رابط SDاسلات کارت SDSD x 1SD x 1SD x 1SD x 1
پورت‌های سریالCOM1RS-232 (پشتیبانی از کنترل جریان سخت‌افزار)RS-232 (پشتیبانی از کنترل جریان سخت‌افزار)RS-232 (پشتیبانی از کنترل جریان سخت‌افزار)RS-232 (پشتیبانی از کنترل جریان سخت‌افزار)
COM2RS-232 (پشتیبانی از کنترل جریان سخت‌افزار) / RS-485RS-232 (پشتیبانی از کنترل جریان سخت‌افزار) / RS-485RS-232 (پشتیبانی از کنترل جریان سخت‌افزار) / RS-485RS-232 (پشتیبانی از کنترل جریان سخت‌افزار) / RS-485
COM3RS-232 (پشتیبانی از کنترل جریان سخت‌افزار) / RS-422 / RS-485RS-232 (پشتیبانی از کنترل جریان سخت‌افزار) / RS-422 / RS-485RS-232 (پشتیبانی از کنترل جریان سخت‌افزار) / RS-422 / RS-485RS-232 (پشتیبانی از کنترل جریان سخت‌افزار) / RS-422 / RS-485
ویژگی‌های اضافیساعت زمان واقعی (RTC)داخلیداخلیداخلیداخلی
خنک‌سازیجریان طبیعی هواجریان طبیعی هواجریان طبیعی هوا
گواهی‌نامه‌هاCE / UL (لطفاً از کابل‌های شیلد و فیلترهای خطی با ظرفیت 300 اهم/100MHz استفاده کنید)CE / UL (لطفاً از کابل‌های شیلد و فیلترهای خطی با ظرفیت 300 اهم/100MHz استفاده کنید)CE / UL (لطفاً از کابل‌های شیلد و فیلترهای خطی با ظرفیت 300 اهم/100MHz استفاده کنید)CE / UL (لطفاً از کابل‌های شیلد و فیلترهای خطی با ظرفیت 300 اهم/100MHz استفاده کنید)
ضدآبIP65 / NEMA4 / UL نوع 4X (فقط برای استفاده داخلی)IP65 / NEMA4 / UL نوع 4X (فقط برای استفاده داخلی)IP65 / NEMA4 / UL نوع 4X (فقط برای استفاده داخلی)IP65 / NEMA4 / UL نوع 4X (فقط برای استفاده داخلی)
ولتاژ عملیاتیورودی برقDC +24V (-15% ~ +15%) (لطفاً از منبع تغذیه نوع ایزوله استفاده کنید)DC +24V (-15% ~ +15%) (لطفاً از منبع تغذیه نوع ایزوله استفاده کنید)DC +24V (-15% ~ +15%) (لطفاً از منبع تغذیه نوع ایزوله استفاده کنید)DC +24V (-15% ~ +15%) (لطفاً از منبع تغذیه نوع ایزوله استفاده کنید)
استاندارد ایمنی برقمدارهای SELV یا کلاس 2 (با ایزولاسیون دوبل از MAINS)مدارهای SELV یا کلاس 2 (با ایزولاسیون دوبل از MAINS)مدارهای SELV یا کلاس 2 (با ایزولاسیون دوبل از MAINS)مدارهای SELV یا کلاس 2 (با ایزولاسیون دوبل از MAINS)
توان مصرفیتوان مصرفی ماکسیمم12 وات9.88 وات9.6 وات9.6 وات
باتری پشتیباننوع باتریباتری لیتیومی 3 ولتی مدل CR2032 × 1باتری لیتیومی 3 ولتی مدل CR2032 × 1باتری لیتیومی 3 ولتی مدل CR2032 × 1باتری لیتیومی 3 ولتی مدل CR2032 × 1
عمر باتریمعمولاً حدود 3 سال یا بیشتر در دمای 25 درجه سانتی‌گراد (بسته به دما و شرایط استفاده)معمولاً حدود 3 سال یا بیشتر در دمای 25 درجه سانتی‌گراد (بسته به دما و شرایط استفاده)معمولاً حدود 3 سال یا بیشتر در دمای 25 درجه سانتی‌گراد (بسته به دما و شرایط استفاده)معمولاً حدود 3 سال یا بیشتر در دمای 25 درجه سانتی‌گراد (بسته به دما و شرایط استفاده)
دمای عملکردمحدوده دمایی0°C ~ 50°C0°C ~ 50°C0°C ~ 50°C0°C ~ 50°C
دمای نگهداریمحدوده دمایی-20°C ~ 60°C-20°C ~ 60°C-20°C ~ 60°C-20°C ~ 60°C
رطوبت محیطیمحدوده رطوبت10% ~ 90% RH (0°C ~ 40°C) ، 10% ~ 55% RH (41°C ~ 50°C) ، درجه آلودگی 210% ~ 90% RH (0°C ~ 40°C) ، 10% ~ 55% RH (41°C ~ 50°C) ، درجه آلودگی 210% ~ 90% RH (0°C ~ 40°C) ، 10% ~ 55% RH (41°C ~ 50°C) ، درجه آلودگی 210% ~ 90% RH (0°C ~ 40°C) ، 10% ~ 55% RH (41°C ~ 50°C) ، درجه آلودگی 2
لرزشاستانداردمطابق با IEC 61131-2: 5Hz ~ 8.3Hz = پیوسته: 3.5mm، 8.3Hz ~ 150Hz = پیوسته: 1.0gمطابق با IEC 61131-2: 5Hz ~ 8.3Hz = پیوسته: 3.5mm، 8.3Hz ~ 150Hz = پیوسته: 1.0gمطابق با IEC 61131-2: 5Hz ~ 8.3Hz = پیوسته: 3.5mm، 8.3Hz ~ 150Hz = پیوسته: 1.0gمطابق با IEC 61131-2: 5Hz ~ 8.3Hz = پیوسته: 3.5mm، 8.3Hz ~ 150Hz = پیوسته: 1.0g
ضربهاستانداردمطابق با IEC 60068-2-27: اوج 15g برای 11 میلی‌ثانیه، در 6 جهت X، Y، Zمطابق با IEC 60068-2-27: اوج 15g برای 11 میلی‌ثانیه، در 6 جهت X، Y، Zمطابق با IEC 60068-2-27: اوج 15g برای 11 میلی‌ثانیه، در 6 جهت X، Y، Zمطابق با IEC 60068-2-27: اوج 15g برای 11 میلی‌ثانیه، در 6 جهت X، Y، Z
ابعاد (W x H x D)ابعاد خارجی (میلی‌متر)215 x 161 x 61.2227.1 x 174.1272.6 x 200.6299 x 224 x 46.8
ابعاد نصب (W x H)ابعاد نصب (میلی‌متر)196.9 x 142.9219.4 x 166.5261.3 x 189.3285.2 x 210.2
وزنوزن دستگاه (گرم)970 g1226 g1130 g1600 g
مطالعه کنید:  آموزش سیم بندی پی ال سی دلتا به صورت جامع

جدول مشخصات فنی Basic HMI

اچ ام آی پایهمدل نوع پایهDOP-103BQDOP-107BVDOP-107DV
ماژول نمایشگراندازه نمایشگر4.3" TFT LCD7" TFT LCD7" TFT LCD
رنگ65,53665,53665,536
رزولوشن (پیکسل)480 x 272800 x 480800 x 400
نور پس‌زمینهLED Back LightLED Back LightLED Back Light
شدت روشنایی (cd/m²)400400400
عمر نور پس‌زمینه (ساعت)200002000020000
اندازه نمایشگر (میلی‌متر)95.04 x 53.856154.08 x 85.92154.08 x 85.92
پردازندهMCUARM Cortex-A8 (800MHz)
حافظه فلش (بایت)256 مگابایت256 مگابایت256 مگابایت
رم (بایت)256 مگابایت256 مگابایت256 مگابایت
پنل لمسینوع پنل لمسیچهار سیمه مقاومتی، بیش از 10 میلیون بار فشار
خروجی صوتیبلندگوبوق چند‌گانه با فرکانس 2K ~ 4K هرتز و شدت 80dB
خروجی AUXنداردنداردندارد
رابط اترنتتعداد پورت‌هانداردندارد1 پورت (10/100 Mbps)
رابط USBUSB1 پورت USB Slave نسخه 2.0 / 1 پورت USB Host نسخه 2.0
رابط SDاسلات کارت SDنداردنداردندارد
پورت‌های سریالCOM1RS-232 / RS-485 (پشتیبانی از کنترل جریان سخت‌افزار)
COM2RS-422 / RS-485
COM3نداردنداردندارد
ویژگی‌های اضافیساعت زمان واقعی (RTC)داخلیداخلیداخلی
خنک‌سازیجریان طبیعی هوا
گواهی‌نامه‌هاCE / UL (لطفاً از کابل‌های شیلد و فیلترهای خطی با ظرفیت 300 اهم/100MHz استفاده کنید)
ضدآبIP65 / NEMA4 / UL نوع 4X (فقط برای استفاده داخلی)
ولتاژ عملیاتیورودی برقDC +24V (-15% ~ +15%) (لطفاً از منبع تغذیه نوع ایزوله استفاده کنید)
استاندارد ایمنی برقمدارهای SELV یا کلاس 2 (با ایزولاسیون دوبل از MAINS)
توان مصرفیتوان مصرفی ماکسیمم5.67 وات8.6 وات8.8 وات
باتری پشتیباننوع باتریباتری لیتیومی 3 ولتی مدل CR2032 × 1
عمر باتریمعمولاً حدود 3 سال یا بیشتر در دمای 25 درجه سانتی‌گراد (بسته به دما و شرایط استفاده)
دمای عملکردمحدوده دمایی0°C ~ 50°C
دمای نگهداریمحدوده دمایی-20°C ~ 60°C
رطوبت محیطیمحدوده رطوبت10% ~ 90% RH (0°C ~ 40°C) ، 10% ~ 55% RH (41°C ~ 50°C) ، درجه آلودگی 2
لرزشاستانداردمطابق با IEC 61131-2: 5Hz ~ 8.3Hz = پیوسته: 3.5mm، 8.3Hz ~ 150Hz = پیوسته: 1.0g
ضربهاستانداردمطابق با IEC 60068-2-27: اوج 15g برای 11 میلی‌ثانیه، در 6 جهت X، Y، Z
ابعاد (W x H x D)ابعاد خارجی (میلی‌متر)137 x 103 x 37.1215 x 161 x 35.5215 x 161 x 35.5
ابعاد نصب (W x H)ابعاد نصب (میلی‌متر)118.8 x 92.8196 x 142.9196 x 142.9
وزنوزن دستگاه (گرم)280 g700 g700 g

مشخصات پلاک اچ ام آی دلتا سری DOP100

مشخصات پلاک اچ ام آی دلتا سری DOP100  پلاک اچ ام آی دلتا سری DOP100

ابعاد و اندازه اچ ام آی دلتا سری DOP100

ابعاد و اندازه اچ ام آی دلتا سری DOP100  اندازه اچ ام آی دلتا سری DOP100 ابعاد اچ ام آی دلتا سری DOP100 ابعاد و اندازه اچ ام آی سری DOP100 ابعاد و اندازه اچ ام ای دلتا سری DOP100

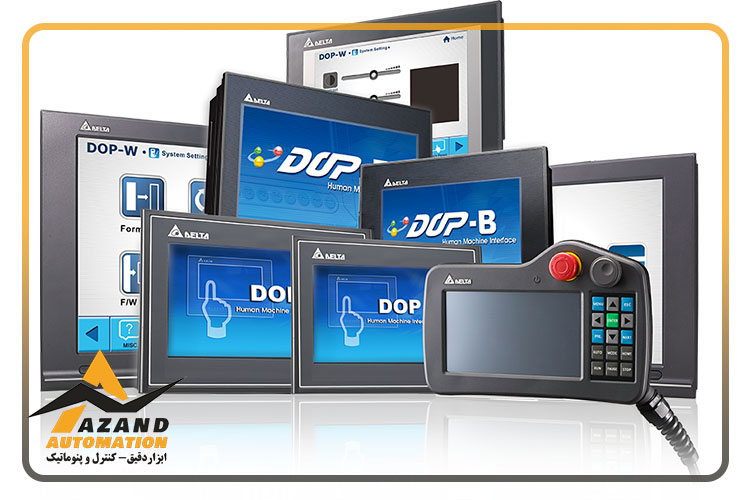

اچ ام آی دلتا سری  B و H و W

در دنیای پرتحول و فناوری امروز، بهره‌گیری از تجهیزات اتوماسیون صنعتی با قابلیت‌های پیشرفته و کاربرپسند، به یکی از نیازهای اساسی در صنایع مختلف تبدیل شده است. اچ ام آی دلتا با طراحی‌های نوآورانه و کارایی بالا، تجربه‌ای بی‌نظیر از تعامل با دستگاه‌ها و سیستم‌ها ارائه می‌دهد. این محصولات با بهره‌گیری از تکنولوژی‌های روز، نه‌تنها کارایی عملیات صنعتی را بهبود می‌بخشند، بلکه امکان نظارت و کنترل دقیق بر فرآیندهای مختلف را نیز فراهم می‌آورند. با انتخاب اچ ام آی دلتا سری B و اچ ام آی دلتا سری W، می‌توان به سطح جدیدی از بهره‌وری و راحتی در مدیریت سیستم‌ها دست یافت. در ادامه با ویژگی‌ها و مزایای بی‌نظیر این محصولات آشنا خواهید شد و می‌توانید به سادگی تصمیم به خرید بگیرید.

اچ ام آی دلتا سری B و H و W

انواع اچ ام آی دلتا سری  B و H و W

اچ ام آی دلتا شامل سری‌های مختلفی از جمله DOP-B، DOP-H و DOP-W است که هر کدام با ویژگی‌ها و کاربردهای خاص خود، نیازهای متنوع صنایع را پوشش می‌دهند. این سری‌ها شامل گزینه‌های زیر هستند:

  • سری DOP-B:
    • اندازه‌ها: از 4.3 اینچ تا 10.4 اینچ
    • مدل‌ها: B03S211، B07S515، B10S615 و …
    • ویژگی‌ها: کنترل سریع و راحت برای کاربردهای مختلف در اتوماسیون صنعتی
  • سری DOP-H:
    • نوع دستی: مناسب برای کنترل و برنامه‌ریزی حرکت ربات‌ها
    • مدل‌ها: H07S425، H07E465 و …
    • کاربرد: آموزش و کنترل سیستم‌های حرکت
  • سری DOP-W:
    • اندازه‌ها: از 10.4 اینچ تا 15 اینچ
    • ویژگی‌ها: صفحات لمسی با وضوح بالا و روشنایی بالا برای کاربردهای پیشرفته

این تنوع در اندازه و قابلیت‌های اچ ام ای به کاربران اجازه می‌دهد تا بهترین گزینه را برای نیازهای خاص خود انتخاب کنند.

نمایشگر با کیفیت بالا

اچ ام آی‌های دلتا با صفحه‌نمایش TFT با کیفیت بالا و توانایی نمایش 65,536 رنگ، تصاویری واقع‌گرایانه و زنده را ارائه می‌دهند. این نمایشگرها با وضوح بالا، امکان مشاهده سریع‌تر و دقیق‌تر فرآیندها و سیستم‌های تولیدی را فراهم می‌کنند. در صورت بروز خطا، سیستم به صورت آنی با ارسال پیام صوتی کاربر را از وقوع مشکل مطلع می‌سازد. همچنین، وجود رابط صوتی تقویت‌شده با استفاده از جک استریو 3.5 میلی‌متری، امکان پخش پیام‌های صوتی مختلف در زمان وقوع هشدارها را فراهم می‌کند.

نمایشگر با کیفیت بالا

پشتیبانی از انواع دستگاه‌های جانبی از طریق هاب USB

اچ ام آی دلتا قابلیت اتصال تا 5 دستگاه جانبی به‌صورت همزمان را از طریق هاب USB داراست. این قابلیت امکان اتصال انواع دستگاه‌ها مانند چاپگرها، کیبوردها، ماوس‌ها و درایوهای USB را فراهم می‌کند و انتقال داده با سرعت بالا تا 480Mbps از طریق USB v2.0 انجام می‌شود. با استفاده از این ویژگی، می‌توان به‌راحتی داده‌های صفحه نمایش را منتقل کرد و همچنین از طریق اتصال USB، امکان نظارت و تغییر برنامه‌های PLC به‌طور مستقیم وجود دارد.

نمایش چندزبانه

اچ ام آی دلتا قابلیت نمایش به 32 زبان مختلف را دارد که به کاربران این امکان را می‌دهد تا بدون نیاز به طراحی مجدد داده‌های صفحه، از این دستگاه‌ها در بازارهای جهانی بهره‌برداری کنند. همچنین، این محصولات دارای 8 سطح از رمز عبور هستند که امنیت کاربر را افزایش می‌دهند و از استفاده نادرست جلوگیری می‌کنند. با استفاده از قابلیت «مخفی کردن عنصر»، کاربر می‌تواند با فعال‌سازی بیت مربوطه، عناصر موجود بر روی صفحه را پنهان کند.

نرم‌افزار DOPSoft

نرم‌افزار DOPSoft به‌عنوان یک پلتفرم پیشرفته و به‌روز برای پیکربندی، تمامی امکانات لازم را به همراه یک رابط کاربری کاربرپسند ارائه می‌دهد. این نرم‌افزار با ویژگی‌های جذابی مانند بانک تصاویر طراحی‌شده جدید، نوار ابزار آسان و پنجره ابزار عنصر، ویرایش و طراحی را به ساده‌ترین شکل ممکن امکان‌پذیر می‌سازد. کاربران می‌توانند با استفاده از نمادهای گرافیکی در پنجره ابزار عنصر، عناصر موردنظر را به‌راحتی به فضای کاری خود بکشند و بیافزایند. همچنین، پنجره خروجی تمامی اقدامات و پیام‌های خروجی را هنگام فعال‌سازی تابع کامپایل نمایش می‌دهد و در صورت بروز خطا، پیام‌های مربوطه را به کاربر اطلاع می‌دهد. با جدول خواص، کاربران می‌توانند تنظیمات ویژگی‌های هر عنصر را مشاهده و ویرایش کنند. نوار ابزار لایه نیز با قابلیت‌هایی چون تغییر ترتیب عناصر، هم‌راستایی و اندازه‌گیری دقیق، به خلق عناصری زیبا و پیچیده کمک می‌کند.

 نرم‌افزار DOPSoft

مشخصات فنی

در اینجا مشخصات فنی جامع برای سه سری DOP-B، DOP-H و DOP-W ارائه شده است:

مشخصات فنی سری DOP-B

اچ ام ای دلتا سری DOP-B شامل مدل‌هایی با صفحه نمایش TFT LCD در اندازه‌های مختلف است. این سری با رنگ‌های 65536 و وضوح‌های متفاوت طراحی شده که شامل مدل‌های 4.3 اینچی، 5.6 اینچی، و 7 اینچی می‌شود. مشخصات کلیدی این سری به شرح زیر است:

  • صفحه نمایش: از ۴.۳ اینچ تا ۷ اینچ با وضوح‌هایی نظیر ۴۸۰ × ۲۷۲ و ۸۰۰ × ۴۸۰
  • منبع تغذیه: DC +24V با تحمل ولتاژ AC500V برای ۱ دقیقه
  • عمر نور پس‌زمینه: بین ۱۰،۰۰۰ تا ۲۰،۰۰۰ ساعت بسته به مدل
  • ذخیره‌سازی: ROM فلش بین ۴MB تا ۱۲۸MB و RAM بین ۶۴MB تا ۱۲۸MB
  • پورت‌ها: پشتیبانی از USB و COM portهای RS-232، RS-485 و RS-422
  • درجه حفاظت: IP65 و UL type 4x

مشخصات فنی سری DOP-H

اچ ام ای دلتا سری DOP-H نیز به‌طور ویژه برای کاربردهای صنعتی طراحی شده و از صفحه نمایش‌های 7 اینچی با وضوح 800 × 480 پیکسل بهره می‌برد. این سری با قابلیت‌های زیر ارائه می‌شود:

  • صفحه نمایش: ۷ اینچ TFT LCD با ۶۵۵۳۶ رنگ و نور پس‌زمینه LED
  • عملکرد: با پردازنده ۴۰۰ مگاهرتز و حافظه ذخیره‌سازی ۱۲۸MB ROM و ۶۴MB RAM
  • پورت‌ها: شامل USB Client و پورت‌های سریالی RS-422 و RS-485
  • عمر نور پس‌زمینه: ۲۰،۰۰۰ ساعت
  • درجه حفاظت: IP55
  • پشتیبانی از انرژی: باتری پشتیبان CR2450 با عمر حدود ۵ سال

مشخصات فنی سری DOP-W

اچ ام ای دلتا سری DOP-W برای کاربردهای پیشرفته‌تر و نیازهای صنعتی طراحی شده و از صفحه نمایش‌های بزرگتر با مشخصات برجسته استفاده می‌کند. این سری ویژگی‌های زیر را داراست:

  • صفحه نمایش: از ۱۰.۴ اینچ تا ۱۵ اینچ با وضوح‌هایی نظیر ۸۰۰ × ۶۰۰ و ۱۰۲۴ × ۷۶۸
  • پردازنده: ۱ گیگاهرتز و حافظه ذخیره‌سازی ۲۵۶MB ROM و ۲۵۶MB RAM
  • پورت‌ها: شامل USB Host و Ethernet با دو پورت
  • عمر نور پس‌زمینه: از ۱۰،۰۰۰ تا ۱۰۰،۰۰۰ ساعت بسته به مدل
  • منبع تغذیه: DC +24V و تحمل ولتاژ AC500V برای ۱ دقیقه
  • درجه حفاظت: IP65 و UL type 4x
  • ذخیره‌سازی: داده‌های ذخیره‌شده تا ۸۰۰۰۰۰ شماره شامل داده‌های هشدار و تاریخی

هر سه سری DOP-B، DOP-H و DOP-W با توجه به نیازهای مختلف صنعتی و عملکردهای متنوع طراحی شده‌اند. این محصولات دارای کیفیت بالای ساخت، دوام و عملکرد قابل اعتماد هستند که مناسب برای محیط‌های صنعتی و سخت است.

ابعاد و اندازه اچ ام آی دلتا سری  B و H و W

ابعاد و اندازه اچ ام آی دلتا سری  B و H و W اندازه اچ ام آی دلتا سری  B و H و W ابعاد اچ ام آی دلتا سری  B و H و W ابعاد و اندازه اچ ام ای دلتا سری  B و H و W ابعاد اچ ام ای دلتا سری  B و H و W

اطلاعات پلاک اچ ام آی دلتا سری  B و H و W

اطلاعات پلاک محصول

اچ ام آی دلتا سری  HMC

اچ ام آی دلتا سری HMC به‌عنوان یک راهکار پیشرفته برای کنترل و نمایش داده‌ها، ترکیبی از نمایشگر با کیفیت بالا و کنترلرهای دقیق را ارائه می‌دهد. این سری شامل نمایشگرهای TFT با 64 هزار رنگ، طراحی جمع‌وجور و قابلیت‌های پیشرفته‌ای است که کاربر را قادر می‌سازد تا به‌راحتی با سیستم تعامل کند. برخی از ویژگی‌های کلیدی این سری عبارتند از:

  • کنترل و نظارت دقیق: این دستگاه‌ها به دو پردازنده با سرعت بالا مجهز هستند که یکی برای عملیات اچ ام آی و دیگری به‌عنوان پردازشگر سیگنال دیجیتال (DSP) عمل می‌کند. این DSP می‌تواند تا چهار برنامه PLC را به‌صورت همزمان پشتیبانی کند.
  • پورت‌های ورودی/خروجی دیجیتال: با وجود نقاط ورودی/خروجی در قسمت پشتی پنل، اتصال‌ها و سیم‌کشی‌ها به‌راحتی انجام می‌شود. همچنین، اتصال I/O از راه دور به سادگی و بدون نیاز به سیم‌کشی پیچیده انجام می‌شود.
  • پشتیبانی از کارت SD و USB: امکان ذخیره‌سازی و بارگذاری اطلاعات از طریق کارت SD و درایو USB فراهم شده است.

از دیگر ویژگی‌های این دستگاه می‌توان به قابلیت مانیتورینگ برنامه‌های PLC به‌صورت بلادرنگ از طریق Ethernet، حفاظت کامل از نام‌برگ‌ها برای افزایش دوام و عمر محصول و دسترسی به دستورات حرکتی داخلی بدون نیاز به دستورات ارتباطی اضافی اشاره کرد. با طراحی جمع‌وجور و کاربردی، این سری از اچ ام آی‌ها برای انواع صنایع مناسب است و می‌تواند به‌عنوان یک راه‌حل جامع برای کنترل و نظارت در فرآیندهای صنعتی استفاده شود.

مشخصات فنی

سری اچ ام آی دلتا HMC با طراحی مدرن و قابلیت‌های پیشرفته، شامل مدل‌های مختلفی است که نیازهای متنوع صنایع را برآورده می‌کند. این سری به نمایشگرهای TFT با اندازه‌های 7 و 8 اینچ مجهز است که رنگ‌های 65535 و وضوح‌های 800×480 و 800×600 را ارائه می‌دهند. این نمایشگرها با نور پس‌زمینه LED طراحی شده‌اند که عمر طولانی‌مدت آن‌ها را در محیط‌های با دمای 25 درجه سانتی‌گراد تا بیش از 20 هزار ساعت تضمین می‌کند. علاوه بر این، کنترل حداکثر 12 محور از قابلیت‌های برجسته این دستگاه‌ها به شمار می‌رود.

از دیگر ویژگی‌های فنی این دستگاه‌ها می‌توان به استفاده از میکروکنترلر 32 بیتی و پردازشگر سیگنال دیجیتال (DSP) 32 بیتی اشاره کرد. حافظه فلش 128 مگابایتی برای سیستم‌عامل و برنامه‌های کاربری، به همراه حافظه پشتیبان 16 مگابایتی و 128 کیلوبایتی SRAM، امکان ذخیره‌سازی اطلاعات و داده‌های مهم را فراهم می‌کند. سیستم‌عامل به‌کاررفته در این دستگاه‌ها Delta Real Time OS است که کارایی و سرعت بالایی را برای کاربران به ارمغان می‌آورد.

از لحاظ ارتباطات، سری HMC از چندین پروتکل ارتباطی پشتیبانی می‌کند. برای مدل‌های مختلف، پورت‌های RS-232، RS-422 و RS-485 با ایزولاسیون قوی در نظر گرفته شده‌اند. همچنین، ارتباط با استفاده از USB و کارت‌های SD/SDHC امکان‌پذیر است. ویژگی‌های ایمنی نظیر سوئیچ اضطراری و درجه حفاظت IP54 یا IP65، این دستگاه‌ها را برای کار در شرایط مختلف محیطی مناسب می‌سازد. توان مصرفی این مدل‌ها در محدوده 6 تا 11 وات قرار دارد و محدوده دمای عملیاتی آن‌ها از 0 تا 50 درجه سانتی‌گراد متغیر است. به‌طور کلی، سری HMC با ویژگی‌های فنی قوی و کاربری آسان، انتخابی مناسب برای کنترل و نظارت در صنایع مختلف است.

ابعاد و اندازه اچ ام آی دلتا سری  HMC

ابعاد و اندازه اچ ام آی دلتا سری  HMC

مشخصلات پلاک اچ ام آی دلتا سری HMC

مشخصلات پلاک محصول

نتیجه‌گیری

استفاده از تجهیزات اتوماسیون صنعتی دلتا، به ویژه انواع مختلف اچ ام آی دلتا، می‌تواند به بهینه‌سازی فرآیندهای تولید و کنترل صنعتی کمک چشمگیری کند. با بررسی دقیق کاتالوگ و انتخاب مناسب‌ترین مدل از سری‌های DOP100، B یا W، شما قادر خواهید بود سیستم‌های خود را به‌صورت کارآمدتر مدیریت کنید. این محصولات، با داشتن ویژگی‌های فنی پیشرفته و قابلیت‌های متنوع، بهترین گزینه برای ارتقاء سطح عملکرد و بهره‌وری در صنایع مختلف هستند.




سوالات متداول

1. کدام سری از اچ ام آی دلتا برای کاربردهای پیشرفته‌تر مناسب است؟

✅ سری DOP100 با قابلیت‌های پیشرفته و پردازنده قوی برای کاربردهای صنعتی پیچیده مناسب است.

2. آیا اچ ام آی دلتا با سایر تجهیزات اتوماسیون سازگار است؟

✅ بله، تمامی مدل‌های اچ ام آی دلتا با انواع تجهیزات اتوماسیون صنعتی دلتا کاملاً سازگار هستند.

3. آیا امکان برنامه‌ریزی اچ ام آی دلتا به‌صورت سفارشی وجود دارد؟

✅ بله، تمامی مدل‌های اچ ام آی دلتا امکان برنامه‌ریزی سفارشی را براساس نیازهای خاص فراهم می‌کنند.

4. کدام مدل از اچ ام آی دلتا برای محیط‌های سخت صنعتی مناسب است؟

✅ مدل‌های سری B با مقاومت بالا و طراحی ویژه برای محیط‌های صنعتی سخت توصیه می‌شوند.

5. آیا امکان به‌روزرسانی نرم‌افزار اچ ام آی دلتا وجود دارد؟

✅ بله، تمامی مدل‌های اچ ام آی دلتا قابلیت به‌روزرسانی نرم‌افزار را برای بهبود عملکرد دارند.

امتیاز شما به این مقاله

دیدگاهتان را بنویسید

نشانی ایمیل شما منتشر نخواهد شد. بخش‌های موردنیاز علامت‌گذاری شده‌اند *
