مبدل تکفاز به سه فاز کنترل دور صنعتی

اگر در محل کار یا کارگاه شما فقط برق تک فاز در دسترس است اما نیاز به راه‌اندازی موتورهای سه‌فاز از طریق اینورتر دارید، مبدل تک فاز به سه فاز دقیقاً همان تجهیزی است که به آن نیاز دارید. این دستگاه با دریافت ورودی ۲۲۰ ولت AC و تولید خروجی DC مناسب، امکان تغذیه اینورترهای سه‌فاز به سه‌فاز را بدون نیاز به کشیدن خط برق سه‌فاز فراهم می‌کند. در ادامه، مجموعه‌ای از مبدل‌های تک فاز به سه فاز با توان‌های مختلف را مشاهده می‌کنید که برای کاربردهایی مانند پمپ، فن، دستگاه تراش، هواساز و بالابر مناسب هستند.

مبدل تک فاز به سه فاز صنعتی

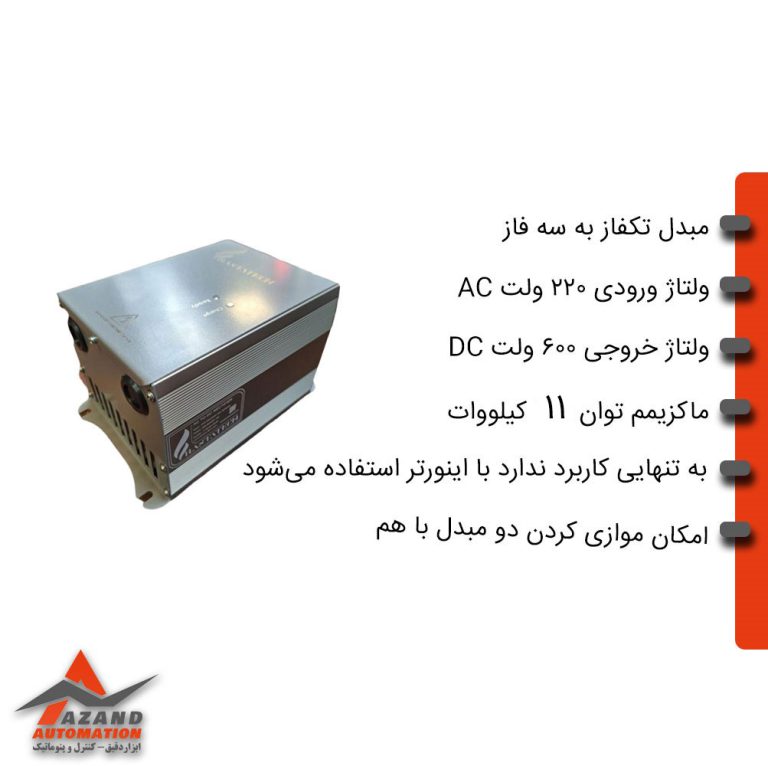

این دسته از تجهیزات که با عنوان مبدل تک فاز به سه فاز شناخته می‌شوند، معمولاً در دو توان رایج ۷.۵ کیلووات و ۱۱ کیلووات عرضه می‌شوند. مدل ۱۱ کیلووات از نظر عرض و عمق بدنه مشابه مدل ۷.۵ کیلووات است، اما طول بیشتری دارد. این مبدل‌ها می‌توانند اینورترهایی از توان‌های پایین تا سقف ۱۱ کیلووات را پشتیبانی کنند و در صورت نیاز به توان‌های بالاتر (مانند ۲۲ کیلووات)، امکان موازی‌سازی دو دستگاه با یکدیگر نیز وجود دارد.

ماهیت فنی و نحوه عملکرد مبدل تک فاز به سه فاز

• تبدیل ولتاژ: برخلاف نامی که روی این دستگاه‌ها گذاشته شده، مبدل تک فاز به سه فاز خروجی سه‌فاز ۳۸۰ ولت (RST) تولید نمی‌کند؛ بلکه در واقع یک مبدل ۲۲۰ ولت AC به ۶۰۰ ولت DC است.
• هدف اصلی: کاربرد اصلی این قطعه، راه‌اندازی اینورترها (درایوهای) سه‌فاز به سه‌فاز در مکان‌هایی است که فقط برق تک‌فاز در دسترس است.
• نحوه اتصال: ورودی برق ۲۲۰ ولت AC تک‌فاز به ترمینال‌های ورودی مبدل متصل می‌شود. خروجی مبدل با ولتاژ DC حدود ۶۰۰ ولت، برای تغذیه درایوهای صنعتی سازگار با ورودی باس DC در نظر گرفته شده است. اتصال خروجی مثبت و منفی مبدل باید صرفاً به ترمینال‌های DC مشخص‌شده در دفترچه فنی درایو و پس از تأیید سازگاری ولتاژ و شرایط تغذیه انجام شود. این اتصال باید توسط تکنسین متخصص و مطابق دستورالعمل سازندگان مبدل و درایو صورت گیرد.

کاربردها و محدودیت‌های مبدل تک فاز به سه فاز

موارد استفاده: این مبدل برای راه‌اندازی الکتروموتورها و دینام‌هایی مانند فن، پمپ، دستگاه تراش، هواساز، بالابر و پمپ هیدرولیک کاربرد دارد.

محدودیت مهم: این دستگاه به هیچ عنوان برای ماینر مناسب نیست و صرفاً برای بارهای موتوری از طریق اینورتر ساخته شده است.

سازگاری: مبدل تک فاز به سه فاز معمولاً با اکثر برندهای اینورتر موجود در بازار، اعم از برندهای آسیایی، اروپایی و ایرانی سازگاری دارد.

ویژگی‌های ظاهری و ایمنی

• بدنه و خنک‌سازی: این دستگاه‌ها معمولاً دارای بدنه استیل و هیت‌سینک آلومینیومی هستند و امکان نصب فن اضافی در قسمت بالا برای محیط‌های گرم پیش‌بینی شده است.
• چراغ‌های نمایشگر: غالباً دارای دو چراغ LED هستند؛ چراغ Charge (نشان‌دهنده شارژ بودن خازن‌ها) و چراغ Ready (نشان‌دهنده آماده به کار بودن خروجی).
• نکته ایمنی: پس از قطع برق، حتماً باید صبر کرد تا چراغ شارژ کاملاً خاموش شود و خازن‌ها تخلیه شوند تا خطری کاربر را تهدید نکند.

نکات مهم درباره جریان و شبکه برق

• افزایش آمپر: جریان‌کشی از شبکه تک‌فاز در این سیستم به‌طور محسوسی بیشتر است. برای مثال، موتور ۲.۲ کیلوواتی که در برق سه‌فاز ۴ تا ۵ آمپر می‌کشد، هنگام استفاده از مبدل تک فاز به سه فاز حدود ۱۱ آمپر از شبکه تک‌فاز جریان می‌کشد.
• ظرفیت کنتور: کنتورهای تک‌فاز خانگی معمولاً حداکثر ۳۲ آمپر ظرفیت دارند. راه‌اندازی موتور ۵.۵ کیلوواتی حدود ۲۸ آمپر و موتور ۷.۵ کیلوواتی حدود ۳۸ آمپر جریان می‌کشد که می‌تواند باعث پریدن فیوز شود؛ بنابراین پیش از خرید باید ظرفیت شبکه برق محل بررسی گردد.
• ثبات ولتاژ: ولتاژ ورودی ۲۲۰ ولت باید ثابت باشد؛ افت ولتاژ شدید در ورودی باعث افت در بخش DC خروجی و بروز خطا (Fault) در درایو می‌شود.

تفاوت مبدل تک فاز به سه فاز با اینورتر تک فاز به سه فاز

تفاوت اصلی مبدل تک فاز به سه فاز با اینورتر معمولی در نوع خروجی و نحوه راه‌اندازی موتور است. اینورتر تک فاز به سه فاز مستقیماً برق ۲۲۰ ولت تک‌فاز را دریافت کرده و خروجی AC سه‌فاز متناسب با مشخصات دستگاه تولید می‌کند. این تجهیزات معمولاً برای موتورهای کم‌توان‌تر کاربرد دارند؛ هرچند محدوده توان آن‌ها به برند و مدل بستگی دارد.

در مقابل، مبدل‌های صنعتی موجود در این دسته‌بندی، برق ۲۲۰ ولت تک‌فاز را به ولتاژ DC حدود ۶۰۰ ولت تبدیل می‌کنند. این خروجی برای تغذیه باس DC درایوهای سه‌فاز سازگار در نظر گرفته شده است. بنابراین، مبدل به‌تنهایی خروجی سه‌فاز AC تولید نمی‌کند و برای راه‌اندازی موتور به یک درایو مناسب نیاز دارد. این ترکیب می‌تواند برای برخی کاربردهای صنعتی با توان بالاتر، در صورت تأیید سازگاری تجهیزات و ظرفیت برق ورودی، استفاده شود.

کدام گزینه مناسب‌تر است؟ برای موتورهای کم‌توان، استفاده از اینورتر تک‌فاز به سه‌فاز سازگار معمولاً راهکار ساده‌تری است. اما اگر توان موردنیاز بالاتر باشد و استفاده از برق سه‌فاز شبکه امکان‌پذیر نباشد، ترکیب مبدل صنعتی و درایو سازگار می‌تواند گزینه مناسبی باشد. انتخاب نهایی باید براساس توان و جریان موتور، نوع بار، ظرفیت برق تک‌فاز محل و تأییدیه سازنده تجهیزات انجام شود.

چرا استفاده از مبدل تک فاز به سه فاز مقرون‌به‌صرفه است؟

فرض کن یک کارگاه کوچک دارید که فقط برق تک فاز خونگی بهش وصله، ولی یک دستگاه تراش یا پمپ سه فاز خریده‌اید. دو راه دارید یا هزینه‌ی سنگین کشیدن خط برق سه فاز شهری رو بدید (که خیلی وقت‌ها اصلاً امکان‌پذیر نیست)، یا با یک مبدل تک فاز به سه فاز مشکل رو حل کنید. مسیر دوم هم از نظر هزینه اولیه و هم از نظر زمان راه‌اندازی، خیلی به‌صرفه‌تره.

از طرفی، این روش نسبت به مبدل‌های دوار قدیمی (که با موتور و ژنراتور کار می‌کردن) هم راندمان بالاتری داره و هم صدای کمتری تولید می‌کنه. علاوه بر این، وقتی از مبدل به همراه یک اینورتر صنعتی استفاده می‌کنید، امکانات کنترلی مثل استارت نرم، حفاظت در برابر اضافه‌بار و اضافه‌ولتاژ، و تنظیم دقیق سرعت موتور هم به مجموعه اضافه می‌شه؛ چیزی که با راه‌حل‌های سنتی به این راحتی به دست نمیاد.

کجاها بیشترین کاربرد را دارد؟

توی تجربه‌ای که تیم آزند اتوماسیون با پروژه‌های مختلف داشته، این تجهیز بیشتر توی این موارد به کار میاد:

• • پمپ‌های چاه عمیق کشاورزی که در مناطق دورافتاده و بدون دسترسی به برق سه فاز قرار دارن
  • بالابرها، آسانسورها و پله‌برقی‌ها در ساختمان‌هایی که برق ورودیشون تک فازه
  • پمپ‌های هیدرولیک صنعتی

• ماشین‌آلات CNC و اسپیندل‌های سه فاز در کارگاه‌های کوچک
• بوسترپمپ‌های ساختمانی در جاهایی که سه فاز کشی نشده

چطور مبدل مناسب را انتخاب کنیم؟

اصل حرف اینجاست که انتخاب درست، کاملاً وابسته به توان موتور شماست. اگه توان دستگاه‌تون زیر ۲.۲ تا ۴ کیلووات باشه، معمولاً یک اینورتر تکفاز مستقیم کافیه و نیازی به مبدل جداگانه نیست. اما اگه توان بالاتر بره، باید سراغ ترکیب مبدل + اینورتر سه فاز برید. نکته‌ی دیگه اینه که اگه موتور شما خیلی بزرگه، می‌شه دو مبدل رو موازی کرد تا توان بیشتری تأمین بشه؛ این کار توسط کارشناسان فنی باید انجام بشه تا مشکلی برای اینورتر و موتور پیش نیاد.

برای خرید مبدل تک فاز به سه فاز، بهتره قبل از هر چیز مشخصات دقیق موتورتون (توان، ولتاژ، جریان نامی) رو آماده داشته باشید تا بشه دقیق‌ترین پیشنهاد رو بهتون داد. قیمت این تجهیزات هم بسته به برند و توان متفاوته؛ ما در آزند اتوماسیون سعی کردیم مدل‌های مختلف با بازه‌های قیمتی متنوع رو کنار هم بچینیم تا با توجه به بودجه و کاربری، بهترین گزینه رو پیدا کنید.

نکات مهم قبل از خرید و نصب مبدل تک فاز به سه فاز

برای عملکرد بهینه و جلوگیری از آسیب به تجهیزات، به موارد زیر توجه کنید:

• محاسبه جریان: جریان‌کشی از برق تک‌فاز بسیار بالاتر از برق سه‌فاز است. برای مثال، یک موتور ۲.۲ کیلووات که در حالت عادی ۵ آمپر مصرف می‌کند، در این سیستم حدود ۱۱ آمپر از برق تک‌فاز می‌کشد.
• ظرفیت فیوز: پیش از نصب، از توانایی کنتور و فیوز خود (معمولاً ۳۲ آمپر) اطمینان حاصل کنید. برای موتورهای ۷.۵ کیلووات، جریان‌کشی ممکن است به ۳۸ آمپر برسد که باعث پریدن فیوز می‌شود .
• ثبات ولتاژ: افت ولتاژ در شبکه ۲۲۰ ولت باعث افت در خروجی ۶۰۰ ولت و بروز خطای “Under Voltage” در اینورتر می‌شود.

قیمت مبدل تک فاز به سه فاز

برای استعلام قیمت مبدل تک فاز به سه فاز اول از همه باید چند پارامتر کلیدی را به دقت مشخص کنید. از آنجا که این مبدل‌ها به تنهایی قادر به راه‌اندازی الکتروموتور نیستند و همیشه باید در کنار یک درایو نصب شوند، قیمت نهایی به پکیج کاملی که انتخاب می‌کنید بستگی دارد. عواملی که مستقیماً روی قیمت این تجهیزات تاثیر می‌گذارند عبارتند از:

• توان خروجی و جریان دستگاه (مثلاً مدل‌های پرکاربرد ۷.۵ یا ۱۱ کیلووات)
• برند سازنده و کیفیت قطعات داخلی (مثل ابعاد هیت‌سینک و قدرت قطعات الکترونیکی)
• قیمت اینورتر سه‌ فازی که قرار است خروجی ۶۰۰ ولت DC مبدل را دریافت کند
• نیاز به تجهیزات جانبی یا موازی‌سازی مبدل‌ها (برای راه‌اندازی موتورهای سنگین‌تر)

به دلیل نوسانات بازار ارزی، تنوع برندهای آسیایی و ایرانی و همچنین وابستگی قیمت به اینورتر مکمل، ارائه یک عدد ثابت قیمت مبدل تک فاز به سه فاز امکان‌پذیر نیست. البته فراموش نکنید که خرید این پکیج، به مراتب اقتصادی‌تر و بی‌دردسرتر از خرید امتیاز برق سه‌فاز شهری، کابل‌کشی و نصب تابلو برق جدید است. تیم فنی آزند اتوماسیون آمادگی دارد تا به محض دریافت مشخصات پلاک موتور شما (به‌ویژه توان و آمپر مصرفی)، متناسب‌ترین پکیج را پیشنهاد داده و پیش‌فاکتور دقیق و به‌روز را صادر کند.

سوالات متداول

۱. آیا مبدل تک فاز به سه فاز به‌تنهایی می‌تواند موتور را راه‌اندازی کند؟

نه. این مبدل فقط باس DC مورد نیاز اینورتر سه فاز رو تأمین می‌کنه و باید حتماً همراه با یک اینورتر یا درایو سه فاز استفاده بشه.

۲. حداکثر توانی که این مبدل‌ها پشتیبانی می‌کنند چقدر است؟

بسته به مدل، معمولاً تا ۷.۵ کیلووات، و در صورت موازی کردن دو مبدل، می‌شه به توان‌های بالاتر هم رسید.

۳. فرق مبدل تک فاز به سه فاز با اینورتر تک فاز به سه فاز مستقیم چیست؟

اینورتر تکفاز مستقیم خودش ورودی تک فاز و خروجی سه فاز داره ولی محدود به توان‌های پایین‌تره. مبدل تک فاز به سه فاز برای توان‌های بالاتر، همراه با یک اینورتر سه فاز جداگانه استفاده می‌شه.

۴. برای خرید مناسب‌ترین مبدل، چه اطلاعاتی لازم است؟

توان موتور، ولتاژ کاری و نوع کاربری (مثلاً پمپ، آسانسور، یا ماشین‌آلات) مهم‌ترین مواردی هستن که برای انتخاب و اعلام قیمت دقیق نیاز داریم.

۵. آیا استفاده از این مبدل نسبت به کشیدن برق سه فاز شهری مقرون‌به‌صرفه‌تر است؟

در بیشتر موارد بله، به‌خصوص برای مکان‌های دورافتاده یا کاربردهای موقت که هزینه‌ی زیرساخت سه فاز اصلاً توجیه اقتصادی نداره.

6. آیا تبدیل تک فاز به سه فاز برای موتورهای صنعتی امکان‌پذیر است؟

تبدیل تک فاز به سه فاز برای راه‌اندازی موتورهای صنعتی امکان‌پذیر است. برای موتورهای کم‌توان می‌توان از اینورتر تک‌فاز به سه‌فاز استفاده کرد. در توان‌های بالاتر نیز استفاده از مبدل تک‌فاز به DC همراه با درایو سه‌فاز سازگار، یکی از راهکارهای موجود است. انتخاب تجهیزات به توان موتور، جریان مصرفی، ظرفیت برق ورودی و نوع بار بستگی دارد.
