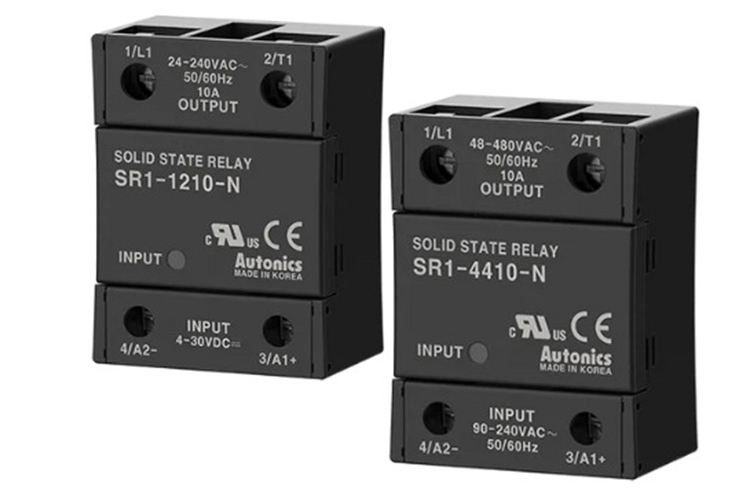

رله SSR

رله SSR انتخابی مناسب برای مدارهایی است که به سوئیچینگ سریع، عملکرد بی‌صدا و عمر کاری بالا نیاز دارند. رله SSR با حذف کنتاکت‌های مکانیکی، استهلاک ناشی از قطع و وصل مداوم را کاهش می‌دهد و کنترل مطمئن بار را فراهم می‌کند؛ انتخابی کاربردی برای طیف گسترده‌ای از تجهیزات اتوماسیون صنعتی است.

خرید رله SSR

برای خرید رله SSR انتخاب مدل مناسب باید بر اساس نوع بار، ولتاژ مدار فرمان، جریان خروجی و شیوه نصب انجام شود. در آزند اتوماسیون انواع مدل‌های صنعتی از جمله رله SSR تک‌فاز با مشخصات متنوع عرضه می‌شود تا انتخاب قطعه با نیاز واقعی مدار هماهنگ باشد.

آزند اتوماسیون به عنوان یکی از معتبرترین مراکز خرید رله SSR در ایران، امکان بررسی مشخصات فنی و انتخاب مدل مناسب را برای مشتریان فراهم کرده است. برای اطلاع از قیمت رله SSR و ثبت سفارش، مدل موردنظر خود را بررسی کرده و خرید را از فروشگاه آزند اتوماسیون انجام دهید.

قیمت رله SSR

قیمت رله SSR به عواملی مانند برند، جریان نامی، ولتاژ خروجی، نوع ورودی و ساختار کلیدزنی وابسته است. آزند اتوماسیون با تأمین مستقیم و عرضه رقابتی محصولات، تلاش می‌کند رله‌های حالت جامد را باقیمت مناسب و پایین‌ترین سطح بازار در اختیار مشتریان قرار دهد.

در بخش فروش رله SSR، مدل‌های مختلف برای کاربردهای تک‌فاز و رله SSRسه‌فاز قابل‌بررسی هستند. با مقایسه مشخصات فنی و قیمت مدل‌ها در آزند اتوماسیون، می‌توانید گزینه‌ای متناسب با مدار خود انتخاب کنید و هزینه خرید را بدون پرداخت مبلغ اضافی کنترل کنید.

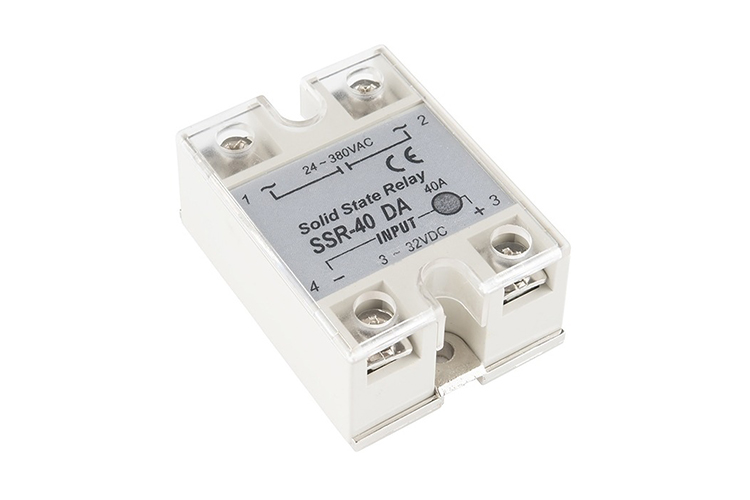

فروش رله SSR

در فرآیند فروش رله SSR، انتخاب آمپراژ و نوع خروجی اهمیت زیادی دارد؛ زیرا مشخصات بار و شرایط کاری روی عملکرد و طول عمر SSR اثر مستقیم دارند. کارشناسان آزند اتوماسیون از طریق سایت یا تماس با شماره 09124744857 آماده ارائه مشاوره فنی برای انتخاب مدل مناسب هستند.

اگر برای خرید رله اس اس آر بین چند مدل مردد هستید، پیش از سفارش مشخصات مدار و بار را با کارشناسان بررسی کنید. آزند اتوماسیون به عنوان نمایندگی آتونیکس در لاله زار، امکان دریافت مشاوره و انتخاب محصول متناسب با نیاز پروژه را فراهم کرده است.

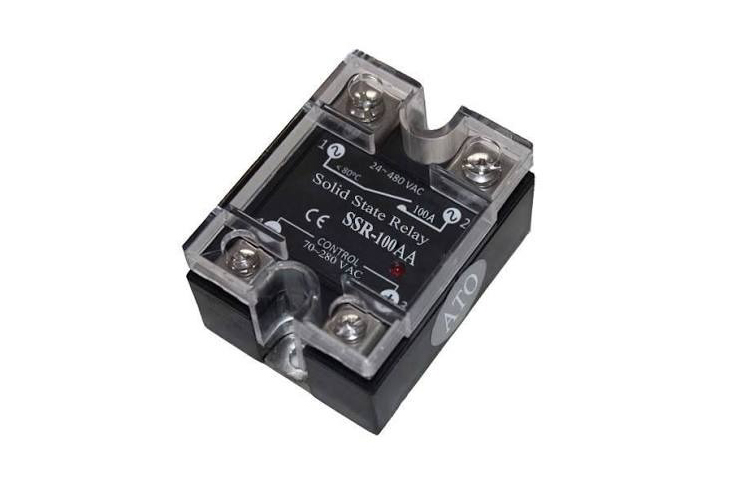

انواع رله SSR

رله‌های SSR بر اساس ساختار، نوع ورودی و خروجی و نحوه کنترل بار در مدل‌های مختلف تولید می‌شوند. شناخت این دسته‌بندی، انتخاب دقیق‌تری را هنگام بررسی قیمت رله اس اس آر و مشخصات فنی هر مدل امکان‌پذیر می‌کند.

رله SSR تک فاز

رله SSR تک فاز برای کنترل بارهای تک‌فاز در مدارهای صنعتی و کنترلی کاربرد دارد و به دلیل نداشتن کنتاکت مکانیکی، برای قطع و وصل‌های پرتعداد گزینه مناسبی است. برای فروش رله اس اس آر تک‌فاز، باید جریان بار و ولتاژ کاری با مشخصات رله مطابقت داشته باشد.

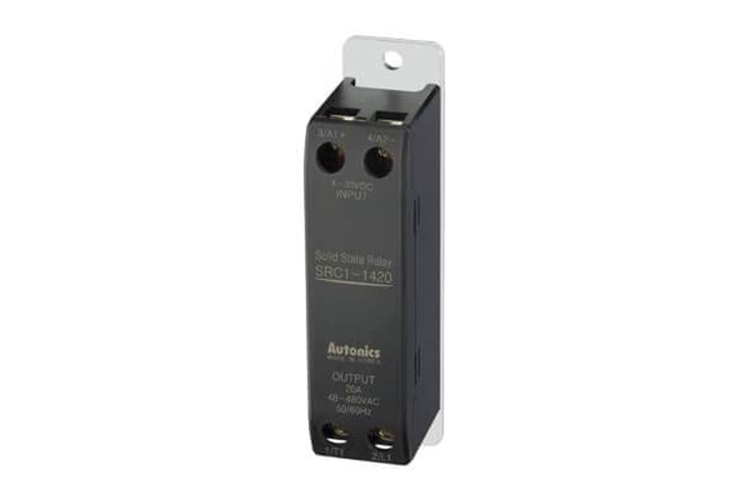

قیمت و خرید رله SSR تک فاز

هنگام انتخاب یک رله SSR تک‌فاز، فقط عدد جریان درج شده روی بدنه معیار مناسبی برای خرید نیست؛ نوع بار، جریان راه‌اندازی، دمای محیط و شرایط دفع حرارت نیز باید بررسی شود. این موارد در انتخاب مدل مناسب برای هیتر، تجهیزات کنترلی و سایر بارهای صنعتی اهمیت دارند.

برای بررسی قیمت رله حالت جامد تک‌فاز، مشخصات مدل‌های موجود در آزند اتوماسیون را مقایسه کنید. تفاوت جریان نامی، ولتاژ خروجی، نوع ورودی و برند می‌تواند قیمت نهایی را تغییر دهد؛ بنابراین مقایسه هم‌زمان مشخصات و قیمت، خرید دقیق‌تری ایجاد می‌کند.

رله SSR سه‌فاز

رله SSR سه‌فاز برای کنترل بارهای سه‌فاز در سیستم‌هایی استفاده می‌شود که قطع و وصل الکترونیکی و بدون کنتاکت مکانیکی موردنیاز است. هنگام خرید رله SSR سه‌فاز باید ولتاژ شبکه، جریان هر فاز، نوع بار و شرایط حرارتی نصب به‌صورت دقیق بررسی شود.

قیمت و خرید رله SSR سه‌فاز

برای فروش رله حالت جامد سه‌فاز، بررسی جریان نامی و مشخصات واقعی بار اهمیت ویژه‌ای دارد؛ زیرا بارهای موتوری و سلفی می‌توانند جریان راه‌اندازی بالایی ایجاد کنند. در بررسی قیمت رله SSR آتونیکس نیز باید مدل دقیق و مشخصات فنی آن را در نظر گرفت، نه صرفاً آمپراژ درج شده روی محصول را مد نظر قرار داد.

قیمت رله SSR سه‌فاز با توجه به برند، ظرفیت جریان، ولتاژ کاری و ساختار داخلی مدل تغییر می‌کند. در آزند اتوماسیون می‌توانید مشخصات مدل‌های مختلف را بررسی کنید و بر اساس نوع کاربرد، گزینه مناسب را از نظر فنی و اقتصادی انتخاب کنید.

انواع رله SSR بر اساس نوع ورودی و خروجی

یکی از کاربردی‌ترین روش‌های دسته‌بندی SSR، بررسی نوع سیگنال ورودی و نوع بار قابل‌کنترل در خروجی است. در فروش رله SSR سه ساختار AC به AC، DC به AC و DC به DC کاربرد بیشتری دارند و هرکدام برای مدار کنترلی مشخصی انتخاب می‌شوند.

رله SSR AC به AC

در رله SSR AC به AC، سیگنال فرمان از نوع AC است و خروجی نیز برای کنترل بار AC طراحی شده است. این ساختار در برخی مدارهای صنعتی که منبع فرمان و بار هر دو AC هستند کاربرد دارد و خرید رله اس اس آر باید با توجه به محدوده ولتاژ ورودی و خروجی مدل انجام شود.

رله SSR DC به AC

رله SSR DC به AC برای شرایطی مناسب است که مدار فرمان سیگنال DC تولید می‌کند اما بار خروجی از نوع AC است. این ساختار در سیستم‌های اتوماسیون صنعتی، کنترل هیترها و مدارهایی که خروجی کنترلر DC است کاربرد دارد و انتخاب مدل باید بر اساس مشخصات واقعی بار انجام شود.

رله SSR DC به DC

در رله SSR DC به DC، ورودی کنترلی و بار خروجی هر دو از نوع DC هستند و ساختار سوئیچینگ برای کنترل بارهای جریان مستقیم طراحی شده است. هنگام بررسی قیمت رله اس اس آر از این نوع، محدوده ولتاژ و جریان خروجی و همچنین نوع عنصر نیمه‌هادی به‌کاررفته در SSR اهمیت دارد.

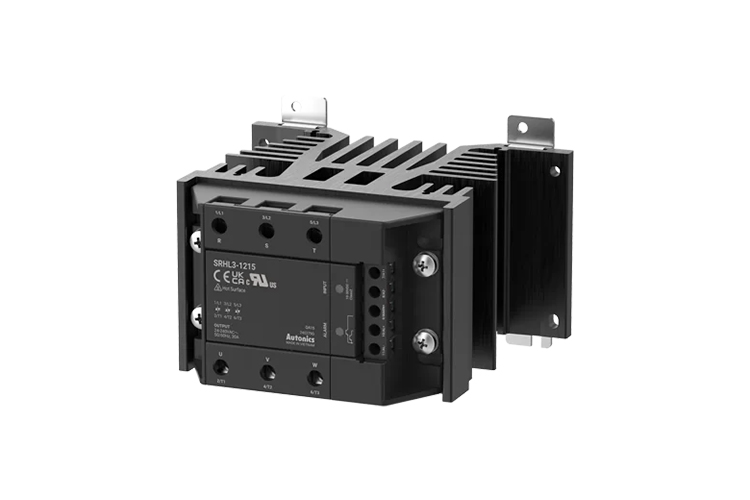

رله SSR بر اساس جریان و ولتاژ

در خرید رله حالت جامد باید محدوده ولتاژ و جریان قابل‌تحمل رله با مشخصات واقعی بار مطابقت داشته باشد؛ انتخاب ظرفیت بالاتر نیز باید با شرایط کاری و دفع حرارت هماهنگ شود.

ولتاژ مدار فرمان، ولتاژ بار و جریان مصرفی سه پارامتر اصلی برای انتخاب رله SSR هستند. برای بارهای موتوری و سلفی، جریان راه‌اندازی نیز باید در انتخاب ظرفیت رله لحاظ شود.

رله SSR آتونیکس

آزند اتوماسیون نمایندگی آتونیکس است و انواع رله‌های SSR آتونیکس را با مشخصات فنی قابل‌بررسی در اختیار مشتریان قرار می‌دهد. برای خرید رله SSR آتونیکس می‌توانید مشخصات بار، ولتاژ و جریان موردنیاز را با مدل‌های موجود مقایسه کرده و با دریافت مشاوره فنی، گزینه متناسب با کاربرد خود را انتخاب کنید.

کاربرد رله SSR

رله SSR در مدارهایی کاربرد دارد که سوئیچینگ سریع، عملکرد بی‌صدا و تعداد زیاد دفعات قطع و وصل اهمیت دارد. هنگام بررسی قیمت رله حالت جامد نیز باید نوع کاربرد و مشخصات فنی موردنیاز را در کنار قیمت محصول در نظر گرفت.

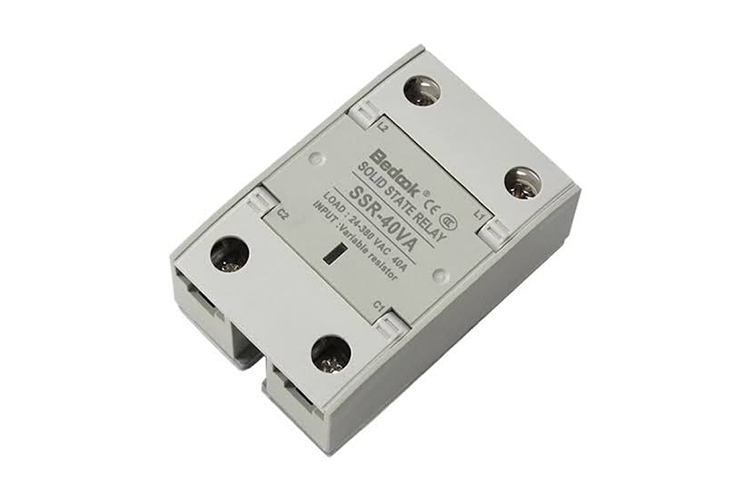

نکات مهم در انتخاب و خرید رله SSR

انتخاب صحیح SSR به بررسی هم‌زمان مشخصات الکتریکی و شرایط نصب نیاز دارد و صرفاً بر اساس آمپراژ نامی انجام نمی‌شود. در فروش رله SSR، تطبیق نوع بار، ولتاژ، جریان و شرایط حرارتی با مشخصات محصول، از مهم‌ترین عوامل خرید مطمئن است.

• نوع ورودی و خروجی: مشخص کنید سیگنال فرمان و بار AC یا DC هستند تا ساختار مناسب SSR انتخاب شود.
• ولتاژ خروجی: محدوده ولتاژ کاری SSR باید با ولتاژ واقعی بار سازگار باشد.
• جریان نامی: ظرفیت جریان رله باید متناسب با جریان مصرفی بار و شرایط کاری انتخاب شود.
• جریان راه‌اندازی: برای موتور، ترانس و بارهای سلفی، جریان هجومی باید در انتخاب SSR لحاظ شود.
• نوع کلیدزنی: Zero Crossing، Random و مدل‌های کنترل فاز برای کاربردهای متفاوت طراحی شده‌اند.
• دفع حرارت: در جریان‌های بالا، نصب هیت سینک مناسب برای کنترل دمای SSR ضروری است.
• دمای محیط: افزایش دمای محیط می‌تواند ظرفیت قابل‌تحمل SSR را کاهش دهد و باید در انتخاب مدل لحاظ شود.
• جریان نشتی: در بارهای کم‌توان، مقدار جریان نشتی SSR می‌تواند بر عملکرد بار اثر بگذارد.
• روش نصب: ابعاد، نوع ترمینال و امکان نصب روی هیت سینک یا تابلو باید پیش از خرید بررسی شود.
• برند و اصالت کالا: انتخاب محصول معتبر، کیفیت ساخت و قابلیت اطمینان مدار کنترل را افزایش می‌دهد.

رله SSR چگونه کار می‌کند؟

عملکرد SSR با دریافت یک سیگنال در ورودی آغاز می‌شود؛ این سیگنال معمولاً از طریق مدار نوری و اپتوکوپلر به بخش خروجی منتقل می‌شود تا ورودی و خروجی از نظر الکتریکی ایزوله بمانند. پس از دریافت فرمان، عنصر نیمه‌هادی خروجی مانند تریاک، تریستور یا MOSFET متناسب با ساختار SSR، مسیر جریان بار را کنترل می‌کند.

در مدل‌های AC، مدار کلیدزنی می‌تواند بر اساس زمان عبور ولتاژ از صفر یا روش‌های دیگر فرمان را اعمال کند. در نتیجه SSR بدون حرکت کنتاکت مکانیکی، بار را قطع و وصل می‌کند و برای مدارهایی که تعداد سوئیچینگ بالایی دارند گزینه مناسبی است.

هنگام خرید رله اس اس آر باید ساختار داخلی و نوع کلیدزنی با ماهیت بار هماهنگ باشد؛ زیرا رفتار SSR در برابر بار مقاومتی، سلفی یا خازنی یکسان نیست. انتخاب صحیح علاوه بر عملکرد پایدار، به کاهش تنش حرارتی و افزایش عمر کاری قطعه کمک می‌کند.

مزایا و معایب رله SSR

رله SSR به دلیل ساختار نیمه‌هادی، برای کاربردهایی که سوئیچینگ سریع و تعداد زیاد قطع و وصل موردنیاز است مزیت‌های قابل‌توجهی دارد. با این حال در خرید رله SSR باید محدودیت‌هایی مانند تلفات حرارتی، جریان نشتی و قیمت بالاتر نسبت به برخی رله‌های مکانیکی را نیز در نظر گرفت.

تفاوت رله SSR و رله الکترومکانیکی

در فروش رله SSR، این محصول برای مدارهایی مناسب است که تعداد دفعات سوئیچینگ بالا، سرعت عملکرد و حذف صدای کنتاکت اهمیت دارد. نبود قطعات متحرک، استهلاک ناشی از قطع و وصل را کاهش می‌دهد و عملکردی پایدار برای کاربردهای صنعتی فراهم می‌کند.

رله الکترومکانیکی برای قطع و وصل بار از کنتاکت مکانیکی استفاده می‌کند، درحالی‌که SSR این کار را با قطعات نیمه‌هادی انجام می‌دهد. به همین دلیل قیمت رله حالت جامد معمولاً بالاتر است، اما در کاربردهای پرتعداد و سریع، مزایای فنی آن می‌تواند این اختلاف هزینه را توجیه کند.

تفاوت کنتاکتور و SSR

کنتاکتور برای قطع و وصل مدارهای قدرت و بارهای با جریان بالا طراحی شده و از کنتاکت‌های مکانیکی استفاده می‌کند؛ در مقابل، رله SSR یک کلید الکترونیکی بدون کنتاکت متحرک است. SSR برای سوئیچینگ سریع و پرتعداد، به‌ویژه در مدارهای کنترلی و گرمایشی، گزینه مناسبی محسوب می‌شود.

کنتاکتور معمولاً برای کاربردهایی مانند راه‌اندازی و قطع موتورهای صنعتی، مدارهای قدرت و بارهای بزرگ استفاده می‌شود، اما SSR بیشتر در کنترل هیتر، کنترل دما و سوئیچینگ مکرر کاربرد دارد. قیمت رله اس اس آر و کنتاکتور نیز بر اساس ظرفیت جریان، برند، ساختار و کاربرد موردنظر متفاوت است.

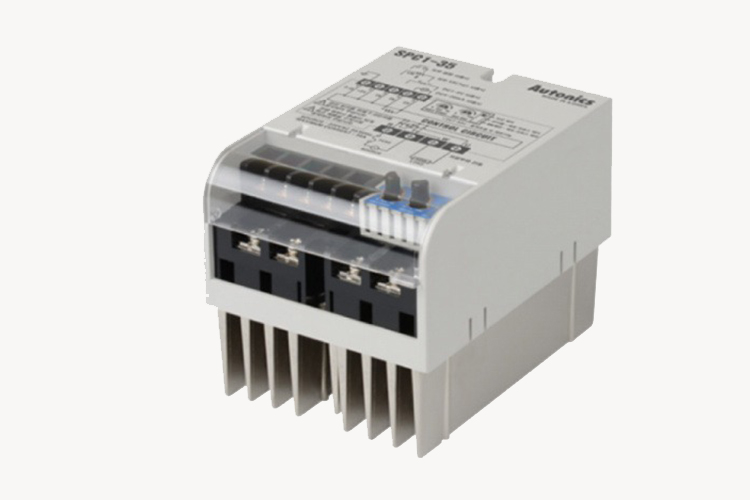

عوامل مؤثر بر قیمت رله SSR

قیمت یک SSR فقط به مقدار جریان نامی آن وابسته نیست و مشخصات الکتریکی، نوع ساختار و شرایط کاری نیز روی هزینه نهایی اثر دارند. هنگام انتخاب رله SSR بهتر است قیمت را در کنار مشخصات فنی و تناسب محصول با کاربرد بررسی کنید.

• جریان نامی: هرچه ظرفیت عبور جریان بیشتر باشد، معمولاً قیمت SSR نیز افزایش پیدا می‌کند.
• ولتاژ کاری: محدوده ولتاژ ورودی و خروجی و توانایی تحمل ولتاژهای بالاتر بر قیمت اثر دارد.
• نوع ورودی و خروجی: مدل‌های AC به AC، DC به AC و DC به DC ساختار و کاربرد متفاوتی دارند.
• روش کلیدزنی: Zero Crossing، Random و مدل‌های کنترل فاز می‌توانند قیمت متفاوتی داشته باشند.
• برند سازنده: کیفیت ساخت، فناوری تولید و اعتبار برند در قیمت نهایی محصول مؤثر است.
• تعداد فاز: SSR های سه‌فاز به دلیل ساختار و قابلیت کنترل چند خط قدرت، معمولاً قیمت بیشتری دارند.
• شرایط حرارتی: مدل هایی که برای جریان‌های بالاتر طراحی شده‌اند، ممکن است به تجهیزات حرارتی و ساختار داخلی قوی‌تری نیاز داشته باشند.
• نوع کاربرد: SSR های تخصصی برای بارهای خاص ممکن است نسبت به مدل‌های عمومی قیمت بالاتری داشته باشند.
• اصالت و کیفیت محصول: کیفیت قطعات نیمه‌هادی و مدار داخلی، قابلیت اطمینان و قیمت محصول را تحت‌تأثیر قرار می‌دهد.

هیت‌سینک رله SSR و اهمیت دفع حرارت

در خرید رله SSR باید به گرمای تولیدشده در زمان عبور جریان توجه شود؛ زیرا SSR در حالت روشن مقداری افت ولتاژ دارد و همین افت، بخشی از توان را به حرارت تبدیل می‌کند. هرچه جریان بار بیشتر باشد، اهمیت انتقال این حرارت از بدنه رله به محیط نیز افزایش پیدا می‌کند.

هیت سینک با افزایش سطح تماس با هوا، گرمای تولیدشده توسط SSR را بهتر دفع می‌کند و دمای کاری قطعه را در محدوده مناسب نگه می‌دارد. بنابراین هنگام بررسی قیمت رله SSR، هزینه هیت سینک و تجهیزات نصب را نیز در نظر بگیرید؛ انتخاب حرارتی صحیح می‌تواند از کاهش ظرفیت جریان و آسیب به رله جلوگیری کند.

سوالات متداول

آیا رله SSR برای کنترل هیتر مناسب است؟

بله. SSR یکی از گزینه‌های رایج برای کنترل هیتر و المنت است، به‌ویژه زمانی که خروجی کنترلر PID به قطع و وصل مکرر نیاز دارد. برای انتخاب مدل مناسب باید جریان و ولتاژ هیتر بررسی شود.

آیا SSR به هیت سینک نیاز دارد؟

در جریان‌های پایین ممکن است شرایط نصب بدون هیت سینک امکان‌پذیر باشد، اما با افزایش جریان، دفع حرارت اهمیت بیشتری پیدا می‌کند. مقدار موردنیاز به جریان، دمای محیط و مشخصات فنی مدل بستگی دارد.

تفاوت SSR تک فاز و سه‌فاز چیست؟

SSR تک فاز برای کنترل یک مدار تک‌فاز طراحی شده است، درحالی‌که مدل سه‌فاز برای کاربردهای سه‌فاز استفاده می‌شود. انتخاب بین این دو به ساختار شبکه و نوع بار بستگی دارد.

آیا SSR برای موتور مناسب است؟

بسته به نوع SSR و مشخصات موتور، امکان استفاده وجود دارد؛ اما جریان راه‌اندازی موتور باید حتما بررسی شود. برای بارهای موتوری، انتخاب مدل بر اساس جریان نامی به‌تنهایی کافی نیست.

چگونه SSR مناسب را انتخاب کنیم؟

ابتدا نوع ورودی و خروجی، ولتاژ بار، جریان مصرفی، جریان راه‌اندازی و شرایط دمایی را مشخص کنید. سپس مدلی را انتخاب کنید که ظرفیت کاری آن با شرایط واقعی مدار مطابقت داشته باشد.
