فرکانس کریر اینورتر چیست؟

فرکانس کریر اینورتر چیست و چگونه بر عملکرد اینورترها تأثیر می‌گذارد، یکی از سوالات مهم مهندسین و علاقه‌مندان به سیستم‌های کنترل موتور است. این فرکانس نقش کلیدی در شکل‌دهی سیگنال خروجی و دقت عملکرد اینورتر دارد.

استفاده بهینه از فرکانس کریر باعث بهبود کارایی و کاهش خطا در تجهیزات اتوماسیون صنعتی می‌شود. تنظیم صحیح این پارامتر، کنترل بهتر سرعت و توان موتور را امکان‌پذیر کرده و عملکرد سیستم‌های پیچیده را پایدارتر می‌کند.

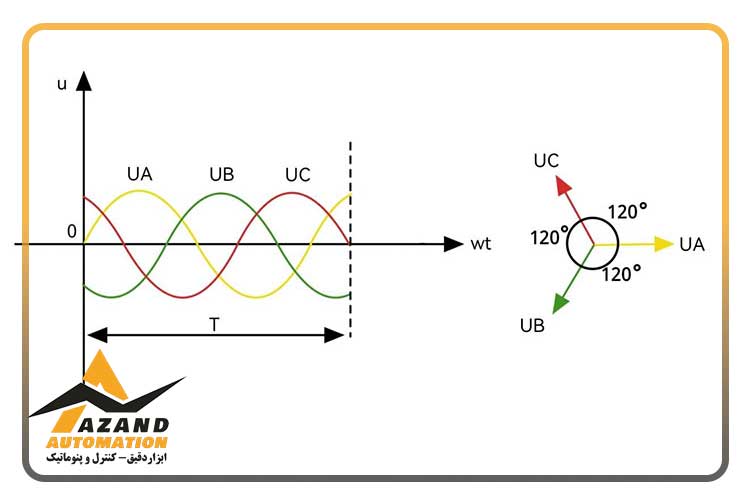

فرکانس کریر اینورتر چیست؟

فرکانس کریر، سرعتی است که در آن کلیدهای اینورتر برای تولید موج PWM خاموش و روشن می‌شوند. این فرکانس تعیین‌کننده کیفیت شکل موج خروجی و دقت کنترل موتور است.

انتخاب فرکانس کریر مناسب، تأثیر مستقیمی بر میزان اعوجاج جریان و ولتاژ، نویز صوتی و تلفات حرارتی موتور دارد. افزایش یا کاهش آن بدون توجه به طراحی سیستم می‌تواند کارایی اینورتر را کاهش دهد.

مبانی فرکانس کریر و PWM در اینورتر

PWM یا مدولاسیون عرض پالس، روشی است که اینورترها با آن ولتاژ و جریان AC را از منبع DC تولید می‌کنند. فرکانس کریر، تعیین‌کننده نرخ سوئیچینگ کلیدها در PWM است و نقش مهمی در شکل‌گیری موج خروجی، کنترل توان و کاهش نویز دارد.

تئوری مدولاسیون عرض پالس (PWM)

فرکانس کریر اینورتر چیست و چگونه در مدولاسیون عرض پالس تأثیر می‌گذارد؟ PWM به این شکل عمل می‌کند که عرض پالس‌ها را بر اساس ولتاژ مرجع تنظیم می‌کند تا ولتاژ میانگین خروجی کنترل شود. با افزایش فرکانس کریر، موج خروجی صاف‌تر و جریان موتور پایدارتر می‌شود.

مزایای استفاده از PWM با فرکانس کریر مناسب:

• کاهش اعوجاج هارمونیکی و افزایش کیفیت ولتاژ خروجی
• کنترل دقیق سرعت و گشتاور موتور
• کاهش نویز صوتی و ارتعاشات سیستم
• بهبود کارایی تجهیزات اتوماسیون صنعتی

نحوه عملکرد فرکانس کریر در اینورتر

در پاسخ به این پرسش که فرکانس کریر اینورتر چیست، باید به نقش آن در فرآیند کلیدزنی اشاره کرد. فرکانس کریر مشخص می‌کند کلیدهای قدرت با چه سرعتی خاموش و روشن شوند تا موج خروجی موردنظر ایجاد شود. این فرآیند با استفاده از سیگنال مرجع و موج حامل انجام می‌شود.

هرچه مقدار فرکانس کریر بالاتر باشد، تعداد سوئیچینگ‌ها در هر ثانیه افزایش پیدا می‌کند. در نتیجه شکل موج خروجی نرم‌تر و نزدیک‌تر به موج سینوسی خواهد شد. این موضوع کنترل دقیق‌تر موتور و کاهش لرزش و نویز را به همراه دارد.

شکل موج خروجی اینورتر با فرکانس کریر

برای درک بهتر این موضوع که فرکانس کریر اینورتر چیست، باید به تأثیر آن بر شکل موج خروجی توجه کرد. فرکانس کریر تعیین می‌کند پالس‌های PWM با چه فاصله زمانی تولید شوند و این موضوع مستقیماً روی کیفیت موج اثر می‌گذارد.

در فرکانس‌های پایین، موج خروجی دارای پله‌های درشت و اعوجاج بیشتر است. اما با افزایش فرکانس کریر، این پله‌ها ریزتر شده و شکل موج به سینوسی واقعی نزدیک‌تر می‌شود. نتیجه این تغییر، کاهش تلفات و عملکرد نرم‌تر موتور است.

مزایا و نقش فرکانس کریر در عملکرد اینورتر

در بررسی اینکه فرکانس کریر اینورتر چیست، باید به نقش آن در بهبود عملکرد کلی سیستم اشاره کرد. این پارامتر بر کیفیت ولتاژ، سطح نویز و راندمان سیستم تأثیر مستقیم دارد. انتخاب صحیح آن باعث افزایش طول عمر موتور و قطعات الکترونیکی می‌شود.

فرکانس کریر مناسب، تعادل میان کیفیت خروجی و تلفات سوئیچینگ را برقرار می‌کند. اگر مقدار آن به درستی تنظیم شود، عملکرد سیستم پایدارتر شده و استهلاک قطعات کاهش پیدا می‌کند. این موضوع در کاربردهای صنعتی اهمیت زیادی دارد.

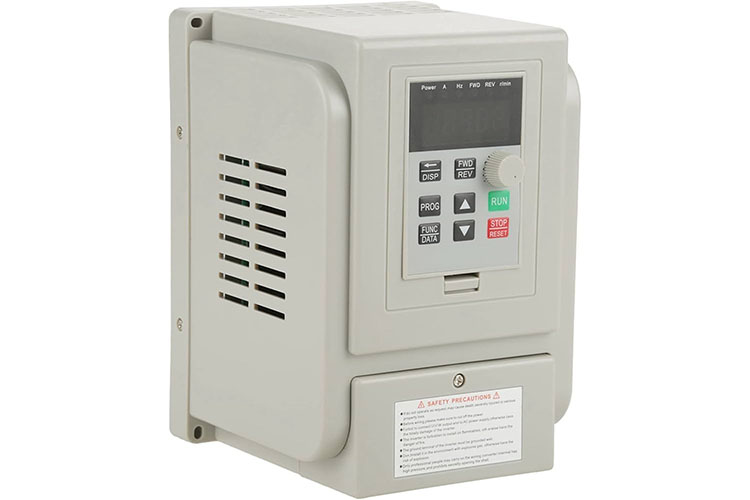

کاربردهای فرکانس کریر اینورتر

برای درک بهتر اینکه فرکانس کریر اینورتر چیست، باید به نقش آن در کاربردهای مختلف اینورتر توجه کرد. این پارامتر تعیین می‌کند که خروجی اینورتر با چه کیفیت و دقتی تولید شود و همین موضوع در بسیاری از فرآیندهای صنعتی و الکترونیکی اهمیت دارد. انتخاب صحیح فرکانس کریر باعث بهبود کنترل، کاهش نویز و افزایش راندمان تجهیزات می‌شود.

کنترل سرعت موتور

در سیستم‌های درایو، فرکانس کریر نقش مهمی در نرمی حرکت و دقت کنترل سرعت دارد. افزایش آن باعث تولید موج خروجی صاف‌تر شده و لرزش و صدای موتور را کاهش می‌دهد. این ویژگی در خطوط تولید و ماشین‌آلات حساس اهمیت زیادی دارد.

کنترل توان خروجی

فرکانس کریر در تنظیم توان خروجی اینورتر نیز نقش مؤثری دارد. با انتخاب مقدار مناسب، می‌توان جریان و ولتاژ را با دقت بیشتری کنترل کرد. این موضوع باعث افزایش راندمان و کاهش تلفات انرژی در سیستم می‌شود.

منابع تغذیه سوئیچینگ

در منابع تغذیه سوئیچینگ، فرکانس کریر تعیین‌کننده سرعت کلیدزنی و کیفیت ولتاژ خروجی است. فرکانس بالاتر باعث کاهش ریپل و بهبود پایداری ولتاژ می‌شود. این ویژگی در تجهیزات الکترونیکی حساس بسیار مهم است.

کنترل نورپردازی

در سیستم‌های نورپردازی، فرکانس کریر بر یکنواختی نور و حذف سوسو زدن تأثیر دارد. انتخاب فرکانس مناسب باعث روشنایی پایدار و بدون چشمک می‌شود. این موضوع در محیط‌های صنعتی، تجاری و نمایشگاهی اهمیت ویژه‌ای دارد.

تأثیر فرکانس کریر بر عملکرد سیستم محرکه

برای پاسخ به این پرسش که فرکانس کریر اینورتر چیست، باید به نقش آن در عملکرد سیستم محرکه توجه کرد. این پارامتر تعیین می‌کند خروجی اینورتر با چه کیفیتی به موتور منتقل شود و چه میزان نویز و تلفات ایجاد گردد. در بسیاری از کاربردها، تنظیم درست این مقدار در تجهیزاتی مانند اینورتر دلتا باعث بهبود کارایی و افزایش عمر موتور می‌شود.

تأثیر بر کیفیت ولتاژ و جریان

فرکانس کریر به طور مستقیم روی کیفیت ولتاژ و جریان خروجی اثر دارد. هرچه این مقدار بالاتر باشد، موج خروجی نرم‌تر و اعوجاج هارمونیکی کمتر خواهد بود. این موضوع باعث عملکرد پایدارتر موتور و کاهش تنش الکتریکی در سیم‌پیچ‌ها می‌شود.

تأثیر بر نویز صوتی موتور

نویز صوتی موتور به شدت تحت تأثیر فرکانس کریر قرار دارد. در فرکانس‌های پایین، صدای سوت یا ارتعاش موتور بیشتر شنیده می‌شود. با افزایش فرکانس کریر، این صدا کاهش یافته و عملکرد موتور نرم‌تر و بی‌صداتر می‌شود.

تأثیر بر تلفات و گرمای موتور

فرکانس کریر بالا باعث افزایش تعداد سوئیچینگ در هر ثانیه می‌شود و این موضوع می‌تواند تلفات حرارتی را افزایش دهد. در مقابل، فرکانس پایین‌تر تلفات را کاهش می‌دهد اما ممکن است کیفیت موج خروجی را کم کند. انتخاب مقدار مناسب، تعادل میان دما و کیفیت عملکرد موتور را حفظ می‌کند.

1. فرکانس کریر بالا باعث افزایش تلفات سوئیچینگ در درایو می‌شود.
2. افزایش تلفات می‌تواند دمای موتور و قطعات قدرت را بالا ببرد.
3. انتخاب فرکانس مناسب به کاهش گرمای اضافی و افزایش عمر تجهیزات کمک می‌کند.

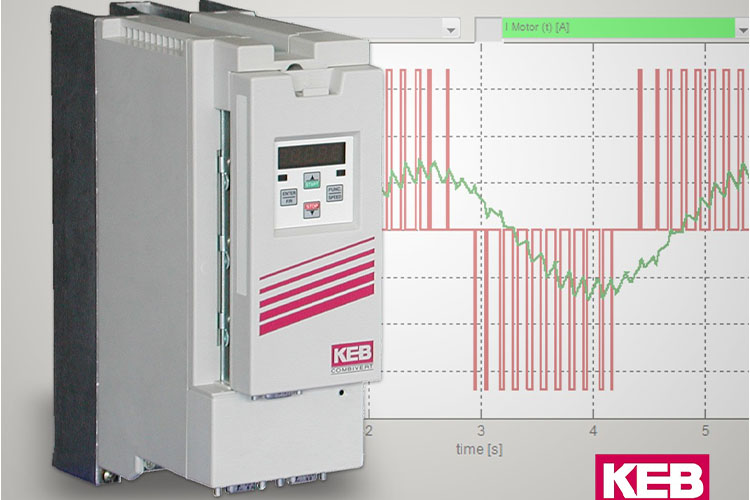

معایب و محدودیت‌های فرکانس کریر بالا

برای درک بهتر اینکه فرکانس کریر اینورتر چیست، باید به محدودیت‌های آن در مقادیر بالا هم توجه کرد. افزایش بیش از حد این پارامتر، اگرچه کیفیت موج خروجی را بهتر می‌کند، اما می‌تواند باعث افزایش تلفات و فشار حرارتی در تجهیزات شود. به همین دلیل انتخاب مقدار مناسب، یک تصمیم مهندسی مهم در تنظیم اینورتر است.

افزایش تلفات سوئیچینگ و کاهش ظرفیت بار

با بالا رفتن فرکانس کریر، تعداد دفعات روشن و خاموش شدن کلیدهای قدرت بیشتر می‌شود. این موضوع تلفات سوئیچینگ را افزایش داده و دمای قطعات داخلی اینورتر را بالا می‌برد. در نتیجه، ظرفیت بار قابل تحمل توسط درایو کاهش پیدا می‌کند و نیاز به خنک‌کاری دقیق‌تر ایجاد می‌شود.

افزایش ولتاژهای گذرا و تأثیر بر عمر عایق موتور

فرکانس کریر بالا می‌تواند باعث ایجاد ولتاژهای گذرا در خروجی اینورتر شود. این ولتاژها به مرور زمان به عایق سیم‌پیچ موتور فشار وارد می‌کنند و احتمال خرابی را افزایش می‌دهند. استفاده از کابل مناسب و تنظیم صحیح فرکانس کریر، نقش مهمی در حفظ عمر عایق موتور دارد.

انتخاب بهینه فرکانس کریر اینورتر (توازن مهندسی)

برای انتخاب مقدار مناسب باید ابتدا بدانیم فرکانس کریر اینورتر چیست و چه اثری بر عملکرد سیستم دارد. این پارامتر باید به گونه‌ای تنظیم شود که کیفیت موج خروجی مناسب باشد و در عین حال تلفات سوئیچینگ از حد مجاز فراتر نرود. انتخاب درست آن باعث تعادل میان راندمان، نویز و دمای تجهیزات می‌شود.

• نوع موتور و کلاس عایقی آن
• طول کابل بین اینورتر و موتور
• شرایط محیطی و سیستم خنک‌کاری
• حساسیت کاربرد به نویز صوتی
• توان و ظرفیت نامی درایو

در بسیاری از کاربردهای صنعتی، انتخاب فرکانس کریر یک تصمیم صرفاً عددی نیست، بلکه یک توازن مهندسی میان کیفیت خروجی و تلفات حرارتی است. زمانی که درک درستی از اینکه فرکانس کریر اینورتر چیست وجود داشته باشد، تنظیم آن با توجه به شرایط واقعی سیستم انجام می‌شود و عملکرد کلی پایدارتر خواهد بود.

تنظیم فرکانس کریر اینورتر برای کارایی حداکثری

برای رسیدن به بهترین عملکرد، ابتدا باید بدانیم فرکانس کریر اینورتر چیست و چه تأثیری بر سیستم دارد. تنظیم صحیح این پارامتر باعث ایجاد تعادل میان کیفیت موج خروجی، میزان تلفات و سطح نویز می‌شود. با انتخاب مقدار مناسب، راندمان اینورتر افزایش یافته و عمر موتور و قطعات قدرت بیشتر می‌شود.

فرکانس کلیدزنی درایو

فرکانس کلیدزنی مشخص می‌کند کلیدهای قدرت در هر ثانیه چند بار خاموش و روشن شوند. این مقدار به طور مستقیم با فرکانس کریر مرتبط است و کیفیت موج خروجی را تعیین می‌کند. تنظیم درست آن باعث عملکرد نرم‌تر موتور و کاهش لرزش و صدا می‌شود.

اثر فرکانس کریر بر اعوجاج جریان و THD جریان

فرکانس کریر تأثیر زیادی بر میزان اعوجاج جریان خروجی دارد. با افزایش آن، هارمونیک‌های ناخواسته کاهش یافته و مقدار THD کمتر می‌شود. این موضوع باعث بهبود راندمان سیستم و کاهش تنش الکتریکی روی موتور و کابل‌ها خواهد شد.

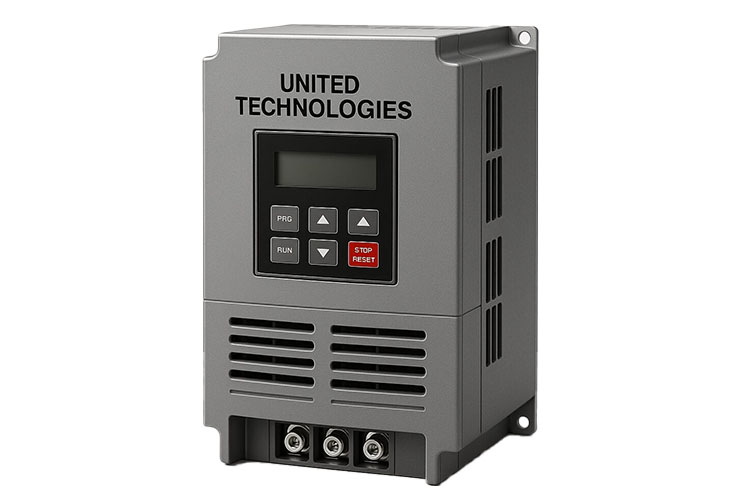

امکان تنظیم ولتاژ و جریان با استفاده از فرکانس کریر

برای درک بهتر اینکه فرکانس کریر اینورتر چیست، باید به نقش آن در کنترل ولتاژ و جریان خروجی توجه کرد. این پارامتر تعیین می‌کند پالس‌های PWM با چه سرعتی تولید شوند و همین موضوع روی مقدار مؤثر ولتاژ و جریان تأثیر می‌گذارد. تنظیم درست آن باعث کنترل دقیق‌تر عملکرد موتور می‌شود.

با انتخاب مناسب فرکانس کریر، می‌توان کیفیت موج خروجی را بهبود داد و اعوجاج جریان را کاهش داد. این موضوع به کاهش تلفات انرژی و افزایش راندمان سیستم کمک می‌کند. همچنین کنترل نرم‌تر موتور و کاهش تنش الکتریکی از دیگر مزایای تنظیم صحیح این پارامتر است.

مزایای تنظیم ولتاژ و جریان با فرکانس کریر مناسب:

• بهبود کیفیت ولتاژ و جریان خروجی
• کاهش اعوجاج هارمونیکی و THD
• افزایش راندمان و کاهش تلفات انرژی
• عملکرد نرم‌تر و پایدارتر موتور
• کاهش تنش الکتریکی روی سیم‌پیچ‌ها و کابل‌ها

سخن آخر

درک صحیح این موضوع که فرکانس کریر اینورتر چیست، نقش مهمی در انتخاب و تنظیم درست درایوها دارد. این پارامتر بر کیفیت موج خروجی، میزان نویز و تلفات حرارتی اثر مستقیم دارد. با انتخاب مقدار مناسب، می‌توان عملکردی نرم‌تر، پایدارتر و کم‌هزینه‌تر برای سیستم‌های محرکه فراهم کرد.

برای انتخاب و تهیه درایو و قطعات مرتبط، مراجعه به یک مرجع تخصصی اهمیت زیادی دارد. فروشگاه آزند اتوماسیون با ارائه انواع تجهیزات اتوماسیون صنعتی دلتا، گزینه‌ای مطمئن برای مهندسین و فعالان صنعت است. این مجموعه با تنوع محصولات و پشتیبانی فنی، مسیر انتخاب و خرید تجهیزات را ساده‌تر می‌کند.

سوالات متداول

1. آیا فرکانس کریر روی مصرف انرژی اینورتر تأثیر دارد؟

بله، افزایش فرکانس کریر باعث افزایش تعداد سوئیچینگ‌ها می‌شود و این موضوع تلفات سوئیچینگ را بالا می‌برد. در نتیجه مصرف انرژی اینورتر و دمای قطعات قدرت نیز افزایش پیدا می‌کند.

2. آیا می‌توان فرکانس کریر را در حین کار اینورتر تغییر داد؟

در بسیاری از اینورترها امکان تغییر فرکانس کریر از طریق منوهای تنظیمات وجود دارد. با این حال، بهتر است این تغییرات با توجه به شرایط بار و مشخصات موتور انجام شود تا از بروز خطا یا کاهش عمر تجهیزات جلوگیری شود.

3. چه عواملی محدوده مجاز فرکانس کریر را تعیین می‌کنند؟

توان اینورتر، نوع کلیدهای قدرت، سیستم خنک‌کاری و کلاس عایقی موتور از مهم‌ترین عوامل تعیین‌کننده محدوده مجاز فرکانس کریر هستند. هر درایو محدوده مشخصی دارد که در دفترچه فنی آن ذکر می‌شود.

4. آیا فرکانس کریر روی طول عمر اینورتر تأثیر دارد؟

بله، فرکانس کریر بالا می‌تواند باعث افزایش دمای قطعات داخلی و استهلاک بیشتر کلیدهای قدرت شود. تنظیم مناسب آن باعث کاهش تنش حرارتی و افزایش طول عمر اینورتر خواهد شد.

5. چه تفاوتی بین فرکانس خروجی و فرکانس کریر وجود دارد؟

فرکانس خروجی، فرکانس واقعی ولتاژ AC اعمال‌شده به موتور است که سرعت آن را تعیین می‌کند. اما فرکانس کریر مربوط به سرعت کلیدزنی داخلی اینورتر برای تولید موج PWM است و مستقیماً سرعت موتور را تعیین نمی‌کند.

6. آیا همه موتورها به یک مقدار فرکانس کریر نیاز دارند؟

خیر، نوع موتور، توان نامی، طول کابل و شرایط کاری روی انتخاب مقدار مناسب فرکانس کریر تأثیر دارند. هر کاربرد ممکن است به تنظیم متفاوتی نیاز داشته باشد تا بهترین عملکرد حاصل شود.
