سه روش راه اندازی موتور سه فاز با برق تک فاز

موتورهای القایی به دلیل راندمان بالا، ساختار مستحکم و هزینه نگهداری پایین، یکی از پرکاربردترین تجهیزات در صنعت و کشاورزی هستند. این موتورها به دو نوع تک فاز و سه فاز تقسیم می‌شوند که نوع سه فاز آن به دلیل توان خروجی بیشتر و عملکرد پایدارتر، در کاربردهای صنعتی و کشاورزی استفاده می‌شود. از پمپ‌های آب و ماشین‌آلات کشاورزی گرفته تا تجهیزات کارخانه‌ها، همگی وابسته به موتورهای سه فاز هستند. اما یکی از چالش‌های اساسی در بسیاری از مناطق، عدم دسترسی به برق سه فاز است که مانع از استفاده مستقیم از این موتورها می‌شود.

برای حل این مشکل، روش‌هایی وجود دارد که به کمک آن‌ها می‌توان موتورهای سه فاز را با برق تک فاز راه‌اندازی کرد. این روش‌ها شامل استفاده از خازن استاتیک، درایو فرکانس متغیر (VFD) و مبدل فاز چرخشی هستند که هرکدام ویژگی‌ها، مزایا و معایب خاص خود را دارند. انتخاب روش مناسب بستگی به توان موتور، میزان بار، هزینه و طول عمر مورد انتظار دارد. در ادامه، این روش‌ها را بررسی کرده و راهکارهای عملی برای بهینه‌ترین عملکرد را معرفی خواهیم کرد. اگر قصد خرید اینورتر برای راه‌اندازی موتور سه فاز با برق تک فاز را دارید، مطالعه این مقاله به شما در انتخاب بهترین گزینه کمک می‌کند.

چالش‌ها و موانع راه‌اندازی موتور سه فاز با برق تک فاز

راه‌اندازی موتور سه فاز با برق تک فاز با چالش‌هایی مانند کاهش توان خروجی، استارت دشوار و فشار بیشتر بر قطعات موتور همراه است. از آنجا که این موتورها برای عملکرد بهینه به میدان مغناطیسی دوار نیاز دارند، استفاده از برق تک فاز می‌تواند باعث کاهش کارایی و افزایش استهلاک شود. برای رفع این مشکلات، به کارگیری روش‌های مناسب و استفاده از تجهیزات اتوماسیون صنعتی مانند خازن‌ها، درایوهای فرکانس متغیر (VFD) و مبدل‌های فاز ضروری است.

استفاده از خازن استاتیک (روش تغییر فاز یا فازشِفتر)

یکی از روش‌های متداول برای راه‌اندازی موتور سه فاز با برق تک فاز، استفاده از خازن استاتیک است. در این روش، یک یا دو خازن به مدار اضافه می‌شود تا اختلاف فاز مورد نیاز برای ایجاد میدان مغناطیسی دوار تأمین شود. این روش ساده و کم‌هزینه است اما باعث کاهش توان خروجی موتور می‌شود. در برخی کاربردها، استفاده از اینورتر تکفاز می‌تواند جایگزین بهتری باشد.

اصول عملکرد

موتورهای سه فاز به دلیل وجود سه سیم‌پیچ که با اختلاف فاز 120 درجه تغذیه می‌شوند، یک میدان مغناطیسی دوار ایجاد می‌کنند. این میدان موجب چرخش روتور و در نتیجه راه‌اندازی موتور می‌شود. اما در سیستم تک فاز، به دلیل عدم وجود این اختلاف فاز، میدان مغناطیسی به‌صورت پالسی ایجاد شده و موتور به‌تنهایی قادر به استارت نیست.

برای حل این مشکل، از خازن برای ایجاد یک اختلاف فاز مصنوعی استفاده می‌شود. خازن با تأخیر در انتقال جریان، یک جابجایی فاز در یکی از سیم‌پیچ‌ها ایجاد می‌کند که مشابه عملکرد یک فاز سوم مجازی عمل کرده و موجب راه‌اندازی موتور می‌شود. این روش به دلیل سادگی و هزینه پایین، در بسیاری از کاربردهای صنعتی و کشاورزی مورد استفاده قرار می‌گیرد.

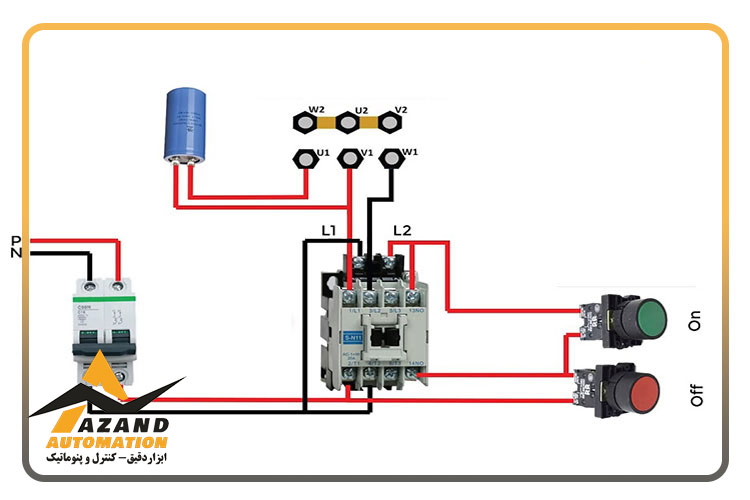

مدار اتصال و نحوه سیم‌کشی

برای راه‌اندازی موتور سه فاز با برق تک فاز به کمک خازن، باید مدار به‌درستی طراحی و سیم‌کشی شود. این فرآیند شامل چندین مرحله است که در ادامه توضیح داده می‌شود.

مراحل سیم‌کشی و اتصال خازن

1. انتخاب نوع خازن:

• • از خازن دائم‌کار روغنی برای تأمین اختلاف فاز مورد نیاز در طول عملکرد موتور استفاده می‌شود.
  • در صورت نیاز به گشتاور راه‌اندازی بیشتر، یک خازن استارت نیز به مدار اضافه می‌شود که پس از روشن شدن موتور از مدار خارج می‌شود.

2. اتصال برق ورودی:

• • • یکی از سیم‌های برق تک فاز مستقیماً به یکی از پایه‌های موتور متصل می‌شود.
    • سیم دیگر برق ورودی به یک سر خازن وصل شده و سر دیگر خازن به پایه دوم موتور متصل می‌شود.

3. اتصال سیم‌پیچ سوم موتور:

• • سر دیگر سیم‌پیچ سوم موتور به همان فاز ورودی که مستقیماً به موتور وصل شده، متصل می‌شود.
  • در صورتی که موتور به درستی استارت نخورد، می‌توان جای سیم‌ها را تغییر داد.

4. نصب خازن استارت (در صورت نیاز):

• • • یک خازن استارت با ظرفیت بیشتر به‌طور موازی با خازن دائم وصل می‌شود.
    • این خازن پس از استارت موتور، به کمک کلید گریز از مرکز یا رله تایمر از مدار خارج می‌شود.

5. تست و بررسی عملکرد:

• • • • پس از اتصال مدار، موتور را روشن کرده و بررسی کنید که به‌درستی استارت می‌خورد.
      • در صورت نیاز، ظرفیت خازن را تنظیم کنید تا عملکرد بهینه حاصل شود.

تغییر جهت چرخش موتور

برای تغییر جهت چرخش موتور، کافی است جای اتصال خازن را از یکی از سیم‌پیچ‌ها به سیم‌پیچ دیگر تغییر دهید. این کار باعث تغییر در میدان مغناطیسی القایی و در نتیجه معکوس شدن جهت چرخش موتور می‌شود.

مزایا و معایب روش استفاده از خازن

این روش به دلیل سادگی و هزینه کم، یکی از روش‌های رایج برای راه‌اندازی موتور سه فاز با برق تک فاز است، اما محدودیت‌هایی نیز دارد.

• مزایا

1. هزینه پایین و اجرای ساده
2. عدم نیاز به تجهیزات پیچیده
3. امکان استفاده در کاربردهای سبک و موقتی

• معایب

1. کاهش توان خروجی موتور تا ۲/۳ مقدار نامی
2. افزایش جریان مصرفی و کاهش عمر مفید موتور
3. عملکرد نامناسب برای کاربردهای دائمی و بارهای سنگین

مشخصات خازن مورد نیاز برای راه‌اندازی موتور سه فاز با برق تک فاز

از آنجایی که خازن دائم به‌صورت مداوم در مدار باقی می‌ماند، باید از نوع روغنی با دوام و پایداری بالا انتخاب شود. ظرفیت خازن به‌طور تقریبی به ازای هر اسب بخار توان موتور، حدود ۵۰ میکروفاراد در نظر گرفته می‌شود. برای بهبود گشتاور راه‌اندازی، می‌توان یک خازن استارت با ظرفیت بالاتر به مدار اضافه کرد که پس از روشن شدن موتور، از مدار خارج شود.

استفاده از اینورتر تک فاز به سه فاز (VFD – Variable Frequency Drive)

یکی از روش‌های راه‌اندازی موتور سه فاز با برق تک فاز، استفاده از اینورتر تک فاز به سه فاز است. این دستگاه برق تک فاز را به جریان سه فاز تبدیل کرده و امکان کنترل سرعت و گشتاور موتور را فراهم می‌کند.اگر در مورد نحوه کار اینورتر تکفاز قصد دارید بیشتر بدانید به قسمت وبلاگ سایت آزند اتوماسیون مراجعه کنید.

اصول عملکرد VFD

VFD با دریافت برق تک فاز، ابتدا آن را به جریان مستقیم (DC) تبدیل کرده و سپس از طریق مدار اینورتر داخلی، آن را به جریان سه فاز متغیر تبدیل می‌کند. این فرآیند باعث می‌شود که سرعت و ولتاژ موتور به‌صورت دقیق و بهینه کنترل شود. علاوه بر این، مبدل تک فاز به سه فاز از موتور در برابر اضافه‌بار و نوسانات ولتاژ محافظت می‌کند.

مدار اتصال و نحوه نصب VFD

برای استفاده از اینورتر تک فاز به سه فاز، نیاز است که اتصال برق ورودی و خروجی آن به درستی انجام شود تا موتور بتواند با حداکثر کارایی عمل کند. VFD علاوه بر تبدیل برق تک فاز به سه فاز، امکان کنترل سرعت، کاهش جریان راه‌اندازی و محافظت از موتور را نیز فراهم می‌کند. اتصال نادرست می‌تواند به آسیب دیدن دستگاه یا کاهش عملکرد موتور منجر شود.

در هنگام نصب VFD باید به مواردی مانند انتخاب ظرفیت مناسب، رعایت استانداردهای سیم‌کشی و انجام تنظیمات اولیه توجه شود. این دستگاه معمولاً دارای ترمینال‌های ورودی و خروجی مشخصی است که اتصال صحیح آن‌ها نقش مهمی در عملکرد صحیح و طول عمر موتور دارد. در ادامه، مراحل نصب و راه‌اندازی VFD توضیح داده می‌شود.

۱. مراحل نصب VFD

1. انتخاب VFD مناسب:
   • اطمینان حاصل کنید که VFD از ورودی تک فاز و خروجی سه فاز پشتیبانی می‌کند.
   • ظرفیت VFD باید متناسب با توان موتور باشد (معمولاً ۱.۵ برابر توان نامی موتور).
2. اتصال ورودی برق تک فاز:
   • دو سیم فاز و نول برق شهری را به ورودی L و N دستگاه متصل کنید.
   • از فیوز حفاظتی و ارت مناسب برای جلوگیری از آسیب به تجهیزات استفاده کنید.
3. اتصال خروجی سه فاز به موتور:
   • خروجی‌های U، V و W را به ترمینال‌های متناظر در موتور وصل کنید.
   • در صورت برعکس شدن جهت چرخش موتور، جای دو فاز را با یکدیگر تعویض کنید.
4. تنظیمات اولیه و تست عملکرد:
   • فرکانس کاری (معمولاً 50Hz) را در تنظیمات VFD مشخص کنید.
   • تنظیمات حفاظتی مانند کنترل اضافه‌بار و تنظیم ولتاژ خروجی را انجام دهید.
   • پس از اتصال، موتور را روشن کرده و عملکرد آن را بررسی کنید.

مزایا و معایب استفاده از VFD

استفاده از VFD روشی کارآمد برای راه‌اندازی موتور سه فاز با برق تک فاز است.

مزایا:

1. بهره‌وری بالا و کاهش مصرف انرژی.
2. کنترل سرعت موتور بر اساس نیاز بار.
3. حفاظت از موتور در برابر اضافه‌بار و نوسانات ولتاژ.
4. راه‌اندازی نرم بدون شوک اولیه به موتور.

معایب:

1. هزینه بالا نسبت به روش خازنی.
2. نیاز به تنظیمات دقیق و برنامه‌ریزی اولیه.

استفاده از مبدل فاز چرخشی (Rotary Phase Converter – RPC)

مبدل فاز چرخشی (RPC) یکی از روش‌های تبدیل برق تک فاز به سه فاز واقعی است که با استفاده از یک موتور القایی یا ژنراتور داخلی، یک فاز سوم ایجاد می‌کند. این روش در مقایسه با روش‌های خازنی یا اینورتر، توان خروجی بهتری ارائه داده و عملکرد بهینه‌تری برای موتورهای صنعتی فراهم می‌کند. با این حال، هزینه اولیه و نیاز به فضای بیشتر از جمله چالش‌های آن محسوب می‌شود.

اصول عملکرد مبدل فاز چرخشی

مبدل فاز چرخشی از یک موتور کمکی یا ژنراتور داخلی برای تولید یک فاز سوم از برق تک فاز استفاده می‌کند. برق ورودی تک فاز به سیم‌پیچ‌های موتور داده می‌شود و از طریق چرخش روتور، یک ولتاژ سه فاز متعادل ایجاد می‌شود که می‌تواند موتورهای سه فاز را راه‌اندازی کند.

در مقایسه با سایر روش‌ها مانند خازن استاتیک یا اینورتر تک فاز به سه فاز، RPC توان واقعی سه فاز تولید کرده و عملکرد موتور را در شرایط کاری سنگین بهبود می‌بخشد. به همین دلیل، این روش برای کاربردهای صنعتی و بارهای حساس گزینه مناسبی است.

مدار اتصال و نحوه سیم‌کشی

برای نصب و راه‌اندازی مبدل فاز چرخشی، باید اتصالات برق ورودی، خروجی و سیم‌کشی موتور به درستی انجام شود. انتخاب ظرفیت مناسب مبدل نیز اهمیت بالایی دارد، زیرا توان آن باید متناسب با توان موتور و نیازهای بار مصرفی باشد. در ادامه، مراحل نصب و سیم‌کشی توضیح داده شده است:

مراحل نصب و سیم‌کشی:

1. انتخاب مبدل فاز چرخشی مناسب:
   • ظرفیت RPC را متناسب با توان موتور انتخاب کنید (معمولاً 1.5 برابر توان موتور).
   • توجه به نوع بار و نیازهای کاری برای انتخاب صحیح دستگاه ضروری است.
2. اتصال برق ورودی (تک فاز):
   • ورودی L و N را به برق شهری متصل کنید.
   • از فیوز حفاظتی مناسب برای جلوگیری از آسیب‌های الکتریکی استفاده کنید.
3. اتصال خروجی سه فاز به موتور:
   • فازهای U، V و W را به ترمینال‌های موتور وصل کنید.
   • جهت چرخش موتور را بررسی کنید و در صورت نیاز، جای دو فاز را تغییر دهید.
4. راه‌اندازی و تست عملکرد:
   • موتور را روشن کرده و ولتاژ خروجی را بررسی کنید.
   • در صورت لزوم، تنظیمات اضافه برای متعادل‌سازی ولتاژ فازها انجام دهید.

مزایا و معایب استفاده از مبدل فاز چرخشی

مبدل فاز چرخشی یکی از بهترین روش‌ها برای تولید برق سه فاز واقعی از برق تک فاز است، اما معایب خاص خود را نیز دارد.

مزایا:

1. ارائه توان واقعی سه فاز بدون افت ولتاژ و کاهش راندمان موتور.
2. عملکرد بهینه موتور در شرایط کاری سنگین و طولانی‌مدت.

معایب:

• هزینه بالا در مقایسه با روش‌های دیگر مانند اینورتر یا خازن استاتیک.
• نیاز به فضای بیشتر برای نصب و راه‌اندازی.
• هزینه‌های تعمیر و نگهداری به دلیل وجود قطعات متحرک و استهلاک مکانیکی.

مقایسه روش‌ها و انتخاب بهترین گزینه

برای راه‌اندازی موتور سه فاز با برق تک فاز، سه روش اصلی شامل استفاده از خازن استاتیک، اینورتر تک فاز به سه فاز (VFD) و مبدل فاز چرخشی (RPC) وجود دارد. هر یک از این روش‌ها مزایا و معایب خاص خود را دارند و بسته به نوع کاربرد، یکی از آن‌ها می‌تواند بهترین گزینه باشد. در انتخاب روش مناسب، فاکتورهایی مانند هزینه، کارایی، توان خروجی و نیازهای عملیاتی نقش تعیین‌کننده‌ای دارند.اینورتر سه فاز هر چند مورد بحث این مقاله نیست ولی پرکاربردترین اینورتر محسوب شده که در مورد نحوه کار اینورتر سه فاز نیز می توانید به قسمت مقالات سایت آزند اتوماسیون نیز مراجعه کنید.

مقایسه هزینه، کارایی و عملکرد:

• روش خازنی ارزان‌ترین گزینه است اما باعث کاهش توان موتور به حدود ۲/۳ مقدار نامی شده و برای مصارف دائمی مناسب نیست.
• اینورتر (VFD) کنترل بهتری روی سرعت و ولتاژ موتور ارائه می‌دهد، اما هزینه آن نسبت به روش خازنی بیشتر است.
• مبدل فاز چرخشی (RPC) توان واقعی سه فاز با عملکرد بهینه ایجاد می‌کند، اما گران‌ترین گزینه بوده و نیاز به فضای بیشتری دارد.

انتخاب بهترین روش بر اساس نیاز:

اگر هزینه اولویت اصلی باشد و کاهش توان موتور مشکلی ایجاد نکند، روش خازنی مناسب است. در کاربردهایی که کنترل سرعت و عملکرد بهینه موتور اهمیت دارد، VFD گزینه بهتری خواهد بود. اما برای بارهای صنعتی سنگین و نیاز به توان واقعی سه فاز، استفاده از مبدل فاز چرخشی (RPC) بهترین راهکار محسوب می‌شود.

سخن پایانی

در نهایت، انتخاب روش مناسب برای راه‌اندازی موتور سه فاز با برق تک فاز بستگی به نیاز خاص شما، میزان هزینه‌ و عملکرد مورد انتظار دارد. هر یک از روش‌های معرفی‌شده از جمله استفاده از خازن استاتیک، اینورتر تک فاز به سه فاز (VFD) و مبدل فاز چرخشی (RPC) مزایا و محدودیت‌های خاص خود را دارند که باید با دقت بررسی شوند. توجه به نوع کاربرد و شرایط عملیاتی می‌تواند به شما کمک کند تا بهترین گزینه را برای راه‌اندازی موتور سه فاز انتخاب کنید.

در این مسیر، مجموعه آزند اتوماسیون با بیش از یک دهه تجربه در زمینه تأمین و پشتیبانی تجهیزات اتوماسیون صنعتی، می‌تواند راهنمای شما در انتخاب و خرید تجهیزات مناسب باشد. این مجموعه فروش آنلاین کلیه تجهیزات اتوماسیون صنعتی از جمله سنسورها، پی‌ال‌سی‌ها، HMI، سرووها و منابع تغذیه را با قیمت‌های ویژه ارائه می‌دهد. برای دریافت مشاوره فنی و بهره‌مندی از خدمات فروش و پشتیبانی مجموعه آزند اتوماسیون، کافی است از وبسایت آن بازدید نمایید و خرید خود را به آسانی انجام دهید.

سوالات متداول

1. آیا می‌توان موتور سه فاز را به صورت مستقیم به برق تک فاز متصل کرد؟

✅ خیر، موتورهای سه فاز به برق تک فاز متصل نمی‌شوند. برای راه‌اندازی این موتورها به برق تک فاز، باید از روش‌های خاصی مانند استفاده از خازن استاتیک، اینورتر تک فاز به سه فاز (VFD) یا مبدل فاز چرخشی استفاده کرد.

2. استفاده از خازن استاتیک چه مزایایی دارد؟

✅ استفاده از خازن استاتیک برای راه‌اندازی موتور سه فاز با برق تک فاز ساده و کم‌هزینه است، اما تنها برای کاربردهای موقت و کم‌بار مناسب است و توان موتور به ۲/۳ مقدار نامی کاهش می‌یابد.

3. چرا استفاده از مبدل فاز چرخشی بهترین گزینه است؟

✅ مبدل فاز چرخشی توان واقعی سه فاز را تولید می‌کند و عملکرد موتور را به بهترین شکل ممکن ارائه می‌دهد، اما هزینه خرید و نگهداری آن بیشتر از سایر روش‌ها است.

4. چه مزیتی در استفاده از اینورتر تک فاز به سه فاز (VFD) وجود دارد؟

✅ اینورتر VFD قادر است سرعت و ولتاژ موتور را تنظیم کند و به موتور اجازه می‌دهد با کارایی بالا و عملکرد بهینه در شرایط مختلف بار کار کند. همچنین، راه‌اندازی نرم و محافظت از موتور را فراهم می‌کند.
