تنظیم پارامترهای اولیه اینورتر مدل MS300 دلتا

راهنمای تنظیم پارامترهای اولیه اینورتر دلتا مدل mS300

خلاصه‌سازی با

Google ما را به منابع منتخب خود در گوگل اضافه کنید

تنظیم پارامترهای اولیه اینورتر MS300 یکی از مهم‌ترین مراحل برای راه‌اندازی صحیح و جلوگیری از بروز خطا در عملکرد موتور است. اگر این مرحله به‌درستی انجام نشود، نه‌تنها راندمان سیستم کاهش پیدا می‌کند بلکه احتمال توقف خط تولید یا آسیب دیدن تجهیزات نیز افزایش می‌یابد. با رعایت اصول تنظیمات اولیه، می‌توان از تمام ظرفیت‌های اینورتر استفاده کرد و کنترل دقیق‌تری بر فرآیند داشت.

کاربرانی که به دنبال بهبود عملکرد ماشین‌آلات و صرفه‌جویی در انرژی هستند، معمولاً علاوه بر یادگیری تنظیم پارامترهای اولیه اینورتر MS300 به موضوع خرید تجهیزات اتوماسیون صنعتی مناسب نیز توجه می‌کنند. این مقاله به شکلی کاربردی و ساده، تمامی مراحل تنظیمات اولیه را توضیح می‌دهد و در ادامه به معرفی یکی از معتبرترین مراکز فروش اینورتر دلتا و تجهیزات اتوماسیون می‌پردازد تا مسیر انتخاب و خرید را برای شما کوتاه‌تر و مطمئن‌تر کند.

فهرست مطالب

اینورتر مدل MS300 برند دلتا چیست؟

MS300 یک درایو همه‌کاره و هوشمند است که برای کنترل دقیق سرعت و گشتاور موتورهای الکتریکی طراحی شده است. آشنایی با ساختار این محصول و نحوه تنظیم پارامترهای اولیه مدل MS300 نقش مهمی در افزایش بهره‌وری و کاهش خطاهای سیستم دارد. انتخاب اینورتر MS300 برای پروژه‌های صنعتی به دلیل انعطاف‌پذیری و قابلیت‌های گسترده آن بسیار رایج است.

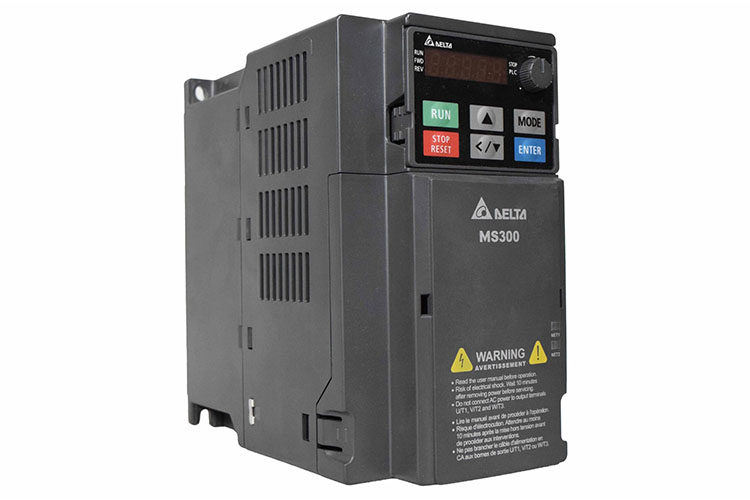

مشخصات فنی اینورتر دلتا MS300



پارامترهای اصلی در راه‌اندازی اولیه اینورتر MS300

در هنگام تنظیم پارامترهای اولیه اینورتر دلتا مدل MS300 توجه به پارامترهای کلیدی، عملکرد صحیح و ایمن سیستم را تضمین می‌کند. انتخاب مقادیر مناسب در این اینورتر صنعتی، باعث بهبود راندمان موتور و جلوگیری از بروز خطاهای عملکردی می‌شود.

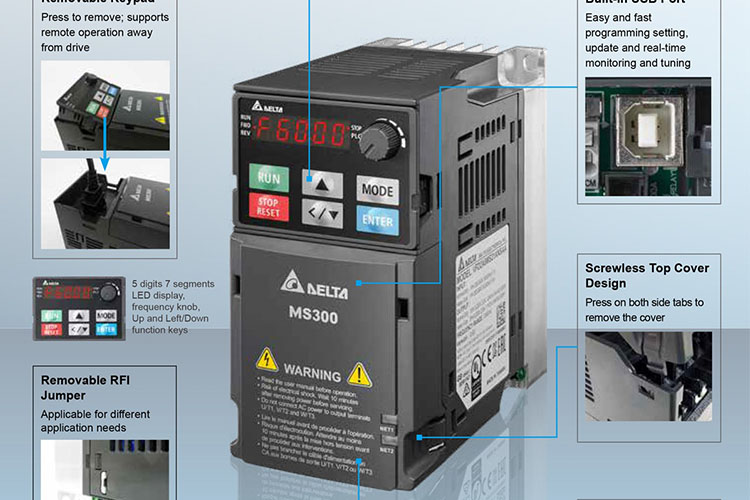

پارامترهای اصلی در راه‌اندازی اولیه اینورتر MS300

لیست پارامترهای ضروری برای شروع

برای شروع به کار اینورتر، برخی پارامترها باید پیش از هر اقدام دیگری تنظیم شوند. رعایت این مقادیر در فرآیند تنظیم پارامترهای اولیه اینورتر مدل MS300 دلتا باعث می‌شود موتور بدون اختلال و با حداکثر بازدهی کار کند:

  • تنظیم نوع موتور و مشخصات پلاک نامی آن
  • انتخاب فرکانس پایه بر اساس نیاز فرآیند
  • تعریف شتاب و ترمز مناسب برای کاربرد
  • انتخاب حالت کنترلی (V/F یا برداری بدون سنسور)

تنظیم فرکانس پایه، شتاب، ترمز، حالت کنترلی

انتخاب فرکانس پایه و تنظیم مقادیر شتاب و ترمز از مراحل کلیدی در تنظیم پارامترهای اولیه  MS300 محسوب می‌شود. علاوه بر این، انتخاب حالت کنترلی مناسب بر اساس نوع بار و دقت مورد انتظار، در عملکرد کلی سیستم تأثیر زیادی دارد. جدول زیر نمونه‌ای از مقادیر پیشنهادی است:

پارامترمقدار پیشنهادیتوضیحات
فرکانس پایه50 هرتزمتناسب با استاندارد شبکه برق
شتاب (Acceleration)5 ثانیهبر اساس نوع بار قابل تغییر
ترمز (Deceleration)5 ثانیهجلوگیری از شوک مکانیکی
حالت کنترلیV/F یا Sensorlessمتناسب با نوع کاربرد انتخاب شود



جدول تنظیم پارامترهای اولیه اینورتر MS300 دلتا

نام پارامتر در اینورتر MS300

کاربرد در راه‌اندازیمقدار پیشنهادی برای تنظیم اولیهنکات مهم تنظیم
فرکانس پایه موتور (Base Frequency)

وارد کردن اطلاعات اصلی موتور برای هماهنگ شدن اینورتر با موتورولتاژ، جریان، توان، فرکانس و دور موتور مطابق پلاکمهم‌ترین مرحله در تنظیمات اولیه اینورتر MS300 است؛ ورود اطلاعات اشتباه باعث کاهش دقت کنترل و ایجاد خطا می‌شود
فرکانس پایه موتور (Base Frequency)

مشخص کردن نوع موتور متصل به درایوموتور القایی (IM) یا موتور آهنربای دائم (PM)انتخاب صحیح نوع موتور باعث عملکرد بهتر در حالت کنترل برداری می‌شود
حداکثر فرکانس خروجی (Maximum Frequency)

تعیین بیشترین سرعت قابل دسترس موتور

معمولاً 50 تا 60Hzافزایش بیش از مقدار مجاز می‌تواند باعث کاهش عمر موتور شود
زمان شتاب‌گیری (Acceleration Time)

تعیین مدت زمان رسیدن موتور به سرعت تنظیم‌شده

5 تا 20 ثانیه بر اساس نوع بار

برای موتورهای با اینرسی بالا، زمان بیشتری برای جلوگیری از خطای اضافه جریان نیاز است

زمان کاهش سرعت (Deceleration Time)

تنظیم مدت توقف موتور هنگام کاهش سرعت

5 تا 20 ثانیه

تنظیم نامناسب این پارامتر می‌تواند باعث بروز خطای اضافه ولتاژ (OV) شود

مد کنترل موتور (Control Mode)


تعیین روش کنترل سرعت و گشتاور

V/F برای کاربردهای عمومی، Sensorless Vector برای کنترل دقیق‌تر

انتخاب حالت کنترلی مناسب باعث بهبود عملکرد اینورتر دلتا MS300 می‌شود

منبع فرمان حرکت (Run Command Source)

تعیین محل دریافت فرمان روشن و خاموش شدن موتور

کی‌پد، ترمینال ورودی یا شبکهدر سیستم‌های اتوماسیون معمولاً فرمان از PLC یا HMI ارسال می‌شود

منبع تنظیم سرعت (Frequency Command Source)تعیین روش تغییر سرعت موتورکی‌پد، ورودی آنالوگ، ارتباط RS485 یا شبکه

انتخاب صحیح این پارامتر برای کنترل سرعت در پروژه‌های صنعتی ضروری است

جریان نامی موتور (Motor Rated Current)تنظیم سطح حفاظت موتور در برابر اضافه بار

مطابق جریان درج‌شده روی پلاک موتور

مقدار اشتباه می‌تواند باعث عملکرد نادرست حفاظت اضافه جریان شود

مراحل گام‌به‌گام تنظیم اولیه اینورتر MS300 دلتا

اجرای درست مراحل تنظیم پارامترهای اولیه اینورتر مدل MS300 دلتا باعث می‌شود دستگاه بدون خطا راه‌اندازی شود و عملکرد موتور پایدار باشد. در این بخش، مراحل اصلی را مرور می‌کنیم که توسط نمایندگی اینورتر دلتا نیز به عنوان راهنمای استاندارد توصیه شده‌اند.

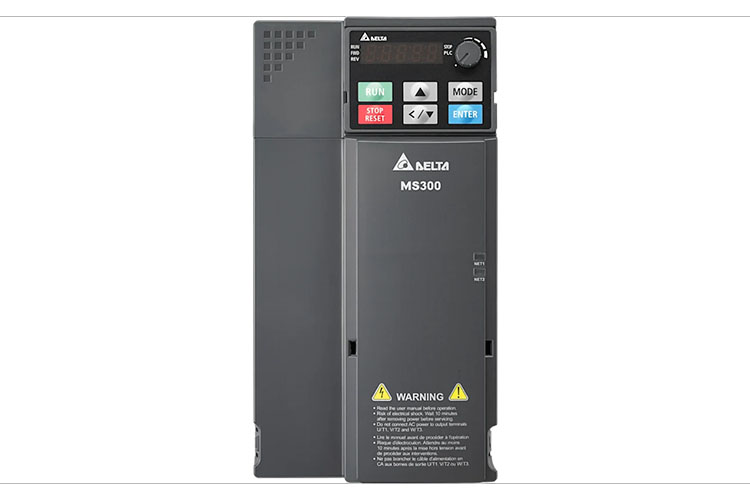

مراحل گام‌به‌گام تنظیم اولیه اینورتر دلتا MS300

مرحله اول: بازگردانی به تنظیمات کارخانه (Factory Reset)

در این مرحله تمام مقادیر پیشین پاک شده و دستگاه به حالت اولیه بازمی‌گردد. انجام این کار در شروع تنظیم پارامترهای اولیه اینورتر MS300 از بروز ناسازگاری در عملکرد جلوگیری می‌کند.

مرحله دوم: انتخاب نوع موتور (IM یا PM)

انتخاب صحیح نوع موتور برای دقت در کنترل و حفاظت الزامی است. در فرآیند تنظیم پارامترهای اولیه MS300، نوع موتور مشخص می‌شود تا پارامترها با ویژگی‌های موتور هماهنگ شوند.

مرحله سوم: ورود پارامترهای موتور

وارد کردن مقادیر پلاک موتور شامل ولتاژ، جریان و توان، عملکرد پایدار را تضمین می‌کند. این بخش از تنظیم پارامترهای اولیه MS300 مانع از خطاهای کنترلی و اضافه‌بار می‌شود.

مرحله چهارم: انتخاب مد کنترلی (V/F یا Sensorless Vector)

بر اساس نوع بار و نیاز فرآیند، حالت کنترل مناسب انتخاب می‌شود. استفاده صحیح از این حالت‌ها در تنظیم پارامترهای اولیه مدل MS300 باعث بهبود راندمان موتور می‌شود.

مرحله پنجم: تست و راه‌اندازی اولیه

پس از وارد کردن تمام مقادیر، تست عملکرد موتور و بررسی خطاها انجام می‌شود. این مرحله نهایی در تنظیم پارامترهای اولیه سری MS300 صحت تمامی تنظیمات را تأیید می‌کند.

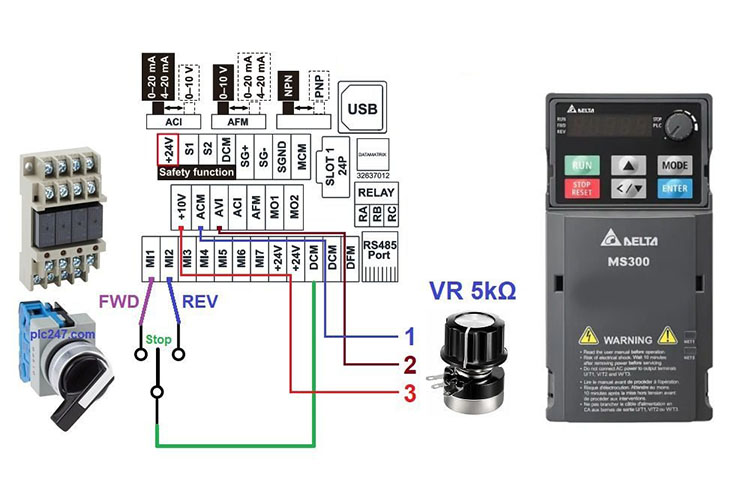

آموزش تصویری تنظیمات اولیه اینورتر MS300

برای درک بهتر مراحل تنظیم پارامترهای اولیه اینورتر MS300 دلتا، استفاده از آموزش تصویری می‌تواند روند یادگیری را ساده‌تر کند. در این بخش، تصویری از رابط کاربری و منوهای اصلی درایو ارائه شده تا کاربران با محیط تنظیمات آشنا شوند. این تصویر به عنوان مرجع سریع هنگام راه‌اندازی کاربرد خواهد داشت.

آموزش تصویری تنظیمات اولیه اینورتر MS300

نکات مهم هنگام تنظیم اینورتر MS300 دلتا

رعایت برخی نکات کلیدی در فرآیند تنظیم پارامترهای اولیه اینورتر مدل MS300 دلتا نه تنها از بروز خطا جلوگیری می‌کند، بلکه باعث افزایش طول عمر و پایداری سیستم نیز می‌شود. در این بخش، مهم‌ترین مواردی که باید در هنگام راه‌اندازی رعایت شوند بررسی شده‌اند.

جلوگیری از خطاهای رایج در هنگام تنظیم

خطاهای ناشی از ورود نادرست اطلاعات موتور یا انتخاب ناصحیح مد کنترلی می‌تواند به توقف سیستم منجر شود. انجام دقیق تنظیم پارامترهای اولیه اینورتر مدل MS300 دلتا و بررسی دوباره مقادیر وارد شده، خطر بروز خطا را به حداقل می‌رساند. توجه به دفترچه راهنما و استفاده از مقادیر پیشنهادی کارخانه توصیه می‌شود.

نکات ایمنی در راه‌اندازی اولیه

ایمنی در زمان کار با اینورتر موضوعی حیاتی است و در مراحل تنظیم پارامترهای اولیه اینورتر مدل MS300 دلتا نباید نادیده گرفته شود. استفاده از تجهیزات حفاظتی و رعایت نکات پایه، احتمال آسیب به تجهیزات و اپراتور را کاهش می‌دهد. مهم‌ترین نکات ایمنی شامل موارد زیر است:

  • قطع کامل برق پیش از باز کردن درایو
  • استفاده از دستکش و عینک حفاظتی
  • بررسی کامل اتصالات زمین و سیم‌کشی
  • انجام تست در حالت بی‌باری پیش از راه‌اندازی اصلی

سوالات پرتکرار درباره تنظیم اینورتر MS300

کاربران در زمان تنظیم پارامترهای اولیه اینورتر سری MS300 معمولاً با پرسش‌ها و چالش‌هایی روبه‌رو می‌شوند که در صورت نادیده گرفتن، می‌تواند فرآیند راه‌اندازی را طولانی و پرخطا کند. این بخش با هدف پاسخ به متداول‌ترین سوالات تهیه شده است تا کاربران بتوانند سریع‌تر مشکلات را شناسایی و برطرف کنند. رعایت این راهکارها، موجب صرفه‌جویی در زمان و افزایش راندمان سیستم خواهد شد.

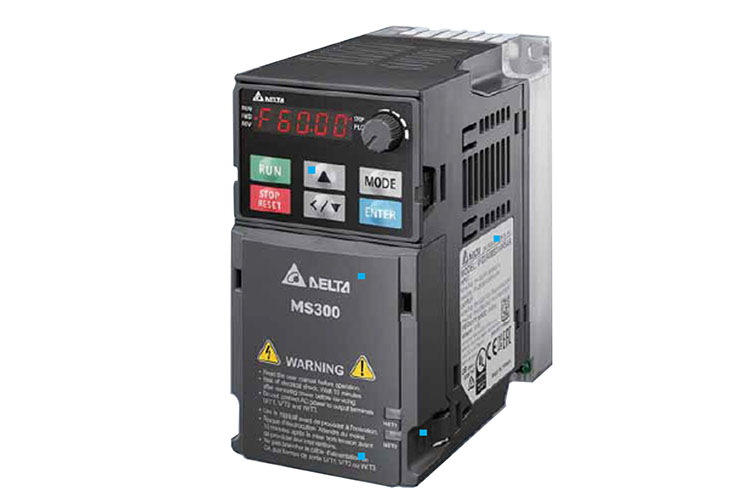

سوالات پرتکرار درباره تنظیم اینورتر دلتا MS300

چطور خطای OVC یا OV را برطرف کنیم؟

خطای OVC یا OV به دلیل افزایش ولتاژ یا جریان بیش از حد در مدار رخ می‌دهد و معمولاً ناشی از شتاب‌گیری سریع یا بار بیش‌ازحد موتور است. در فرآیند تنظیم پارامترهای اولیه اینورتر دلتا مدل MS300 لازم است مقادیر شتاب (Acceleration) و ترمز (Deceleration) را متناسب با نوع بار کاهش دهید و سلامت کابل‌ها و اتصالات را بررسی کنید. همچنین بررسی ولتاژ ورودی و تطابق آن با مشخصات موتور نقش مهمی در رفع این خطا دارد.

چرا موتور بعد از تنظیم روشن نمی‌شود؟

یکی از مشکلات رایج پس از تنظیم پارامترهای اولیه اینورتر دلتا مدل MS300 روشن نشدن موتور است. این اتفاق معمولاً به دلیل اشتباه در ورود پارامترهای موتور، انتخاب نادرست نوع موتور (IM یا PM) یا فعال نبودن سیگنال فرمان رخ می‌دهد. بررسی دوباره پارامترهای پلاک موتور، صحت سیم‌کشی ورودی و اطمینان از فعال بودن ورودی Run یا سیگنال کنترلی می‌تواند این مشکل را برطرف کند.

چطور فرکانس پیش‌فرض را تغییر دهیم؟

تغییر فرکانس پیش‌فرض به کاربران این امکان را می‌دهد که سرعت و گشتاور موتور را بر اساس نیاز پروژه کنترل کنند. این تغییر از طریق منوی اختصاصی در بخش تنظیم پارامترهای اولیه اینورتر MS300 انجام می‌شود و کافی است مقدار فرکانس پایه (مثلاً 50H) به مقدار موردنظر تغییر کند. پس از انجام تغییرات، ذخیره تنظیمات و تست عملکرد موتور برای اطمینان از صحت مقادیر ضروری است:

  • ورود به منوی فرکانس و انتخاب پارامتر پایه
  • تغییر مقدار فرکانس به عدد دلخواه
  • ذخیره‌سازی و اجرای تست عملکرد موتور

بررسی تفاوت اینورتر MS300 با مدل‌های دیگر دلتا

شناخت تفاوت‌های مدل‌ها برای انتخاب صحیح اینورتر اهمیت زیادی دارد. در فرآیند تنظیم پارامترهای اولیه MS300، آگاهی از ویژگی‌های منحصر به فرد آن در مقایسه با مدل‌های دیگر مانند C200 و VFD-E به کاربر کمک می‌کند تا انتخاب بهتری داشته باشد. این مقایسه مسیر تصمیم‌گیری را ساده‌تر و دقیق‌تر می‌کند.

مقایسه با C200 و VFD-E

مدل MS300 در مقایسه با C200 و VFD-E امکانات بیشتری برای انعطاف‌پذیری در کنترل موتور ارائه می‌دهد. در تنظیم پارامترهای اولیه MS300، قابلیت‌های پیشرفته‌تری مانند PLC داخلی، پشتیبانی از پروتکل‌های ارتباطی متنوع و کنترل دقیق‌تر سرعت و گشتاور در دسترس قرار دارد. این تفاوت‌ها باعث شده MS300 برای طیف گسترده‌ای از کاربردهای صنعتی گزینه‌ای محبوب‌تر باشد.

از نظر ساختار فیزیکی و تنظیمات نرم‌افزاری نیز مدل MS300 برتری دارد. پشتیبانی از فرکانس‌های بالا و وجود Brake Chopper داخلی، فرآیند تنظیم پارامترهای اولیه اینورتر مدل MS300 را ساده‌تر و سریع‌تر کرده است. در مقابل، مدل‌های C200 و VFD-E بیشتر برای کاربردهای سبک‌تر و عمومی‌تر مناسب هستند.

ویژگی‌هاMS300C200VFD-E
PLC داخلیدارد (2K Steps)نداردندارد
Brake Chopper داخلیداردنداردندارد
پشتیبانی شبکه صنعتیModbus, CANopen, Ethernet/IPمحدود (Modbus)محدود (Modbus)
حداکثر فرکانس خروجی599 هرتز400 هرتز400 هرتز
ابعاد و طراحی فشردهبلهمعمولیمعمولی

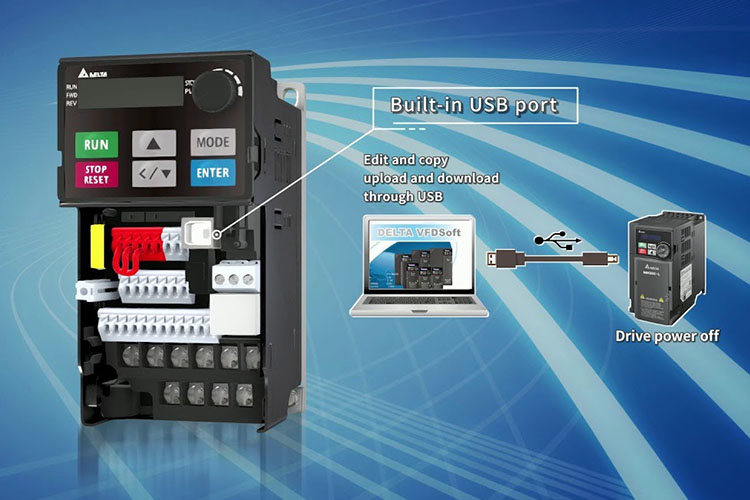

مزایای انتخاب MS300 برای پروژه‌های جدید

سخن آخر

درک صحیح و اجرای اصولی تنظیم پارامترهای اولیه MS300 نقش مهمی در افزایش راندمان، کاهش خطا و طول عمر تجهیزات دارد. با رعایت این تنظیمات و توجه به جزئیات فنی، می‌توان عملکرد موتور و فرآیندهای صنعتی را به سطحی پایدار و ایمن ارتقاء داد. این موضوع برای همه صنایعی که نیاز به کنترل دقیق موتور دارند، اهمیت ویژه‌ای دارد.

برای تهیه اینورترهای اصل و دریافت مشاوره تخصصی در زمینه تنظیم پارامترهای اولیه اینورتر MS300، فروشگاه آزند اتوماسیون به‌عنوان یکی از معتبرترین مراکز فروش و خدمات پس از فروش در حوزه اتوماسیون صنعتی و نمایندگی دلتا آماده خدمت‌رسانی است. این مجموعه با ارائه محصولات اورجینال و پشتیبانی فنی، روند خرید و راه‌اندازی را برای مشتریان آسان و مطمئن می‌کند.




سوالات متداول

1. از کجا مطمئن شوم اینورتر MS300 اصل است؟

با خرید از مراکز معتبر و دارای گارانتی رسمی مانند آزند اتوماسیون می‌توانید از اصل بودن کالا اطمینان حاصل کنید.

2. آیا اینورتر MS300 برای موتورهای کوچک مناسب است؟

بله، این مدل در توان‌های مختلف عرضه می‌شود و قابلیت کنترل موتورهای کوچک را هم دارد.

3. آیا نیاز به خرید تجهیزات جانبی برای نصب MS300 دارم؟

در بسیاری از کاربردها بدون تجهیزات جانبی اضافی راه‌اندازی انجام می‌شود، اما برای کاربردهای خاص ممکن است نیاز به فیلتر یا مقاومت ترمز باشد.

4. نحوه انتخاب توان مناسب اینورتر چگونه است؟

باید توان موتور، نوع بار و شرایط کاری بررسی شود تا توان مناسب اینورتر انتخاب شود.

5. آیا امکان به‌روزرسانی نرم‌افزار اینورتر وجود دارد؟

بله، از طریق پورت‌های ارتباطی موجود می‌توان نرم‌افزار دستگاه را به‌روزرسانی کرد.
