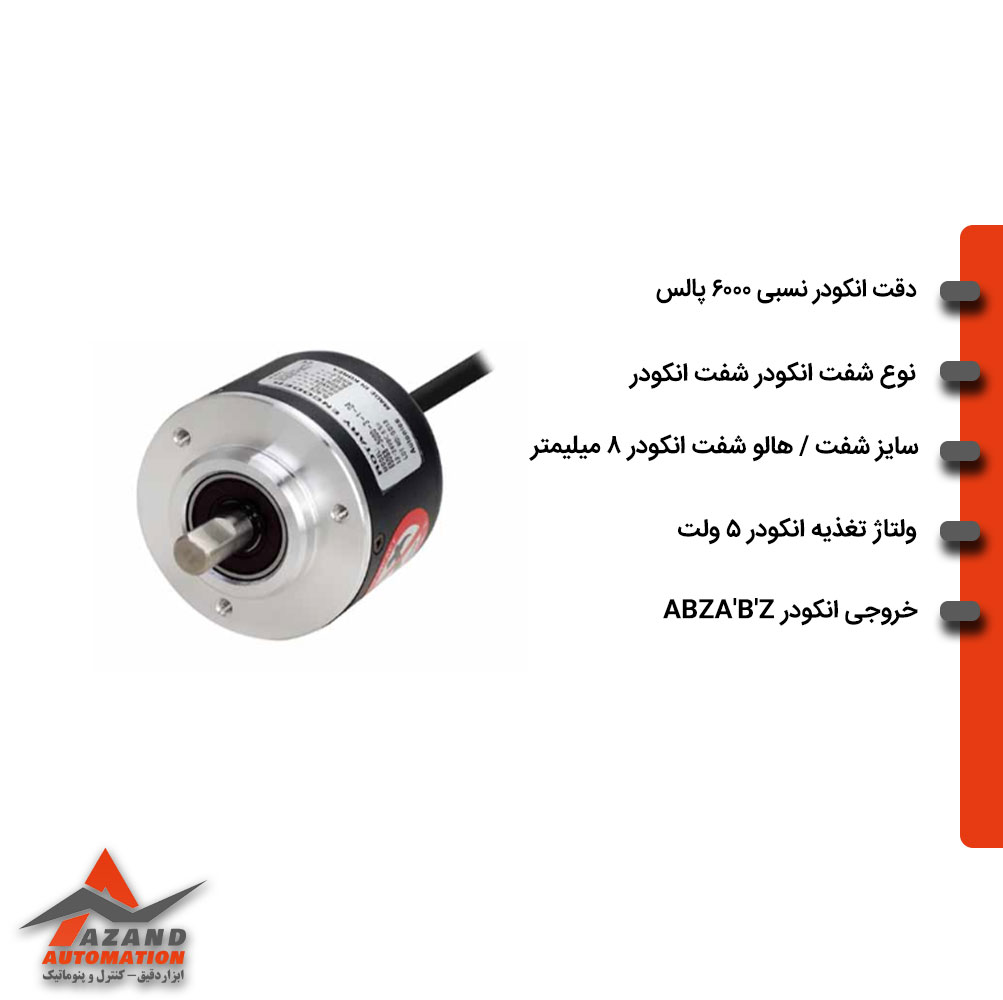

انکودر 6000 پالس سایز 50 اتونیکس مدل AUTONICS-E50S8-6000-6-L-5

انکودر آتونیکس مدل E50S8-6000-6-L-5 از سری پرکاربرد E50S برند Autonics، یکی از انکودرهای افزایشی دقیق با طراحی شفت سالید (Solid Shaft) است. این مدل با قطر بدنه ۵۰ میلی‌متر و شفت ۸ میلی‌متری، برای کاربردهای صنعتی با سرعت و دقت بالا طراحی شده است. رزولوشن بسیار بالای ۶۰۰۰ پالس بر دور (PPR) در کنار خروجی Line Driver، این انکودر را به گزینه‌ای حرفه‌ای برای سیستم‌های کنترل حرکت دقیق، سروو سیستم‌ها و ماشین‌آلات پرسرعت تبدیل کرده است.

مشخصات فنی انکودر آتونیکس مدل E50S8-6000-6-L-5

قبل از انتخاب و نصب انکودر، بررسی دقیق مشخصات فنی برای اطمینان از سازگاری با سیستم کنترل ضروری است. در جدول زیر مشخصات کامل این مدل آورده شده است:

عملکرد و نحوه کار انکودر آتونیکس مدل E50S8-6000-6-L-5

این انکودر با چرخش محور، سیگنال‌های مربعی فاز A و B را با اختلاف فاز ۹۰ درجه تولید می‌کند که امکان تشخیص جهت چرخش را فراهم می‌کند. وجود سیگنال Z (Index) نیز در هر دور کامل، یک پالس مرجع برای تعیین موقعیت صفر سیستم ایجاد می‌کند.

خروجی Line Driver در این مدل، سیگنال‌های تفاضلی (A/A̅، B/B̅، Z/Z̅) تولید می‌کند که باعث کاهش نویز و افزایش پایداری انتقال داده در فواصل طولانی می‌شود. به همین دلیل این مدل برای محیط‌هایه‌های صنعتی دارای نویز الکتریکی بالا و سیستم‌های CNC یا سروو بسیار مناسب است.

نکات نصب و ایمنی انکودر آتونیکس مدل E50S8-6000-6-L-5

برای حفظ دقت و افزایش طول عمر انکودر، رعایت نکات زیر ضروری است:

• هم‌راستایی دقیق بین شفت موتور و شفت انکودر برقرار شود تا از وارد شدن بار شعاعی و محوری جلوگیری گردد.
• از کوپلینگ انعطاف‌پذیر مناسب استفاده کنید تا لرزش و ضربه مستقیم به شفت منتقل نشود.
• کابل شیلددار را به زمین (GND) متصل کنید تا نویز محیطی کاهش یابد.
• از اعمال ولتاژ بیش از 5VDC خودداری کنید؛ این مدل مخصوص تغذیه 5 ولت است.
• حداکثر سرعت چرخش نباید از 5000 rpm بیشتر شود.
• با توجه به IP50 بودن، در محیط‌های دارای گرد و غبار یا رطوبت بالا از کاور حفاظتی استفاده شود.
• پیش از راه‌اندازی، تست عایقی و بررسی اتصال صحیح سیگنال‌های تفاضلی توصیه می‌شود.

مزایا و محدودیت‌های انکودر آتونیکس مدل E50S8-6000-6-L-5

. مزایا

• رزولوشن بسیار بالا (6000 PPR) برای کاربردهای دقیق
• خروجی Line Driver مقاوم در برابر نویز
• مناسب برای کابل‌کشی طولانی
• بدنه مستحکم Ø50 میلی‌متر
• دقت بالا در سیستم‌های CNC و سروو

. محدودیت‌ها / نکات قابل توجه

• نیازمند تغذیه دقیق 5VDC
• درجه حفاظت IP50 (مناسب محیط‌های صنعتی خشک)
• حساس به نصب نادرست و اعمال بار مکانیکی
• در صورت استفاده بدون سیگنال تفاضلی، مزیت ضد نویز کاهش می‌یابد

کاربردهای معمول انکودر 6000 پالس سایز 50 آتونیکس مدل E50S8-6000-6-L-5

به دلیل رزولوشن بالا و خروجی تفاضلی، این مدل در پروژه‌های دقیق صنعتی کاربرد گسترده دارد:

• سیستم‌های CNC و ماشین‌ابزار دقیق
• سروو موتور و کنترل حلقه بسته (Closed-Loop)
• دستگاه‌های چاپ و بسته‌بندی پرسرعت
• خطوط تولید با کنترل موقعیت دقیق
• تجهیزات اندازه‌گیری سرعت و موقعیت با حساسیت بالا
• سیستم‌های اتوماسیون صنعتی پیشرفته

دانلود کاتالوگ جامع انکودر آتونیکس

برای بررسی جزئیات کامل سری E50S، ابعاد مکانیکی دقیق، نمودارهای فرکانس و اطلاعات سیم‌بندی، می‌توانید کاتالوگ جامع انکودرهای Autonics را دریافت نمایید.

خرید انکودر آتونیکس مدل E50S8-6000-6-L-5

انکودر آتونیکس مدل E50S8-6000-6-L-5 با رزولوشن 6000 پالس و خروجی Line Driver، گزینه‌ای حرفه‌ای برای پروژه‌های دقیق صنعتی است. هنگام ثبت سفارش، حتماً نوع ورودی PLC یا کنترلر (TTL/Line Driver)، طول کابل مورد نیاز، شرایط محیطی و سرعت عملیاتی سیستم را اعلام نمایید تا انتخابی کاملاً منطبق با نیاز پروژه داشته باشید.

قیمت انکودر آتونیکس مدل E50S8-6000-6-L-5

قیمت این انکودر بسته به شرایط بازار، موجودی، نرخ ارز و هزینه واردات متغیر است. برای دریافت قیمت به‌روز و مشاوره فنی تخصصی، پیشنهاد می‌شود با کارشناسان فروش تجهیزات اتوماسیون صنعتی تماس بگیرید.

نتیجه‌گیری

انکودر آتونیکس مدل E50S8-6000-6-L-5 با رزولوشن بسیار بالا، خروجی Line Driver ضدنویز و طراحی صنعتی مستحکم، انتخابی حرفه‌ای برای کاربردهایی است که دقت، سرعت و پایداری سیگنال در آن‌ها اهمیت بالایی دارد. اگر پروژه شما نیازمند اندازه‌گیری بسیار دقیق موقعیت و سرعت است، این مدل می‌تواند یکی از بهترین گزینه‌های موجود در بازار باشد.
