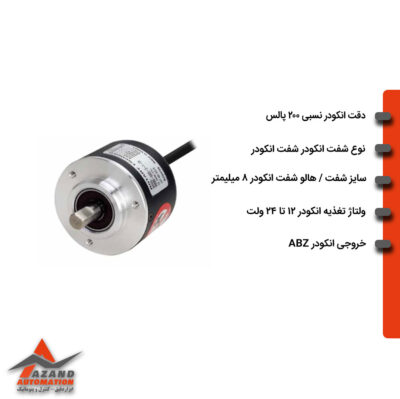

انکودر Autonics E50S8-200-3-T-24 یک مدل افزایشی (incremental) از سری E50S است که برای کاربردهای صنعتی با نیاز به دقت متوسط-بالا طراحی شده است. این انکودر دارای قطر بدنه ۵۰ میلیمتر و شفت Ø۸ میلیمتر است، بنابراین گزینهی مناسبی برای موتورهای بزرگتر یا ماشینآلاتی است که فضای نصب آنها اجازه استفاده از انکودرهای کوچکتر را نمیدهد.
ساختار و عملکرد انکودر آتونیکس مدل E50S8-200-3-T-24
در انکودر Autonics E50S8-200-3-T-24 ساختار داخلی بر پایه سیستم اپتیکی طراحی شده است؛ داخل دستگاه یک دیسک شفاف با شیارهای منظم وجود دارد که هنگام چرخش، عبور نور را قطع و وصل کرده و پالسهای افزایشی تولید میکند. این پالسها توسط سنسور نوری تشخیص داده شده و به سیگنالهای دیجیتال سه فاز A، B و Z تبدیل میشوند. خروجی این مدل از نوع Totem-Pole (HTL) است که سیگنال قوی و پایدار برای ورودی PLC فراهم میکند. شفت ۸ میلیمتری و بدنه ۵۰ میلیمتری آن ثبات مکانیکی بالایی ایجاد کرده و برای کاربردهای صنعتی سنگین مناسب است. سرعت پاسخدهی بالا و امکان تحمل چرخش تا ۵۰۰۰ دور در دقیقه باعث میشود در سیستمهای سرعت بالا عملکرد دقیقی داشته باشد. تغذیه ۱۲–۲۴ ولت DC نیز انعطافپذیری بالایی در اتصال به کنترلرهای مختلف ایجاد میکند. درجه حفاظت IP50 ساختار داخلی را در برابر گرد و غبار متوسط محافظت کرده و عمر مفید دستگاه را افزایش میدهد.
ویژگیهای طراحی انکودر آتونیکس مدل E50S8-200-3-T-24
طراحی این انکودر با بدنه ۵۰ میلیمتری و شفت ۸ میلیمتری، استحکام بالا و نصب پایدار را فراهم میکند. خروجی Totem-Pole کیفیت سیگنال را افزایش داده و مقاومت بیشتری در برابر نویز ارائه میدهد. ساختار اپتیکی دقیق آن پالسهای یکنواخت و قابلاعتماد تولید میکند و تغذیه ۱۲–۲۴ ولت DC نیز انعطافپذیری بالایی در سیستمهای صنعتی ایجاد میکند.
| ویژگی | مشخصات |
|---|---|
| مدل | AUTONICS E50S8-200-3-T-24 |
| نوع انکودر | افزایشی (Incremental) |
| رزولوشن | 200 پالس بر دور |
| قطر بدنه | 50 میلیمتر |
| قطر شفت | 8 میلیمتر |
| تعداد فاز | A / B / Z |
| نوع خروجی | Totem-Pole (HTL) |
| ولتاژ تغذیه | 12–24V DC |
| حداکثر سرعت | 5000 rpm |
| درجه حفاظت | IP50 |
| نوع اتصال کابل | خروجی کابل از پشت (T) |
عملکرد سیگنال و جهتیابی انکودر آتونیکس مدل E50S8-200-3-T-24
در انکودر Autonics E50S8-200-3-T-24 سیگنالها بهصورت افزایشی و در سه فاز A، B و Z تولید میشوند. فازهای A و B با اختلاف فاز ۹۰ درجه عمل میکنند و همین اختلاف باعث میشود جهت چرخش شفت تشخیص داده شود؛ زمانیکه پالس A جلوتر از B باشد، چرخش در جهت مستقیم و اگر B جلوتر باشد، چرخش معکوس تشخیص داده میشود. فاز Z بهعنوان پالس مرجع در هر دور تنها یکبار فعال میشود و برای همترازی موقعیت صفر موتور یا تجهیزات دوار استفاده میگردد. این انکودر آتونیکس خروجی Totem-Pole سیگنالهایی قوی و با ایمنی بیشتر در برابر نویز ارائه میدهد که برای ورودی PLC و کنترلرهای صنعتی بسیار مناسب است. این ساختار باعث میشود انکودر در سرعتهای بالا نیز پالس یکنواخت و بدون خطا ارسال کند. ترکیب این سه فاز، امکان اندازهگیری دقیق سرعت، شمارش پالس و تعیین جهت حرکت را در سیستمهای صنعتی فراهم میکند.
کاربردهای صنعتی انکودر 200 پالس سایز 50 اتونیکس مدل E50S8-200-3-T-24
انکودر 200 پالس سایز 50 اتونیکس مدل E50S8-200-3-T-24 در بسیاری از صنایع به دلیل دقت مناسب، بدنه مقاوم و سیگنال پایدار کاربرد گستردهای دارد. مهمترین کاربردهای صنعتی این مدل شامل موارد زیر است:
- کنترل سرعت و فیدبک موتورهای AC و DC در ماشینآلات سنگین و نیمهسنگین
- نوار نقاله ها و سیستمهای انتقال مواد برای شمارش، کنترل سرعت و پایش حرکت
- ماشینآلات بستهبندی جهت هماهنگی دقیق بین بخشهای مکانیکی و کنترل خطوط
- تجهیزات CNC، تراش و فرز برای پایش موقعیت و سرعت اسپیندل
- ماشینآلات چاپ و برش اتوماتیک برای همتراز کردن موقعیت و جلوگیری از خطای برش
- سامانههای روباتیک و اتوماسیون صنعتی که نیاز به فیدبک موقعیتی سریع و دقیق دارند
- پرسها و دستگاههای فرمدهی فلز جهت کنترل ریتم حرکت و سنجش تعداد سیکل
- خطوط تولید با سرعت بالا که به پالسهای یکنواخت و بدون نویز نیاز دارند
- اگر بخواهی، میتونم مزایا، معایب، یا نکات انتخاب این مدل نسبت به مدلهای مشابه را هم آماده کنم.
مزایا و ویژگیهای کلیدی انکودر 200 پالس سایز 50 آتونیکس مدل E50S8-200-3-T-24
- طراحی بدنهای بزرگ و پایدار (قطر ۵۰ میلیمتر، شفت ۸ میلیمتر) که استحکام مکانیکی بالا و نصب محکم را تضمین میکند.
- رزولوشن ۲۰۰ پالس بر دور که امکان سنجش دقیق موقعیت و سرعت را فراهم میآورد، بدون اینکه پردازش سیگنال خیلی پیچیده شود.
- خروجی Totem-Pole (HTL) مقاوم در برابر نویز، مناسب برای اتصال به PLC یا کنترلر صنعتی.
- تامین تغذیه در بازه ۱۲ تا ۲۴ ولت DC، که انعطافپذیری زیادی برای استفاده در سیستمهای مختلف صنعتی ایجاد میکند.
- سرعت چرخش قابل قبول تا ۵۰۰۰ دور در دقیقه که امکان استفاده در کاربردهای دینامیک را میدهد.
- گشتاور راهاندازی نسبتاً کم (حدود ۷۰ gf·cm)، که فشار مکانیکی روی شفت را کاهش میدهد.
- ساختار محافظتی IP50 مناسب برای محیطهای صنعتی با گرد و غبار متوسط.
- کابل ۲ متری با اتصال محوری که نصب را در سیستمهایی با محدودیت فضا تسهیل میکند.
- این ویژگیها باعث میشود که این انکودر گزینهای پایدار، دقیق و انعطافپذیر برای سیستمهای صنعتی با نیاز به بازخورد حضور داشته باشد
نکات نصب و راهاندازی انکودر آتونیکس مدل E50S8-200-3-T-24
● هممحور بودن شفت
پیش از نصب، مطمئن شوید شفت موتور و شفت انکودر کاملاً هممحور هستند. عدم همراستایی باعث ایجاد لرزش، خطای پالس و کاهش عمر انکودر میشود.
● استفاده از کوپلینگ مناسب
برای جلوگیری از تنش و انتقال ضربه به شفت، از کوپلینگ انعطافپذیر استفاده کنید. کوپلینگهای سخت میتوانند به یاتاقانهای انکودر آسیب بزنند.
● اتصال صحیح سیمها
خروجی این مدل از نوع Totem-Pole است، بنابراین باید سیمها دقیقاً مطابق دیتاشیت و رنگبندی کارخانه به ورودی PLC یا کنترلر متصل شوند. اشتباه در سیمکشی میتواند باعث نویز یا عدم تولید سیگنال شود.
● محافظت در برابر لرزش و ضربه
انکودر را روی سطح محکم نصب کرده و از پایه یا بستهای مناسب استفاده کنید تا لرزشهای اضافی به آن منتقل نشود.
● جلوگیری از کشش کابل
کابل ۲ متری دستگاه باید بدون کشیدگی نصب شود. از گیره یا بستکابل برای مهار و جلوگیری از فشار به سوکت ورودی انکودر استفاده کنید.
● رعایت فاصله مناسب از منابع نویز
منابعی مانند اینورتر، کنتاکتور و کابلهای قدرت میتوانند نویز ایجاد کنند. کابل انکودر را از مسیر کابلهای قدرت دور نگه دارید و در صورت امکان از کابل شیلددار استفاده کنید.
● تست اولیه پس از نصب
بعد از راهاندازی، با چرخاندن شفت موتور سرعت پایین، صحت پالس، جهت چرخش و عملکرد فاز Z را روی PLC یا کنترلر بررسی کنید.
● رعایت دمای کاری و شرایط محیطی
این مدل دارای حفاظت IP50 است، پس نباید در محیطهایی با رطوبت بالا، آلودگی زیاد یا تماس مستقیم با مایعات نصب شود.
خرید انکودر 200 پالس سایز 50 اتونیکس مدل AUTONICS-E50S8-200-3-T-24
برای خرید انکودر Autonics E50S8-200-3-T-24، ابتدا اطمینان حاصل کنید که فروشنده معتبر اتوماسیون صنعتی است و مدل دقیقا مطابق مشخصات فنی شما را ارائه میدهد. در داخل ایران، از توزیعکنندگان ابزار دقیق استعلام قیمت بگیرید چون ممکن است موجودی محدود و قیمت متفاوت باشد. در نهایت، بررسی شرایط گارانتی، پشتیبانی فنی و زمان تحویل (Lead Time) را فراموش نکنید تا خریدی مطمئن و مطابق نیاز سیستم داشته باشید شما از طریق آزند اتوماسیون، نمایندگی رسمی آتونیکس در ایران اقدام نمایید. آزند اتوماسیون با دارا بودن موجودی کامل سری E20، E40، E50 و E60 و ارائهی ضمانت اصالت کالا و مشاوره تخصصی فنی، یکی از مطمئنترین مراکز خرید تجهیزات اتوماسیون صنعتی است.
قیمت انکودر 200 پالس سایز 50 اتونیکس مدل AUTONICS-E50S8-200-3-T-24
قیمت انکودر 200 پالس سایز 50 اتونیکس مدل AUTONICS-E50S8-200-3-T-24 به عوامل متعددی از جمله نرخ ارز، شرایط واردات و میزان موجودی وابسته است. با توجه به نوسانات بازار تجهیزات اتوماسیون، توصیه میشود برای اطلاع از قیمت روز، موجودی انبار و شرایط خرید عمده یا همکاری شرکتی، با کارشناسان فروش آزند اتوماسیون تماس بگیرید. این مجموعه با عرضه مستقیم از منبع اصلی و حذف واسطهها، محصولات Autonics را با بهترین قیمت بازار و تضمین کیفیت اصلی ارائه میدهد. در صورت خرید عمده، تخفیفهای همکاری و قراردادهای تامین دورهای نیز در دسترس مشتریان صنعتی قرار دارد.
