انکودر آتونیکس مدل E40H8-1024-6-L-5 از نوع افزایشی (Incremental Hollow Shaft Encoder) است که از سیستم اپتیکال انکسار نور برای تولید پالسهای دیجیتال استفاده میکند. دیسک شفاف داخلی با ۱۰۲۴ شیار نوری در هر دور، هنگام چرخش توسط LED مادون قرمز و سنسور فوتوالکتریک خوانده میشود و سیگنالهای دیجیتال مربعی شکل (TTL level) در سه فاز A، B و Z ایجاد میگردند.
ترتیب فازهای A و B با اختلاف فاز ۹۰ درجه الکتریکی طراحی شده تا جهت چرخش (Clockwise یا Counterclockwise) توسط کنترلر قابل تشخیص باشد. فاز Z به عنوان پالس مبنا (Index pulse) در هر دور یکبار تولید میشود که برای صفر کردن موقعیت یا همترازی محور استفاده میشود.
خروجی سیگنال و درایور انکودر آتونیکس مدل E40H8-1024-6-L-5
در این انکودر آتونیکس، نوع خروجی Line Driver (RS-422) است. این به معنای وجود سیگنالهای تفاضلی (A/A⁻، B/B⁻، Z/Z⁻) است که برای انتقال پایدار داده در محیطهای نویزی و طول کابل زیاد طراحی شدهاند. این ساختار، بهویژه در ماشینآلات صنعتی که اینورترها و موتورهای سروو نویز الکتریکی تولید میکنند، باعث کاهش تداخل الکترومغناطیسی (EMI) و افزایش دقت در تشخیص پالسها توسط ورودی دیجیتال کنترلر یا PLC میشود.
ولتاژ تغذیه این انکودر ۵ ولت DC ±۵٪ است؛ در نتیجه باید از منبع تغذیه رگولهشده با ریپل کمتر از ۵۰ mVp-p استفاده شود. افت ولتاژ در طول کابل نباید از ۰.۵ ولت تجاوز کند، در غیر این صورت دامنه سیگنال خروجی کاهش یافته و ممکن است کنترلر پالسها را اشتباه بخواند.
مشخصات دینامیکی انکودر 1024 پالس سایز 40 اتونیکس مدل AUTONICS-E40H8-1024-6-L-5

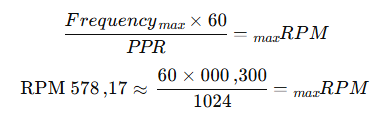

حداکثر فرکانس پاسخدهی انکودر ۳۰۰ کیلوهرتز است. بنابراین برای محاسبه حداکثر سرعت مجاز واقعی بر اساس رزولوشن (۱۰۲۴ پالس)، میتوان از رابطه زیر استفاده کرد:
اما با توجه به محدودیت مکانیکی یاتاقانها، مقدار مجاز در دیتاشیت ۵۰۰۰ RPM تعیین شده تا از گرم شدن بیش از حد و افت عمر مکانیکی جلوگیری شود.
دانلود کاتالوگ جامع انکودر اتونیکس

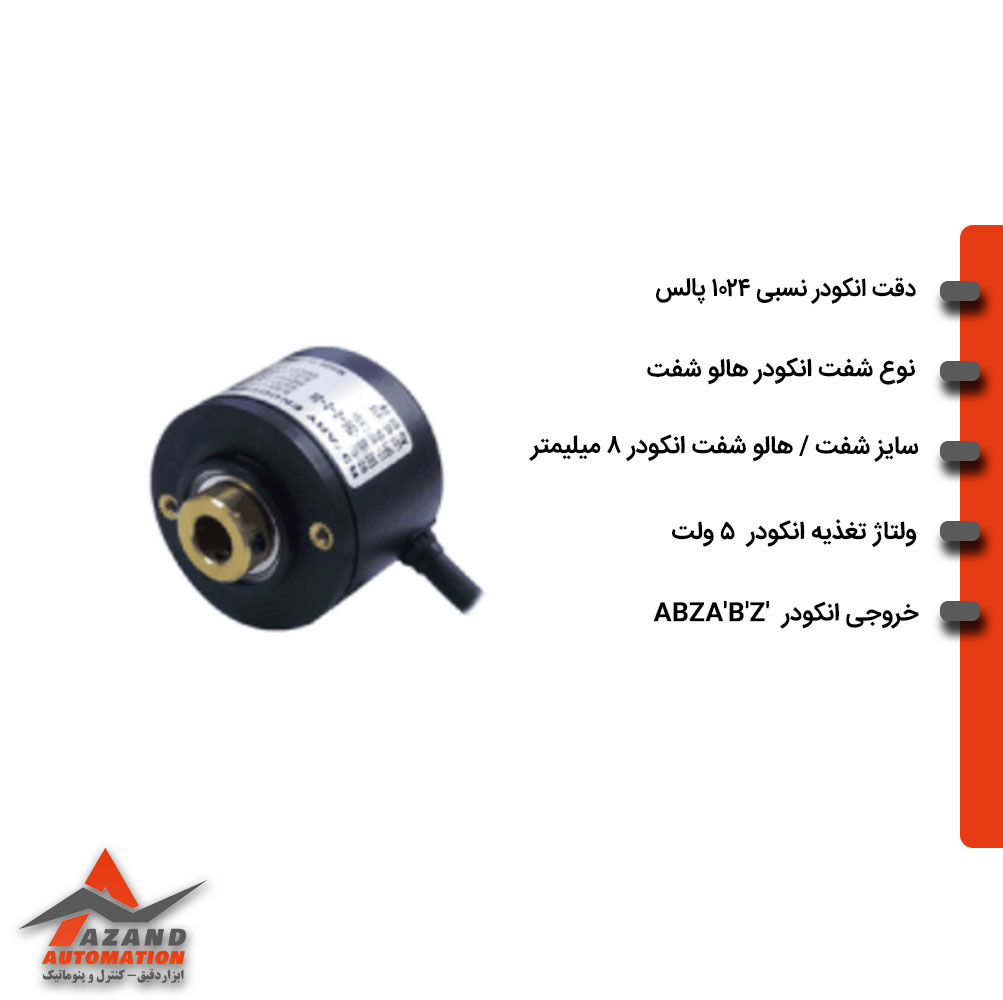

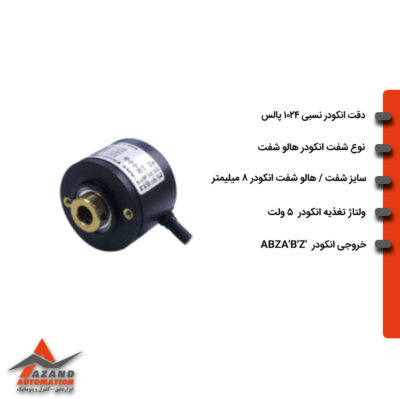

مشخصات مکانیکی و طراحی بدنهانکودر آتونیکس مدل E40H8-1024-6-L-5
- قطر بدنه: ۴۰ میلیمتر
- نوع محور: توخالی با قطر ۸ میلیمتر، مناسب برای کوپل مستقیم روی شفت موتور یا گیربکس.
- درجه حفاظت: IP50 (مناسب برای محیط خشک و تمیز).
- گشتاور راهاندازی: ≤ 50 gf·cm (در حدود 0.0049 N·m)
- یاتاقان: دو عدد بلبرینگ با دقت بالا، روانکاری دائمی برای طول عمر بیش از ۲۰٬۰۰۰ ساعت کاری.
ملاحظات نصب و ایمنی سیگنال انکودر آتونیکس مدل E40H8-1024-6-L-5
ملاحظات نصب و ایمنی سیگنال این روتاری انکودر به شرح زیر است:
- نصب محوری دقیق: شفت موتور باید کاملاً هممحور با شفت انکودر باشد. هرگونه انحراف زاویهای بیش از ۰.۲ درجه موجب فشار جانبی روی بلبرینگ و کاهش عمر مکانیکی میشود.
- زمین مشترک (Common Ground): پایه GND باید مشترک بین تغذیه و ورودی Line Receiver در کنترلر باشد تا اختلاف پتانسیل باعث نویز تفاضلی نشود.
- کابل شیلددار: برای جلوگیری از تداخل، کابل زوج تابیده با شیلد به زمین وصل شود.
- تثبیت سیگنال: استفاده از مقاومت Pull-up در ورودی کنترلر فقط در حالت Open Collector لازم است، اما در Line Driver نیازی نیست.
کاربردهای انکودر آتونیکس مدل E40H8-1024-6-L-5
انکودر آتونیکس مدل E40H8-1024-6-L-5 بهطور گسترده در کاربردهای زیر مورد استفاده قرار میگیرد:
- سیستمهای موقعیتیابی سروو (Servo Feedback)
- کنترل سرعت در موتورهای AC و DC
- تجهیزات بستهبندی و چاپ صنعتی
- ماشینآلات CNC با دقت موقعیت بالا
- رباتهای صنعتی سبک
خرید انکودر آتونیکس مدل E40H8-1024-6-L-5
برای خرید مطمئن و دریافت مشاوره تخصصی در انتخاب انکودر مناسب، میتوانید از طریق فروشگاه آزند اتوماسیون اقدام کنید. این مجموعه به عنوان یکی از معتبرترین مراکز تأمین تجهیزات اتوماسیون صنعتی در ایران، انواع انکودرهای آتونیکس را با گارانتی اصالت کالا و خدمات فنی ارائه میدهد. کارشناسان فنی آزند اتوماسیون ضمن بررسی نیاز دقیق پروژه شما، مناسبترین مدل را بر اساس نوع خروجی، رزولوشن و شرایط محیطی پیشنهاد میدهند. با خرید از آزند اتوماسیون، علاوه بر دریافت کالای اورجینال، از پشتیبانی فنی و راهنمایی در نصب و راهاندازی نیز بهرهمند خواهید شد.
قیمت انکودر آتونیکس مدل E40H8-1024-6-L-5
قیمت انکودر آتونیکس مدل E40H8-1024-6-L-5 بسته به نوسانات بازار، موجودی و شرایط واردات ممکن است متفاوت باشد. مجموعه آزند اتوماسیون، آزند اتوماسیون، نمایندگی رسمی آتونیکس در ایران، محصولات Autonics را بهصورت مستقیم و بدون واسطه عرضه میکند. این موضوع باعث میشود خریداران از قیمت واقعی و منصفانهتری نسبت به بازار آزاد بهرهمند شوند. برای دریافت استعلام بهروز قیمت، کافی است از طریق وبسایت یا تماس با واحد فروش آزند اتوماسیون اقدام کنید تا ضمن اطلاع از موجودی، اطلاعات فنی دقیقتر و زمان تحویل را نیز دریافت نمایید.
نتیجهگیری
انکودر آتونیکس مدل E40H8-1024-6-L-5 یکی از مدلهای پرکاربرد و قابل اعتماد در حوزه کنترل حرکت و اندازهگیری دقیق موقعیت است. طراحی نوری با رزولوشن ۱۰۲۴ پالس، خروجی Line Driver مقاوم در برابر نویز و ساختار مکانیکی باکیفیت، آن را برای استفاده در خطوط تولید، سیستمهای رباتیک و ماشینآلات صنعتی ایدهآل کرده است. در نهایت، انتخاب و خرید از مجموعهای معتبر مانند آزند اتوماسیون تضمین میکند که محصولی اورجینال، با پشتیبانی فنی کامل و قیمت واقعی دریافت کنید.
