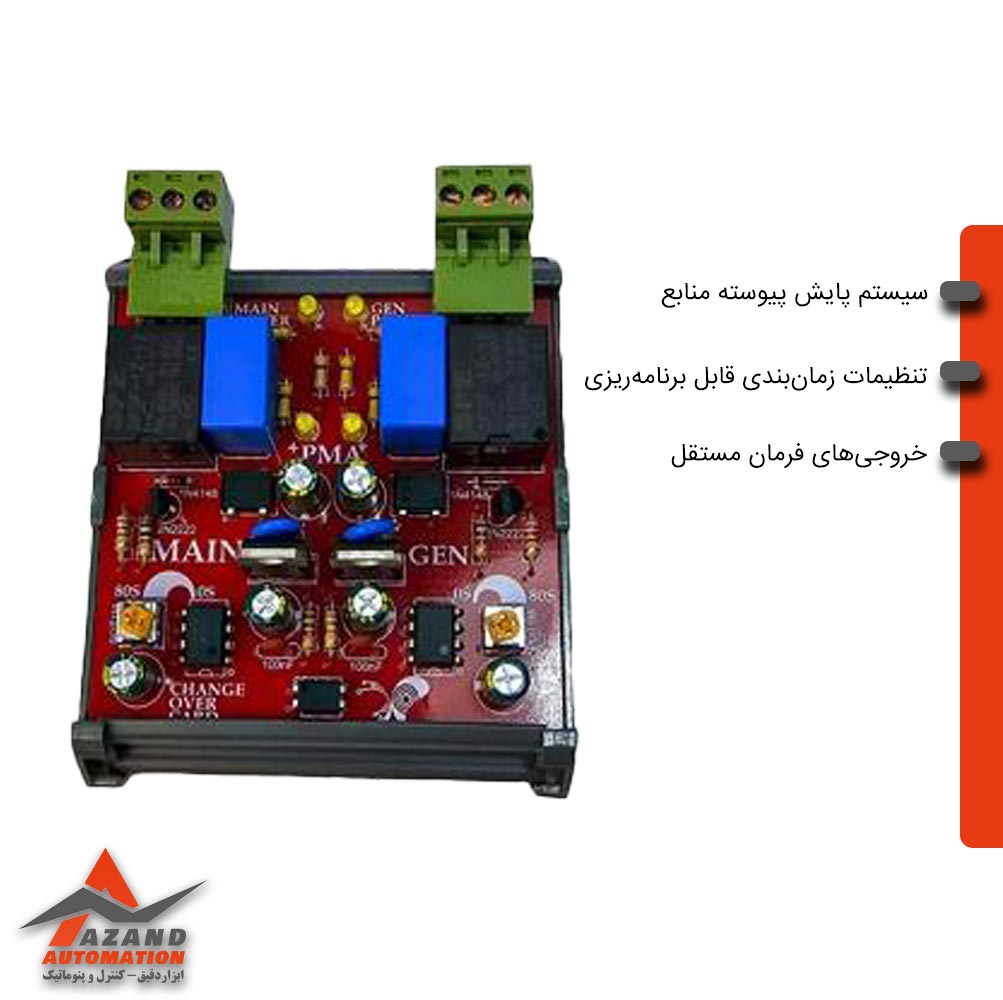

رله چنج اور PMA

کارت چنج اور PMA یک ماژول کنترل انتقال بار بین دو منبع تغذیه مستقل است که برای استفاده در تابلوهای برق صنعتی، سیستم‌های اضطراری و واحدهای تولید برق طراحی شده است. این کارت با نظارت پیوسته بر شرایط الکتریکی هر دو ورودی، فرایند جابه‌جایی بار را به صورت هوشمند، ایمن و بدون وقفه مدیریت می‌کند.

ویژگی‌ها و عملکرد فنی

۱. سیستم پایش پیوسته منابع

کارت قادر است ولتاژ، فرکانس و پایداری منبع اصلی و منبع پشتیبان را در بازه‌های زمانی کوتاه نمونه‌برداری کند. هرگونه انحراف از محدوده استاندارد (Undervoltage / Overvoltage / Frequency Drift) باعث فعال شدن منطق تغییر منبع می‌شود.

۲. الگوریتم چنج‌اور با منطق ایمنی دو مرحله‌ای

فرایند جابه‌جایی بار در این رله چنچ اور بر اساس دو اصل طراحی شده است:

• جلوگیری از تداخل دو منبع (Interlocking Logic)
• قطع کامل منبع فعال قبل از وصل منبع جایگزین

این ساختار از وقوع Back-Feed و خسارت به ژنراتور، شبکه یا تجهیزات تابلو جلوگیری می‌کند.

۳. تنظیمات زمان‌بندی قابل برنامه‌ریزی

کارت چنج‌اور PMA قابلیت تنظیم زمان‌های زیر را دارد:

• زمان تأخیر انتقال اولیه (Transfer Delay) برای جلوگیری از سوییچ‌های لحظه‌ای
• زمان تأخیر بازگشت (Re-Transfer Delay) جهت اطمینان از تثبیت منبع اصلی
• زمان پیش‌گرمایش یا آماده‌سازی ژنراتور (Gen Warm-Up Time)
• زمان خاموشی تأخیری ژنراتور پس از بازگشت منبع اصلی (Cool-Down Time)

این تنظیمات باعث افزایش طول عمر ژنراتور و جلوگیری از تنش‌های الکتریکی در بار می‌شود.

۴. خروجی‌های فرمان مستقل

کارت دارای دو خروجی فرمان جهت کنترل:

• کنتاکتور منبع اصلی (Main Contactor)
• کنتاکتور منبع اضطراری (Gen Contactor)

منطق داخلی کارت تنها در صورتی اجازه فعال‌سازی هر خروجی را می‌دهد که دیگری در وضعیت ایمن و بدون ولتاژ باشد.

۵. محافظت در برابر خطاهای بار و منبع

کارت مجهز به لایه‌های حفاظتی زیر است:

• حفاظت در برابر بازگشت ولتاژ
• جلوگیری از اتصال هم‌زمان دو منبع
• نظارت لحظه‌ای بر چسبندگی کنتاکتور
• توقف فرآیند چنج‌اور هنگام تشخیص منبع ناسالم
• امکان اجرای تست بدون بار ژنراتور

موارد استفاده و کاربرد صنعتی

۱. مراکز دارای بارهای حساس

• بیمارستان، دیتاسنتر، تجهیزات مخابراتی
• خطوط تولید پیوسته و سیستم‌های کنترلی PLC
• آسانسور و سیستم‌های تهویه اضطراری

۲. ساختمان‌ها و مجموعه‌های تجاری

برای مدیریت برق اضطراری در ساختمان‌های اداری، برج‌ها و مراکز خرید که نیاز به جابه‌جایی بدون وقفه دارند.

۳. سیستم‌های HYBRID برق

ترکیب شبکه با ژنراتور، UPS یا منابع انرژی تجدیدپذیر.

مزایای استفاده از کارت چنج‌اور PMA

• کاهش کامل زمان خاموشی بار: به‌ویژه برای تجهیزات الکترونیکی و شبکه‌های حساس.
• مدیریت هوشمند ژنراتور: با کنترل راه‌اندازی و خاموشی، مصرف سوخت و استهلاک کاهش می‌یابد.
• قابلیت اطمینان بالا: طراحی با منطق حفاظتی چندلایه احتمال بروز خطای انسانی یا مکانیکی را به حداقل می‌رساند.
• نصب و راه‌اندازی آسان: ترمینال‌های شماره‌گذاری‌شده، ابعاد استاندارد و سازگاری با کلیدها و کنتاکتورهای صنعتی باعث تسهیل نصب در تابلو می‌شود.

جدول مشخصات فنی رله چنج اور PMA

در این جدول می‌توانید مشخصات فنی کارت چنج اور PMA را مشاهده کنید:

بخش‌های مختلف کارت چنج‌اور PMA

در تصیر زیر می‌توانید بخش‌های مختلف کاکارت چنج اور PMA را مشاهده کنید:

نقشه سیم بندی مدار فرمان کارت چنج اور PMA

نقشه سیم بندی مدار فرمان کارت چنج اور PMA به شرح زیر است:

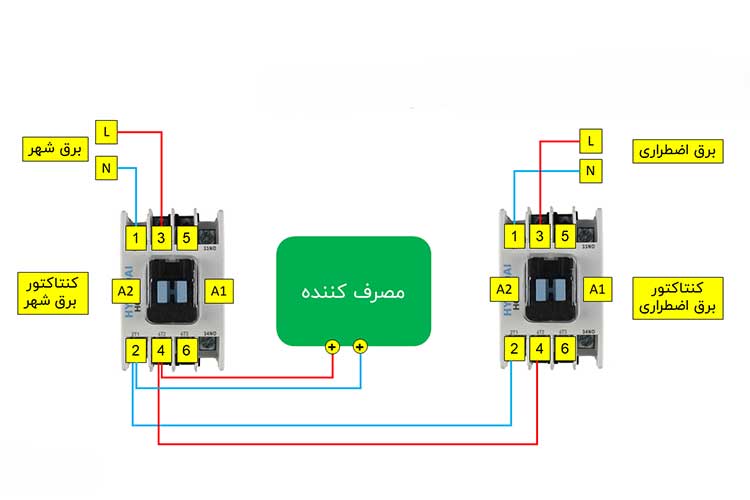

نقشه سیم بندی مدار قدرت کارت چنج آور PMA

قیمت رله چنج اور PMA

قیمت رله چنج‌اور PMA به دلیل وابستگی مستقیم به نرخ ارز و نوسانات بازار قطعات صنعتی، ممکن است به‌صورت روزانه تغییر کند. از آنجا که این محصول در دسته تجهیزات تخصصی کنترل برق قرار می‌گیرد و کیفیت و اصالت آن نقش مهمی در عملکرد تابلو دارد، ارائه قیمت دقیق تنها پس از استعلام لحظه‌ای ممکن است. برای دریافت به‌روزترین قیمت، بررسی موجودی، یا انتخاب مناسب‌ترین مدل برای پروژه خود، می‌توانید با کارشناسان مجموعه آزند اتوماسیون تماس بگیرید. تیم فنی، ضمن ارائه مشاوره تخصصی، بهترین گزینه را متناسب با ظرفیت ژنراتور، نوع تابلو و شرایط کاری شما پیشنهاد خواهد داد.

خرید کارت چنج اور PMA

خرید رله چنج اور PMA برای پروژه‌های برق صنعتی، تابلوهای اضطراری و سیستم‌های مجهز به ژنراتور، نیازمند انتخاب دقیق و مشاوره تخصصی است. این کارت چنج اور PMAبه دلیل نقش حیاتی در مدیریت انتقال بار، باید با ظرفیت کنتاکتورها، نوع ژنراتور و سطح مصرف بار به‌درستی تطبیق داده شود. به همین دلیل، فرآیند خرید این رله معمولاً به‌صورت مشاوره‌محور انجام می‌شود تا بالاترین سطح ایمنی و کارایی در پروژه تضمین گردد.

به‌دلیل نوسانات بازار و وابستگی قیمت این رله به نرخ ارز، استعلام قیمت لحظه‌ای پیش از خرید ضروری است. مجموعه آزند اتوماسیون با ارائه مشاوره فنی رایگان، کمک می‌کند مناسب‌ترین مدل کارت چنج‌اور PMA متناسب با نیاز شما انتخاب شود. برای خرید، استعلام قیمت و دریافت راهنمای تخصصی، کافی است با کارشناسان آزند اتوماسیون تماس بگیرید. تیم ما آماده است تا براساس نوع تابلو، ظرفیت ژنراتور و شرایط بهره‌برداری، بهترین گزینه را برای شما پیشنهاد دهد و فرآیند خرید را با سریع‌ترین زمان و دقیق‌ترین اطلاعات تکمیل کند.

جمع‌بندی

کارت چنج‌اور PMA یک راه‌حل حرفه‌ای برای مدیریت هوشمند انتقال بار میان دو منبع تغذیه است. این کارت با طراحی صنعتی، منطق حفاظتی دقیق، قابلیت برنامه‌ریزی گسترده و عملکرد پایدار، انتخابی مناسب برای مجموعه‌های صنعتی، تجاری و مراکز حساس به قطعی برق محسوب می‌شود.

سوالات متداول

1. آیا کارت چنج اور PMA می‌تواند اطمینان دهد که وقتی هر دو کنتور برق دارند، فقط کنتور شماره یک مصرف‌ها را تغذیه کند؟

بله، کارت دارای منطق اینترلاک داخلی است و همیشه اولویت بار با کنتور شماره یک خواهد بود.

2. اگر کنتور شماره یک قطع شود، آیا کنتور شماره دو به‌طور خودکار وارد مدار می‌شود؟

بله، کارت به‌صورت خودکار انتقال بار به کنتور دوم را انجام می‌دهد.

3. آیا ممکن است دو کنتور هم‌زمان بار را تغذیه کنند؟

خیر، منطق حفاظتی کارت تضمین می‌کند که هیچ‌گاه دو منبع هم‌زمان مصرف را تغذیه نکنند.

4.برای افزایش ایمنی، آیا می‌توان علاوه بر کارت چنج‌اور PMA از اینترلاک الکتریکی روی کنتاکتورها استفاده کرد؟

بله، استفاده از اینترلاک الکتریکی روی کنتاکتورها می‌تواند یک لایه حفاظتی اضافی ایجاد کند و احتمال اتصال هم‌زمان دو منبع را به حداقل برساند. این اقدام مخصوصاً در پروژه‌های حساس یا با بارهای حیاتی توصیه می‌شود، هرچند کارت چنج‌اور PMA خود دارای منطق داخلی جلوگیری از هم‌زمانی دو منبع است.

5. حداکثر جریان قابل تحمل کارت چنج اور PMA چقدر است؟

خروجی‌های کارت از طریق دو رله کنتاکتور کنترل می‌شوند که هر رله قادر است جریان تا ۵ آمپر در ۲۵۰ ولت AC را تحمل کند. جریان بار اصلی مستقیماً از طریق کنتاکتورها عبور می‌کند، بنابراین بسته به ظرفیت کنتاکتورهای نصب‌شده، می‌توان جریان‌های بالاتر را مدیریت کرد.
