کاربرد انکودر در آسانسور چیست و چگونه نصب می‌شود؟

انکودر یکی از مهم‌ترین تجهیزات اتوماسیون صنعتی در سیستم کنترل آسانسور است. این قطعه کوچک اما دقیق، وظیفه دارد حرکت موتور را به داده‌های قابل‌فهم برای سیستم کنترلی تبدیل کند تا آسانسور بتواند با نرمی، دقت و ایمنی بالا حرکت کند. درواقع، کاربرد انکودر در آسانسور مستقیماً با کیفیت حرکت، توقف دقیق در طبقات و افزایش ایمنی مسافران ارتباط دارد. بدون حضور این قطعه، عملکرد آسانسور مشابه سیستم‌های قدیمی و پرخطاست که از فناوری کنترلی ضعیف‌تری بهره می‌بردند.

در مرحله نصب نیز دقت بالایی مورد نیاز است. نحوه نصب انکودر در آسانسور شامل انتخاب موقعیت مناسب، تراز دقیق محور، سیم‌کشی استاندارد و تنظیم صحیح پارامترها در درایو است. هرگونه خطا در نصب یا پیکربندی می‌تواند موجب لرزش، توقف ناصحیح یا حتی خطای کامل در سیستم کنترل شود. به همین دلیل، نصب و تنظیم انکودر باید با آگاهی از جزئیات فنی انجام گیرد تا عملکرد آسانسور در بالاترین سطح دقت و ایمنی تضمین شود.

انکودر چیست و چرا در آسانسور ضروری است؟

انکودر یا روتاری انکودر یکی از قطعات کلیدی در سیستم‌های کنترل حرکت آسانسور است که وظیفه دارد سرعت، جهت و موقعیت چرخش موتور را به سیگنال الکتریکی تبدیل کند. کاربرد انکودر در آسانسور باعث می‌شود حرکت کابین دقیق‌تر، نرم‌تر و ایمن‌تر انجام شود و خطاهای حرکتی به حداقل برسد. درواقع بدون انکودر، سیستم کنترل نمی‌تواند موقعیت دقیق کابین را تشخیص دهد و عملکرد آسانسور دچار نوسان یا تأخیر می‌شود.

تعریف فنی انکودر (Encoder) و نحوه عملکرد آن

انکودر یک حسگر چرخشی است که با استفاده از پالس‌های الکتریکی، موقعیت زاویه‌ای شفت موتور را اندازه‌گیری می‌کند. در آسانسور، این داده‌ها به کنترلر منتقل می‌شود تا موقعیت کابین در هر لحظه مشخص شود. کاربرد انکودر در آسانسور این است که اطلاعات سرعت و جهت را به‌صورت لحظه‌ای به درایو ارسال کند تا کنترل حرکتی دقیق‌تری انجام گیرد.

نقش کلیدی انکودر در ایمنی و راحتی سفر آسانسور

انکودر نقش مهمی در هماهنگی بین موتور، ترمز و سیستم کنترل دارد. این هماهنگی باعث می‌شود آسانسور بدون شوک حرکتی و با توقف نرم در هر طبقه بایستد. در این بخش، نحوه نصب انکودر در آسانسور نیز اهمیت زیادی دارد، زیرا هرگونه انحراف در نصب، مستقیماً بر عملکرد ایمنی تأثیر می‌گذارد.

• جلوگیری از حرکت ناگهانی یا لغزش کابین
• تشخیص سریع خطاهای حرکتی و ارسال هشدار به سیستم کنترل
• بهبود دقت توقف در سطح طبقه

تفاوت عملکرد آسانسور با انکودر و بدون انکودر (سیستم‌های قدیمی)

در آسانسورهای قدیمی، کنترل سرعت و توقف موتور به‌صورت باز (Open Loop) انجام می‌شد که دقت پایین و شوک حرکتی زیادی داشت. اما در سیستم‌های جدید، کاربرد انکودر در آسانسور باعث ایجاد کنترل حلقه بسته و حرکتی نرم‌تر شده است. نتیجه، کاهش استهلاک مکانیکی و افزایش عمر مفید قطعات است.

اصول کنترل حلقه بسته (Closed-Loop Control) در آسانسور توسط انکودر

در سیستم حلقه بسته، انکودر اطلاعات موقعیت و سرعت موتور را به‌صورت مداوم به درایو بازمی‌گرداند. درایو با مقایسه داده‌های واقعی و مقدار هدف، خطا را اصلاح می‌کند تا حرکت کابین دقیق باشد. در این فرآیند، نحوه نصب انکودر در آسانسور و تنظیم صحیح آن برای ارسال داده‌های بدون نویز بسیار حیاتی است.

1. بهبود پایداری و دقت حرکتی آسانسور
2. واکنش سریع سیستم به تغییرات بار یا سرعت
3. حذف خطاهای حرکتی ناشی از تاخیر در کنترل

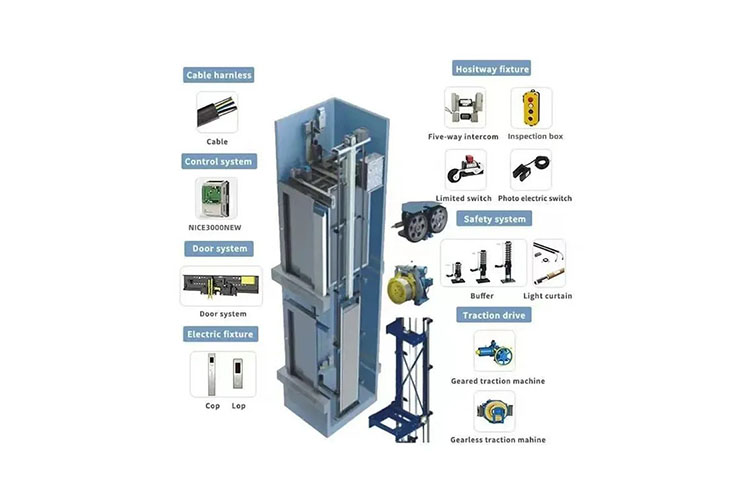

انواع انکودر مورد استفاده در صنعت آسانسور

در سیستم‌های مدرن کنترل حرکت، چند نوع انکودر برای دستیابی به دقت بالا و عملکرد نرم مورد استفاده قرار می‌گیرد. انتخاب نوع مناسب بر اساس کاربرد انکودر در آسانسور و نیاز حرکتی سیستم انجام می‌شود. هر نوع انکودر ویژگی‌ها، دقت و شیوه عملکرد خاص خود را دارد که شناخت آن‌ها در طراحی و نصب آسانسور اهمیت زیادی دارد.

انکودرهای افزایشی (Incremental Encoder) و مزایای آن‌ها

این نوع انکودر، با تولید پالس‌های متوالی از چرخش شفت، اطلاعات مربوط به سرعت و جهت حرکت را در اختیار کنترلر قرار می‌دهد. کاربرد انکودر در آسانسور از نوع افزایشی بیشتر در سیستم‌های نیازمند کنترل سرعت دقیق و توقف نرم درایو دیده می‌شود. به دلیل سادگی و قیمت مناسب، گزینه‌ای اقتصادی و مؤثر برای پروژه‌های آسانسور به شمار می‌رود.

انکودرهای مطلق (Absolute Encoder) و دقت موقعیت‌یابی

انکودر مطلق قادر است موقعیت دقیق محور را حتی پس از قطع برق یا توقف سیستم حفظ کند. این ویژگی باعث می‌شود سیستم کنترل آسانسور پس از روشن شدن مجدد، موقعیت دقیق کابین را بدون نیاز به کالیبراسیون مجدد بداند. در نحوه نصب انکودر در آسانسور از نوع مطلق، اتصال دقیق سیم‌کشی و تنظیم رزولوشن اهمیت بالایی دارد.

• مناسب برای آسانسورهای با تعداد طبقات زیاد
• حفظ موقعیت کابین در قطع ناگهانی برق
• کاهش نیاز به تنظیم مجدد موقعیت درایو

تفاوت انکودرهای شفت‌دار و هالو شفت (Hollow Shaft)

انکودرهای شفت‌دار دارای محور مستقل هستند و از طریق کوپلینگ به موتور متصل می‌شوند، در حالی که مدل‌های هالو شفت مستقیماً روی محور موتور نصب می‌شوند. در کاربرد انکودر در آسانسور انتخاب بین این دو نوع به نوع موتور، فضای نصب و دقت مورد انتظار بستگی دارد. مدل‌های هالو شفت نصب آسان‌تری دارند اما نیازمند دقت بالا در تراز کردن محور هستند.

مشخصات فنی مهم در انتخاب انکودر آسانسور (PPR، ولتاژ، نوع خروجی)

در زمان انتخاب انکودر، باید به چند ویژگی فنی مهم توجه شود که بر دقت و سازگاری با سیستم کنترل تأثیر مستقیم دارند. در نحوه نصب انکودر در آسانسور، مطابقت مشخصات الکتریکی و مکانیکی با درایو موتور اهمیت زیادی دارد تا از بروز خطاهای کنترلی جلوگیری شود.

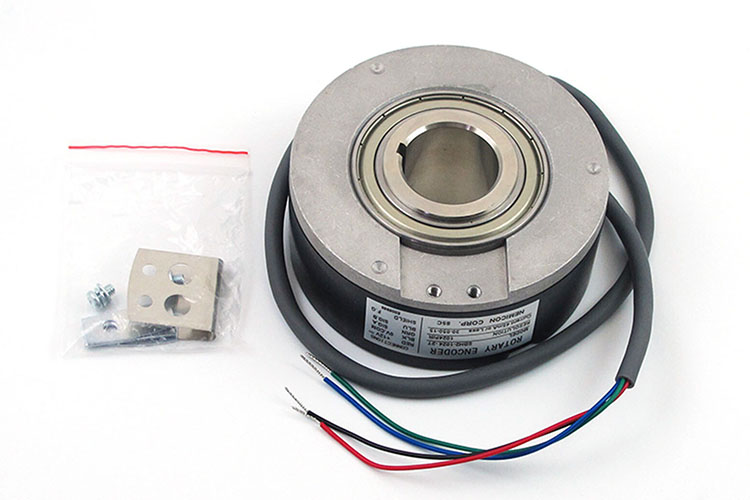

کاربردهای حیاتی انکودر در بخش‌های مختلف آسانسور

انکودر در عملکرد بخش‌های مختلف آسانسور نقشی کلیدی دارد و یکی از مهم‌ترین اجزای سیستم کنترل محسوب می‌شود. کاربرد انکودر در آسانسور تنها به کنترل سرعت محدود نیست، بلکه در موقعیت‌یابی دقیق کابین، حفظ ایمنی، و جلوگیری از خطاهای حرکتی نیز نقش اساسی دارد. بدون وجود این قطعه، هماهنگی میان موتور، کنترلر و ترمز آسانسور به درستی انجام نمی‌شود.

کاربرد در کنترل سرعت و شتاب موتور (درایو موتور)

انکودر در این بخش وظیفه دارد اطلاعات لحظه‌ای از سرعت و جهت چرخش موتور را به درایو منتقل کند. این داده‌ها به کنترلر کمک می‌کند تا سرعت حرکت آسانسور به‌صورت نرم و بدون شوک تنظیم شود. در نحوه نصب انکودر در آسانسور، تنظیم دقیق کوپلینگ و هم‌محوری شفت اهمیت زیادی دارد تا اندازه‌گیری سرعت با دقت بالا انجام شود.

کاربرد در موقعیت‌یابی دقیق کابین و طبقات (Positioning)

یکی از مهم‌ترین کاربردهای انکودر در آسانسور، تعیین موقعیت دقیق کابین نسبت به طبقات است. انکودر با ارسال پالس‌های موقعیتی به کنترلر، باعث توقف دقیق کابین در تراز هر طبقه می‌شود. اگر این سیستم درست عمل نکند، کابین ممکن است چند سانتی‌متر بالاتر یا پایین‌تر از سطح طبقه بایستد که خطرناک و آزاردهنده است.

نقش انکودر در سیستم‌های ایمنی (Monitoring)

انکودر نقش مهمی در نظارت بر وضعیت حرکتی آسانسور دارد. با پایش مداوم سرعت، جهت و توقف، این قطعه از بروز خطاهای خطرناک جلوگیری می‌کند و به سیستم کنترل در واکنش سریع کمک می‌کند. در نحوه نصب انکودر در آسانسور، استفاده از سیم‌کشی شیلددار و ایزوله برای جلوگیری از نویز بسیار حیاتی است.

1) تشخیص حرکت غیرمجاز یا لغزش کابین

2) قطع خودکار سیستم در زمان خطای حرکتی

3) اطمینان از تطابق سرعت واقعی با سرعت تنظیم‌شده در درایو

راهنمای نصب و راه‌اندازی انکودر بر روی موتور آسانسور (گام به گام)

نصب صحیح انکودر یکی از حساس‌ترین مراحل در راه‌اندازی سیستم کنترل حرکت آسانسور است. هرگونه خطا در تراز کردن شفت یا تنظیمات الکتریکی می‌تواند عملکرد سیستم را مختل کند. با رعایت مراحل اصولی، کاربرد انکودر در آسانسور به شکل دقیق‌تری انجام می‌شود و داده‌های موقعیتی بدون خطا به درایو منتقل می‌گردد.

مراحل آماده‌سازی و انتخاب محل نصب (بستن واترپروف)

در این مرحله ابتدا باید محل نصب انکودر به‌دور از لرزش، گردوغبار و رطوبت انتخاب شود. پیش از نصب، بررسی سلامت کوپلینگ، اتصالات و پوشش محافظ (واترپروف) ضروری است. در نحوه نصب انکودر در آسانسور، اطمینان از خشک بودن محیط و ثابت بودن پایه انکودر، شرط اول برای عملکرد دقیق و طول‌عمر بالاست.

روش نصب مکانیکی انکودر (کوپلینگ و تراز کردن شفت)

کوپلینگ بین انکودر و شفت موتور باید بدون لقی، انحراف یا زاویه نصب شود تا حرکت به‌صورت کامل منتقل گردد. در کاربرد انکودر در آسانسور، حتی انحراف جزئی در تراز می‌تواند باعث ارسال داده نادرست به درایو شود. برای اطمینان از صحت نصب، استفاده از ابزار تراز و پیچ‌های ضد لرزش ضروری است.

• کوپلینگ باید آزاد از تنش مکانیکی باشد
• جهت چرخش انکودر با موتور هماهنگ شود
• نصب در مرکز محور با دقت میلی‌متری انجام گیرد

سیم‌کشی الکتریکی و اتصال به درایو موتور یا برد کنترل

در این مرحله کابل سیگنال و تغذیه انکودر به درایو یا کنترلر متصل می‌شود. رعایت پلاریته، استفاده از سیم‌های شیلددار و اتصال صحیح زمین از اهمیت بالایی برخوردار است. در نحوه نصب انکودر در آسانسور، مسیر کابل باید کوتاه، بدون نویز و با گیره‌های ثابت نگهداری شود تا از تداخل الکترومغناطیسی جلوگیری گردد.

تنظیمات و پیکربندی درایو (Parameter Setting)

پس از نصب فیزیکی، باید پارامترهای مربوط به نوع انکودر، PPR، جهت چرخش و نسبت تبدیل در منوی درایو تنظیم شود. این مرحله تعیین می‌کند درایو چگونه سیگنال‌های انکودر را تفسیر و کنترل کند. در کاربرد انکودر در آسانسور، تنظیم دقیق پارامترها باعث هماهنگی بین سرعت واقعی و مقدار تنظیم‌شده در درایو می‌شود.

• تنظیم نوع انکودر (Incremental / Absolute)
• تعریف تعداد پالس در هر دور (PPR)
• تست اولیه حرکت و بررسی عدم وجود خطای Encoder Fault

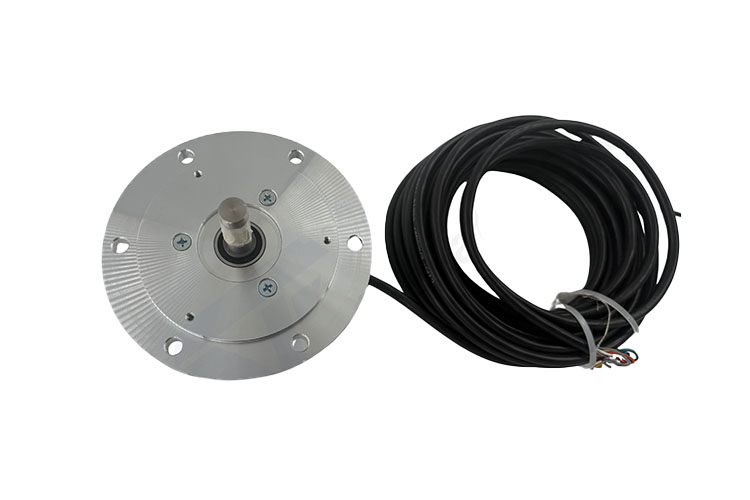

عیب‌یابی رایج و مشکلات پس از نصب انکودر

پس از نصب، ممکن است انکودر دچار خطاهای سیگنالی یا مکانیکی شود که عملکرد آسانسور را تحت‌تأثیر قرار می‌دهد. شناخت این مشکلات و رفع سریع آن‌ها برای حفظ کاربرد انکودر در آسانسور ضروری است. بسیاری از ایرادات به دلیل نصب نادرست، نویز الکتریکی یا تنظیمات اشتباه درایو رخ می‌دهد که با بررسی دقیق می‌توان از توقف‌های ناگهانی سیستم جلوگیری کرد.

دلایل اصلی خطای انکودر در درایو (Encoder Fault)

خطای Encoder Fault زمانی ظاهر می‌شود که سیگنال‌های خروجی انکودر به درایو نرسد یا ناقص ارسال شود. این مشکل معمولاً به دلیل قطعی در سیم‌کشی، اشتباه در ولتاژ تغذیه یا نویز شدید در خطوط سیگنال اتفاق می‌افتد. در نحوه نصب انکودر در آسانسور، اطمینان از اتصال صحیح زمین و استفاده از کابل‌های شیلددار اهمیت زیادی دارد.

مشکل عدم هم‌خوانی سرعت گزارش‌شده با سرعت واقعی

گاهی درایو سرعتی متفاوت از مقدار واقعی گزارش می‌دهد که نشان‌دهنده تنظیم نادرست پارامتر PPR یا جهت چرخش انکودر است. این مشکل باعث ناهماهنگی در کنترل موتور و حرکات ناگهانی می‌شود. برای رفع آن، باید تمام مقادیر تعریف‌شده در منوی درایو بررسی و با مشخصات انکودر تطبیق داده شود.

• بررسی صحت مقدار پالس بر دور (PPR)
• کنترل جهت چرخش و هماهنگی با محور موتور
• بررسی اتصالات سیگنال A، B و Z در فیش انکودر

لرزش کابین یا عدم توقف دقیق پس از نصب انکودر

یکی از علائم نصب نادرست، لرزش هنگام حرکت یا توقف ناصحیح کابین در سطح طبقه است. این مسئله معمولاً به دلیل خطای مکانیکی در کوپلینگ یا زاویه نادرست محور انکودر ایجاد می‌شود. در کاربرد انکودر در آسانسور، حتی یک انحراف کوچک در هم‌محوری شفت می‌تواند باعث لرزش محسوس در حرکت شود.

نگهداری و بازرسی دوره‌ای انکودر و کوپلینگ آن

بازرسی منظم انکودر از بروز بسیاری از خطاها جلوگیری می‌کند. تمیز کردن بخش‌های حساس، بررسی لرزش پایه و تست سلامت کابل‌ها از مهم‌ترین اقدامات پیشگیرانه است. در نحوه نصب انکودر در آسانسور، برنامه‌ریزی برای سرویس دوره‌ای موجب افزایش عمر مفید قطعه و دقت عملکرد سیستم می‌شود.

1) تمیز کردن سطح شفت و کوپلینگ از گردوغبار

2) کنترل استحکام پیچ‌ها و پایه انکودر

3) بررسی سلامت عایق کابل و کانکتورها

سخن آخر

در نهایت، کاربرد انکودر در آسانسور نقش تعیین‌کننده‌ای در دقت، ایمنی و کیفیت حرکت کابین دارد و بدون آن، هیچ سیستم کنترلی نمی‌تواند عملکردی روان و قابل اعتماد ارائه دهد. انتخاب برند معتبر مانند انکودر آتونیکس تضمین می‌کند که آسانسور با کمترین خطا و بیشترین پایداری کار کند. برای تهیه انکودرهای اصلی و تجهیزات اتوماسیون صنعتی باکیفیت، می‌توانید از خدمات تخصصی فروشگاه آزند اتوماسیون استفاده کنید.

سوالات متداول

1. آیا انکودر آتونیکس برای همه مدل‌های آسانسور مناسب است؟

🟠 بله، انکودر آتونیکس در مدل‌های متنوعی تولید می‌شود که با اغلب درایوها و موتورهای آسانسوری سازگار هستند. تنها کافی است نوع شفت و رزولوشن متناسب انتخاب شود.

2. در صورت خرابی انکودر، آیا آسانسور از کار می‌افتد؟

🟠 در بیشتر سیستم‌ها بله؛ زیرا کنترل موقعیت و سرعت وابسته به انکودر است. در صورت خرابی، آسانسور برای حفظ ایمنی معمولاً متوقف می‌شود.

3. بهترین مکان برای نصب انکودر آسانسور کجاست؟

🟠 محل نصب باید نزدیک محور موتور و در محیطی خشک و بدون لرزش باشد تا دقت اندازه‌گیری حفظ شود.

4. آیا انکودر نیاز به سرویس یا روغن‌کاری دارد؟

🟠 خیر، انکودر قطعه‌ای الکترومکانیکی است و فقط باید به‌صورت دوره‌ای تمیز و از نظر اتصالات و لرزش بررسی شود.

5. تفاوت انکودر نوری و مغناطیسی در آسانسور چیست؟

🟠 انکودر نوری دقت بیشتری دارد ولی نسبت به گردوغبار حساس‌تر است، در حالی که نوع مغناطیسی مقاومت بالاتری در شرایط محیطی سخت دارد.

6. آیا می‌توان انکودر را بدون تنظیمات درایو تعویض کرد؟

🟠 خیر، پس از تعویض، باید پارامترهای مربوط به PPR، نوع سیگنال و جهت چرخش در درایو مجدداً تنظیم شود تا سیستم به‌درستی کار کند.
