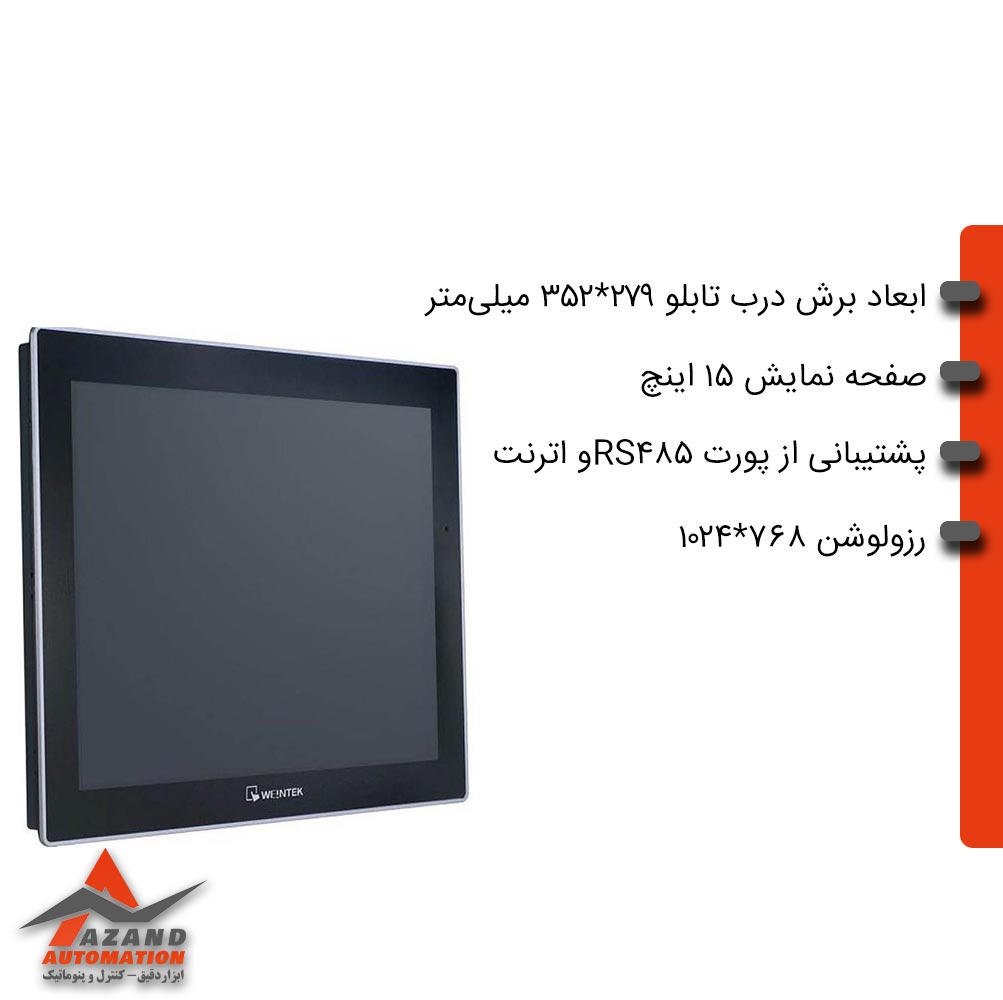

HMI وینتک CMT2158X یکی از پیشرفتهترین محصولات خانواده اچ ام آی وینتک سری CMT است که برای پروژههای اتوماسیون صنعتی بزرگ، سیستمهای مانیتورینگ متمرکز، خطوط تولید هوشمند و کاربردهای مبتنی بر Industry 4.0 طراحی شده است. این مدل با بهرهگیری از پردازنده چهار هستهای، دو پورت شبکه مستقل، حافظه داخلی بالا و نمایشگر 15 اینچی Wide Viewing Angle، امکان مدیریت و کنترل حجم بالایی از دادههای صنعتی را فراهم میکند.
در میان محصولات اچ ام آی وینتک – Weintek، مدل CMT2158X به دلیل قدرت پردازش بالا و امکانات ارتباطی گسترده، گزینهای مناسب برای پروژههایی است که نیاز به ارتباط همزمان با چندین PLC، اینورتر، سروو درایو، تجهیزات شبکه و سیستمهای اسکادا دارند.
ویژگیهای HMI وینتک CMT2158X
مدل CMT2158X بر پایه معماری پیشرفته CMT توسعه یافته است؛ معماریای که علاوه بر نقش سنتی HMI، امکان تبدیل شدن به یک مرکز تبادل اطلاعات در شبکه اتوماسیون صنعتی را فراهم میکند. وجود پردازنده Quad-Core RISC در کنار حافظه 1 گیگابایتی RAM باعث میشود صفحات گرافیکی پیچیده، نمودارهای لحظهای، آلارمها، گزارشهای تولید و عملیات ثبت داده بدون افت سرعت اجرا شوند. این ویژگی بهخصوص در پروژههایی که تعداد تگها بالا بوده و چندین کنترلر به صورت همزمان به HMI متصل هستند، اهمیت ویژهای پیدا میکند.
مشخصات فنی HMI وینتک CMT2158X
| مشخصات | مقدار |
|---|---|
| مدل | cMT2158X |
| سری | cMT Series |
| نوع نمایشگر | 15" Wide Viewing Angle (WVA) |
| رزولوشن | 1024 × 768 پیکسل |
| روشنایی | 350 cd/m² |
| نسبت کنتراست | 1000:1 |
| تعداد رنگ | 16.2 میلیون رنگ |
| زاویه دید LCD | 88°/88°/88°/88° |
| نوع تاچ | 4-Wire Resistive Touch Panel |
| دقت لمس | طول و عرض ناحیه فعال ±2% |
| پردازنده | Quad-Core RISC |
| حافظه Flash | 4GB |
| حافظه RAM | 1GB |
| Ethernet | 2 پورت |
| LAN1 | 10/100/1000 Base-T |
| LAN2 | 10/100 Base-T |
| USB Host | USB 2.0 ×1 |
| SD Card | SD / SDHC |
| COM1 | RS232 / RS485 2W / RS485 4W |
| COM3 | RS232 / RS485 2W |
| خروجی صدا | Audio Out 3.5mm |
| بلندگوی داخلی | دارد |
| RTC | دارد |
| ولتاژ تغذیه | 24±20% VDC |
| توان مصرفی | 13.2W |
| بدنه | آلومینیومی |
| درجه حفاظت پنل | IP66 |
| استاندارد حفاظتی | NEMA4 / UL Type 4X |
| ابعاد دستگاه | 366 × 293 × 48.2 mm |
| ابعاد برش تابلو | 352 × 279 mm |
| وزن | حدود 2.74 کیلوگرم |
| دمای کاری | 0 تا 50 درجه سانتیگراد |
دانلود کاتالوگ اچ ام ای مدل CMT2158X وینتک
از لینک زیر میتوانید کاتالوگ HMI وینتک CMT2158X اندازه 15 اینچ را دانلود کنید:
نمایشگر 15 اینچی Wide Viewing Angle با زاویه دید گسترده
یکی از مهمترین مزایای HMI وینتک CMT2158X استفاده از نمایشگر Wide Viewing Angle (WVA) است. این نمایشگر با زاویه دید 88 درجه از تمامی جهات، امکان مشاهده اطلاعات فرآیندی را بدون افت کیفیت تصویر فراهم میکند. مزایای این نمایشگر عبارتند از:
- خوانایی مناسب در تابلوهای بزرگ صنعتی
- مشاهده آسان اطلاعات از زوایای مختلف
- نمایش دقیق نمودارها و دادههای فرآیندی
- کیفیت مناسب برای اتاق کنترل و مانیتورینگ
- کاهش خطای اپراتور در مشاهده اطلاعات
همچنین روشنایی 350 cd/m² و نسبت کنتراست 1000:1 باعث میشود اطلاعات فرآیندی با وضوح مطلوب نمایش داده شوند.
بررسی پردازنده و حافظه در HMI Weintek CMT2158X
در بسیاری از پروژههای صنعتی، محدودیت سختافزاری HMI موجب کاهش سرعت پاسخگویی سیستم میشود. وینتک در این مدل از پردازنده Quad-Core RISC استفاده کرده است که برای پردازش همزمان حجم بالایی از اطلاعات طراحی شده است. ترکیب این پردازنده با:
- حافظه داخلی 4GB Flash
- حافظه 1GB RAM
اجرای روان قابلیتهایی نظیر Data Logging، Alarm Management، Historical Trend، Recipe Management و مانیتورینگ همزمان چندین تجهیز را امکانپذیر میسازد.
پورتهای ارتباطی HMI وینتک سری CMT مدل CMT2158X
یکی از مهمترین معیارهای انتخاب HMI در پروژههای صنعتی، امکانات ارتباطی آن است. CMT2158X در این بخش عملکرد بسیار قدرتمندی ارائه میدهد.
ارتباطات شبکه HMI وینتک سری CMT مدل CMT2158X
| پورت | مشخصات |
|---|---|
| LAN1 | 10/100/1000 Mbps Gigabit Ethernet |
| LAN2 | 10/100 Mbps Ethernet |
وجود دو پورت شبکه مستقل امکان جداسازی شبکه کارخانه از شبکه مانیتورینگ و همچنین ارتباط همزمان با تجهیزات مختلف را فراهم میکند.
ارتباطات سریال HMI وینتک سری CMT مدل CMT2158X
| پورت | پروتکل |
|---|---|
| COM1 | RS232 / RS485 2W / RS485 4W |
| COM3 | RS232 / RS485 2W |
این قابلیت موجب میشود HMI بتواند به انواع PLC های زیمنس، دلتا، فتک، میتسوبیشی، امرن، LS، اشنایدر و سایر برندهای مطرح متصل شود.
قابلیتهای نرمافزاری اچ ام آی وینتک سری CMT
این محصول توسط نرمافزار EasyBuilder Pro برنامهریزی میشود که یکی از شناختهشدهترین نرمافزارهای طراحی HMI در صنعت اتوماسیون است. برخی از قابلیتهای مهم این پلتفرم عبارتند از:
- Data Logging
- Alarm Logging
- Historical Trend
- Recipe Management
- User Security
- Remote Monitoring
- VNC Server
- Web Access
- MQTT Communication
- OPC UA
- IIoT Integration
این امکانات باعث میشوند CMT2158X فراتر از یک رابط کاربری ساده عمل کرده و به بخشی از زیرساخت هوشمندسازی کارخانه تبدیل شود.
موارد مصرف HMI وینتک CMT2158X
به دلیل ابعاد بزرگ نمایشگر، قدرت پردازش بالا و امکانات ارتباطی گسترده، این محصول در صنایع مختلف مورد استفاده قرار میگیرد:
- خطوط تولید اتوماتیک
- صنایع غذایی و آشامیدنی
- صنایع دارویی
- ماشینآلات بستهبندی
- سیستمهای تصفیه آب و فاضلاب
- صنایع فولاد و سیمان
- صنایع نفت، گاز و پتروشیمی
- نیروگاهها
- خطوط مونتاژ صنعتی
- سیستمهای مانیتورینگ انرژی
- پروژههای اسکادا (SCADA)
مزایای خرید HMI وینتک cMT2158X
خرید HMI وینتک CMT2158X برای پروژههایی که نیاز به عملکرد پایدار، سرعت پردازش بالا و قابلیت توسعه دارند، مزایای متعددی به همراه دارد:
- نمایشگر صنعتی 15 اینچی WVA
- زاویه دید گسترده 88 درجه
- پردازنده چهار هستهای RISC
- حافظه داخلی 4 گیگابایت
- رم 1 گیگابایتی
- دو پورت Ethernet مستقل
- پشتیبانی از ارتباط RS232 و RS485
- قابلیت اتصال به طیف گسترده PLC ها
- پشتیبانی از IIoT و OPC UA
- بدنه آلومینیومی مقاوم
- درجه حفاظت IP66 در قسمت پنل
- طول عمر بکلایت بیش از 70,000 ساعت

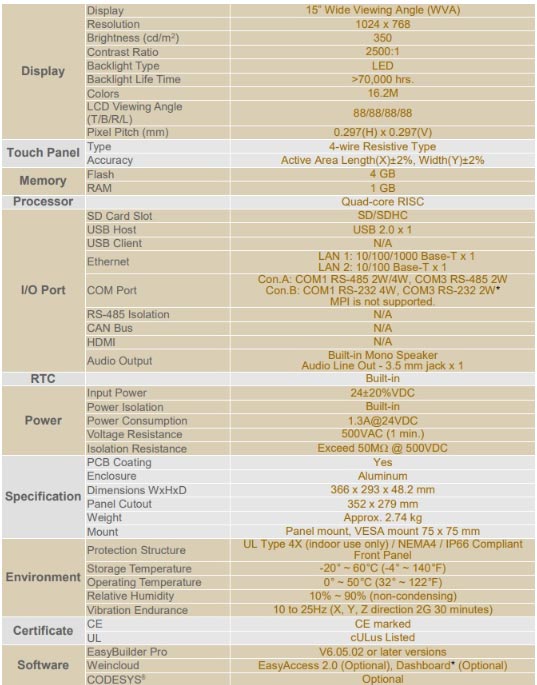

دیتاشیت HMI وینتک CMT2158X

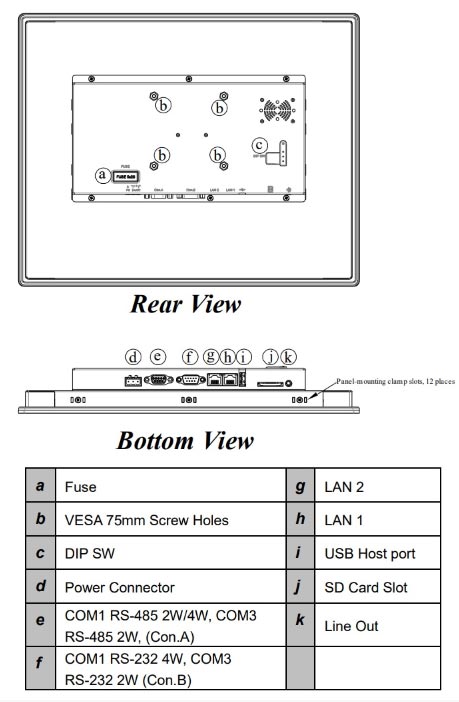

ابعاد اچ ام آی وینتک CMT2158X
قیمت اچ ام ای وینتک CMT2158X
قیمت اچ ام آی وینتک CMT2158X با توجه به شرایط بازار، نرخ ارز، موجودی واردکننده و خدمات گارانتی متغیر است. با توجه به امکانات سختافزاری و قابلیتهای ارتباطی این محصول، CMT2158X در دسته HMI های حرفهای و صنعتی وینتک قرار میگیرد و گزینهای مناسب برای پروژههای متوسط تا بزرگ محسوب میشود. برای استعلام قیمت با کارشناسان ما در ارتباط باشید.
خرید HMI وینتک CMT2158X از آزند اتوماسیون
مجموعه آزند اتوماسیون به عنوان مرجع تخصصی تجهیزات اتوماسیون صنعتی، امکان خرید انواع اچ ام آی، اچ ام آی وینتک – Weintek و محصولات اچ ام آی وینتک سری CMT را همراه با مشاوره فنی تخصصی فراهم کرده است. در صورت نیاز به انتخاب HMI متناسب با تعداد PLC ها، پروتکلهای ارتباطی، ابعاد نمایشگر و نیازهای مانیتورینگ پروژه، کارشناسان فنی آزند اتوماسیون آماده ارائه مشاوره تخصصی هستند.
