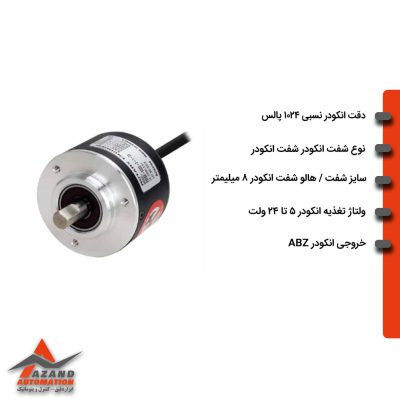

انکودر آتونیکس مدل E50S8-1024-3-T-1 از سری E50S8 یکی از پرکاربردترین و دقیقترین انکودرهای افزایشی (Incremental Rotary Encoder) در دستهی صنعتی است. این مدل با رزولوشن ۱۰۲۴ پالس بر دور (PPR) و بدنهای با قطر ۵۰ میلیمتر طراحی شده و دقت و پایداری بالایی در اندازهگیری موقعیت و سرعت چرخش ارائه میدهد.
شرکت آتونیکس (Autonics) به عنوان یکی از برندهای پیشرو کرهای در حوزهی اتوماسیون صنعتی، این انکودر را برای استفاده در خطوط تولید، ماشینآلات CNC، سیستمهای برش، نوار نقالهها و کنترل حرکت دقیق طراحی کرده است. این مدل با خروجی Totem Pole و منبع تغذیه 5 تا 24 ولت DC گزینهای ایدهآل برای سیستمهایی است که به پاسخ سریع، دقت بالا و نصب آسان نیاز دارند.
مشخصات فنی انکودر 1024 پالس سایز 50 اتونیکس مدل E50S8-1024-3-T-1
جدول زیر مشخصات فنی کامل این انکودر آتونیکس را نشان میدهد:
| ویژگی | مقدار / توضیح |
|---|---|
| نوع انکودر | افزایشی (Incremental) |
| رزولوشن (Resolution) | 1024 پالس بر دور (PPR) |
| قطر بدنه (Body Diameter) | 50 میلیمتر |
| قطر محور (Shaft Diameter) | 8 میلیمتر |
| نوع خروجی (Output Type) | Totem Pole |
| ولتاژ تغذیه (Supply Voltage) | 5V DC ±5٪ |
| حداکثر سرعت مجاز (Max RPM) | 5000 دور در دقیقه |
| فرکانس پاسخدهی (Response Frequency) | تا 300kHz |
| سطح حفاظتی (Protection) | IP64 |
| دمای کاری | از -10 تا +70 درجه سانتیگراد |
| رطوبت مجاز کاری | 35 تا 85٪ RH |
| وزن تقریبی | حدود 150 گرم |
-
جزئیات الکتریکی انکودر آتونیکس مدل E50S8-1024-3-T-1
این روتاری انکودر از خروجی Totem Pole با ولتاژ کاری ۵ ولت DC بهره میبرد. این نوع خروجی برای سیستمهای دیجیتالی و ورودیهای TTL مناسب است و در عین حال مصرف توان پایینی دارد. سرعت پاسخ بالا (۳۰۰kHz) باعث میشود سیگنالها بدون تأخیر در سیستمهای پرسرعت قابل استفاده باشند.
-
ویژگیهای مکانیکی انکودر آتونیکس مدل E50S8-1024-3-T-1
انکودر آتونیکس مدل E50S8-1024-3-T-1 دارای بدنهی فلزی مقاوم با قطر ۵۰ میلیمتر و محور ۸ میلیمتری است. طراحی دقیق بلبرینگها و گشتاور شروع پایین موجب افزایش عمر مفید انکودر در کارکردهای طولانیمدت میشود. سطح حفاظتی IP64 نیز مقاومت بالایی در برابر گردوغبار و پاشش آب تضمین میکند.
نحوه عملکرد انکودر افزایشی Autonics
انکودر آتونیکس مدل E50S8-1024-3-T-1 از طریق دیسک نوری داخلی، با هر چرخش محور سیگنالهای دیجیتال تولید میکند. این سیگنالها در قالب خروجیهای A، B و Z به کنترلر ارسال میشوند تا سرعت، جهت و موقعیت زاویهای محاسبه گردد.
-
سیگنالهای A و B
سیگنالهای A و B با اختلاف فاز ۹۰ درجه تولید میشوند و برای تعیین جهت چرخش (ساعتگرد یا پادساعتگرد) مورد استفاده قرار میگیرند. این ویژگی باعث میشود انکودر در کنترل دقیق موقعیت محورها کاربرد گستردهای داشته باشد.
-
سیگنال Z (نقطه مرجع)
سیگنال Z یک پالس در هر دور تولید میکند و به عنوان نقطه صفر مرجع جهت کالیبراسیون سیستم یا تعیین موقعیت اولیه به کار میرود. این قابلیت برای همترازی دقیق محور در ماشینآلات CNC و چاپ بسیار مفید است.
کاربردهای صنعتی انکودر آتونیکس مدل E50S8-1024-3-T-1
انکودر آتونیکس مدل E50S8-1024-3-T-1 در صنایع مختلف بهویژه در کنترل حرکت و سیستمهای بازخورد موقعیت کاربرد فراوان دارد:
- ماشینآلات CNC و چاپ: برای کنترل دقیق محورهای حرکتی و سنجش موقعیت ریلها در دستگاههای CNC و چاپگرهای صنعتی.
- سیستمهای بستهبندی و برش: جهت همزمانسازی حرکت تسمهها و برش دقیق در خطوط تولید اتوماتیک.
- تجهیزات اندازهگیری و کنترل حرکت: در سیستمهای کنترل دور موتور، نوار نقالهها، و ماشینآلات مونتاژ برای کنترل سرعت و مسیر چرخش استفاده میشود.
بررسی عملکرد انکودر آتونیکس مدل E50S8-1024-3-T-1 در شرایط محیطی مختلف
انکودر آتونیکس مدل E50S8-1024-3-T-1 با سطح حفاظتی IP64 قابلیت کارکرد در محیطهای صنعتی با گرد و غبار متوسط و رطوبت کنترلشده را دارد. این مدل در بازه دمایی -10 تا +70 درجه سانتیگراد بدون افت عملکرد کار میکند و برای خطوط تولید با نوسانات محیطی متداول بسیار مناسب است.
استاندارد حفاظتی IP64 انکودر آتونیکس مدل E50S8-1024-3-T-1
این سطح حفاظتی مقاومت بالا در برابر ورود گرد و غبار و پاشش مستقیم آب از هر جهت را فراهم میکند. بنابراین مدل E50S8 نسبت به E40S8 گزینهای بهتر برای محیطهای نیمهسنگین صنعتی به شمار میرود.
خرید انکودر آتونیکس مدل E50S8-1024-3-T-1
برای خرید انکودر Autonics مدل E50S8-1024-3-T-1 میتوانید از طریق آزند اتوماسیون، نمایندگی رسمی آتونیکس در ایران اقدام کنید. آزند اتوماسیون با ارائهی محصولات اورجینال Autonics، خدمات فنی، مشاوره تخصصی و گارانتی معتبر، یکی از مراجع اصلی فروش تجهیزات اتوماسیون صنعتی در کشور است.
قیمت انکودر آتونیکس مدل E50S8-1024-3-T-1
قیمت این مدل بسته به شرایط بازار، نرخ ارز و نوع خروجی ممکن است متغیر باشد. برای دریافت استعلام قیمت روز انکودر آتونیکس E50S8-1024-3-T-1 و مشاوره در انتخاب بهترین گزینه متناسب با نیاز پروژه، با کارشناسان آزند اتوماسیون تماس بگیرید.
دانلود کاتالوگ جامع انکودر اتونیکس
نتیجهگیری
انکودر آتونیکس مدل E50S8-1024-3-T-1 یکی از پرفروشترین مدلهای افزایشی Autonics است که با رزولوشن بالا، سرعت پاسخ سریع و طراحی مقاوم IP64، گزینهای ایدهآل برای کنترل موقعیت و سرعت در سیستمهای صنعتی محسوب میشود. خروجی Totem Pole و تغذیه ۵ ولت آن را برای ارتباط با PLCها و کنترلرهای دقیق مناسب میسازد. در صورتی که به دنبال انکودری با دقت بالا، طول عمر زیاد و عملکرد مطمئن در محیطهای صنعتی نیمهسنگین هستید، مدل E50S8-1024 انتخابی هوشمندانه است. برای دریافت قیمت و مشاوره تخصصی، با آزند اتوماسیون، نمایندگی رسمی Autonics در ایران تماس بگیرید.
