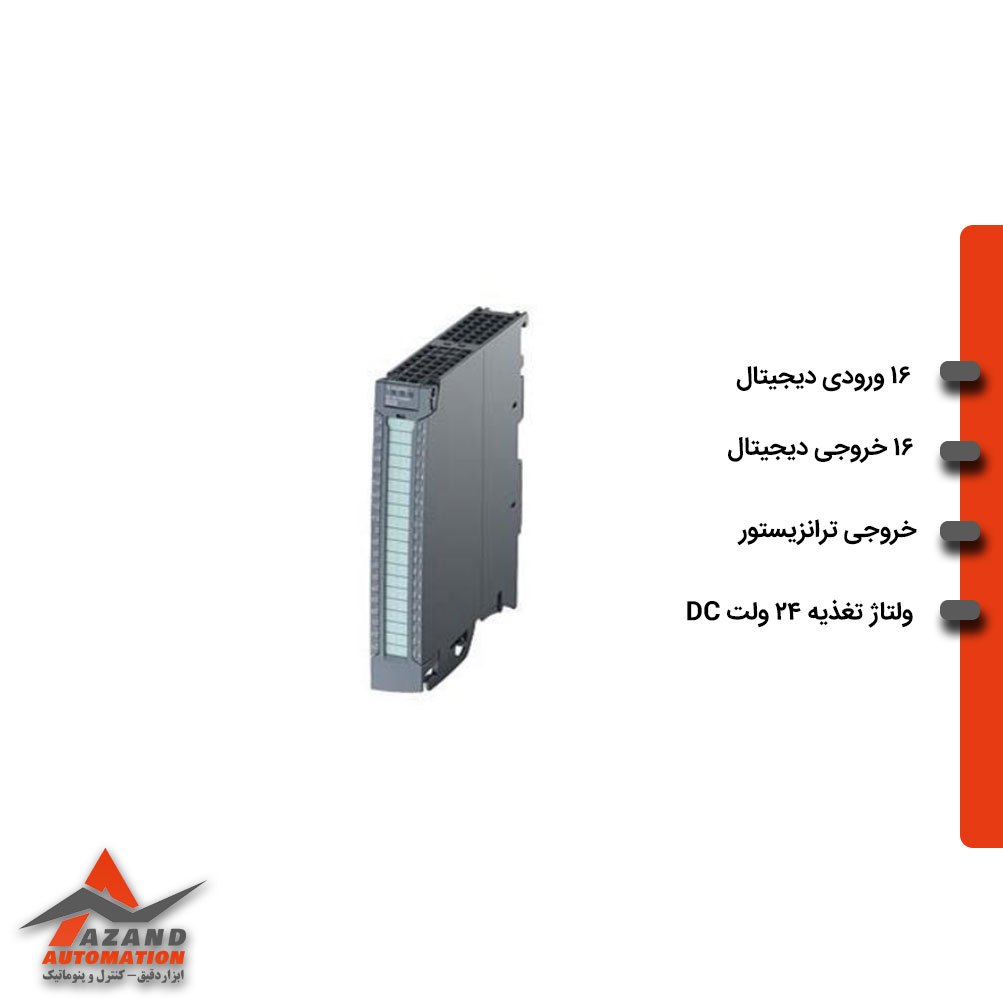

ماژول توسعه ورودی خروجی دیجیتال زیمنس سری S7-1500 مدل 6ES7523-1BL00-0AA0

ما را به منابع منتخب خود در گوگل اضافه کنید

برای خرید ماژول توسعه ورودی خروجی دیجیتال زیمنس مدل 6ES7523-1BL00-0AA0 باید محصولی را انتخاب کرد که تعداد ورودی و خروجی موردنیاز مدار کنترل را پوشش دهد و با ساختار PLC مورد استفاده سازگار باشد. این ماژول از خانواده SIMATIC S7-1500 زیمنس است و برای افزایش ظرفیت ورودی و خروجی دیجیتال این سری به کار می‌رود. ساختار آن شامل 16 ورودی دیجیتال و 16 خروجی دیجیتال است؛ بنابراین یک ماژول واحد می‌تواند ارتباط تعداد قابل توجهی از سیگنال‌های دیجیتال را با سیستم کنترل برقرار کند. زیمنس این تجهیز را با عنوان DI 16x24VDC / DQ16x24VDC/0.5A BA معرفی کرده است. این ترکیب باعث می‌شود ماژول توسعه دیجیتال زیمنس سری S7-1500 برای تابلوهایی مناسب باشد که تعداد سیگنال‌های دیجیتال آن‌ها از ظرفیت CPU یا پیکربندی اولیه بیشتر شده است. به زبان ساده، اگر PLC باید اطلاعات بیشتری از تجهیزات دریافت کند یا تعداد بیشتری فرمان دیجیتال را به عملگرها ارسال کند، اضافه کردن یک ماژول توسعه می‌تواند ظرفیت سیستم را افزایش دهد.

ویژگی‌های ماژول توسعه دیجیتال زیمنس سری S7-1500

مهم‌ترین ویژگی‌های این ماژول توسعه زیمنس – Siemens عبارت‌اند از:

• 16 ورودی دیجیتال با ولتاژ نامی 24 ولت DC
• 16 خروجی دیجیتال
• خروجی‌های ترانزیستوری با جریان نامی 0.5 آمپر
• تغذیه نامی 24 ولت DC
• حفاظت در برابر اتصال کوتاه در خروجی‌ها
• پشتیبانی از MSI و MSO
• امکان پیکربندی در TIA Portal از نسخه V13
• امکان به‌روزرسانی Firmware
• پشتیبانی از راه‌اندازی اولویت‌دار
• دارای ورودی و خروجی دیجیتال با ساختار مشخص برای خانواده SIMATIC S7-1500
• ارائه همراه با کانکتور جلویی Push-in طبق اطلاعات کاتالوگ زیمنس

وجود 16 ورودی و 16 خروجی، این مدل را به گزینه‌ای برای سیستم‌هایی تبدیل می‌کند که هم دریافت سیگنال و هم ارسال فرمان دیجیتال در آن‌ها اهمیت دارد. از طرف دیگر، مشخص بودن نوع خروجی و جریان مجاز آن کمک می‌کند طراح تابلو پیش از انتخاب، سازگاری بار متصل با مشخصات ماژول را بررسی کند. برای نمونه، جریان خروجی مقاومتی هر کانال حداکثر 0.5 آمپر اعلام شده است.

مزیت‌های ماژول توسعه ورودی خروجی دیجیتال زیمنس

مزیت اصلی چنین ساختاری را باید در نحوه استفاده از ظرفیت سیستم کنترل جست‌وجو کرد. وقتی تعداد سیگنال‌های دیجیتال افزایش پیدا می‌کند، استفاده از یک ماژول ترکیبی می‌تواند چیدمان ورودی و خروجی را منظم‌تر کند. در این مدل، 16 کانال ورودی برای دریافت وضعیت تجهیزات و 16 کانال خروجی برای ارسال فرمان در اختیار PLC قرار می‌گیرد. چنین ترکیبی برای تابلوهای کنترلی که تعداد قابل توجهی سیگنال دیجیتال دارند، کاربرد مشخصی دارد.

از نظر فنی، چند مورد در انتخاب این ماژول توسعه زیمنس سری S7-1500 اهمیت دارد:

• وجود 16 ورودی دیجیتال، امکان دریافت هم‌زمان تعداد زیادی سیگنال دوحالته را فراهم می‌کند.
• 16 خروجی دیجیتال برای ارسال فرمان به تجهیزات متصل استفاده می‌شود.
• ولتاژ نامی 24 ولت DC، آن را با ساختار رایج مدارهای کنترلی این سطح ولتاژ هماهنگ می‌کند.
• خروجی‌های ترانزیستوری برای سوئیچ‌کردن بارهای دیجیتال با مشخصات اعلام‌شده توسط زیمنس طراحی شده‌اند.
• حفاظت اتصال کوتاه در خروجی‌ها، یک لایه حفاظتی الکتریکی برای مدار خروجی ایجاد می‌کند.
• پشتیبانی از TIA Portal، پیکربندی و یکپارچه‌سازی ماژول را در محیط مهندسی زیمنس امکان‌پذیر می‌کند.

مشخصات فنی ماژول توسعه ورودی خروجی دیجیتال زیمنس

برای انتخاب ماژول توسعه صرفاً دانستن تعداد ورودی و خروجی کافی نیست. ولتاژ تغذیه، نوع سیگنال، جریان خروجی، روش اتصال، توان مصرفی و شرایط نصب نیز در طراحی تابلو اهمیت دارند.

در ادامه می‌توانید جدول مشخصات فنی ماژول توسعه ورودی خروجی دیجیتال زیمنس مدل 6ES7523-1BL00-0AA0 را مشاهده کنید:

زیمنس همچنین برای این مدل 16 کانال خروجی را در گروه‌های 8تایی و مجموع جریان 4 آمپر برای هر گروه معرفی می‌کند. در نتیجه، هنگام طراحی مدار خروجی نباید فقط جریان هر کانال را بررسی کرد؛ ظرفیت گروه خروجی نیز باید در نظر گرفته شود.

کاربرد ماژول توسعه زیمنس سری S7-1500

کاربرد این ماژول توسعه زیمنس – Siemens زمانی مشخص‌تر می‌شود که تعداد سیگنال‌های دیجیتال موردنیاز در پروژه افزایش پیدا کند. ورودی‌های دیجیتال برای دریافت وضعیت تجهیزات استفاده می‌شوند و خروجی‌ها فرمان کنترلی را به بارهای سازگار منتقل می‌کنند. بنابراین وجود هر دو نوع کانال در یک ماژول، امکان مدیریت مجموعه‌ای از سیگنال‌های ورودی و خروجی را در یک بخش از سیستم فراهم می‌کند.

کاربردهای این مدل می‌تواند شامل موارد زیر باشد:

• افزایش تعداد ورودی‌های دیجیتال در سیستم‌های مبتنی بر SIMATIC S7-1500
• افزایش تعداد خروجی‌های دیجیتال موردنیاز PLC
• کنترل تجهیزات دارای سیگنال دیجیتال 24 ولت DC
• دریافت وضعیت کلیدها و تجهیزات دیجیتال متصل به PLC
• ارسال فرمان دیجیتال به بارهای سازگار با خروجی ترانزیستوری
• استفاده در تابلوهای کنترل و اتوماسیون صنعتی
• توسعه ظرفیت I/O در پروژه‌هایی که تعداد سیگنال‌ها افزایش یافته است
• استفاده در سیستم‌هایی که به ترکیبی از 16 ورودی و 16 خروجی دیجیتال نیاز دارند

قیمت ماژول توسعه ورودی خروجی دیجیتال زیمنس مدل 6ES7523-1BL00-0AA0

قیمت ماژول توسعه ورودی خروجی دیجیتال زیمنس مدل 6ES7523-1BL00-0AA0 به شرایط تأمین، موجودی و وضعیت بازار بستگی دارد و نمی‌توان یک رقم ثابت را برای تمام زمان‌ها در نظر گرفت. برای دریافت قیمت به‌روز این محصول، بهتر است مشخصات دقیق کد تجاری در زمان خرید بررسی شود. این موضوع به‌خصوص برای تجهیزات اتوماسیون صنعتی اهمیت دارد، زیرا تطبیق دقیق کد سفارش با نیاز پروژه از خرید مدل اشتباه جلوگیری می‌کند. برای استعلام قیمت و شرایط خرید، می‌توانید با آزند اتوماسیون تماس بگیرید و کد تجاری 6ES7523-1BL00-0AA0 را اعلام کنید. بررسی کد محصول هنگام استعلام، احتمال اشتباه میان مدل‌های مختلف ماژول‌های دیجیتال زیمنس را کاهش می‌دهد. همچنین اگر برای انتخاب ماژول توسعه مناسب PLC سری S7-1500 نیاز به بررسی مشخصات فنی دارید، اطلاعات پروژه را پیش از خرید با مشخصات دیتاشیت تطبیق دهید.

خرید ماژول توسعه ورودی خروجی دیجیتال زیمنس سری S7-1500 مدل 6ES7523-1BL00-0AA0

اگر برای پروژه خود به دنبال خرید ماژول توسعه ورودی خروجی دیجیتال زیمنس مدل 6ES7523-1BL00-0AA0 هستید، این مدل با 16 ورودی دیجیتال و 16 خروجی دیجیتال، برای توسعه ظرفیت I/O در سیستم‌های SIMATIC S7-1500 طراحی شده است. تغذیه نامی 24 ولت DC، خروجی ترانزیستوری 0.5 آمپر، حفاظت اتصال کوتاه خروجی و امکان پیکربندی در TIA Portal از مشخصات مهم آن هستند.

برای تهیه این تجهیز می‌توانید فروشگاه آزند اتوماسیون نمایندگی زیمنس در لاله زار را برای استعلام و خرید بررسی کنید. هنگام سفارش، اعلام دقیق کد تجاری 6ES7523-1BL00-0AA0 اهمیت دارد تا مدل موردنظر با مشخصات پروژه تطبیق داده شود.
