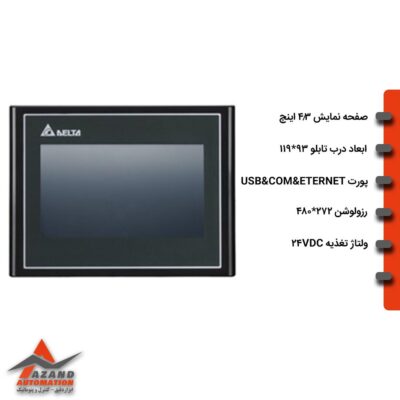

اچ ام آی (HMI) دلتا مدل DOP-103SQ تنها یکی از نمایشگرهای صنعتی تولید شده توسط برند دلتا است. این HMI دلتا که دارای پردازشگر قدرتمند ARM Cortex-A8 است، به عنوان جایگزین DOP-103BQ معرفی شده است. اما این دو محصول از نظر فنی تفاوتی با هم ندارند. تنها تفاوت این دو مدل در افزایش قطر شیشه نمایشگر و صفحه نمایش نوع IPS است.
یکی دیگر از قابلایتهای این محصول سرور FTP داخلی است که برای به روز رسانی دستور العمل ها یا فایل های PDF طراحی شده است. همچنین اچ ام آی (HMI) دلتا مدل DOP-103SQ از سرور VNC نیز پشتیبانی میکند. این سرور نظارت از راه دور را امکان پذیر میکمد. اما این عملکرد در زمانی که قفل روشن است، امکان استفاده ندارد. از دیگر قابلیتهای این اچ ام ای پشتیبانی از زبان برنامه نویسی LUA با ساختار ساده و آسان است. در ادامه این محصول را بیشتر بررسی خواهیم کرد.
ویژگی اچ ام آی (HMI) دلتا مدل DOP-103SQ
علت خرید اچ ام آی (HMI) دلتا مدل DOP-103SQ قابلیتهای بی شماری است که دارد. به همین علت در این بخش به بررسی ویژگیهای این محصول اچ ام ای دلتا خواهیم پرداخت:
- 4.3 اینچ (272*480) 65536 رنگ TFT
- دارای CPU Cortex-A8 800MHz
- دارای 256 مگابایت رم (حافظه داخلی)
- دارای ورودی چند زبانه
- دارای USB
- دارای سرویس گیرنده USB
- دارای گواهینامه CE/UL
- دمای عملیاتی برابر با 0 تا 50 درجه سانتیگراد
- دمای ذخیره سازی برابر با -20 تا 60 درجه سانتیگراد
- دارای رام 256 مگابایت (حافظه اجرایی)
- دارای 2 مجموعه پورت COM داخلی
نقاط قوت HMI دلتا مدل DOP-103SQ
در این بخش به بررسی نقاط قوت و مزایایی اچ ام آی (HMI) دلتا مدل DOP-103SQ خواهیم پرداخت:
- قابلیت نمایش اطلاعات بصورت منحنی
- قیمت مناسب و ارزان
- دارای RTC به منظور عملکرد در تاریخ و ساعات
- پشتیبانی از شبکه VNC
- توانایی اتصال به 255 دستگاه
- قابلیت اتصال به اینورتر، PLCها، سرو درایو و هر وسیله ای که دارای پورت RS485
- توانایی نمایش دادن انیمیشن را دارد
- پشتیبانی از شبکه FTP
- پشتیبانی از شبکه NTP (همان پروتکلهای پروتکل های زمان شبکه)
- دارای قابلیت ماکرونویسی
- قابلیت SLAVE شدن
- قابلیت MASTER شدن
- امکان ذخیره سازی اطلاعات
- دارای یک پورت USB CLIENT جهت پروگرام کردن برنامه و یا اتصال به پرینتر
- پشتیبانی از شبکه E-MAIL
- توانایی اتصال به 255 وسیله
نقاط ضعف اچ ام آی (HMI) دلتا مدل DOP-103SQ
اچ ام آی دلتا مدل DOP-103SQ در کنار نقاط قوت بسیار زیاد دارای نقاط ضعفی به شرح زیر است:
- قابلیت پخش فیلم ندارد
- قابلیت پخش صدا ندارد
- حافظه SD ندارد
کدخوانی اچ ام آی دلتا مدل DOP-103SQ
در تصویر زیر میتوانید نحوه کدگذاری اچ ام آی دلتا مدل DOP-103SQ را مشاهده کنید:
پورت 9 پین مدباس DOP-103SQ
در نصویر زیر میتوانید مشخصات یک پورت فیزیکی 9 پین مدباس را مشاهده کنید. این تصویر به شما سه روش استفاده از پین مدباس را نشان خواهد داد که شامل:
- روش اول: ارتباط RS232 و RS485 به طور هم زمان
- روش دوم: ارتباط دو RS485 به طور هم زمان
- روش سوم: ارتباط RS232 و RS422 به طور هم زمان
ابعاد اچ ام آی دلتا مدل DOP-103SQ
در تصویر زیر میتوانید ابعاد اچ ام آی (HMI) دلتا مدل DOP-103SQ را مشاهده کنید:
جدول مشخصات DOP-103SQ
در تصویر زیر میتوانید مشخصات این محصول دلتا را به طور کامل مشاهده کنید:
اطلاعات پشت اچ ام آی (HMI) دلتا مدل DOP-103SQ
در تصویر و جدول زیر میتوانید اطلاعات مرتبط به پشت اچ ام آی (HMI) دلتا مدل DOP-103SQ را مشاهده کنید:
نرم افزار برنامه نویسی HMI دلتا DOP-103SQ
نرم افزار اچ ام آی دلتا سری DOP100 نرم افزار DOP-Soft V4 بوده که از طریق لینک زیر میتوانید دانلود کنید( رابط کاربری جدید Ribbon UI ):
نرم افزار مورد نظر را میتوانید از لینک زیر دانلود کنید:
همچنین کاتالوگ اچ ام آی دلتا DOP-103SQ را میتوانید از لینک زیر دانلود کنید:
خرید اچ ام آی (HMI) دلتا مدل DOP-103SQ
اچ ام آی (HMI) دلتا مدل DOP-103SQ دارای بدون پورت اترنت با پردازگشر پیشرفته ARM Cortex-A8 است این تجهیزات اتوماسیون صنعتی دلتا جز سری اکونومی یا اقتصادی محسوب شده و از قیمت مناسب برخوردار است. اچ ام آی (HMI) دلتا مدل DOP-103SQ بدون پورت اترنت برای صنابع مختلف را از فروشگاه اینترنتی آزنداتوماسیون نمایندگی دلتا لاله زار با قیمت مناسب خریداری کنید. همچنین در صورت نیاز برای کسب اطلاعات بیشتر و تهیه این محصول میتوانید با کارشناسان ما از طریق پیام رسانهای داخلی و خارجی در ارتباط باشید.
