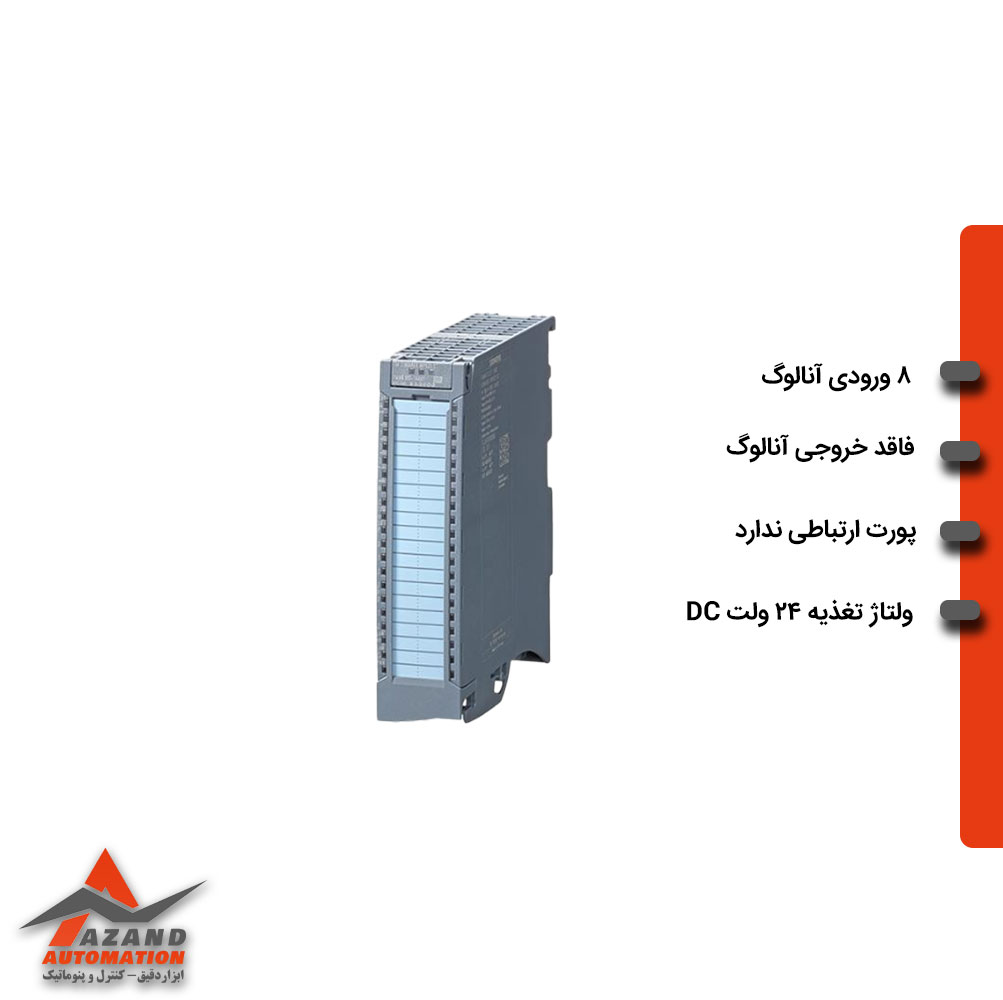

بسیاری از تجهیزات صنعتی مثل سنسورهای دما، فشار و جریان، خروجی خود را نه به صورت روشن و خاموش ساده، بلکه به شکل یک سیگنال پیوسته و متغیر ارسال میکنند. PLC های سری S7-1500 برای خواندن این نوع سیگنالها به یک ماژول جانبی مجهز به مبدل آنالوگ به دیجیتال نیاز دارند. ماژول توسعه آنالوگ زیمنس سری S7-1500 مدل 6ES7531-7PF00-0AB0 دقیقا همین نقش را ایفا میکند و سیگنالهای آنالوگ ورودی را به دادهای قابل پردازش برای CPU تبدیل میکند. کسانی که به دنبال خرید ماژول توسعه آنالوگ زیمنس سری S7-1500 مدل 6ES7531-7PF00-0AB0 هستند، معمولا با سیستمهایی سروکار دارند که چندین حسگر آنالوگ باید به طور همزمان پایش شوند. این ماژول با 8 کانال ورودی آنالوگ، امکان اتصال تعداد قابل توجهی حسگر را در یک واحد فراهم میکند و نیاز به تجهیزات جانبی اضافه را کاهش میدهد.
ویژگیهای ماژول ورودی آنالوگ زیمنس سری S7-1500 مدل 6ES7531-7PF00-0AB0
هر ماژول ورودی آنالوگ زیمنس سری S7-1500 با مجموعهای از پارامترهای فنی مشخص طراحی شده که نوع و دقت سیگنال قابل خواندن را تعیین میکنند. این پارامترها شامل تعداد کانالها، ولتاژ تغذیه و نوع سیگنال ورودی هستند. شناخت دقیق این مشخصات به انتخاب درست ماژول متناسب با نیاز پروژه کمک میکند و از خرید تجهیزی نامناسب جلوگیری میکند. در ادامه، مهمترین ویژگیهای این مدل را مرور میکنیم:
- 8 ورودی آنالوگ مستقل برای اتصال همزمان چند حسگر
- عدم وجود خروجی آنالوگ، مناسب برای کاربردهای صرفا پایش و اندازهگیری
- ولتاژ تغذیه 24 ولت DC، هماهنگ با استاندارد رایج تابلوهای برق صنعتی
- قابلیت نصب روی ریل استاندارد سری S7-1500
- سازگاری کامل با CPU های خانواده S7-1500 زیمنس
نبود خروجی آنالوگ در ماژول توسعه آنالوگ زیمنس سری S7-1500 مدل 6ES7531-7PF00-0AB0 به این معناست که این ماژول برای دریافت اطلاعات از سنسورها طراحی شده، نه برای فرمان دادن به عملگرها. همین تفکیک وظیفه باعث میشود قیمت تمامشده آن نسبت به مدلهای ترکیبی ورودی و خروجی پایینتر بیاید.
مزایای ماژول توسعه آنالوگ زیمنس سری S7-1500 مدل 6ES7531-7PF00-0AB0
مزیت اصلی این ماژول در جایی مشخص میشود که تعداد حسگرهای آنالوگ در یک خط تولید یا یک واحد صنعتی زیاد باشد. به جای اختصاص یک ورودی مجزا برای هر سنسور، مهندس طراح میتواند با یک ماژول 8 کاناله، حجم زیادی از کابلکشی و فضای تابلو را کاهش دهد. این موضوع مخصوصا در پروژههای بازسازی تابلوهای موجود، جایی که فضای فیزیکی محدود است، اهمیت پیدا میکند.
- کاهش تعداد کابلکشی و اتصالات در تابلو برق
- امکان پایش همزمان چند نقطه دمایی یا فشار در یک خط تولید
- سازگاری با پروتکلهای ارتباطی خانواده S7-1500 بدون نیاز به مبدل اضافه
- کاهش زمان راهاندازی به دلیل پیکربندی ساده در نرمافزار TIA Portal
برای مثال، در یک واحد تصفیه آب که باید دمای مخزن، فشار خط لوله و سطح مایع به طور همزمان اندازهگیری شود، یک ماژول توسعه آنالوگ زیمنس سری S71500 میتواند این سه سیگنال را از طریق سه کانال جداگانه به CPU منتقل کند، بدون آنکه نیاز به نصب سه ماژول مجزا باشد. نمایندگی زیمنس در تهران و نمایندگی زیمنس در لالهزار معمولا این نوع کاربردها را برای مشتریان صنعتی توضیح میدهند تا انتخاب ماژول مناسب سادهتر شود.

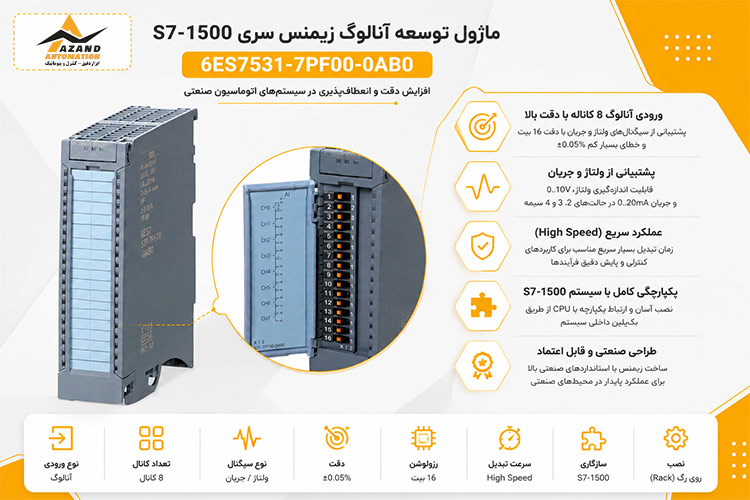

مشخصات فنی ماژول توسعه ورودی آنالوگ زیمنس سری S7-1500 مدل 6ES7531-7PF00-0AB0
اطلاعات فنی محصول براساس سایت زیمنس و دیتاشیت رسمی این شرکت تنظیم شده و هرگونه تغییر در طراحی سختافزار توسط زیمنس در همان منبع اعلام میشود. دقت در این مشخصات، به خصوص ولتاژ تغذیه و تعداد کانالهای ورودی، برای هماهنگی ماژول با بقیه اجزای سیستم اهمیت دارد. مهندس طراح تابلو باید پیش از سفارش، این پارامترها را با نیازهای پروژه تطبیق دهد. در ادامه میتوانید جدول مشخصات فنی ماژول توسعه آنالوگ زیمنس سری S7-1500 مدل 6ES7531-7PF00-0AB0 را مشاهده کنید:
| مشخصه | مقدار | توضیحات |
|---|---|---|
| نام محصول | ماژول ورودی آنالوگ SIMATIC S7-1500 AI HF | سری SM 531 |
| مدل | 6ES7531-7PF00-0AB0 | شماره فنی زیمنس |
| سری PLC | S7-1500 / ET 200MP | سازگار با هر دو پلتفرم |
| نوع ماژول | Analog Input (AI) | ماژول ورودی آنالوگ |
| تعداد کانال | 8 کانال | هر کانال بهصورت مستقل (Groups of 1) |
| نوع ورودی | ولتاژ، مقاومت، RTD، ترموکوپل | U / R / RTD / TC |
| رزولوشن اندازهگیری | 16 بیت | برای اندازهگیری ولتاژ و مقاومت |
| رزولوشن RTD و TC | تا 21 بیت | دقت بسیار بالا در سنسورهای دما |
| دقت اندازهگیری | 0.1% | High Feature |
| ولتاژ تغذیه | 24V DC | ولتاژ نامی |
| محدوده ولتاژ مجاز | 19.2 تا 28.8 ولت DC | مطابق دیتاشیت |
| حفاظت معکوس تغذیه | دارد | Reverse Polarity Protection |
| ولتاژ مد مشترک | 30VAC / 60VDC | Common Mode Voltage |
| قابلیت تشخیص خطا | دارد | Diagnostics داخلی |
| وقفه سختافزاری | دارد | Hardware Interrupts |
| کالیبراسیون در حین کار | پشتیبانی میشود | Calibrate in RUN |
| اندازهگیری دما | RTD و Thermocouple | پشتیبانی کامل |
| نوع ترموکوپل | شامل Type C و سایر انواع استاندارد | قابل انتخاب در تنظیمات |
| محدوده دما | قابل تنظیم | Scalable Temperature Range |
| ایزولاسیون کانالها | هر کانال مستقل | افزایش دقت و کاهش نویز |

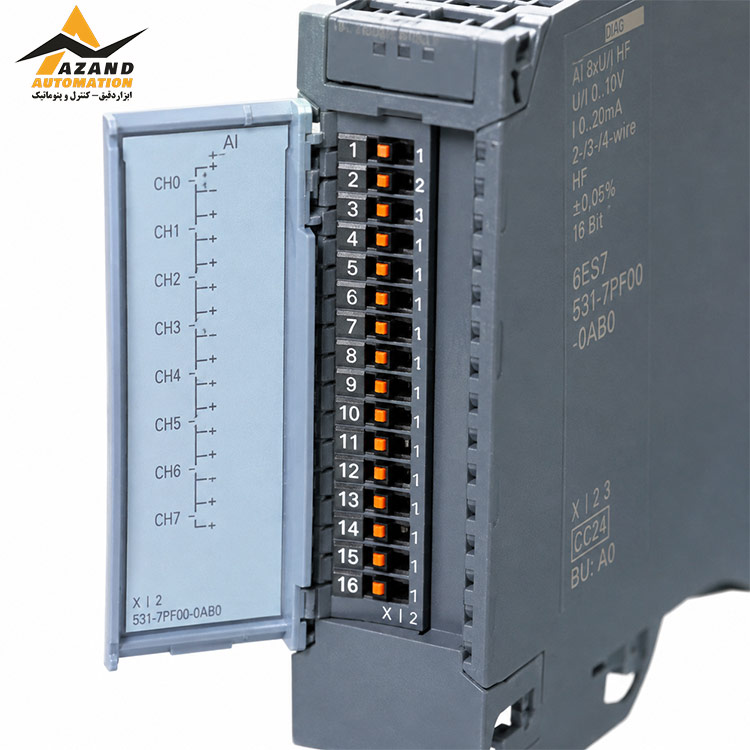

| نوع اتصال | کانکتور جلویی | Screw یا Push-in (جداگانه تهیه میشود) |
| کانکتور همراه | ندارد | باید جداگانه سفارش داده شود |
| متعلقات داخل جعبه | Infeed Element، Shield Bracket، Shield Terminal | همراه محصول ارائه میشود |
| نصب | روی رک S7-1500 | نصب ماژولار |
| وزن | حدود 0.41 کیلوگرم | وزن خالص |
| ابعاد بستهبندی | 16.1 × 19.5 × 5 سانتیمتر | ابعاد کارخانهای |
| کشور سازنده | آلمان | Germany |
| وضعیت محصول | Active | محصول فعال زیمنس |
| کاربرد | اتصال انواع سنسورهای آنالوگ و دما | مناسب سیستمهای اتوماسیون صنعتی، کنترل فرآیند و مانیتورینگ |
همانطور که در جدول بالا مشخص است، این ماژول در دسته ماژولهای ورودی خالص قرار میگیرد و برای پروژههایی طراحی شده که تمرکز اصلی روی دریافت داده از حسگرهاست، نه فرماندهی به تجهیزات اجرایی. این تفکیک وظایف در طراحی سیستمهای صنعتی، نگهداری و عیبیابی را سادهتر میکند.
کاربرد ماژول ورودی زیمنس سری S7-1500 مدل 6ES7531-7PF00-0AB0
کاربرد ماژول ورودی آنالوگ زیمنس سری S7-1500 مدل 6ES7531-7PF00-0AB0 به صنایعی محدود نمیشود که فقط با یک نوع سیگنال سروکار دارند. هر جا که نیاز به خواندن همزمان چند سیگنال آنالوگ از منابع مختلف باشد، این ماژول میتواند بخشی از راهحل باشد. طیف کاربردهای آن از صنایع غذایی تا نفت و گاز و آب و فاضلاب گسترده است. در فهرست زیر برخی از رایجترین کاربردهای این ماژول را میبینید:
- پایش دمای مخازن و کورهها در صنایع غذایی و شیمیایی
- اندازهگیری فشار خطوط لوله در صنعت نفت و گاز
- کنترل سطح مایعات در تصفیهخانههای آب و فاضلاب
- جمعآوری داده از حسگرهای جریان در خطوط تولید
- یکپارچهسازی سیگنالهای آنالوگ در سیستمهای SCADA
این تنوع کاربردی نشان میدهد که ماژول توسعه زیمنس سری S7-1500 بیشتر یک قطعه زیرساختی است تا یک تجهیز اختصاصی برای یک صنعت خاص. همین ویژگی، دلیل اصلی حضور گسترده این ماژول در پروژههای مختلف اتوماسیون صنعتی است.
قیمت ماژول ورودی آنالوگ زیمنس سری S7-1500 مدل 6ES7531-7PF00-0AB0
قیمت ماژول توسعه آنالوگ زیمنس سری S71500 مدل 6ES7531-7PF00-0AB0 به عواملی مثل نرخ ارز، موجودی انبار و شرایط فروش عمده یا تکی وابسته است و به همین دلیل اعلام یک رقم ثابت برای آن دقیق نیست. نوسانات بازار قطعات صنعتی وارداتی باعث میشود قیمت این ماژول در بازههای زمانی کوتاه تغییر کند. برای دریافت قیمت روز و دقیق این محصول، بهترین راه تماس مستقیم با تیم فروش آزند اتوماسیون است. کارشناسان این مجموعه با بررسی موجودی و شرایط سفارش، قیمت نهایی را در کوتاهترین زمان اعلام میکنند. از این رو، برای اطلاع از قیمت، استعلام از آزند اتوماسیون توصیه میشود.
خرید ماژول توسعه آنالوگ زیمنس سری S7-1500 مدل 6ES7531-7PF00-0AB0
در مجموع، این ماژول برای پروژههایی که نیاز به خواندن همزمان چند سیگنال آنالوگ دارند، گزینهای کاربردی و مقرونبهصرفه به شمار میرود. 8 کانال ورودی، عدم وجود خروجی آنالوگ و سازگاری با خانواده S7-1500 آن را به انتخابی مناسب برای صنایعی مثل نفت و گاز، آب و فاضلاب و صنایع غذایی تبدیل کرده است. آزند اتوماسیون به عنوان نمایندگی زیمنس در تهران و نمایندگی زیمنس در لالهزار، این محصول را در کنار سایر ماژولهای خانواده S7-1500 عرضه میکند. برای خرید ماژول توسعه آنالوگ زیمنس سری S7-1500 مدل 6ES7531-7PF00-0AB0 میتوانید با کارشناسان فروشگاه آزند اتوماسیون تماس بگیرید تا از موجودی، قیمت روز و شرایط ارسال مطلع شوید.
