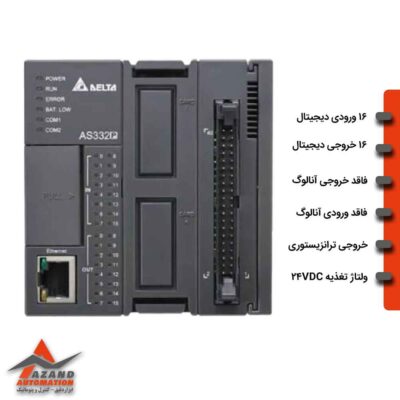

PLC دلتا مدل AS332T-A

پی ال سی (PLC) دلتا مدل AS332T-A یکی از پی ال سی های برند دلتا بوده که برای استفاده در صنایع پیچیده تر مناسب است. پی ال سی (PLC) دلتا مدل AS332T-A جز سری AS پی ال سی دلتا بوده و این پی ال سی دلتا برای استفاده در موشن بسیار استفاده می شود. این پی ال سی در مجموع دارای 32 ورودی و خروجی دیجیتال و بدون خروجی و ورودی آنالوگ است، این پی ال سی یکی از عیوبش این هست دارای ترمینال بر روی خودش نمی باشد. این پی ال سی بدلیل اینکه تا 1024 ورودی و خروجی قابل افزایش جز پی ال سی های آپشنال دلتا محسوب می شود. همین امر موجب شده است تا این محصول به یک محصول گران قیمت در بین پی ال سی های دلتا که وارد کشور شده است شود. در ادامه این محصول را بیشتر مشخصات فنی آن را بررسی خواهیم کرد.

ویژگی پی ال سی دلتا مدل AS332T-A

پی ال سی (PLC) دلتا مدل AS332T-A با ویژگی‌های کاربردی که دارد کار را برای صنعتگران آسان کرده و راندمان کارای را بالا خواهد برد. در ادامه به شرح بیشتر ویژگی های پی ال سی دلتا خواهیم پرداخت:

• 16 ورودی دیجیتال و 16 خروجی دیجیتال
• این مدل از پی ال سی استاندارد دلتا سری AS ورودی و خروجی آنالوگ ندارد
• دارای خروجی ترانزیستوری (جریان نامی 0.3A و ولتاژ کاری 5~30VDC)
• قابلیت ذخیره 128K Step Program + 60 k Word Data
• امکان گسترش و توسعه تا 32 ماژول ( حد اکثر 16 ماژول آنالوگ و 4 ماژول ارتباطی)
• 6 ورودی 200KHZ برای اتصال انکودر
• قابلیت کنترل 8 محور توسط شبکه CAN و 6 محور توسط قطار پالس (200KHz)
• دارای  ولتاژ تغذیه 24VDC
• حداکثر تعداد ورودی و خروجی های قابل افزایش به این پی ال سی، 1024 عدد
• یک کارت SD با فضای 32G
• دارای پورت های CANopen و Ethernet برای برقراری ارتباط با سرعت بالا
• فزایش سرعت اجرای دستورات تا 40Kstep/ms
• AS-332T-A بر روی خود دارای LED هایی جهت نمایش وضعیت خاموش و روشن بودن تغذیه، نمایش بروز خطا و LED های چشمک زن COM1 و COM2 و BAT.LOW به صورت چشمک زن فعال میباشد.
• دو اسلات جهت نصب کارت های فانکشن از قبیل توسعه شبکه و کارت ورودی و خروجی آنالوگ
• دارای پردازنده های 32 بیتی SoC
• سرعت اسکن CPU در این نوع  0.15µs
• یک پورت Mini USBجهت آپلود و دانلود ؛ 2 پورت RS485 جهت اتصال به HMI با پروتکل مدباس (RTU & ASCII)  و اترنت
• قابلیت برنامه نویسی توسط DIADesigner و ISPSOFT

نقاط قوت پی ال سی(PLC) سری AS دلتا مدل AS332T-A

نقاط قوت پی ال سی (PLC) دلتا مدل AS332T-A به شرح زیر است:

• قیمت بسیار مناسب نسبت به فابلیت هایی که دارد.
• پشتیبانی از شبکه CANOPEN در صورت وجود کارت توسعه شبکه F-COPM بر روی اسلات خود
• پشتیبانی از شبکه های RS232/485/422 در صورت نصب کارت های توسعه مربوط به این شبکه ها بر روی اسلات خود
• دارای توان مصرفی 3.6W
• قابل نصب بر روی ریل
• دارای ورودی و خروجی های تعداد بالا
• قابلیت شبکه شدن با ماکزیمم 64 تجهیز بصورت (CANOPEN DS301 (MASTER
• قابلیت شبکه شدن با ماکزیمم 8 تجهیز بصورت (CANOPEN DS301 (SLAVE
• دارای ورودی و خروجی های سرعت بالا
• دارای 2 اسلات جهت نصب کارت های توسعه شبکه وکارت های توسعه ورودی و خروجی آنالوگ
• پشتیبانی از شبکه مدباس
• دارای RTC است

نقاط ضعف پی ال سی(CPU) سری AS دلتا مدل AS332T-A

در کنار نقاط قوتی که برای این مدل پی ال سی (PLC) دلتا مدل AS332T-A ذکر شد، دارای نقاط ضعف زیر نیز است:

• باتری داخلی ندارد ( قابلیت اضافه کردن دارد)
• بر روی خود ورودی و خروجی آنالوگ ندارد
• ترمینال های ورودی و خروجی در این مدل قابل تعویض و متحرک نیست

ابعاد PLC(پی ال سی) سری AS دلتا مدل AS332T-A

در شکل زیر می‌توانید ابعاد پی ال سی (PLC) سری AS دلتا مدل AS332T-A را مشاهده کنید:

در شکل زیر ساختار سخت افزاری این مدل را نیز می‌توانید مشاهده کنید:

تبدیل ورودی و خروجی به ترمینال در پی ال سی (PLC) دلتا مدل AS332T-A

پی ال سی (PLC) دلتا مدل AS332T-A برای اینکه ورودی و خروجی آن را تبدیل به ترمینال کنیم می‌توانیم از کابل های UC-ET010-24D (یک متری)، UC-ET020-24D (دو متری)، UC-ET030-24D (سه متری) بعلاوه دو عدد برد ترمینال UB-10-ID16A یا کابل‌های نامبرده بعلاوه یک عدد برد ترمینال ورودی UB-10-ID16A و یک عدد برد رله ترمینال خروجی UB-10-OR16A طبق تصویر زیر استفاده کنیم البته این یه راه حل گران هست با محصولات ایرانی گرین مایند تحت عنوان های زیر می توان پروژه را ارزانتر تمام کرد.

UB-10-OR16A-GM

رله برد برای خروجی دیجیتال (تاکامیساوا ژاپن)

UB-10-ID16A-GM

ترمینال برد برای ورودی /خروجی دیجیتال

UB-10-ID32A-GM

ترمینال برد برای ورودی /خروجی دیجیتال

UC-ET010-24A-GM

کابل ارتباطی ترمینال /رله برد

UC-ET010-24C-GM

کابل ارتباطی ترمینال دو سر /رله برد

که می توانید با کارشناسان آزند اتوماسیون تماس حاصل فرمایید و از نحوه استفاده کردن این محصولات ایرانی به همراه پی ال سی های سری AS اطلاع حاصل فرمایید.

نرم افزار برنامه نویسی پی ال سی دلتا مدل AS332T-A

پی ال سی (PLC) دلتا مدل AS332T-A فقط با نرم افزار برنامه نویسی ISPSOFT برنامه نویسی می‌شود اما باید نرم افزار جانبی ارتباط و سیموله  ISPSOFT تحت عنوان COMMGR را نیز دانلود کنید.

نرم افزارهای مورد نظر را می‌توانید از لینک‌های زیر دانلود کنید:

همچنین کاتالوگ پی ال سی (PLC) دلتا مدل AS332T-A را می‌توانید از لینک زیر دانلود کنید:

خرید PLC دلتا مدل AS332T-A

پی ال سی (PLC) دلتا مدل AS332T-A یکی از محصولات با قیمت مناسب دلتا و کارایی بالا بوده که دارای 16 ورودی دیجیتال و 16 خروجی دیجتال ترانزیستوری NPN بوده و بدون ورودی و خروجی آنالوگ است. این محصول برند دلتا دارای خروجی ترانزیستوری (جریان نامی 0.3A و ولتاژ کاری 5~30VDC) و  بوده قابلیت افزایش نیز دارد. برای خرید این محصول و دیگر تجهیزات اتوماسیون صنعتی دلتا با قیمت مناسب می‌توانید به آزنداتوماسیون(سایت دلتا) مراجعه کرده و یا از طریق پیام رسان‌هایی مانند بله، ایتا، واتساپ و… با کارشناسان این شرکت در ارتباط باشید.
