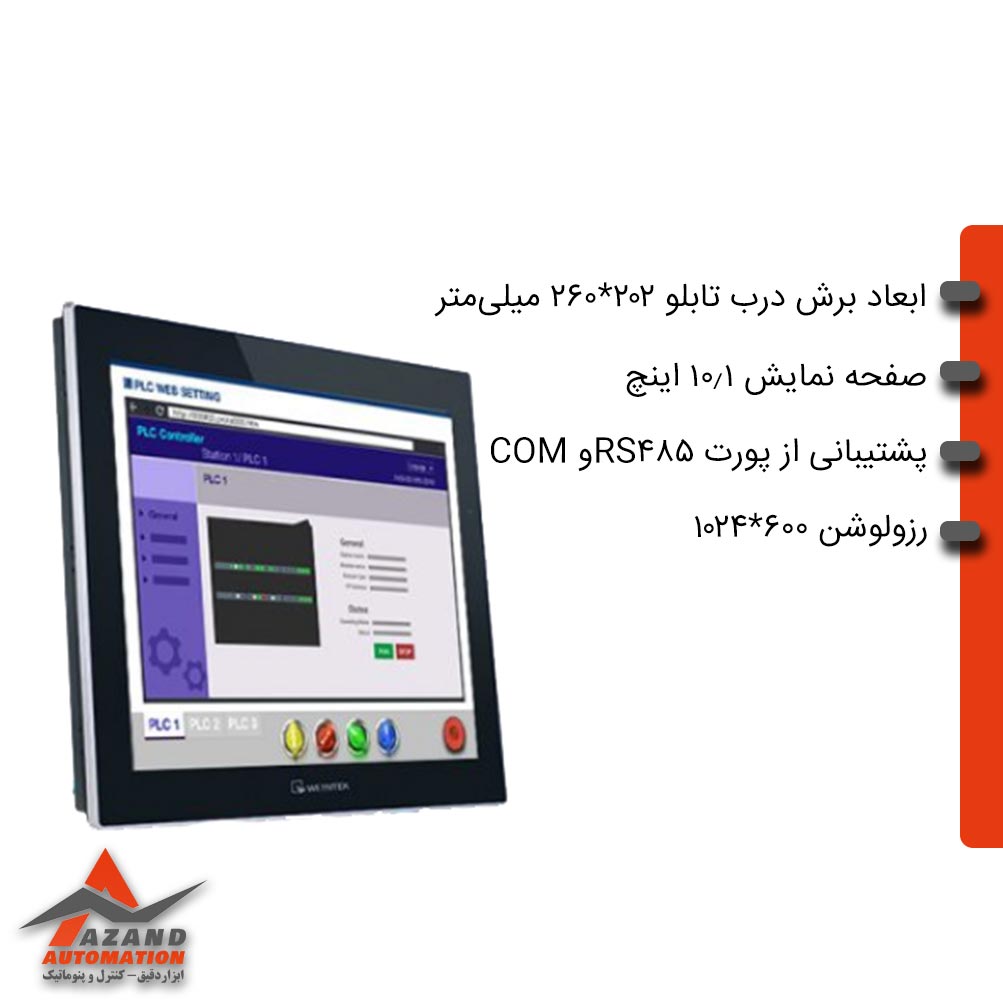

اچ ام ای وینتک CMT1106X اندازه10.1 اینچ

اچ ام آی وینتک CMT1106X یکی از محصولات حرفه‌ای و پرفروش سری CMT برند Weintek است که برای مانیتورینگ، کنترل و مدیریت فرآیندهای صنعتی طراحی شده است. این HMI با بهره‌گیری از نمایشگر TFT رنگی 10.1 اینچی، پردازنده چهار هسته‌ای RISC و امکانات ارتباطی متنوع، انتخابی مناسب برای پروژه‌های اتوماسیون صنعتی، خطوط تولید، ماشین‌آلات صنعتی و سیستم‌های کنترل پیشرفته محسوب می‌شود. در فروشگاه آزند اتوماسیون می‌توانید برای خرید اچ ام آی وینتک CMT1106X با دریافت مشاوره تخصصی، مناسب‌ترین محصول را متناسب با نیاز پروژه خود انتخاب کنید.

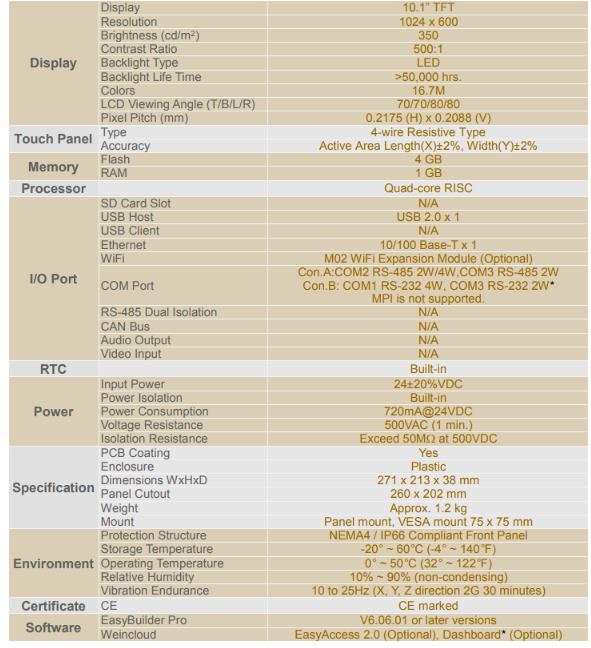

مشخصات فنی HMI وینتک CMT1106X

• صفحه نمایش 10.1 اینچی با کیفیت بالا

اچ ام آی Weintek CMT1106X مجهز به نمایشگر TFT رنگی 10.1 اینچی با رزولوشن 1024×600 پیکسل است که تصاویر و داده‌های فرآیندی را با وضوح بالا نمایش می‌دهد. روشنایی 350 cd/m² و نسبت کنتراست 500:1 موجب می‌شود اطلاعات حتی در محیط‌های صنعتی به‌خوبی قابل مشاهده باشند.

مشخصات نمایشگر:

• اندازه صفحه نمایش: 10.1 اینچ TFT
• رزولوشن: 1024×600 پیکسل
• تعداد رنگ قابل نمایش: 16.7 میلیون رنگ
• روشنایی: 350 cd/m²
• نسبت کنتراست: 500:1
• زاویه دید: 70/70/80/80 درجه
• طول عمر بک‌لایت: بیش از 50,000 ساعت

• تاچ پنل دقیق و مقاوم

اچ ام ای وینتک CMT1106X اندازه10.1 اینچ از صفحه لمسی مقاومتی چهار سیمه (4-Wire Resistive Touch) بهره می‌برد که عملکرد دقیق و قابل اعتمادی را در محیط‌های صنعتی فراهم می‌کند.

ویژگی‌های تاچ پنل:

• نوع لمس: مقاومتی 4 سیمه
• دقت عملکرد: ±2 درصد در محور X و Y
• مناسب برای استفاده با دستکش صنعتی

• پردازنده قدرتمند و حافظه مناسب

CMT1106X به پردازنده Quad-Core RISC مجهز شده است که سرعت پردازش بالایی را برای اجرای پروژه‌های HMI، نمایش گرافیکی و ارتباطات صنعتی فراهم می‌کند.

مشخصات سخت‌افزاری:

• پردازنده: Quad-Core RISC
• حافظه RAM: یک گیگابایت
• حافظه Flash: چهار گیگابایت

این ترکیب سخت‌افزاری باعث اجرای روان پروژه‌های سنگین و افزایش پایداری سیستم می‌شود.

پورت‌های ارتباطی اچ ام آی وینتک CMT1106X

یکی از مهم‌ترین مزایای این HMI وینتک، امکانات ارتباطی متنوع آن است که امکان اتصال به انواع PLC، درایو، کنترلر و تجهیزات صنعتی را فراهم می‌کند.

• امکانات ارتباطی

• یک پورت Ethernet 10/100 Base-T
• یک پورت USB Host 2.0
• وای‌فای اختیاری از طریق ماژول M02 WiFi Expansion
• دو پورت COM مستقل

• مشخصات پورت‌های سریال

COM A:

• RS-485 دو سیمه یا چهار سیمه

COM B:

• RS-232
• RS-485 دو سیمه

این تنوع ارتباطی موجب شده تا HMI وینتک CMT1106X در پروژه‌های مختلف اتوماسیون صنعتی قابل استفاده باشد.

ویژگی‌های فیزیکی و نصب

بدنه دستگاه از جنس پلاستیک صنعتی مقاوم ساخته شده و برای نصب روی پنل طراحی شده است.

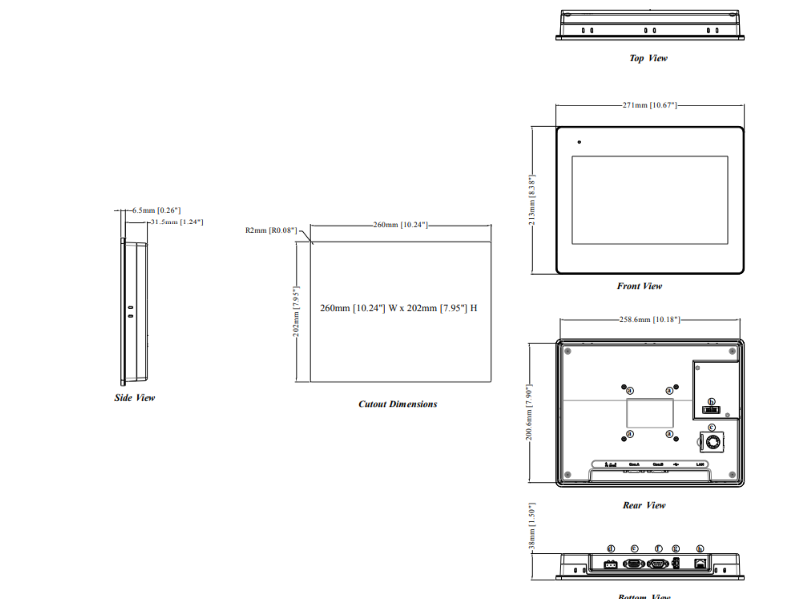

مشخصات مکانیکی:

• ابعاد دستگاه: 271 × 213 × 38 میلی‌متر
• ابعاد برش پنل: 260 × 202 میلی‌متر
• وزن: حدود 1.2 کیلوگرم
• نصب: Panel Mount
• پشتیبانی از استاندارد VESA 75×75

مشخصات تغذیه و ایمنی

این اچ ام آی صنعتی با ولتاژ ورودی 24 ولت DC کار می‌کند و برای استفاده در محیط‌های صنعتی طراحی شده است.

ویژگی‌های تغذیه:

• ولتاژ ورودی: 24±20 درصد VDC
• توان مصرفی: 720 میلی‌آمپر در 24 ولت
• ایزولاسیون داخلی تغذیه
• مقاومت ولتاژی: 500VAC به مدت یک دقیقه
• مقاومت عایقی: بیش از 500VDC

شرایط محیطی و استانداردها

HMI وینتک CMT1106X برای کار در محیط‌های صنعتی با شرایط مختلف طراحی شده است.

شرایط کاری:

• دمای عملکرد: 0 تا 50 درجه سانتی‌گراد
• دمای نگهداری: 20- تا 60 درجه سانتی‌گراد
• رطوبت مجاز: 10 تا 90 درصد بدون میعان
• مقاومت در برابر لرزش: 10 تا 25 هرتز

استانداردها:

• CE Certified
• پنل جلویی با درجه حفاظت NEMA4 / IP66
