تنظیمات لوگو زیمنس

کنترل هوشمند ماشین‌آلات و خطوط تولید بدون برنامه‌ریزی دقیق PLC تقریباً غیرممکن است. LOGO! زیمنس ابزاری حرفه‌ای برای مدیریت و بهینه‌سازی فرآیندهای صنعتی است که با سادگی و انعطاف‌پذیری خود، پروژه‌های کوچک و متوسط را به سطح بالایی از اتوماسیون می‌رساند. آشنایی کامل با تنظیمات این سیستم کلید بهره‌وری واقعی تجهیزات اتوماسیون صنعتی زیمنس است.

پیاده‌سازی درست برنامه‌ها و پیکربندی دقیق سخت‌افزار، تأثیر مستقیم بر عملکرد، امنیت و کارایی خطوط تولید دارد. در این مقاله به بررسی گام‌به‌گام تنظیمات LOGO!، برنامه‌نویسی توابع پایه و پیشرفته و اتصال به سیستم‌های جانبی می‌پردازیم. با یادگیری این مراحل، توانایی کنترل و مانیتورینگ تجهیزات اتوماسیون صنعتی زیمنس در سطح حرفه‌ای را خواهید داشت.

شروعی مطمئن با زیمنس

لوگو زیمنس ورژن 8 یک PLC قدرتمند و کاربرپسند است که کنترل دقیق و هوشمند خطوط تولید و تجهیزات کوچک صنعتی را ممکن می‌کند. این نسخه با امکانات گرافیکی پیشرفته و قابلیت‌های ارتباطی گسترده، مدیریت پروژه‌های اتوماسیون را ساده و حرفه‌ای می‌کند. آشنایی با ویژگی‌ها و تنظیمات این سیستم، پایه‌ای قوی برای اجرای پروژه‌های موفق فراهم می‌کند.

• معرفی PLC LOGO! زیمنس

LOGO! زیمنس یک کنترل‌کننده منطقی برنامه‌پذیر کوچک و انعطاف‌پذیر است که برای پروژه‌های صنعتی کوچک و متوسط طراحی شده. این PLC با رابط کاربری ساده و محیط نرم‌افزاری گرافیکی، برنامه‌نویسی و مانیتورینگ تجهیزات اتوماسیون صنعتی را سریع و قابل اعتماد می‌کند.

• کاربردهای رایج LOGO! در پروژه‌های صنعتی

LOGO! در اتوماسیون روشنایی، کنترل موتور، سیستم‌های آبیاری، دستگاه‌های بسته‌بندی و کنترل فرآیندهای ساده به کار گرفته می‌شود. این PLC با قابلیت اتصال به سنسورها و نمایشگرها، امکان مدیریت دقیق و مانیتورینگ لحظه‌ای پروژه‌ها را فراهم می‌کند.

• اهمیت تسلط بر تنظیمات سخت‌افزاری و نرم‌افزاری

شناخت دقیق تنظیمات سخت‌افزاری و نرم‌افزاری LOGO! ورژن 8، عملکرد پایدار و بدون خطا را تضمین می‌کند. انتخاب درست آدرس‌ها، پیکربندی شبکه و برنامه‌نویسی بهینه باعث افزایش طول عمر تجهیزات و کاهش هزینه‌های نگهداری می‌شود.

مراحل نصب و راه‌اندازی LOGO!

راه‌اندازی صحیح LOGO! زیمنس ورژن 8 پیش‌نیاز کنترل دقیق خطوط تولید و تجهیزات اتوماسیون صنعتی است. با رعایت گام‌های سخت‌افزاری و نرم‌افزاری، می‌توان اتصال پایدار و عملکرد بدون خطا را تضمین کرد. در این بخش تمام مراحل نصب، پیکربندی و اتصال به شبکه و دستگاه‌های جانبی بررسی می‌شود.

بررسی بسته‌بندی و اجزای سخت‌افزاری LOGO!

هر بسته LOGO! شامل PLC اصلی، منابع تغذیه، کابل‌ها و ماژول‌های توسعه می‌شود. قبل از نصب باید تمامی قطعات را بررسی و از سالم بودن آن‌ها اطمینان حاصل کرد.

• بررسی فیزیکی PLC و ماژول‌ها
• کنترل کابل‌ها و کانکتورها
• بررسی دفترچه راهنمای سخت‌افزار

اتصال لوگو به منبع تغذیه و شبکه

اتصال صحیح به منبع تغذیه و شبکه، پایه‌ای برای عملکرد بدون خطای PLC است. این مرحله شامل اتصال کابل برق و کابل شبکه به پورت‌های مشخص شده می‌شود.

• اطمینان از ولتاژ ورودی صحیح
• اتصال کابل شبکه به پورت Ethernet
• بررسی چراغ‌های LED برای تایید اتصال

نصب نرم‌افزار LOGO! Soft Comfort

نرم‌افزار LOGO! Soft Comfort محیط گرافیکی برنامه‌نویسی PLC را فراهم می‌کند. نصب صحیح نرم‌افزار، امکان طراحی، پیکربندی و تست برنامه‌ها را بدون مشکل فراهم می‌کند.

1. دانلود نسخه اصلی از وبسایت زیمنس
2. نصب مراحل گام‌به‌گام روی ویندوز
3. فعال‌سازی لایسنس و آماده‌سازی محیط

پیکربندی اولیه نرم‌افزار برای اتصال به PLC

برای برقراری ارتباط با PLC، ابتدا باید تنظیمات سخت‌افزاری و شبکه در نرم‌افزار انجام شود. این مرحله امکان شناسایی PLC و اتصال به آن را فراهم می‌کند.

• انتخاب نوع سخت‌افزار LOGO! ورژن 8
• بررسی ارتباط شبکه و تایید دسترسی PLC
• ذخیره تنظیمات اولیه برای استفاده‌های بعدی

تنظیم آدرس IP و پیکربندی شبکه

آدرس‌دهی صحیح IP، امکان ارتباط PLC با کامپیوتر و سایر تجهیزات شبکه را فراهم می‌کند. پیکربندی شبکه باید مطابق با رنج IP سیستم انجام شود.

1. تعیین IP مناسب برای PLC
2. تنظیم Subnet Mask و Gateway
3. بررسی اتصال با پینگ و اطمینان از برقراری ارتباط

اتصال LOGO! به سایر دستگاه‌ها و پنل‌های اپراتور

اتصال به HMI، سنسورها و سایر PLCها، قابلیت کنترل و مانیتورینگ کامل سیستم را فراهم می‌کند. تنظیم دقیق پارامترهای ارتباطی در این مرحله ضروری است.

• تعریف سرور و کلاینت در تنظیمات Ethernet
• فعال‌سازی ارتباط با پنل‌های اپراتور
• تست عملی ورودی و خروجی‌ها برای اطمینان از اتصال

برنامه‌نویسی LOGO! با نرم‌افزار LOGO! Soft Comfort

برنامه‌نویسی درست نقش مهمی در بهره‌وری و عملکرد پایدار پی ال سی زیمنس دارد. نرم‌افزار LOGO! Soft Comfort محیطی گرافیکی و کاربرپسند برای طراحی و مدیریت پروژه‌های اتوماسیون فراهم می‌کند. این بخش شامل آموزش کامل بلوک‌ها و توابع پایه و پیشرفته LOGO! می‌شود.

آشنایی با محیط نرم‌افزار و بلوک‌های منطقی

محیط نرم‌افزار LOGO! Soft Comfort طراحی شده تا برنامه‌نویسی پیچیده را ساده کند. بلوک‌های منطقی، تایمرها و شمارنده‌ها به راحتی قابل کشیدن و اتصال به یکدیگر هستند.

با شناخت ساختار بلوک‌ها، می‌توان جریان کنترل را به صورت گرافیکی مشاهده و مدیریت کرد.

• مرور منوها و ابزارهای طراحی
• شناسایی بلوک‌های ورودی و خروجی
• نمایش گرافیکی مسیر جریان منطقی

ایجاد پروژه جدید و تعریف ورودی‌ها و خروجی‌ها

شروع یک پروژه جدید، پایه برنامه‌نویسی دقیق است. ابتدا باید ورودی‌ها و خروجی‌ها تعریف شوند تا کنترل تجهیزات اتوماسیون دقیق انجام شود.

تعریف درست ورودی‌ها و خروجی‌ها تضمین می‌کند که برنامه بدون خطا اجرا شده و تمامی سیگنال‌ها به درستی پردازش شوند.

1. ایجاد پروژه جدید در نرم‌افزار
2. تعریف ورودی‌های دیجیتال و آنالوگ
3. تعریف خروجی‌ها و اتصال به تجهیزات جانبی

معرفی و کاربرد توابع پایه

توابع پایه نقش ستون فقرات برنامه‌نویسی پی ال سی زیمنس را دارند و منطق اصلی کنترل را شکل می‌دهند. استفاده صحیح از این توابع، فرآیندهای صنعتی را سریع و دقیق کنترل می‌کند.

• AND: خروجی تنها زمانی فعال می‌شود که همه ورودی‌ها 1 باشند.
• OR: خروجی فعال می‌شود اگر حداقل یکی از ورودی‌ها 1 باشد.
• NAND: نتیجه مخالف AND است؛ خروجی تنها زمانی صفر می‌شود که همه ورودی‌ها 1 باشند.
• NOR: نتیجه مخالف OR؛ خروجی زمانی 1 می‌شود که هیچ ورودی‌ای فعال نباشد.
• XOR: خروجی تنها زمانی فعال می‌شود که تعداد ورودی‌های فعال فرد باشد.
• AND/NAND با لبه تریگر: خروجی بر اساس تغییرات لحظه‌ای ورودی‌ها فعال می‌شود و حساس به سیکل قبلی است.

معرفی توابع پیشرفته

توابع پیشرفته LOGO! امکان مدیریت پیچیده‌تر تجهیزات و فرآیندها را فراهم می‌کنند. استفاده از این توابع، پروژه‌ها را حرفه‌ای و پایدار می‌کند.

• RS (Latching Relay): خروجی تا زمان فعال شدن ورودی Reset، وضعیت خود را حفظ می‌کند و برای کنترل‌های پایدار مناسب است.
• تایمرها:
  1. تأخیر در وصل: خروجی بعد از مدت زمان مشخص فعال می‌شود.
  2. تأخیر در قطع: خروجی بعد از مدت زمان مشخص غیرفعال می‌شود.
  3. تایمر پالسی: تولید سیگنال‌های کوتاه با فاصله زمانی مشخص.
  4. تایمر پالسی گسترده: تولید سیگنال‌های طولانی و متغیر برای کنترل فرآیندهای خاص.

تنظیم پارامترها و مقادیر آستانه سنسورها

تنظیم دقیق پارامترها تضمین می‌کند که پی ال سی زیمنس بهینه عمل کند و خطا کاهش یابد. مقادیر آستانه سنسورها باید مطابق نیاز پروژه تعریف شوند.

این مرحله باعث می‌شود خروجی‌ها دقیق و بر اساس شرایط واقعی محیط فعال شوند و عملکرد سیستم بهینه باقی بماند.

• تعیین زمان روشن و خاموش تایمرها
• تنظیم مقادیر آستانه سنسورها برای فعال شدن خروجی
• ذخیره و تست تنظیمات قبل از بارگذاری برنامه

اتصال LOGO! به Factory I/O و دیگر سیستم‌ها

ارتباط صحیح LOGO! با Factory I/O و سایر سیستم‌ها، امکان شبیه‌سازی دقیق و کنترل لحظه‌ای فرآیندها را فراهم می‌کند. این اتصال باعث می‌شود داده‌های ورودی و خروجی به درستی منتقل شده و عملکرد پروژه مطابق انتظار باشد. در این بخش، مراحل پیکربندی، اتصال و تست سیستم بررسی می‌شود.

1. معرفی Driver Configuration در Factory I/O

Driver Configuration بخش اصلی برای تعریف و مدیریت ارتباط LOGO! با محیط شبیه‌سازی است. این ابزار اجازه می‌دهد تنظیمات دقیق ارتباط شبکه و پروتکل‌های مورد نیاز برای انتقال داده‌ها را انجام دهید.

• مشاهده لیست تمام درایورها و انتخاب گزینه مناسب
• پیکربندی تنظیمات پایه برای هر درایور
• امکان ذخیره و بارگذاری تنظیمات برای پروژه‌های بعدی

2. انتخاب و پیکربندی SIEMENS LOGO! ETHERNET

برای برقراری اتصال با LOGO! ورژن 8، باید درایور SIEMENS LOGO! ETHERNET انتخاب و پیکربندی شود. این مرحله تضمین می‌کند که ارتباط بین PLC و Factory I/O پایدار و بدون خطا برقرار شود.

• انتخاب درایور از منوی کشویی
• کلیک روی CONFIGURATION برای باز کردن پنل تنظیمات
• بررسی تنظیمات پروتکل TCP/IP و صحت پورت‌ها

3.نحوه تعریف آدرس IP و اتصال به PLC

تعریف IP صحیح و اتصال به PLC، کلید ارتباط موثر با Factory I/O است. بدون تعیین آدرس مناسب، داده‌ها منتقل نشده و پروژه قادر به اجرای سناریوها نخواهد بود.

• وارد کردن آدرس IP PLC در بخش Host
• بررسی Subnet و Gateway برای همخوانی با شبکه
• ذخیره تنظیمات و آماده‌سازی اتصال

4. تست اتصال و نمایش وضعیت ورودی/خروجی

بعد از پیکربندی، تست اتصال و بررسی وضعیت ورودی‌ها و خروجی‌ها ضروری است. این مرحله اطمینان می‌دهد که سیگنال‌ها به درستی منتقل شده و سیستم آماده اجرای واقعی یا شبیه‌سازی است.

• مشاهده نماد سبز رنگ برای تایید اتصال موفق
• بررسی عملکرد ورودی‌ها و خروجی‌ها در پنل Factory I/O
• اصلاح و عیب‌یابی در صورت مشاهده هر گونه مشکل

نکات پیشرفته و بهینه‌سازی عملکرد

تسلط بر نکات پیشرفته LOGO! امکان اجرای پروژه‌های پیچیده صنعتی با دقت و امنیت بالاتر را فراهم می‌کند. بهینه‌سازی برنامه و مدیریت منابع سخت‌افزاری باعث کاهش خطا و افزایش بازده سیستم می‌شود. در این بخش، راهکارهای حرفه‌ای برای ارتقاء عملکرد و مدیریت ورودی/خروجی‌ها بررسی می‌شود.

استفاده از کارت‌ها و ماژول‌های توسعه

کارت‌ها و ماژول‌های توسعه LOGO! ظرفیت سیستم را افزایش می‌دهند و امکان افزودن ورودی‌ها، خروجی‌ها و قابلیت‌های پیشرفته را فراهم می‌کنند. انتخاب ماژول مناسب، سرعت پردازش و کارایی پروژه را به شکل محسوسی ارتقا می‌دهد.

• بررسی انواع کارت‌های دیجیتال و آنالوگ
• اضافه کردن ماژول‌های توسعه برای پروژه‌های بزرگ
• اتصال ماژول‌ها به LOGO! بدون نیاز به تغییرات گسترده در برنامه

بهینه‌سازی برنامه برای کاهش خطا و افزایش کارایی

برنامه‌نویسی بهینه باعث می‌شود فرآیندهای صنعتی با کمترین خطا اجرا شوند و منابع سیستم به شکل موثری مصرف شوند. اصلاح ترتیب بلوک‌ها و استفاده از توابع منطقی بهینه، عملکرد پروژه را بهبود می‌دهد.

• بازنگری در ترتیب اجرای بلوک‌ها
• کاهش تکرار کدها و استفاده از توابع استاندارد
• تنظیم دقیق پارامترها و تایمرها برای جلوگیری از اختلال

عیب‌یابی رایج در LOGO! و راه‌حل‌ها

عیب‌یابی سریع، کلید حفظ عملکرد پایدار LOGO! در پروژه‌های صنعتی است. شناخت خطاهای رایج و روش رفع آن‌ها باعث کاهش زمان توقف و افزایش ایمنی سیستم می‌شود.

• شناسایی خطاهای ارتباطی و شبکه‌ای
• بررسی ورودی‌ها و خروجی‌ها برای یافتن ناهماهنگی‌ها
• استفاده از گزارش‌های نرم‌افزار و ابزارهای مانیتورینگ

مدیریت ورودی‌ها و خروجی‌ها در پروژه‌های پیچیده

کنترل صحیح ورودی‌ها و خروجی‌ها در پروژه‌های بزرگ باعث اطمینان از عملکرد دقیق و هماهنگ سیستم می‌شود. برنامه‌ریزی منطقی و دسته‌بندی سیگنال‌ها، پردازش سریع و بدون خطا را تضمین می‌کند.

• تقسیم‌بندی ورودی‌ها و خروجی‌ها بر اساس عملکرد
• استفاده از بلوک‌های منطقی برای مدیریت سیگنال‌ها
• مانیتورینگ و اصلاح لحظه‌ای ورودی‌ها و خروجی‌ها در زمان اجرا

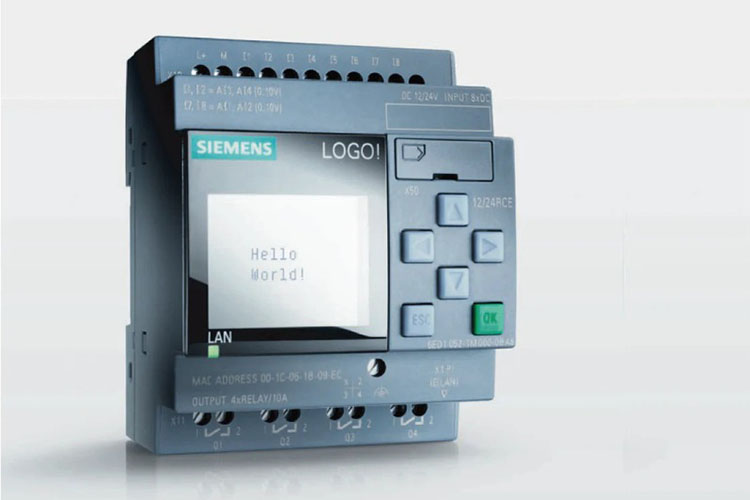

تنظیمات نمایشگر و مانیتورینگ

نمایشگر LOGO! نقش حیاتی در پایش و کنترل لحظه‌ای فرآیندها دارد و امکان مشاهده وضعیت ورودی‌ها و خروجی‌ها را به شکل دقیق فراهم می‌کند. با تنظیمات مناسب، می‌توان اعلان‌های خطا و پیام‌های مهم را مدیریت و تجربه کاربری سیستم را بهینه کرد. این بخش به شما کمک می‌کند تا پروژه‌های صنعتی را به صورت حرفه‌ای و ایمن مانیتور کنید.

1. نمایش وضعیت ورودی‌ها و خروجی‌ها

مشاهده وضعیت لحظه‌ای ورودی‌ها و خروجی‌ها باعث تشخیص سریع خطا و واکنش به موقع در پروژه‌های صنعتی می‌شود. کاربران می‌توانند به راحتی کنترل فرآیندها را در دست داشته باشند.

• مانیتورینگ دیجیتال و آنالوگ ورودی‌ها
• نمایش وضعیت خروجی‌ها با نمودار یا شاخص‌های گرافیکی
• امکان بررسی تغییرات لحظه‌ای برای بهینه‌سازی عملکرد

1. نمایش پیام‌های خطا و اعلان‌ها

نمایش خطاها و اعلان‌ها روی مانیتور، امنیت و پایداری سیستم را افزایش می‌دهد. اطلاع‌رسانی به موقع به اپراتور باعث کاهش ریسک توقف تولید و اصلاح سریع خطا می‌شود.

• تعریف پیام‌های خطا متناسب با هر ورودی/خروجی
• اولویت‌بندی اعلان‌ها برای تمرکز بر مسائل حیاتی
• امکان ثبت تاریخچه خطا برای تحلیل عملکرد

1. شخصی‌سازی نمایشگر برای پروژه‌های صنعتی

شخصی‌سازی نمایشگر امکان نمایش اطلاعات مهم پروژه بر اساس نیازهای هر سیستم را فراهم می‌کند. این تنظیمات باعث می‌شود اپراتورها با دید بهتر و سریع‌تر تصمیم‌گیری کنند.

• انتخاب قالب نمایش گرافیکی یا متنی
• تنظیم پارامترها و نمودارهای مورد نظر برای هر بخش
• اعمال رنگ‌ها و شاخص‌های دیداری برای تشخیص آسان وضعیت

سخن پایانی

تسلط بر تنظیمات LOGO! زیمنس، کلید اجرای پروژه‌های صنعتی دقیق و پایدار است. با یادگیری مراحل نصب، برنامه‌نویسی و مانیتورینگ، می‌توان فرآیندها را بهینه و بدون خطا کنترل کرد. مهارت در کار با پی ال سی زیمنس باعث افزایش بهره‌وری و کاهش هزینه‌های عملیاتی می‌شود.

برای خرید تجهیزات اتوماسیون صنعتی و دریافت مشاوره حرفه‌ای، فروشگاه آزند اتوماسیون؛ نمایندگی زیمنس در لاله‌زار، بهترین انتخاب است. کارشناسان این مجموعه می‌توانند شما را در انتخاب PLC مناسب و تجهیزات جانبی راهنمایی کنند و تجربه‌ای امن و حرفه‌ای از خرید ارائه دهند.

سوالات متداول

1. آیا LOGO! زیمنس با نسخه‌های قدیمی Factory I/O سازگار است؟

🟠 بله، با رعایت تنظیمات شبکه و نسخه نرم‌افزار، LOGO! می‌تواند با نسخه‌های قبلی Factory I/O کار کند.

2. می‌توان از LOGO! برای پروژه‌های کاملاً اتوماتیک استفاده کرد؟

🟠 بله، با برنامه‌ریزی صحیح و استفاده از توابع پیشرفته، پروژه‌های اتوماسیون کامل قابل پیاده‌سازی هستند.

3. آیا امکان اتصال چند PLC به یک Factory I/O وجود دارد؟

🟠 بله، با پیکربندی درست آدرس‌های IP و تعریف اتصالات سرور، چند PLC می‌توانند همزمان داده‌ها را منتقل کنند.

4. چه محدودیتی در تعداد ورودی‌ها و خروجی‌ها وجود دارد؟

🟠 محدودیت بر اساس مدل LOGO! و تعداد ماژول‌های توسعه تعیین می‌شود، و می‌توان با افزودن کارت‌ها ظرفیت را افزایش داد.

5. آیا می‌توان تایمرها را برای سناریوهای پیچیده سفارشی کرد؟

🟠 بله، تایمرهای LOGO! قابلیت تنظیم دقیق زمان تأخیر، پالسی و ترکیبی را برای نیازهای پیشرفته دارند.

6. آیا نمایشگر LOGO! قابلیت نمایش داده‌های آنالوگ و دیجیتال همزمان را دارد؟

🟠 بله، نمایشگر قابل تنظیم است و می‌توان داده‌های دیجیتال و آنالوگ را به صورت همزمان و گرافیکی مشاهده کرد.
