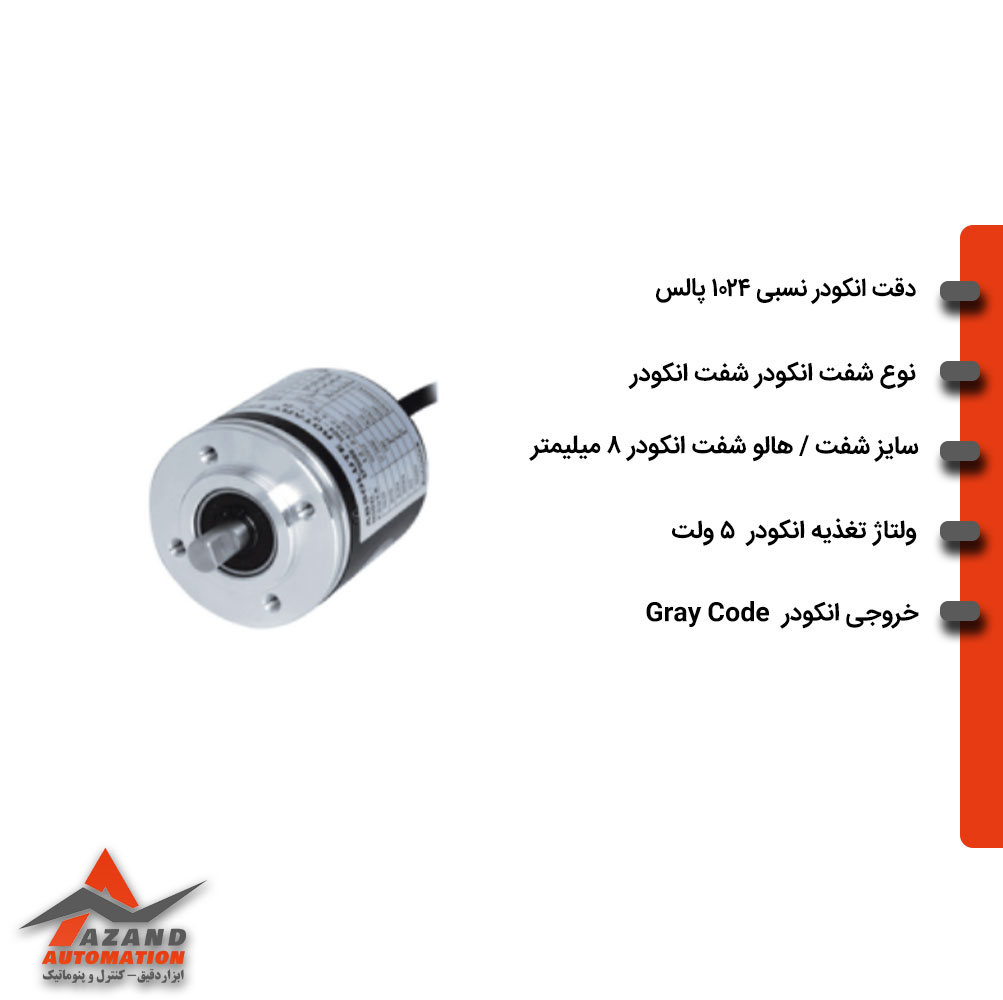

انکودر آتونیکس مدل EP50S8-1024-3R-N-5 یکی از دقیقترین سنسورهای موقعیتسنج تکدور در کلاس صنعتی است. این مدل از خانواده EP50S با طراحی جمعوجور ۵۰ میلیمتری خود، برای سیستمهایی طراحی شده که دقت زاویه، پایداری سیگنال و سازگاری الکتریکی در آن اهمیت بالایی دارد. با خروجی Gray Code و رزولوشن ۱۰۲۴ پله در هر دور، این انکودر امکان تشخیص دقیق موقعیت را حتی در سرعتهای بالا فراهم میکند.
ویژگیهای کلیدی انکودر آتونیکس مدل EP50S8-1024-3R-N-5
قبل از بررسی جزئیات، باید بدانید که ویژگیهای فنی این روتاری انکودر نشاندهنده تعادلی دقیق میان سرعت پاسخ، کیفیت ساخت و قابلیت اطمینان صنعتی است. هر جزء از طراحی آن با هدف عملکرد طولانیمدت در محیطهای پرفشار و پرنویز انتخاب شده است.
- نوع عملکرد:انکودر مطلق (Single-Turn Absolute)
- قطر بدنه: ۵۰ میلیمتر
- قطر شفت: ۸ میلیمتر – مدل شفت سالید (Solid Shaft)
- رزولوشن: ۱۰۲۴ پله در هر دور
- نوع خروجی: NPN Open Collector
- منبع تغذیه: ۵ ولت DC ±۵٪
- کد خروجی: Gray Code (مناسب برای کاهش خطای بیت در تغییر زاویه)
- حداکثر فرکانس پاسخ: ۳۵ کیلوهرتز
- سطح حفاظتی: IP64 (مقاوم در برابر گرد و غبار و رطوبت سبک)
مشخصات الکتریکی انکودر آتونیکس مدل EP50S8-1024-3R-N-5
مشخصات الکتریکی هر انکودر نقش مستقیمی در نحوه اتصال به سیستم کنترل دارد. این انکودر آتونیکس طوری طراحی شده که بتواند بهسادگی در مدارهای دیجیتال و کنترلهای PLC با حداقل اجزای جانبی ادغام شود.
- ولتاژ تغذیه: ۵ ولت DC
- نوع سیگنال خروجی: NPN Open Collector (نیازمند مقاومت Pull-up)
- جریان مصرفی: حداکثر ۱۰۰ میلیآمپر
- فرکانس پاسخدهی: تا ۳۵ کیلوهرتز
- نویز خروجی پایین و سازگاری با ورودیهای TTL/CMOS
دانلود کاتالوگ جامع انکودر اتونیکس

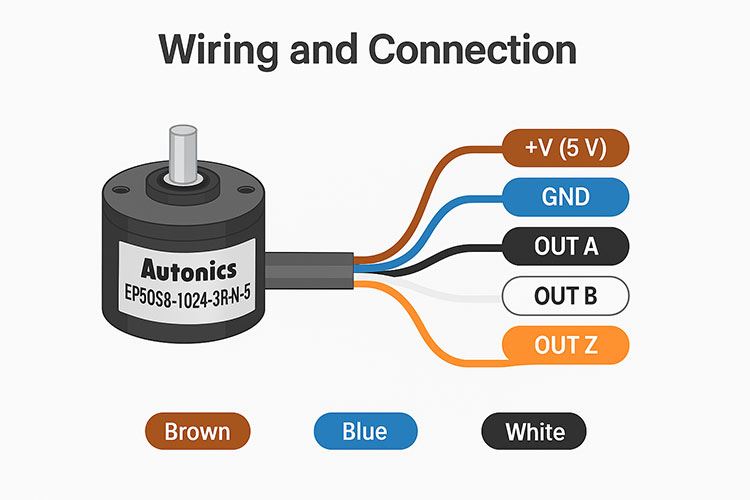

سیمبندی و نحوه اتصال انکودر آتونیکس EP50S8-1024-3R-N-5
در بخش سیمبندی، دقت در رنگ و ترتیب سیمها اهمیت زیادی دارد. اشتباه در اتصال میتواند به آسیب دائمی انکودر آتونیکس مدل EP50S8-1024-3R-N-5 منجر شود، بنابراین استفاده از دیاگرام صحیح کابلکشی توصیه میشود.
- قهوهای: +V (تغذیه ۵V)
- آبی: GND (زمین مدار)
- مشکی: سیگنال A
- سفید: سیگنال B
- نارنجی: سیگنال Z (پالس مرجع)
- شیلد: زمین حفاظتی (F.G.)
نکات نصب و ایمنی انکودر 1024 پالس سایز 50 مدل AUTONICS-EP50S8-1024-3R-N-5
برای نصب صحیح، باید هم از منظر مکانیکی و هم از نظر ایمنی الکتریکی استانداردها رعایت شود. انتخاب کوپلینگ مناسب و اتصال صحیح زمین حفاظتی میتواند طول عمر انکودر آتونیکس مدل EP50S8-1024-3R-N-5 را چند برابر افزایش دهد.
- استفاده از کوپلینگ انعطافپذیر برای جلوگیری از فشار محوری
- نصب در محیط بدون لرزش و آلودگی بالا
- استفاده از کابلهای شیلددار برای جلوگیری از تداخل الکترومغناطیسی
- بررسی دمای کاری مجاز و جلوگیری از نفوذ روغن یا گرد و غبار زیاد
کاربردهای انکودر آتونیکس مدل EP50S8-1024-3R-N-5
کاربردهای این مدل از انکودر عمدتاً در سیستمهایی است که نیاز به اندازهگیری دقیق زاویه یا موقعیت در یک دور دارند. بهدلیل پایداری سیگنال و طراحی مقاوم، در صنایع مختلف از ماشینسازی تا رباتیک بهکار گرفته میشود.
- ماشینآلات بستهبندی و چاپ
- سیستمهای موقعیتیابی تکدور
- تجهیزات CNC و رباتیک
- خطوط تولید خودکار و نوار نقالههای دقیق
خرید انکودر Autonics EP50S8-1024-3R-N-5
برای خرید مطمئن و اصیل انکودر آتونیکس مدل EP50S8-1024-3R-N-5، بهترین انتخاب مراجعه به آزند اتوماسیون نمایندگی رسمی آتونیکس در ایران است. مجموعه آزند با ارائه ضمانت اصالت کالا، مشاوره فنی رایگان و پشتیبانی پس از فروش، خرید شما را به تجربهای مطمئن تبدیل میکند. کارشناسان فنی آزند اتوماسیون میتوانند در انتخاب مدل مناسب متناسب با نیاز پروژه نیز شما را راهنمایی کنند.
قیمت انکودر آتونیکس مدل EP50S8-1024-3R-N-5
قیمت انکودر آتونیکس مدل EP50S8-1024-3R-N-5 بسته به نوسانات ارزی، موجودی انبار و شرایط گارانتی ممکن است متغیر باشد. با توجه به دقت بالا، کیفیت ساخت ممتاز و طول عمر زیاد، این مدل در میان محصولات همرده خود از نظر ارزش خرید در سطح بسیار خوبی قرار دارد. برای اطلاع از آخرین قیمت و شرایط فروش، میتوانید با واحد فروش آزند اتوماسیون تماس بگیرید یا از طریق وبسایت رسمی آنها استعلام قیمت آنلاین بگیرید.
نتیجهگیری
انکودر آتونیکس مدل EP50S8-1024-3R-N-5 ترکیبی از دقت بالا، طراحی مقاوم و عملکرد پایدار است که آن را به گزینهای ایدهآل برای پروژههای صنعتی دقیق تبدیل میکند. اگر به دنبال انکودری هستید که هم از لحاظ فنی و هم از نظر پشتیبانی در سطح حرفهای باشد، انتخاب این مدل از برند Autonics و تهیه آن از نمایندگی رسمی آزند اتوماسیون تصمیمی مطمئن و آیندهنگرانه خواهد بود.
