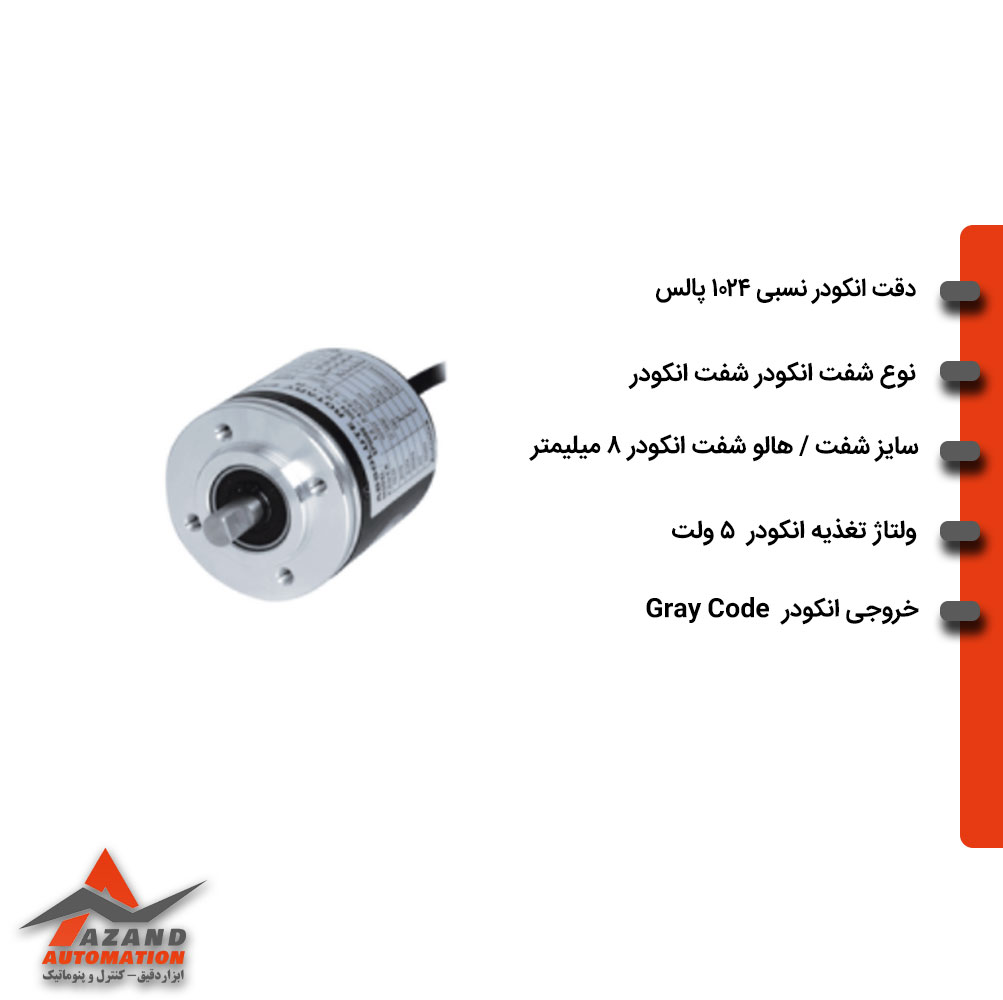

انکودر آتونیکس مدل EP50S8-1024-3F-P-5 با قطر بدنه Ø50 mm و شفت Ø8 mm، یکی از گزینههای حرفهای برای کاربردهای صنعتی دقیق است. با رزولوشن 1024 پله در هر دور، خروجی کد «Gray Code» و خروجی کنترل PNP، این محصول امکان اندازهگیری موقعیت محوری را با دقت بالا فراهم میکند. منبع تغذیه ۵ ولت (بر اساس کد “-P-5”)، و ارتباط خروجی موازی، آن را برای اتصال مستقیم به سیستمهای کنترل صنعتی (PLC ها، کنترلرها) بسیار قدرتمند کرده است.
طراحی صنعتی با بدنه مقاوم، شرایط محیطی متنوع و کاربرد در ماشینآلات، رباتها و تجهیزات اتوماسیون را میسر میسازد. سری EP50S آتونیکس با بدنهای به قطر 50 میلیمتر و شفت 8 میلیمتری، از محبوبترین گزینهها در میان مهندسان برق و کنترل محسوب میشود. این انکودر آتونیکس بهطور ویژه برای کاربردهایی طراحی شده که دقت بالا و بازخوانی موقعیت مطلق پس از قطع و وصل برق اهمیت دارد.
مشخصات فنی انکودر آتونیکس EP50S8-1024-3F-P-5
انکودر آتونیکس مدل EP50S8-1024-3F-P-5 با طراحی دقیق و ساختار مقاوم، برای اندازهگیری موقعیت زاویهای و کنترل حرکت در سیستمهای صنعتی طراحی شده است. این روتاری انکودر از نوع انکودر مطلق (Absolute Encoder) بوده و با رزولوشن 1024 پله در هر دور، دقت بالایی در تشخیص موقعیت محور فراهم میکند.
بدنهی استاندارد 50 میلیمتری و شفت 8 میلیمتری آن، نصب آسان در ماشینآلات مختلف را ممکن میسازد. خروجی PNP open collector و تغذیهی ۵ ولت DC باعث سازگاری کامل با انواع کنترلرها، درایوها و PLCها میشود. در جدول زیر جزئیات کامل مشخصات فنی این مدل آورده شده است:
| مشخصه | مقدار / توضیح |
|---|---|
| مدل | EP50S8-1024-3F-P-5 |
| نوع دستگاه | انکودر مطلق (Absolute Encoder) |
| قطر بدنه | Ø50 mm |
| قطر شفت | Ø8 mm |
| رزولوشن | 1024 پله در هر دور |
| نوع کد خروجی | Gray Code |
| نوع خروجی کنترل | PNP (open collector) |
| ولتاژ تغذیه | 5 VDC |
| حداکثر فرکانس پاسخ | 35 kHz |
| سرعت چرخش مجاز | تا 3000 rpm |
| گشتاور آغازین | حدود 0.0069 N·m |
| درجه حفاظت محیطی | IP65 |
| محدوده دمای کاری | -10 °C تا +70 °C |
| وزن تقریبی | 398 گرم |
کاربردهای انکودر 1024 پالس سایز 50 اتونیکس مدل AUTONICS-EP50S8-1024-3F-P-5
این انکودر برای سیستمهایی طراحی شده که به دقت و پایداری بالا در تشخیص موقعیت زاویهای نیاز دارند. در صنایع مختلف از آن برای کنترل حرکت، اندازهگیری و شمارش استفاده میشود.
- کنترل موقعیت شفتها و محورهای موتور در رباتها و بازوهای مکانیکی
- اندازهگیری زاویه و سرعت چرخش در ماشینآلات CNC
- خطوط بستهبندی و برش دقیق مواد
- شمارش و بازخوانی موقعیت در تجهیزات حملونقل صنعتی
- سیستمهای اتوماسیون که نیاز به بازخوانی موقعیت پس از قطع برق دارند
دانلود کاتالوگ جامع انکودر اتونیکس
مزایا و ویژگیهای انکودر آتونیکس مدل EP50S8-1024-3F-P-5
انکودر آتونیکس مدل EP50S8-1024-3F-P-5 بهدلیل ساختار دقیق و طراحی صنعتی خود در پروژههای حرفهای اتوماسیون استفاده گستردهای دارند. مدل EP50S8-1024-3F-P-5 ترکیبی از دقت، مقاومت و عملکرد پایدار را در قالبی فشرده ارائه میدهد.
- رزولوشن بالا (1024 پالس در هر دور) برای تشخیص موقعیت دقیق
- خروجی Gray Code جهت کاهش خطا در انتقال داده
- تغذیه 5 VDC مناسب برای سیستمهای کنترلی حساس
- خروجی PNP open collector سازگار با انواع PLC
- بدنه مقاوم و طراحی جمعوجور با قطر استاندارد 50 میلیمتر
- کارکرد پایدار در شرایط محیطی سخت با درجه حفاظت IP65
- نصب آسان و اتصال مستقیم به کنترلر بدون نیاز به ماژول واسط
نحوه نصب و نکات فنی انکودر آتونیکس EP50S8-1024-3F-P-5
قبل از نصب انکودر آتونیکس مدل EP50S8-1024-3F-P-5، بررسی همراستایی شفت موتور با محور انکودر الزامی است تا از فشار محوری و جانبی جلوگیری شود. برای نصب مطمئن، از کوپلینگ نرم و براکتهای استاندارد استفاده کنید.
- کابل خروجی را از مسیرهای دارای نویز الکترومغناطیسی دور نگه دارید.
- از تغذیه تثبیتشده 5 ولت DC استفاده کنید.
- در صورت استفاده در محیط مرطوب، از آببندی مناسب محل اتصال کابل اطمینان حاصل کنید.
قیمت انکودر آتونیکس EP50S8-1024-3F-P-5
قیمت انکودر آتونیکس مدل EP50S8-1024-3F-P-5 بسته به موجودی، محل خرید و نوسانات ارزی ممکن است متفاوت باشد. بهطور معمول، این مدل در بازار ایران در بازهی ۱۵ تا ۲۰ میلیون تومان (تقریبی) عرضه میشود. برای دریافت قیمت دقیق روز، مستقیماً با کارشناسان آزند اتوماسیون نمایندگی رسمی آتونیکس در ایران تماس بگیرید.
خرید انکودر آتونیکس مدل EP50S8-1024-3F-P-5
اگر در جستجوی یک انکودر مطلق دقیق و پایدار برای سیستمهای کنترلی و اتوماسیون صنعتی هستید، انکودر آتونیکس مدل EP50S8-1024-3F-P-5 از برند معتبر Autonics یکی از بهترین انتخابهاست. این انکودر با رزولوشن 1024 پله، خروجی PNP open collector و تغذیه 5 ولت DC، عملکردی دقیق و قابل اطمینان را در تجهیزات صنعتی ارائه میدهد.
در هنگام خرید انکودر آتونیکس مدل EP50S8-1024-3F-P-5، به موارد زیر توجه کنید:
- اطمینان از سازگاری ولتاژ تغذیه (۵ ولت DC) با سیستم کنترلی شما
- انتخاب نوع خروجی (PNP) متناسب با ورودی PLC یا کنترلر
- بررسی محیط کاری برای انتخاب درجه حفاظت مناسب (IP65 یا بالاتر)
- توجه به قطر شفت (۸ میلیمتر) و ابعاد نصب (Ø50 میلیمتر) جهت تطبیق با مکانیزم دستگاه
خرید این محصول از تأمینکنندگان معتبر، بهویژه آزند اتوماسیون نمایندگی رسمی آتونیکس در ایران، اطمینان از دریافت کالای اصلی و گارانتی معتبر را تضمین میکند.
جمعبندی
انکودر آتونیکس مدل EP50S8-1024-3F-P-5 ترکیبی از فناوری دقیق، کیفیت ساخت بالا و عملکرد مطمئن در محیطهای صنعتی است. این مدل با دقت 1024 پله در هر دور، خروجی PNP و ولتاژ کاری ۵ ولت، انتخابی ایدهآل برای کنترل موقعیت دقیق در سیستمهای اتوماسیون صنعتی، رباتیک و ماشینآلات CNC محسوب میشود. این انکودر با طراحی فشرده، مقاومت مکانیکی بالا و قابلیت عملکرد در شرایط سخت، پاسخگوی نیاز مهندسان و صنعتگران حرفهای در پروژههای دقیق است.
