در سیستمهای اتوماسیون صنعتی، دقت در اندازهگیری موقعیت و سرعت چرخش محور یکی از فاکتورهای کلیدی است. انکودر آتونیکس مدل E50S8-125-3-T-24 به عنوان یکی از مدلهای برجستهی سری E50S، با طراحی مقاوم، رزولوشن دقیق و پایداری سیگنال بالا، بهطور گسترده در تجهیزات کنترل حرکت (Motion Control) و درایوهای سروو مورد استفاده قرار میگیرد.

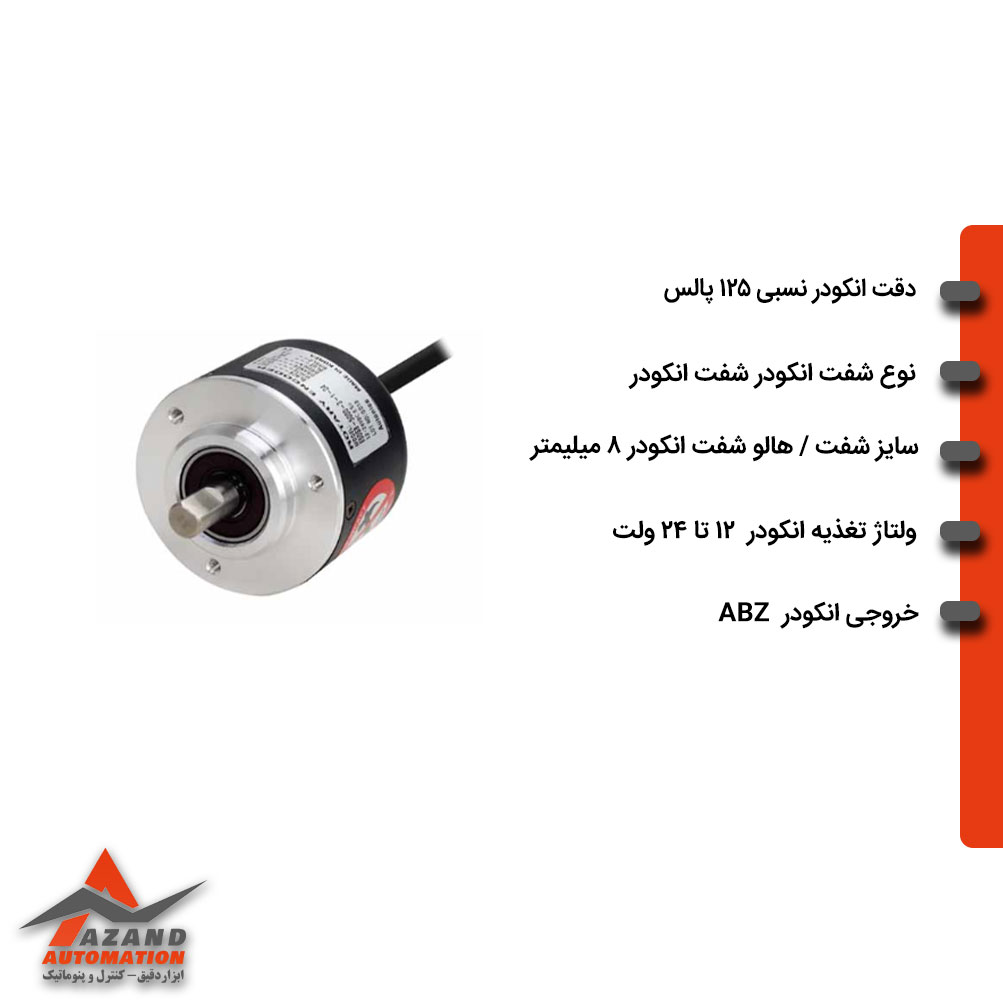

مشخصات فنی و مهندسی انکودر آتونیکس مدل E50S8-125-3-T-24
در این بخش جزئیات دقیق و پارامترهای الکتریکی، مکانیکی و محیطی انکودر آتونیکس مدل E50S8-125-3-T-24 تشریح میشود تا متخصصان کنترل و اتوماسیون بتوانند ارزیابی دقیقی از عملکرد آن داشته باشند.
| پارامتر | مقدار / توضیحات |
|---|---|
| مدل کامل | E50S8-125-3-T-24 |
| نوع انکودر | افزایشی (Incremental) |
| قطر بدنه | Ø50 mm |
| قطر شفت خروجی | Ø8 mm (Keyed Shaft) |
| رزولوشن (PPR) | 125 پالس بر دور |
| ولتاژ تغذیه (Vcc) | 12–24 VDC ±5% |
| خروجی سیگنال | NPN Open Collector – فازهای A، B، Z |
| جریان مصرفی | حداکثر 40 mA |
| حداکثر فرکانس پاسخدهی | 300 kHz |
| حداکثر سرعت دوران شفت | 5000 rpm |
| درجه حفاظت (IP Rating) | IP50 مطابق با IEC60529 |
| نوع خروجی کابل | Radial Cable – کابل 2 متری از بغل |
| دمای کاری | -10°C تا +70°C |
| رطوبت مجاز کاری | 35% تا 85% RH (بدون میعان) |
| وزن خالص | حدود 170 گرم |
| جنس بدنه | آلومینیوم مقاوم در برابر خوردگی |
تحلیل فنی و ساختار عملکرد انکودر آتونیکس مدل E50S8-125-3-T-24
برای درک صحیح عملکرد این انکودر آتونیکس، لازم است ساختار داخلی و نحوهی تولید سیگنال بررسی شود.
-
سیستم حسگر نوری (Optical Detection System): در این انکودر، دیسک نوری دارای الگوی دقیق شکافها است که هنگام چرخش، پرتو نور از LED داخلی را بهصورت منقطع عبور میدهد. فوتودیود حسگر، این قطع و وصلها را به پالسهای مربعی (Square Wave) تبدیل میکند.
-
تولید سیگنالهای سهفاز (A, B, Z): فازهای A و B دارای اختلاف فاز 90 درجهای هستند که جهت چرخش (CW/CCW) را مشخص میکند. فاز Z یک پالس مرجع (Index Pulse) است که در هر دور فقط یکبار تولید میشود و برای همترازی و تنظیم موقعیت صفر مکانیکی استفاده میگردد.
-
ساختار خروجی NPN Open Collector: خروجی ترانزیستوری NPN به کاربر اجازه میدهد سیگنال را بهصورت پالسهای 0 و 1 منطقی در سیستم PLC یا درایور موتور بخواند. این ساختار، مقاومت بالایی در برابر نویز دارد و برای فواصل کابلکشی طولانی مناسب است.
-
دقت مکانیکی و هندسی شفت: شفت با تلرانس سختگیرانه و سطح پرداخت دقیق طراحی شده تا هممحوری کامل با محور درایو حفظ شود و از ایجاد ارتعاش یا خطای زاویهای جلوگیری گردد.
کاربردهای صنعتی و مهندسی انکودر 125 پالس سایز 50 اتونیکس مدل E50S8-125-3-T-24
قبل از انتخاب روتاری انکودر، آگاهی از موارد کاربردی و رفتار آن در سیستمهای واقعی ضروری است. انکودر آتونیکس مدل E50S8-125-3-T-24 برای شرایط صنعتی متنوع طراحی شده است، از جمله:
- ماشینآلات CNC و Servo Drive Systems
- تجهیزات اندازهگیری موقعیت خطی و زاویهای
- ماشینآلات چاپ، بستهبندی و لیبلزنی اتوماتیک
- سیستمهای انتقال نوار نقاله (Conveyor Feedback)
- رباتهای صنعتی با کنترل موقعیت چندمحوره
- سیستمهای کنترل سرعت در فرآیندهای پیوسته (Continuous Process)
مزایا و نقاط قوت فنی انکودر آتونیکس مدل E50S8-125-3-T-24
انکودر آتونیکس مدل E50S8-125-3-T-24 با تلفیق طراحی نوری دقیق و مهندسی الکترونیکی بهینه، مجموعهای از مزایای فنی را ارائه میدهد:
- پایداری سیگنال بالا در محیطهای دارای نویز الکتریکی
- توانایی کار در دماهای بالا با انحراف سیگنال کمتر از ±1%
- عمر طولانی LED داخلی (بیش از 50,000 ساعت کاری)
- دقت تکرارپذیری بالا در خوانش زاویهای (Repeat Accuracy < ±0.05°)
- نصب آسان با فلنج استاندارد 50 میلیمتری و شفت کلیددار
نکات فنی نصب و ایمنی انکودر آتونیکس مدل E50S8-125-3-T-24
پیش از بهرهبرداری، رعایت اصول نصب و حفاظت الکتریکی برای اطمینان از طول عمر و عملکرد دقیق ضروری است:
- از کوپلینگ الاستومری یا فنری (Flexible Coupling) استفاده کنید تا بار شعاعی روی شفت کاهش یابد.
- سیم زمین (GND) باید به زمین حفاظتی متصل باشد تا نویز القایی کاهش یابد.
- مسیر کابل انکودر را از کابلهای قدرت (Power Lines) جدا نگه دارید.
- در صورت نیاز به کابل بلندتر از 5 متر، از درایور با تقویتکننده سیگنال استفاده شود.
خرید انکودر آتونیکس مدل E50S8-125-3-T-24
انکودر آتونیکس مدل E50S8-125-3-T-24 از طریق مجموعهی معتبر آزند اتوماسیون، نمایندگی رسمی آتونیکس در ایران بهصورت مستقیم و با گارانتی اصالت کالا عرضه میگردد. با خرید از آزند اتوماسیون، مشتریان از پشتیبانی فنی تخصصی، امکان انتخاب مدلهای جایگزین (رزولوشنهای مختلف) و تحویل سریع در سراسر کشور بهرهمند میشوند. کارشناسان فنی این مجموعه آمادهاند تا با بررسی نوع درایو و PLC پروژهی شما، مناسبترین مدل انکودر را پیشنهاد دهند.
بخش قیمت انکودر آتونیکس مدل E50S8-125-3-T-24
قیمت انکودر آتونیکس مدل E50S8-125-3-T-24 با توجه به نوسانات ارزی و موجودی انبار، متغیر است. با این حال، در مقایسه با مدلهای مشابه از برندهای اروپایی، این محصول قیمت بهصرفهتر با سطح دقت مشابه دارد.
در حال حاضر، آزند اتوماسیون بهعنوان نمایندگی رسمی آتونیکس، قیمت روز را بر اساس نرخ مصوب و آخرین موجودی اعلام میکند. جهت دریافت پیشفاکتور رسمی و استعلام قیمت لحظهای، میتوانید با واحد فروش آزند اتوماسیون تماس بگیرید یا از وبسایت رسمی آن بازدید نمایید.
دانلود کاتالوگ جامع انکودر اتونیکس
نتیجهگیری نهایی
انکودر Autonics E50S8-125-3-T-24 ترکیبی از دقت نوری بالا، خروجی پایدار و ساختار مکانیکی مقاوم است که آن را به گزینهای ایدهآل برای کاربردهای کنترلی دقیق در صنایع مدرن تبدیل میکند.
پشتیبانی فنی آزند اتوماسیون، اصالت کالا، و دسترسی سریع به قطعات یدکی، این مدل را به انتخابی مطمئن برای مهندسان کنترل و طراحان سیستمهای اتوماسیون تبدیل کرده است.
