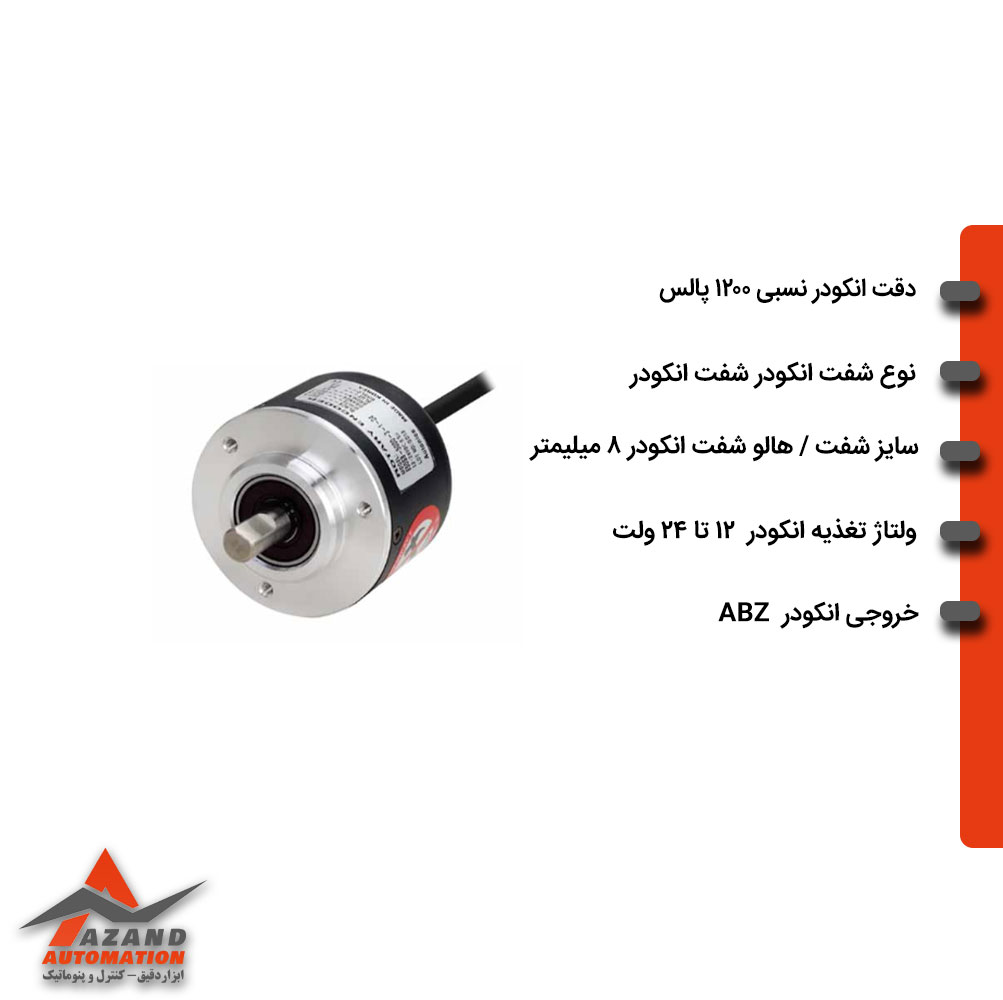

انکودر آتونیکس مدل E50S8-1200-3-T-24 از خانوادهی پرقدرت E50S شرکت آتونیکس است که برای سیستمهای کنترل دقیق موقعیت و سرعت طراحی شده است. این مدل از نوع انکودر افزایشی (Incremental Encoder) بوده و با رزولوشن بالا (1200 پالس بر دور)، دقتی بسیار بیشتر از مدلهای معمولی (مانند 120PPR) ارائه میدهد. ساختار الکترومکانیکی دقیق، خروجی تفاضلی Line Driver (سازگار با RS-422) و مقاومت بالا در برابر نویز الکترومغناطیسی، این انکودر را به گزینهای ایدهآل برای محیطهای صنعتی سنگین تبدیل کرده است. این مدل معمولاً در کاربردهایی نظیر سروو موتورهای دقیق، ماشینآلات CNC، تجهیزات بستهبندی، سیستمهای موقعیتیابی آسانسور و نوار نقالههای هوشمند استفاده میشود.
مشخصات فنی و ساختاری انکودر آتونیکس مدل E50S8-1200-3-T-24
در این بخش، جزئیات مهندسی و فنی این روتاری انکودر را مشاهده میکنید که شامل ویژگیهای مکانیکی، الکتریکی و محیطی است.
| ویژگی | توضیح فنی |
|---|---|
| قطر بدنه (Body Diameter) | 50 میلیمتر – استاندارد صنعتی برای نصب در محورهای متوسط تا بزرگ |
| نوع شفت (Shaft Type) | شفت جامد (Solid Shaft) با قطر 8 میلیمتر |
| رزولوشن (Resolution) | 1200 پالس بر دور (PPR) – مناسب برای اندازهگیری دقیق موقعیت زاویهای |
| نوع خروجی (Output Type) | Line Driver (سازگار با RS-422) |
| ولتاژ تغذیه (Supply Voltage) | 12 تا 24 ولت DC ±5% |
| حداکثر پاسخ فرکانسی (Max Response Frequency) | 300 kHz |
| درجه حفاظت (IP Rating) | IP50 |
| جنس بدنه و محور | بدنه آلومینیومی مقاوم و محور فولاد ضدزنگ SUS304 |
| دمای کاری (Operating Temp.) | -10°C تا +70°C |
| بلبرینگها | دقت بالا کلاس C3 با طول عمر بیش از 50,000 ساعت |
با بدنهی آلومینیومی مستحکم، بلبرینگهای ژاپنی و ساختار اپتوالکترونیکی دقیق، این انکودر در شرایط کاری پر ارتعاش و دمای بالا عملکردی پایدار ارائه میدهد.
تحلیل عملکرد سیگنال انکودر آتونیکس مدل E50S8-1200-3-T-24
انکودر آتونیکس مدل E50S8-1200-3-T-24 از سیستم سیگنالدهی سهکانالهی دقیق A، B و Z بهره میبرد. این سه سیگنال به کنترلر یا PLC ارسال میشوند تا جهت چرخش، سرعت لحظهای و موقعیت زاویهای دقیق را تعیین کنند.
- کانال A و B: تولید پالسهای مربعی با اختلاف فاز 90 درجه برای تشخیص جهت چرخش محور
- کانال Z (Index): پالس مرجع برای کالیبراسیون موقعیت در هر دور کامل
- Line Driver Output: ارسال سیگنال تفاضلی A/A¯، B/B¯ و Z/Z¯ با ایمنی بالا در برابر نویز و افت ولتاژ
به دلیل رزولوشن بالا (1200 پالس بر دور) و خروجی RS-422، این مدل قادر است موقعیتهای زاویهای بسیار کوچک را با دقت بالا تشخیص دهد، که در کنترل دقیق سرووها و محورهای CNC اهمیت حیاتی دارد.
بخش سیمبندی انکودر آتونیکس مدل E50S8-1200-3-T-24
در بخش سیمبندی، شناخت دقیق رنگبندی سیمها و نوع خروجی برای نصب صحیح انکودر ضروری است. خروجی Line Driver در این مدل امکان انتقال سیگنال تفاضلی را فراهم میکند که باعث افزایش دقت در فواصل طولانی و محیطهای پر نویز میشود.
جدول رنگبندی و عملکرد سیمها:
| رنگ سیم | نام سیگنال | توضیح عملکرد |
|---|---|---|
| قهوهای | +V (12–24VDC) | تغذیه مثبت انکودر |
| آبی | 0V (GND) | زمین تغذیه |
| مشکی | A | سیگنال پالس A |
| سفید | B | سیگنال پالس B |
| نارنجی | Z | پالس مرجع (Index) |
| خاکستری | A¯ | سیگنال معکوس A |
| صورتی | B¯ | سیگنال معکوس B |
| زرد | Z¯ | سیگنال معکوس Z |
| سبز | Shield | اتصال شیلد برای کاهش تداخل الکترومغناطیسی |
نکات فنی مهم:
- حتماً از کابل شیلددار استفاده شود و شیلد فقط در سمت کنترلر زمین گردد.
- برای فاصلههای بیش از 30 متر، از تقویتکنندهی RS-422 استفاده کنید تا افت سیگنال رخ ندهد.
مزایا و ویژگیهای انکودر 1200 پالس سایز 50 اتونیکس مدل AUTONICS-E50S8-1200-3-T-24
قبل از مرور مزایا، توجه داشته باشید که طراحی این انکودر آتونیکس با هدف افزایش دقت و اطمینان سیگنال در سیستمهای کنترل حرکتی صنعتی انجام شده است.
- رزولوشن بالا (1200PPR) برای موقعیتیابی دقیق
- خروجی Line Driver (RS-422) با مقاومت بالا در برابر نویز
- بدنهی صنعتی مستحکم برای عملکرد پایدار در شرایط محیطی سخت
- پاسخ سریع تا 300kHz برای کنترلهای لحظهای
- طول عمر مکانیکی بالا با بلبرینگهای دقیق کلاس C3
- سازگاری کامل با PLCهای Omron، Siemens، Delta، Mitsubishi و LS
- عملکرد پایدار در محدوده دمایی گسترده
کاربردهای صنعتی انکودر آتونیکس مدل E50S8-1200-3-T-24
انکودر آتونیکس مدل E50S8-1200-3-T-24 در صنایع مختلفی که نیاز به فیدبک سریع و دقیق دارند، مورد استفاده قرار میگیرد.
- سیستمهای کنترل موقعیت در سروو موتورها
- ماشینآلات CNC و دستگاههای برش دقیق
- تجهیزات بستهبندی و چاپ رول به رول
- سیستمهای موقعیتیابی در آسانسورها و نوار نقالهها
- رباتهای صنعتی با کنترل همزمان محورهای حرکتی
خرید انکودر E50S8-1200-3-T-24 از آزند اتوماسیون نمایندگی رسمی آتونیکس در ایران
شرکت آزند اتوماسیون بهعنوان نمایندگی رسمی آتونیکس در ایران، تأمینکنندهی مستقیم انکودر آتونیکس مدل E50S8-1200-3-T-24 و سایر محصولات آتونیکس است. خرید از آزند اتوماسیون مزایایی چون ضمانت اصالت کالا، پشتیبانی فنی تخصصی و خدمات پس از فروش رسمی آتونیکس را برای شما فراهم میکند.
تیم مهندسی این مجموعه میتواند متناسب با نوع پروژه و کنترلر شما، مناسبترین مدل انکودر را پیشنهاد دهد.
قیمت انکودر آتونیکس مدل E50S8-1200-3-T-24
قیمت انکودر آتونیکس مدل E50S8-1200-3-T-24 بسته به موجودی، نوسانات ارزی و نوع کانکتور ممکن است متغیر باشد. برای دریافت قیمت با کارشناسان ما در ارتباط باشید. کارشناسان فروش و فنی آزند اتوماسیون آمادهاند تا بهصورت تخصصی شما را در انتخاب مدل مناسب راهنمایی کنند و بهترین پیشنهاد قیمتی را ارائه دهند.
دانلود کاتالوگ جامع انکودر اتونیکس
جمعبندی نهایی
انکودر آتونیکس مدل E50S8-1200-3-T-24 ترکیبی از دقت بالا، طراحی صنعتی مستحکم و سیگنال خروجی مقاوم در برابر نویز است. این مدل برای کاربردهای صنعتی متوسط تا پیشرفته با نیاز به فیدبک حرکتی دقیق طراحی شده است و در کنار پشتیبانی فنی آزند اتوماسیون، انتخابی مطمئن برای مهندسان کنترل و اتوماسیون محسوب میشود. اگر به دنبال انکودر افزایشی با رزولوشن بالا و عملکرد پایدار در محیطهای صنعتی سنگین هستید، مدل E50S8-1200-3-T-24 بدون شک یکی از گزینههای برتر در بازار ایران است.
