انکودر آتونیکس مدل E50S8-120-3-T-24 از نوع انکودر افزایشی (Incremental Encoder) است که بر اساس فناوری اپتوالکترونیکی (Optoelectronic Sensing) کار میکند. این مدل با ساختار مستحکم و دقت بالا برای کاربردهای صنعتی طراحی شده است که نیاز به اندازهگیری موقعیت زاویهای و سرعت چرخشی دقیق دارند.
سری E50S آتونیکس از محبوبترین سریها در میان مهندسان کنترل و اتوماسیون صنعتی محسوب میشود و در پروژههای مرتبط با رباتیک، سروو موتور، ماشینهای بستهبندی و تجهیزات CNC کاربرد وسیع دارد.

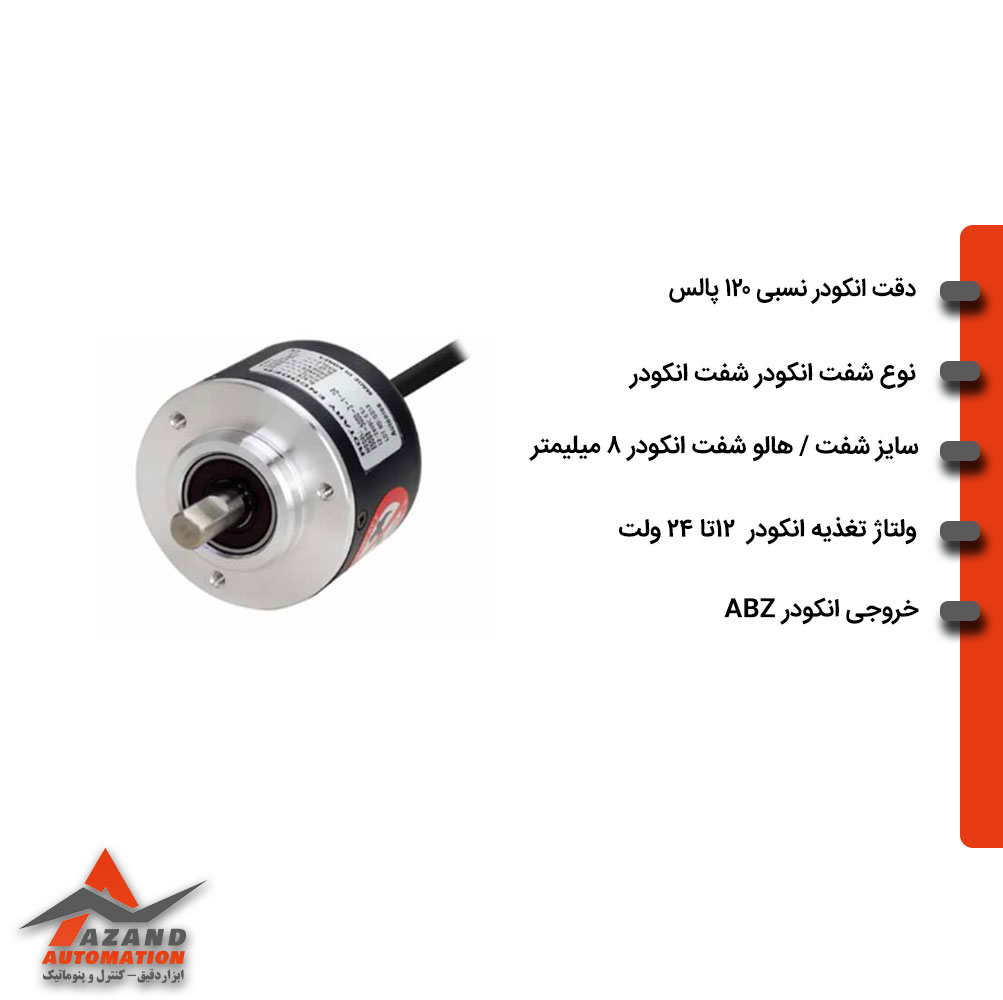

مشخصات فنی و ساختاری انکودر 120 پالس سایز 50 اتونیکس مدل AUTONICS-E50S8-120-3-T-24
در این بخش ویژگیهای مکانیکی و الکتریکی hdk روتاری انکودر بهصورت دقیق و تحلیلی ارائه شده است تا مهندسان بتوانند انتخابی کاملاً آگاهانه انجام دهند.
| ویژگی | توضیح فنی |
|---|---|
| قطر بدنه (Body Diameter) | 50 میلیمتر – سازگار با استاندارد صنعتی برای نصب در فضاهای محدود |
| نوع شفت (Shaft Type) | شفت جامد (Solid Shaft) با قطر 8 میلیمتر |
| رزولوشن (Resolution) | 120 پالس بر دور (PPR) |
| نوع خروجی (Output Type) | Line Driver (RS-422 Compatible) |
| ولتاژ تغذیه (Supply Voltage) | 12–24VDC ±5% |
| دمای کاری (Operating Temp.) | -10°C تا +70°C |
| درجه حفاظت (IP Rating) | IP50 |
| نوع بلبرینگ | دقت بالا – کلاس C3، با طول عمر مکانیکی بیش از 50,000 ساعت |
این انکودر با ساختار اپتیکی دقیق و بدنه آلومینیومی آلیاژی سبک، عملکردی پایدار در شرایط کاری سنگین ارائه میدهد.
تحلیل عملکرد سیگنال و نحوه تشخیص جهت چرخش انکودر E50S8-120-3-T-24
قبل از ورود به جزئیات سیمبندی، لازم است بدانید که خروجی انکودر شامل سه کانال اصلی A، B و Z است.
کانالهای A و B دارای اختلاف فاز 90 درجه هستند و جهت چرخش را تعیین میکنند، در حالی که کانال Z یک پالس مرجع در هر دور تولید میکند تا موقعیت صفر (Index) مشخص شود.
- کانال A و B: برای تشخیص موقعیت زاویهای و جهت چرخش محور
- کانال Z: برای کالیبراسیون نقطهی مرجع در هر دور
- Line Driver Output: مناسب برای فواصل طولانی تا 30 متر با حداقل افت سیگنال
بخش سیمبندی انکودر آتونیکس مدل E50S8-120-3-T-24
سیمبندی صحیح انکودر یکی از مهمترین مراحل نصب است، زیرا ارتباط مستقیم با درستخوانی پالسها و عملکرد بدون نویز دارد. در این مدل، نوع خروجی Line Driver به شما اجازه میدهد تا از سیمهای تفاضلی (Differential Pairs) برای اطمینان از سیگنالهای تمیز و دقیق استفاده کنید.
جدول رنگبندی و عملکرد سیمها:
| رنگ سیم | نام سیگنال | توضیح عملکرد |
|---|---|---|
| قهوهای | +V (12–24VDC) | تغذیه انکودر |
| آبی | 0V (GND) | زمین تغذیه |
| مشکی | A | سیگنال اصلی A |
| سفید | B | سیگنال اصلی B |
| نارنجی | Z | پالس مرجع (Index) |
| خاکستری | A¯ | سیگنال معکوس A |
| صورتی | B¯ | سیگنال معکوس B |
| زرد | Z¯ | سیگنال معکوس Z |
| سبز | Shield | اتصال به شیلد زمین برای کاهش نویز |
نکته فنی:
برای جلوگیری از تداخل الکترومغناطیسی، توصیه میشود کابل شیلددار استفاده شود و شیلد فقط از یک سمت (سمت کنترلر) به زمین متصل گردد. همچنین طول کابل از 30 متر تجاوز نکند مگر با استفاده از Line Driver تقویتشده.
مزایا و ویژگیهای کلیدی انکودر آتونیکس مدل E50S8-120-3-T-24
در ادامه به مهمترین نقاط قوت و مزیتهای رقابتی این انکودر آتونیکس میپردازیم.
قبل از مطالعهی لیست زیر، بدانید که طراحی مهندسی آتونیکس با هدف افزایش دقت، پایداری و طول عمر کاری در محیطهای پر ارتعاش و پر نویز صورت گرفته است.
- پایداری سیگنال بالا به لطف خروجی Line Driver RS-422
- دقت اپتیکی فوقالعاده با دیسک کدگذاری چندلایه پلیکربنات
- مقاومت بالا در برابر ارتعاش و ضربههای محوری
- سازگاری الکترونیکی گسترده با PLCهای Omron، Siemens، Delta و Mitsubishi
- ساختار مکانیکی دقیق با بلبرینگهای کلاس C3 ژاپنی
- پاسخ سریع تا فرکانس 300kHz برای کنترلهای لحظهای
کاربردهای صنعتی تخصصی انکودر آتونیکس مدل E50S8-120-3-T-24
کاربرد انکودر آتونیکس مدل E50S8-120-3-T-24 به سیستمهایی محدود نیست که صرفاً به شمارش پالس نیاز دارند؛ بلکه در محیطهایی استفاده میشود که پایداری و دقت فیدبک حرکتی حیاتی است.
- کنترل موقعیت در سروو موتورهای خطی و دورانی
- ماشینهای چاپ و برش اتوماتیک با فیدبک لحظهای سرعت
- سیستمهای موقعیتیابی آسانسور و نوار نقاله
- ماشینآلات CNC و رباتهای صنعتی
- دستگاههای بستهبندی و تولید پیوسته (Continuous Process)
دانلود کاتالوگ جامع انکودر اتونیکس
خرید انکودر آتونیکس E50S8-120-3-T-24 از آزند اتوماسیون نمایندگی رسمی آتونیکس در ایران
شرکت آزند اتوماسیون بهعنوان نمایندگی رسمی آتونیکس در ایران، ارائهدهندهی اصلی انکودر آتونیکس مدل E50S8-120-3-T-24 است. با خرید از آزند اتوماسیون، از ضمانت اصالت کالا، مشاوره تخصصی مهندسی و خدمات پس از فروش مستقیم آتونیکس بهرهمند میشوید. کارشناسان فنی آزند اتوماسیون آمادهاند تا با بررسی نوع پروژه و کنترلر شما، بهترین مدل انکودر متناسب با نیاز صنعتی را پیشنهاد دهند.
قیمت انکودر آتونیکس مدل E50S8-120-3-T-24
قیمت این انکودر بسته به شرایط بازار، نرخ ارز و نوع کابل خروجی ممکن است متغیر باشد. برای دریافت قیمت با کارشناسان ما در ارتباط باشید. تیم فروش و فنی آزند اتوماسیون با ارائهی بهروزترین لیست قیمتها و مشاوره دقیق، بهترین پیشنهاد را برای پروژه شما آماده میکند.
جمعبندی نهایی
انکودر آتونیکس مدل E50S8-120-3-T-24 ترکیبی است از دقت بالا، پایداری سیگنال، و دوام مکانیکی صنعتی. ساختار اپتیکی دقیق، خروجی Line Driver مقاوم در برابر نویز، و کیفیت ساخت بالا باعث شده است که این مدل یکی از پرفروشترین و قابلاعتمادترین انکودرهای افزایشی در بازار ایران باشد. در صورت نیاز به انتخاب مدل جایگزین یا همرده، کارشناسان آزند اتوماسیون آمادهاند تا مشاوره فنی رایگان و تخصصی در اختیار شما قرار دهند.
