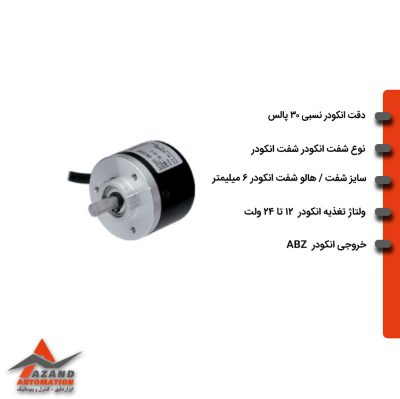

انکودر 30 پالس سایز 40 اتونیکس مدل AUTONICS-E40S6-30-3-T-24

انکودر آتونیکس مدل E40S6-30-3-T-24 از سری E40S6 برند معتبر آتونیکس، یک سنسور صنعتی دقیق برای اندازه‌گیری حرکت دورانی است. این انکودر شفت‌دار دارای قطر خارجی ۴۰ میلی‌متر و شفت Ø۶ میلی‌متر بوده و رزولوشن ۳۰ پالس بر دور را برای اندازه‌گیری موقعیت، زاویه، سرعت و شمارش پالس فراهم می‌کند، که آن را برای کاربردهای اتوماسیون صنعتی و کنترل حرکت مناسب می‌سازد. نوع خروجی Totem Pole با پاسخ فرکانسی بالا و منبع تغذیه ۱۲–۲۴ ولت DC عملکرد پایدار و دقیق را تضمین می‌کند. ساختار حفاظتی IP50 امکان استفاده در محیط‌های صنعتی را فراهم کرده و نصب آسان با کابل شعاعی، این انکودر را به انتخابی اقتصادی و قابل اعتماد تبدیل می‌کند.

ویژگی‌های فنی انکودر آتونیکس مدل E40S6-30-3-T-24

. نوع و عملکرد

• انکودر چرخشی افزایشی (Incremental) برای اندازه‌گیری زاویه، موقعیت و سرعت.
• نصب شفت‌دار با قطر شفت Ø6 میلی‌متر مناسب اتصال مستقیم به محور دستگاه‌ها.

. ابعاد و مکانیک

• قطر بدنه: Ø40 میلی‌متر
• گشتاور شروع بسیار کم (حداکثر 40 گرم‌سانتی‌متر ≈ 0.00392 نیوتن‌متر) برای حرکت روان و کم‌اصطکاک

. رزولوشن و خروجی

• رزولوشن: 30 پالس بر دور (30 P/R)
• فازهای خروجی: A, B, Z برای تشخیص جهت چرخش و نقطه مرجع
• نوع خروجی: Totem Pole استاندارد صنعتی با پاسخ فرکانسی بالا
• حداکثر سرعت چرخش: 5000 دور در دقیقه (rpm)

مشخصات الکترونیکی

• منبع تغذیه: 12–24 ولت DC ±5%
• طراحی مقاوم و مناسب سیستم‌های صنعتی

اتصال

• نوع اتصال: کابل شعاعی (Radial cable) برای نصب آسان

شرایط محیطی

• دمای عملکرد: –10 تا +70 درجه سانتی‌گراد
• دمای ذخیره‌سازی: –25 تا +85 درجه سانتی‌گراد
• رطوبت عملیاتی: 35% تا 85% RH
• رطوبت ذخیره‌سازی: 35% تا 90% RH

حفاظت و ساختار

• درجه حفاظت: IP50 مطابق استاندارد IEC
• ساختار مقاوم و مناسب استفاده در محیط‌های صنعتی

کاربردهای انکودر آتونیکس مدل E40S6-30-3-T-24

انکودر آتونیکس مدل E40S6-30-3-T-24 یک ابزار حیاتی در سیستم‌های اتوماسیون صنعتی و کنترل حرکت است که برای اندازه‌گیری دقیق زاویه، سرعت و موقعیت محورهای دوار طراحی شده است. با رزولوشن ۳۰ پالس بر دور و خروجی Totem Pole، امکان کنترل دقیق موتورهای DC، موتورهای سروو و سیستم‌های حرکت پیوسته فراهم می‌شود. کاربردهای اصلی شامل موارد زیر است:

. کنترل و اندازه‌گیری حرکت

• کنترل موقعیت و زاویه موتورهای سروو و DC
• اندازه‌گیری سرعت چرخش محورهای دوار
• کنترل دور موتور و سنکرون‌سازی تجهیزات

. ماشین‌آلات صنعتی و خطوط تولید

• سیستم‌های CNC برای کنترل دقیق حرکت ابزار و محور
• نوار نقاله و خطوط بسته‌بندی برای ثبت سرعت و شمارش پالس‌ها
• ماشین‌آلات بسته‌بندی، چاپ و برش برای هماهنگی حرکت‌ها

. رباتیک و اتوماسیون پیشرفته

• برنامه‌ریزی حرکت نرم و ایمن در ربات‌ها
• کنترل حرکت در دستگاه‌های اتوماسیون پیچیده
• ثبت داده‌های موقعیت و سرعت دقیق برای سیستم‌های کنترلی

. تجهیزات تست و اندازه‌گیری

• کاربرد در دستگاه‌های تست و کنترل کیفیت صنعتی
• سیستم‌های اندازه‌گیری و شمارش پالس برای دقت بالا

اتصال دقیق انکودر آتونیکس مدل E40S6-30-3-T-24 به PLC

. اتصال به PLC دلتا

• سیم تغذیه انکودر (+V) به ترمینال 24V PLC متصل شود
• سیم COM (‑) انکودر به ترمینال COM ورودی PLC وصل شود
• فاز A به ورودی شمارنده سریع X0 (یا ورودی A) متصل شود
• فاز B به ورودی شمارنده سریع X1 (یا ورودی B) وصل شود
• در صورت وجود فاز Z، آن را به ورودی شمارنده Z متصل کنید
• در نرم‌افزار دلتا، شمارنده سریع را فعال کرده و حالت 2‑Phase/Encoder Mode را انتخاب کنید

. اتصال به PLC زیمنس

• فاز A به ورودی دیجیتال DI0 متصل شود
• فاز B به DI1 وصل شود
• COM انکودر به 0V/COM PLC وصل شود
• تغذیه +V به 24VDC متصل شود
• کانال‌های شمارنده سریع (HSC) را فعال کنید تا پالس‌ها ثبت شوند

. اتصال به PLC LS

• فاز A به ورودی شمارنده سریع A (X0) متصل شود
• فاز B به ورودی شمارنده سریع B (X1) وصل شود
• COM به 0V/COM PLC وصل شود
• تغذیه +V به 24V وصل شود
• ورودی‌ها را برای شمارنده سریع پیکربندی کنید

نکات مهم

• حتماً از ورودی‌های شمارنده سریع PLC استفاده شود
• سیم‌ها بهتر است زوج به هم تابیده با شیلد حفاظتی باشند
• فاز Z برای تعیین نقطه مرجع یک دور کامل استفاده می‌شود
• اتصال اشتباه فازها باعث معکوس شدن جهت شمارش می‌شود؛ در این صورت فازهای A و B را جابه‌جا کنید.

دانلود کاتالوگ جامع انکودر اتونیکس

ترفندهای انکودر آتونیکس مدل E40S6-30-3-T-24 جلوگیری از نویز و افت پالس

. کابل و مسیر پیشرفته

• کابل twisted pair با شیلد جداگانه برای A/B و Z
• کابل با امپدانس تطبیق یافته برای کاهش بازتاب سیگنال

. فیلتر سیگنال

• استفاده از سلف + خازن (LC Filter) نزدیک انکودر
• فیلتر دیفرانسیلی در ورودی PLC/کنترلر

. زمین و شیلدینگ

• زمین کردن شیلد فقط یک سمت
• مسیر کابل‌ها در کانال فلزی قرار گیرد

. تغذیه

• استفاده از منبع تغذیه DC با نویز کم
• خازن بای پس 100 نانوفاراد نزدیک انکودر

. سخت‌افزار PCB

• ترمینیشن مقاومتی سر کابل (120–150 اهم)
• دیودهای سرکوب نویز (TVS) روی خطوط سیگنال

. مکانیکی

• کوپلینگ انعطاف‌پذیر دقیق برای جبران انحراف
• فاصله شفت و محفظه به گونه‌ای تنظیم شود که لرزش نداشته باشد

قیمت انکودر آتونیکس مدل E40S6‑30‑3‑T‑24

برای دریافت قیمت دقیق انکودر آتونیکس مدل E40S6-30-3-T-24 بهتر است با نمایندگی رسمی آتونیکس تماس گرفته شود. قیمت نهایی به تعداد سفارش، شرایط گارانتی و زمان تحویل بستگی دارد.

خرید انکودر آتونیکس مدل E40S6‑30‑3‑T‑24

بهترین روش خرید انکودر آتونیکس مدل E40S6-30-3-T-24 از نمایندگی رسمی آتونیکس در ایران است تا محصول اصل، دارای گارانتی معتبر و پشتیبانی فنی دریافت شود. ابتدا مشخصات فنی، تعداد مورد نیاز و کاربرد مدنظر خود را اعلام کنید تا کارشناسان فروش، قیمت و زمان تحویل را استعلام کنند. خرید از نمایندگی رسمی، اطمینان از اصالت کالا و خدمات پس از فروش کامل را تضمین می‌کند.
