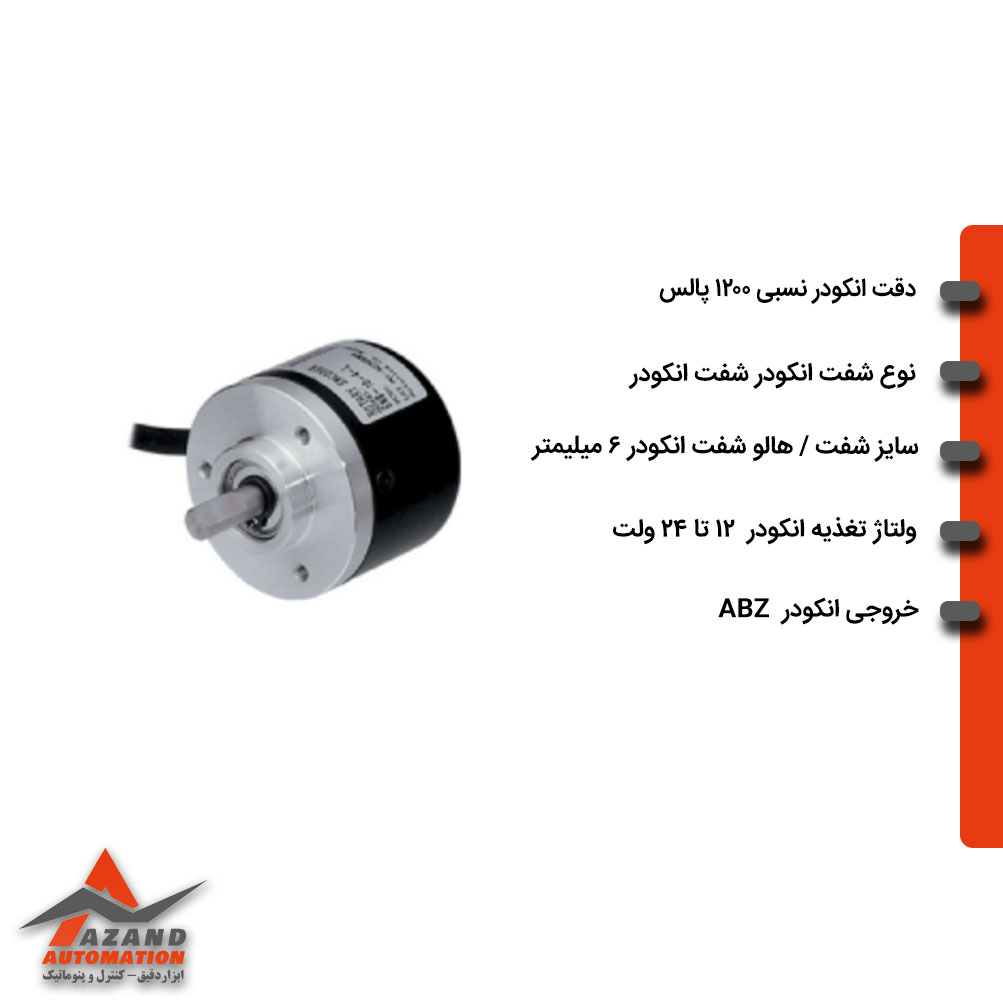

انکودر آتونیکس مدل E40S6-1200-3-T-24 یکی از دقیقترین مدلهای سری E40S شرکت آتونیکس است که برای کاربردهای سرعت بالا و اندازهگیری زاویهای با دقت بسیار زیاد طراحی شده است.
این انکودر از نوع افزایشی (Incremental Encoder) با رزولوشن 1200 پالس بر دور (PPR) است و با خروجی Line Driver (RS-422)، پایداری سیگنال را در طول کابلهای بلند تضمین میکند. به لطف طراحی مهندسی دقیق، اندازهی جمعوجور و شفت 6 میلیمتری، مدل E40S6-1200-3-T-24 برای سیستمهای کنترل موقعیت، سروو موتورهای کوچک، رباتهای دقیق، و ماشینهای CNC با محورهای سریع گزینهای ایدهآل محسوب میشود.
مشخصات فنی و ساختاری انکودر 1200 پالس سایز 40 مدل AUTONICS-E40S6-1200-3-T-24
در این بخش ویژگیهای مکانیکی و الکتریکی دستگاه را با تحلیل مهندسی بررسی میکنیم تا درک دقیقی از قابلیتهای این انکودر آتونیکس حاصل شود.
| ویژگی | توضیح فنی |
|---|---|
| قطر بدنه (Body Diameter) | 40 میلیمتر – ابعاد فشرده برای نصب در فضاهای محدود |
| نوع شفت (Shaft Type) | شفت جامد (Solid Shaft) با قطر 6 میلیمتر |
| رزولوشن (Resolution) | 1200 پالس بر دور (PPR) – مناسب برای کنترلهای دقیق و سرعت بالا |
| نوع خروجی (Output Type) | Line Driver (RS-422 Compatible) |
| ولتاژ تغذیه (Power Supply) | 12 تا 24 ولت DC ±5% |
| دمای کاری (Operating Temperature) | -10°C تا +70°C |
| درجه حفاظت (Protection Rating) | IP50 |
| جنس بدنه و محور | بدنه آلومینیومی سبک و محور فولاد ضدزنگ SUS304 |
| حداکثر سرعت چرخش (Max Response Frequency) | تا 300kHz برای دقت در سرعت بالا |
تحلیل عملکرد سیگنال انکودر آتونیکس مدل E40S6-1200-3-T-24
سیستم سیگنالدهی در این مدل مشابه سری E50S بوده ولی با تعداد پالس بالاتر (1200PPR) دقت فیدبک بهطور چشمگیری افزایش یافته است.
سیگنالها شامل سه کانال A، B و Z هستند:
- کانال A و B: اختلاف فاز 90 درجهای برای تعیین جهت چرخش و موقعیت زاویهای.
- کانال Z: پالس مرجع در هر دور کامل برای هماهنگسازی محور (Index Reference).
- Line Driver Output: انتقال تفاضلی سیگنالها با پایداری بالا و ایمنی در برابر نویز.
به دلیل استفاده از فناوری اپتوالکترونیک با LED مادونقرمز و دیسک چندشکاف پلیکربناتی، دقت سیگنال در فرکانسهای بالا حفظ شده و هیچ اعوجاجی در مرزهای پالس ایجاد نمیشود.
بخش سیمبندی انکودر آتونیکس مدل E40S6-1200-3-T-24
در بخش نصب و سیمبندی، توجه به رنگبندی سیمها و نحوهی اتصال صحیح به کنترلر، تأثیر مستقیم بر دقت اندازهگیری و کاهش نویز دارد. این روتاری انکودر از سیستم Line Driver RS-422 استفاده میکند که برای طول کابل تا 30 متر بدون افت سیگنال مناسب است.
جدول رنگبندی و عملکرد سیمها:
| رنگ سیم | نام سیگنال | توضیح عملکرد |
|---|---|---|
| قهوهای | +V (12–24VDC) | تغذیه مثبت انکودر |
| آبی | 0V (GND) | زمین تغذیه |
| مشکی | A | سیگنال پالس A |
| سفید | B | سیگنال پالس B |
| نارنجی | Z | پالس مرجع (Index) |
| خاکستری | A¯ | سیگنال معکوس A |
| صورتی | B¯ | سیگنال معکوس B |
| زرد | Z¯ | سیگنال معکوس Z |
| سبز | Shield | اتصال شیلد برای کاهش تداخل الکترومغناطیسی |
نکته مهندسی: در هنگام نصب، کابل شیلددار را فقط از سمت کنترلر زمین کنید تا حلقهی زمین (Ground Loop) ایجاد نشود. برای فواصل بیش از 30 متر، از مبدل Line Driver تقویتی استفاده شود.
مزایا و ویژگیهای کلیدی انکودر آتونیکس مدل E40S6-1200-3-T-24
قبل از مطالعهی ویژگیها، لازم است بدانید که طراحی سری E40S آتونیکس بر مبنای تعادل بین دقت بالا و اندازهی فشرده انجام شده است؛ در نتیجه، این مدل برای ماشینآلاتی که محدودیت فضا دارند اما به بازخورد دقیق نیازمندند، ایدهآل است.
- رزولوشن بالا (1200PPR) برای موقعیتیابی دقیق محور
- خروجی تفاضلی RS-422 جهت مقاومت در برابر نویز
- پاسخ سریع تا فرکانس 300kHz
- طول عمر مکانیکی بالا با بلبرینگهای دقیق کلاس C3
- سازگاری الکترونیکی با کنترلرهای Omron، Delta، Siemens، Mitsubishi و LS
- بدنه مستحکم آلومینیومی با وزن سبک برای کاهش تنش نصب
- پایداری عملکردی در دماهای بالا و محیطهای پر ارتعاش
کاربردهای صنعتی انکودر آتونیکس مدل E40S6-1200-3-T-24
کاربرد انکودر آتونیکس مدل E40S6-1200-3-T-24 بسیار گسترده است و در صنایع پیشرفتهای که نیاز به فیدبک سریع و دقیق موقعیت دارند، بهصورت گسترده استفاده میشود.
- ماشینآلات CNC و کنترل عددی دقیق محورها
- سروو موتورهای سرعت بالا و موتورهای DC با کنترل فیدبک
- سیستمهای موقعیتیابی در آسانسور و نوار نقاله هوشمند
- رباتهای صنعتی با محورهای دقیق و همزمانی حرکتی بالا
- ماشینهای چاپ، بستهبندی و مونتاژ خودکار
دانلود کاتالوگ جامع انکودر اتونیکس
خرید از آزند اتوماسیون نمایندگی رسمی آتونیکس در ایران
شرکت آزند اتوماسیون به عنوان نمایندگی رسمی آتونیکس در ایران، تأمینکنندهی اصلی مدل E40S6-1200-3-T-24 و سایر محصولات سری E40S است. با خرید از آزند اتوماسیون، علاوه بر گارانتی اصالت و خدمات پس از فروش رسمی آتونیکس، میتوانید از مشاوره تخصصی فنی برای انتخاب مناسبترین مدل بر اساس نوع پروژه خود بهرهمند شوید.
قیمت انکودر آتونیکس مدل E40S6-1200-3-T-24
قیمت این انکودر بر اساس نوع خروجی، رزولوشن و شرایط بازار ممکن است متفاوت باشد. برای دریافت قیمت با کارشناسان ما در ارتباط باشید. تیم فروش آزند اتوماسیون آماده است تا با ارائهی لیست قیمت بهروز و پیشنهاد مدلهای جایگزین، بهترین گزینه را برای نیاز صنعتی شما معرفی کند.
جمعبندی نهایی
انکودر آتونیکس مدل E40S6-1200-3-T-24 با رزولوشن بالا، بدنه فشرده و خروجی پایدار RS-422 یکی از دقیقترین و مطمئنترین انکودرهای افزایشی در بازار است. ترکیب دقت اپتیکی، پاسخ سریع و دوام مکانیکی بالا، این مدل را برای پروژههای حساس اتوماسیون صنعتی به گزینهای ایدهآل تبدیل کرده است. با خرید از آزند اتوماسیون، از پشتیبانی فنی، اصالت کالا و راهکارهای حرفهای برای ادغام در سیستمهای کنترلی خود بهرهمند شوید.
