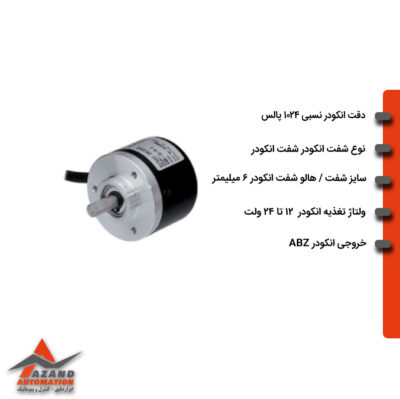

انکودر آتونیکس مدل E40S6-1024-3-T-24 محصول شرکت Autonics است که به عنوان یکی از برندهای معتبر در زمینه سیستمهای اتوماسیون صنعتی شناخته میشود. این انکودر از نوع افزایشی (Incremental Encoder) بوده و برای کنترل دقیق موقعیت و سرعت موتورهای DC و سروو، خطوط تولید صنعتی و ماشینآلات CNC طراحی شده است. طراحی جمعوجور، دقت بالا و قابلیت سازگاری با انواع PLC و درایورها از ویژگیهای برجسته این مدل است.
مشخصات فنی انکودر آتونیکس مدل E40S6-1024-3-T-24
انکودر آتونیکس مدل E40S6-1024-3-T-24 با امکانات فنی کامل، برای کاربردهای صنعتی و حساس به دقت عالی مناسب است. قبل از مشاهده جدول، لازم است بدانید که انتخاب درست نوع خروجی و رزولوشن، مستقیماً بر دقت و عملکرد سیستم شما تأثیر میگذارد.
| مشخصه | مقدار |
|---|---|
| نوع انکودر | افزایشی (Incremental) |
| قطر بدنه | 40 میلیمتر |
| رزولوشن | 1024 پالس در هر دور (PPR) |
| شفت | سالید 6 میلیمتر |
| ولتاژ تغذیه | 5–24 ولت DC |
| نوع خروجی | Totem Pole (Push-Pull) |
| اتصال | کابل خروجی محوری |
| حداکثر سرعت چرخش | تا 5000 rpm |
| درجه حفاظت | IP50 |
| دمای کاری | -10 تا +70°C |
ساختار فنی و نحوه عملکرد انکودر 1024 پالس سایز 40 اتونیکس مدل E40S6-1024-3-T-24
این روتاری انکودر با تولید پالسهای متوالی، موقعیت و سرعت شفت را اندازهگیری میکند. سیگنالهای کانال A و B با اختلاف فاز 90 درجه، جهت چرخش و سرعت را مشخص میکنند و کانال Z (Index Pulse) برای تشخیص موقعیت مرجع استفاده میشود. خروجی Totem Pole سرعت پاسخ بالا و سیگنال بدون نویز را تضمین میکند.
اتصالات الکتریکی و سیمبندی انکودر آتونیکس مدل E40S6-1024-3-T-24
برای عملکرد بهینه، اتصالات باید دقیق انجام شود. هر سیم رنگبندی مشخصی دارد و اتصال نادرست میتواند باعث آسیب به انکودر شود. توصیه میشود قبل از نصب، دیاگرام پایهها و مشخصات تغذیه را به دقت مطالعه کنید.
- سیم قرمز: Vcc
- سیم سیاه: GND
- سیم سبز: کانال A
- سیم سفید: کانال B
- سیم آبی: کانال Z
کاربردها و صنایع مرتبط انکودر آتونیکس E40S6-1024-3-T-24
انکودر آتونیکس مدل E40S6-1024-3-T-24 به دلیل دقت بالا و قابلیت نصب آسان، در صنایع مختلف کاربرد دارد. این بخش به شما کمک میکندمتوجه شوید این انکودر آتونیکس برای چه نوع پروژههایی مناسب است:
- کنترل موقعیت در CNC و ماشینآلات صنعتی
- خطوط تولید و بستهبندی خودکار
- موتورهای سروو و استپر
- ماشینآلات چاپ و برش
- تجهیزات جابهجایی و آسانسور
دانلود کاتالوگ جامع انکودر اتونیکس
مزایا و ویژگیهای کلیدی انکودر آتونیکس مدل E40S6-1024-3-T-24
لازم است بدانید که مزایای این انکودر بیشتر در دقت و دوام طولانی مدت خلاصه میشود. این مزایا در محیطهای صنعتی و پروژههای حساس به موقعیت اهمیت زیادی دارند.
- دقت و پاسخدهی بالا
- عمر طولانی و مقاوم در برابر سایش
- سازگاری با PLC و درایورهای مختلف
- نصب آسان و نگهداری کم هزینه
مقایسه با مدلهای مشابه انکودر آتونیکس مدل E40S6-1024-3-T-24
قبل از ورود به جدول مقایسه، لازم است بدانید که توجه به نوع خروجی، قطر بدنه و رزولوشن اهمیت دارد:
| مدل | نوع خروجی | قطر بدنه | رزولوشن |
|---|---|---|---|
| E40S6-1024-3-T-24 | Totem Pole | 40 mm | 1024 PPR |
| E50S6-1024-3-T-24 | Totem Pole | 50 mm | 1024 PPR |
| E40S8-2048-3-T-24 | Totem Pole | 40 mm | 2048 PPR |
نکات نصب و نگهداری انکودر 1024 پالس سایز 40 مدل AUTONICS-E40S6-1024-3-T-24
قبل از استفاده، توجه به نصب صحیح شفت و محافظت از محیط کار ضروری است. نصب نادرست یا قرارگیری در محیط با رطوبت بالا میتواند باعث کاهش عمر محصول شود.
- نصب شفت با کوپلینگ استاندارد
- حفظ فاصله مناسب بین موتور و انکودر
- جلوگیری از ضربه مکانیکی یا نویز الکتریکی
- رعایت IP و شرایط محیطی

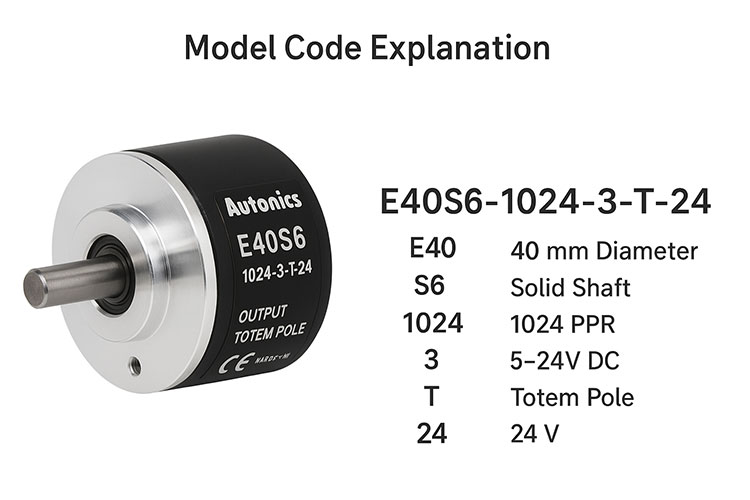

کدخوانی انکودر آتونیکس مدل E40S6-1024-3-T-24
کد انکودر آتونیکس مدل E40S6-1024-3-T-24 نشاندهنده مشخصات فنی است:
- E40: قطر 40 میلیمتر
- S6: شفت 6 میلیمتر
- 1024: رزولوشن 1024 پالس
- 3: منبع تغذیه 5–24V DC
- T: خروجی Totem Pole
- 24: ولتاژ نامی
خرید انکودر E40S6-1024-3-T-24
اگر به دنبال خرید انکودر آتونیکس مدل E40S6-1024-3-T-24 با اطمینان از اصالت و خدمات پس از فروش هستید، میتوانید این محصول را از آزند اتوماسیون، نمایندگی رسمی آتونیکس در ایران تهیه کنید. خرید از نمایندگی رسمی، تضمینکننده کیفیت، گارانتی معتبر و پشتیبانی تخصصی در پروژههای صنعتی شما است.
قیمت انکودر آتونیکس مدل E40S6-1024-3-T-24
قیمت انکودر آتونیکس مدل E40S6-1024-3-T-24 با توجه به نوسانات بازار، تعداد سفارش و شرایط حمل متفاوت است. برای دریافت قیمت روز و مشاوره فنی، تماس با نمایندگی رسمی آتونیکس در ایران (آزند اتوماسیون) پیشنهاد میشود.
نتیجهگیری
انکودر آتونیکس مدل E40S6-1024-3-T-24 انتخابی ایدهآل برای پروژههای صنعتی حساس به دقت و سرعت است. با طراحی مقاوم، رزولوشن مناسب و سازگاری با انواع کنترلرها، این محصول میتواند عملکرد بهینه و طول عمر بالایی را در سیستم شما تضمین کند. خرید از آزند اتوماسیون، نمایندگی رسمی آتونیکس در ایران تضمینکننده اصالت و خدمات حرفهای خواهد بود.
