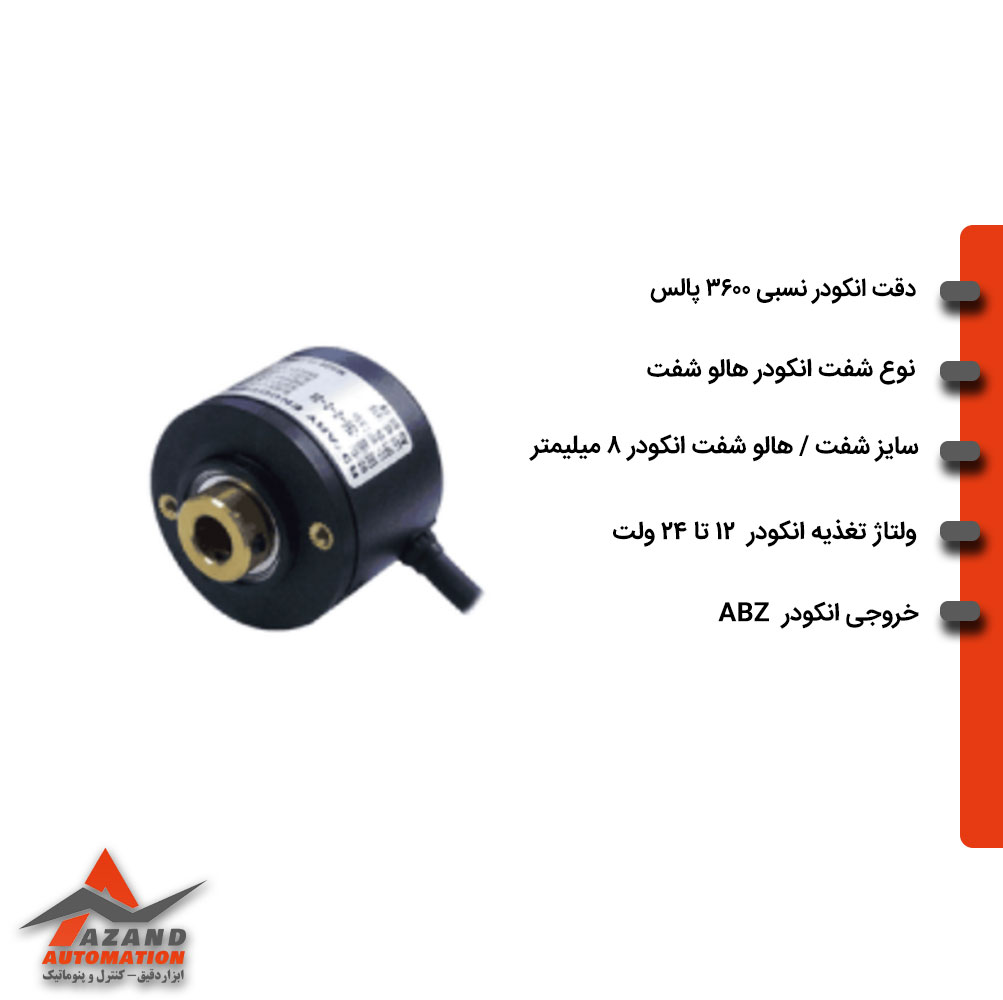

انکودر آتونیکس مدل E40H8-3600-3-T-24 یک انکودر افزایشی (Incremental) با دقت بسیار بالا از سری E40H آتونیکس است که برای کاربردهای صنعتی دقیق، بهویژه در سیستمهایی با محدودیت فضا و نیاز به رزولوشن بالا طراحی شده است. این مدل با بدنه ۴۰ میلیمتری و هالوشفت ۸ میلیمتر، انتخابی ایدهآل برای نصب مستقیم روی شفت موتور یا گیربکس بدون نیاز به کوپلینگ مجزا محسوب میشود.
ساختار و عملکرد انکودر آتونیکس مدل E40H8-3600-3-T-24
در انکودر آتونیکس مدل E40H8-3600-3-T-24 ساختار داخلی بر پایه سیستم اپتیکی دقیق طراحی شده است. درون انکودر، یک دیسک شفاف با شیارهای بسیار ریز قرار دارد که با چرخش شفت، عبور نور را قطع و وصل کرده و ۳۶۰۰ پالس در هر دور تولید میکند. این پالسها توسط سنسور نوری دریافت شده و به سیگنالهای دیجیتال افزایشی در سه فاز A، B و Z تبدیل میشوند.
وجود اختلاف فاز ۹۰ درجه بین سیگنالهای A و B امکان تشخیص جهت چرخش را فراهم میکند و پالس Z نیز بهعنوان مرجع موقعیت صفر (Index) در هر دور فقط یک بار فعال میشود. خروجی این انکودر از نوع Totem-Pole (HTL) است که سیگنالهایی قوی، پایدار و مقاوم در برابر نویز برای ورودی PLC و کنترلرهای صنعتی فراهم میکند.
طراحی هالوشفت ۸ میلیمتری باعث کاهش خطای مکانیکی، حذف کوپلینگ و افزایش دقت انتقال حرکت میشود. همچنین قابلیت تحمل سرعت چرخش تا ۵۰۰۰ دور در دقیقه این انکودر را برای سیستمهای پرسرعت و دینامیک مناسب کرده است. تغذیه ۱۲ تا ۲۴ ولت DC نیز انعطافپذیری بالایی در اتصال به انواع کنترلرها ایجاد میکند. درجه حفاظت IP50 از قطعات داخلی در برابر گرد و غبار متوسط محافظت کرده و عمر مفید دستگاه را افزایش میدهد.
ویژگیهای طراحی انکودر آتونیکس مدل E40H8-3600-3-T-24
طراحی جمعوجور با بدنه ۴۰ میلیمتری، وزن کم ۱۲۰ گرم و استفاده از هالوشفت، نصب آسان و پایدار را در فضاهای محدود صنعتی امکانپذیر میکند. رزولوشن بالای ۳۶۰۰ پالس، این مدل را به گزینهای بسیار دقیق برای کنترل موقعیت و سرعت تبدیل کرده است. خروجی Totem-Pole کیفیت سیگنال را افزایش داده و عملکرد مطمئنی در محیطهای نویزی صنعتی ارائه میدهد.
مشخصات فنی انکودر آتونیکس E40H8-3600-3-T-24
| ویژگی | مشخصات |
|---|---|
| مدل | AUTONICS E40H8-3600-3-T-24 |
| نوع انکودر | افزایشی (Incremental) |
| نوع شفت | هالوشفت |
| قطر بدنه | 40 میلیمتر |
| قطر هالوشفت | 8 میلیمتر |
| رزولوشن | 3600 پالس بر دور |
| خروجی | A / B / Z |
| نوع خروجی | Totem-Pole (HTL) |
| ولتاژ تغذیه | 12–24V DC |
| حداکثر سرعت | 5000 rpm |
| طول کابل | 2 متر |
| وزن | 120 گرم |
| درجه حفاظت | IP50 |
| دمای کاری | °C 70+ ~ °C 10- |
| دمای نگهداری | °C 85+ ~ °C 25- |
| رطوبت کاری | 35% ~ 85% |
| رطوبت نگهداری | 35% ~ 90% |
عملکرد سیگنال و جهتیابی انکودر E40H8-3600-3-T-24
در انکودر آتونیکس مدل E40H8-3600-3-T-24، سیگنالهای افزایشی A و B با اختلاف فاز ۹۰ درجه تولید میشوند که امکان تشخیص دقیق جهت چرخش را فراهم میکند. اگر سیگنال A زودتر از B تغییر وضعیت دهد، جهت چرخش مستقیم و اگر B جلوتر باشد، چرخش معکوس تشخیص داده میشود. سیگنال Z بهعنوان پالس مرجع، در هر دور تنها یک بار فعال شده و برای کالیبراسیون، همترازی و تعیین موقعیت صفر استفاده میشود.
رزولوشن بسیار بالای ۳۶۰۰ پالس باعث میشود این انکودر در اندازهگیری موقعیت زاویهای و سرعت، دقت فوقالعادهای ارائه دهد و برای سیستمهای کنترلی حساس ایدهآل باشد.
کاربردهای صنعتی انکودر 3600 پالس سایز 40 آتونیکس مدل E40H8-3600-3-T-24
این انکودر آتونیکس مدل E40H8-3600-3-T-24 به دلیل دقت بالا و طراحی هالوشفت، در صنایع پیشرفته کاربرد گستردهای دارد، از جمله:
- کنترل موقعیت و سرعت موتورهای سروو و AC دقیق
- تجهیزات CNC، ماشینهای فرز و تراش با نیاز به دقت بالا
- روباتیک صنعتی و بازوهای رباتیک
- ماشینآلات بستهبندی دقیق و پرسرعت
- سیستمهای اتوماسیون صنعتی با فضای نصب محدود
- خطوط تولید با کنترل موقعیت بسیار دقیق
- تجهیزات چاپ، برش لیزری و سیستمهای اندازهگیری پیشرفته
مزایا و ویژگیهای کلیدی انکودر E40H8-3600-3-T-24
- رزولوشن بسیار بالا ۳۶۰۰ پالس بر دور برای دقت عالی
- طراحی هالوشفت برای حذف کوپلینگ و کاهش خطای مکانیکی
- بدنه جمعوجور ۴۰ میلیمتری مناسب فضاهای محدود
- خروجی Totem-Pole (HTL) مقاوم در برابر نویز
- تغذیه منعطف ۱۲ تا ۲۴ ولت DC
- سرعت چرخش تا ۵۰۰۰ rpm
- وزن کم (۱۲۰ گرم) و نصب آسان
- حفاظت IP50 مناسب محیطهای صنعتی کنترلشده
نکات نصب و راهاندازی انکودر آتونیکس E40H8-3600-3-T-24
- نصب دقیق روی شفت: شفت موتور باید کاملاً تمیز و همراستا باشد.
- استفاده از بست مناسب هالوشفت برای جلوگیری از لغزش.
- سیمکشی مطابق دیتاشیت جهت جلوگیری از نویز یا آسیب به خروجی HTL.
- دور نگه داشتن کابل از منابع نویز مانند اینورتر و کابلهای قدرت.
- عدم استفاده در محیطهای مرطوب یا دارای مایعات به دلیل IP50 بودن.
- تست اولیه در سرعت پایین جهت اطمینان از صحت سیگنال A/B/Z.
خرید انکودر آتونیکس مدل AUTONICS E40H8-3600-3-T-24
برای خرید انکودر آتونیکس مدل E40H8-3600-3-T-24 توصیه میشود از مراکز معتبر اتوماسیون صنعتی اقدام نمایید تا از اصالت کالا، تطابق مشخصات فنی و خدمات پس از فروش مطمئن باشید.
شما میتوانید این محصول را از طریق آزند اتوماسیون، نمایندگی رسمی آتونیکس در ایران، با ضمانت اصالت کالا و مشاوره تخصصی فنی تهیه کنید. این مجموعه با موجودی کامل سریهای E40، E50 و E60، یکی از مطمئنترین منابع تأمین انکودرهای صنعتی در کشور است.
قیمت انکودر 3600 پالس سایز 40 آتونیکس مدل E40H8-3600-3-T-24
قیمت انکودر آتونیکس مدل E40H8-3600-3-T-24 تحت تأثیر عواملی مانند نرخ ارز، شرایط واردات و موجودی بازار قرار دارد. برای دریافت قیمت روز، موجودی انبار و شرایط خرید عمده یا همکاری صنعتی، پیشنهاد میشود با کارشناسان فروش آزند اتوماسیون تماس بگیرید. این مجموعه با حذف واسطهها، محصولات آتونیکس را با قیمت رقابتی و تضمین کیفیت اصلی ارائه میدهد.
