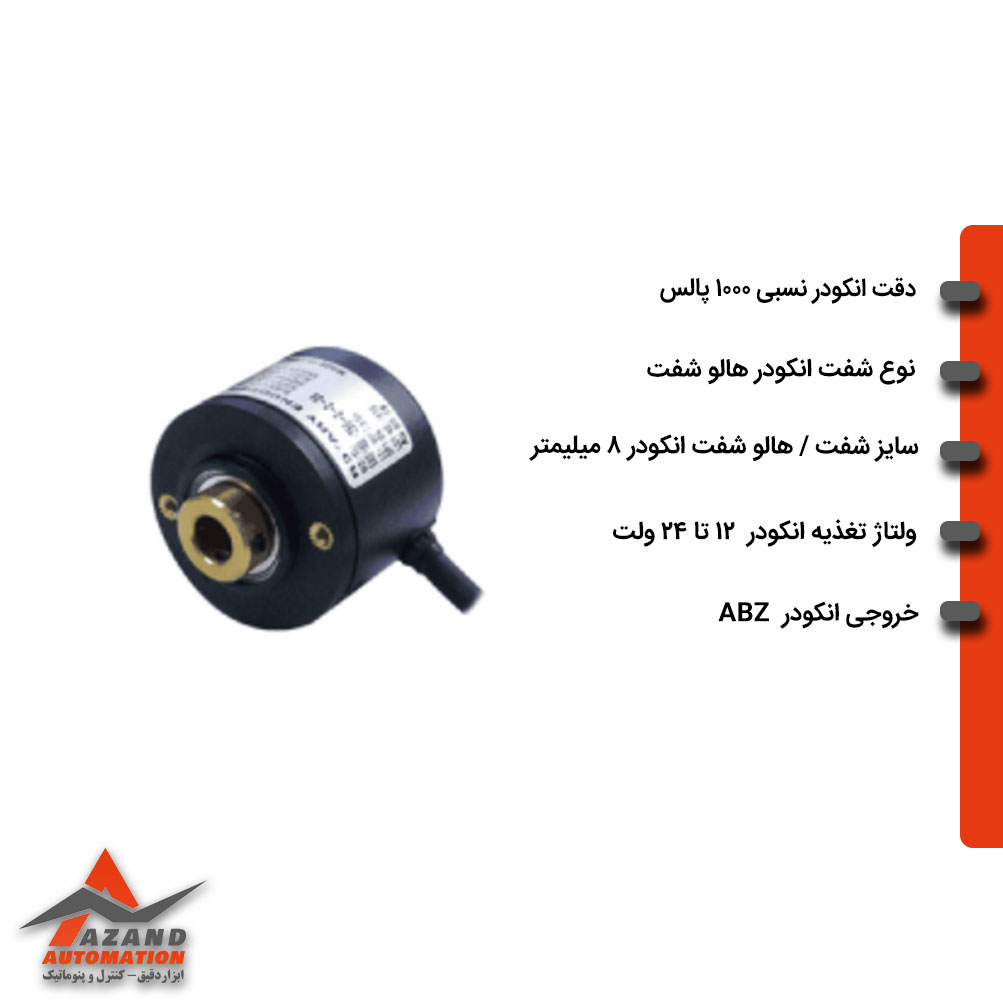

انکودر آتونیکس مدل E40H8-1000-3-T-24 از سری E40H، یک مدل افزایشی (Incremental) با شفت توخالی و رزولوشن ۱۰۰۰ پالس بر دور است. این انکودر با طراحی فشرده و عملکرد مطمئن، برای کنترل موقعیت و سرعت در محیطهای صنعتی مناسب است.
مشخصات فنی انکودر 1000 پالس سایز 40 اتونیکس مدل AUTONICS-E40H8-1000-3-T-24
در این قسمت، مشخصات فنی انکودر آتونیکس مدل E40H8-1000-3-T-24 را به صورت جامع آوردهام تا امکان مقایسه مهندسی و استفاده دقیق فراهم شود:
| ویژگی | مقدار / توضیح |
|---|---|
| نوع انکودر | افزایشی (Incremental Rotary Encoder) |
| ساختار شفت | توخالی (Hollow Shaft) |
| قطر بدنه | ۴۰ میلیمتر |
| قطر محور داخلی | ۸ میلیمتر |
| رزولوشن | 1000 Pulse/Revolution |
| نوع خروجی | Totem Pole (خروجی توتم پول) |
| ولتاژ تغذیه | 12 تا 24 ولت DC ±5٪ |
| حداکثر سرعت مجاز | 5000 دور در دقیقه |
| حداکثر فرکانس پاسخ | 300 کیلوهرتز |
| گشتاور شروع | حدود 0.005 نیوتنمتر |
| دمای کاری | 10- تا 70+ درجه سانتیگراد |
| سطح حفاظت | IP50 |
| نحوه خروج کابل | از کنار بدنه (Radial) |
| وزن تقریبی | حدود 120 گرم |
طراحی و ویژگیهای ساخت انکودر آتونیکس مدل E40H8-1000-3-T-24
طراحی این انکودر آتونیکس بر اساس اصول مهندسی برای عملکرد پایدار در محیطهای صنعتی انجام شده است، به گونهای که انتشار سیگنال با کمترین تداخل ممکن صورت پذیرد.
- بدنه کمحجم با قطر ۴۰ میلیمتر
- شفت توخالی Ø8 میلیمتر برای نصب مستقیم روی محور
- مکانیزم داخلی با دقت بالا و قطعات مقاوم
- اتصال کابل رادیال جهت سهولت نصب در فضاهای بسته
- طراحی خروجی Totem Pole که بار مناسب سیستمهای کنترلی را تأمین میکند
عملکرد و نحوه کار انکودر آتونیکس مدل E40H8-1000-3-T-24
انکودر آتونیکس مدل E40H8-1000-3-T-24 با تولید ۱۰۰۰ پالس در هر دور، امکان اندازهگیری دقیق زاویه و سرعت را فراهم میکند. سیگنالهای فاز A و B با اختلاف فاز ۹۰ درجه، جهت چرخش را نشان میدهند و فاز Z به عنوان پالس مرجع دور کامل عمل میکند. خروجی Totem Pole به سیستمهای کنترلی امکان خواندن سیگنالها را با بار معقول میدهد.
دانلود کاتالوگ جامع انکودر اتونیکس
مزایا و نقاط قوت انکودر آتونیکس مدل E40H8-1000-3-T-24
این روتاری انکودر ، به دلیل طراحی مهندسی و تطبیق با استانداردهای صنعتی، گزینهای قابل اعتماد برای پروژههایی با نیاز به دقت و ثبات بالا است.
- رزولوشن مناسب ۱۰۰۰ پالس بر دور
- سازگاری با ولتاژ ۱۲–۲۴ VDC
- طراحی شفت توخالی جهت کاهش اجزای مکانیکی اضافی
- سیگنال Totem Pole با اتصال آسان به بار کنترلی
- عملکرد قابل اعتماد در محدوده دمایی صنعتی
- امکان تأمین و پشتیبانی ازآزند اتوماسیون به عنوان نمایندگی رسمی آتونیکس
کاربردها انکودر 1000 پالس سایز 40 اتونیکس مدل E40H8-1000-3-T-24
انکودر آتونیکس مدل E40H8-1000-3-T-24 در کاربردهایی به کار میآید که نیاز به دقت متوسط تا بالا و رابط کنترلی قابل دسترس دارند:
- کنترل موقعیت در ماشینآلات
- سروو موتورها و سیستمهای حرکت
- خطوط انتقال مواد و نقالهها
- تجهیزات بستهبندی و فرآوری
- دستگاههای آزمایشی با حرکت دورانی
قیمت انکودر آتونیکس مدل E40H8-1000-3-T-24
قیمت انکودر آتونیکس مدل E40H8-1000-3-T-24 به فاکتورهایی مانند نرخ ارز، هزینه واردات و خدمات گارانتی بستگی دارد. در بازار بینالمللی، قیمت مدلهای مشابه در بازهای بین ۱۲۰ تا ۲۵۰ دلار گزارش میشود. در ایران، قیمت دقیق از طریق آزند اتوماسیون به عنوان نمایندگی رسمی آتونیکس قابل استعلام است.
خرید انکودر Autonics E40H8-1000-3-T-24
برای خرید مطمئن انکودر آتونیکس مدل E40H8-1000-3-T-24، میتوانید به سراغ آزند اتوماسیون، نمایندگی رسمی آتونیکس در ایران بروید؛ خرید از ما این اطمینان را میدهد که کالا اورجینال، دارای هولوگرام و گارانتی معتبر دریافت میکنید. کارشناسان فنی این مجموعه با بررسی دقیق نیاز پروژه شما، بهترین نوع انکودر را معرفی میکنند و روند سفارش، ارسال و پشتیبانی را به صورت حرفهای برایتان فراهم میسازند.
نتیجهگیری
انکودر آتونیکس مدل E40H8-1000-3-T-24 با طراحی شفت توخالی، رزولوشن ۱۰۰۰ پالس و خروجی Totem Pole، انتخابی مناسب برای کاربردهای صنعتی با استانداردهای معمولی به بالا است. با خرید ازآزند اتوماسیون بهعنوان نمایندگی رسمی آتونیکس در ایران، میتوانی از اصالت کالا، خدمات پس از فروش و پشتیبانی فنی بهرهمند شوید.
