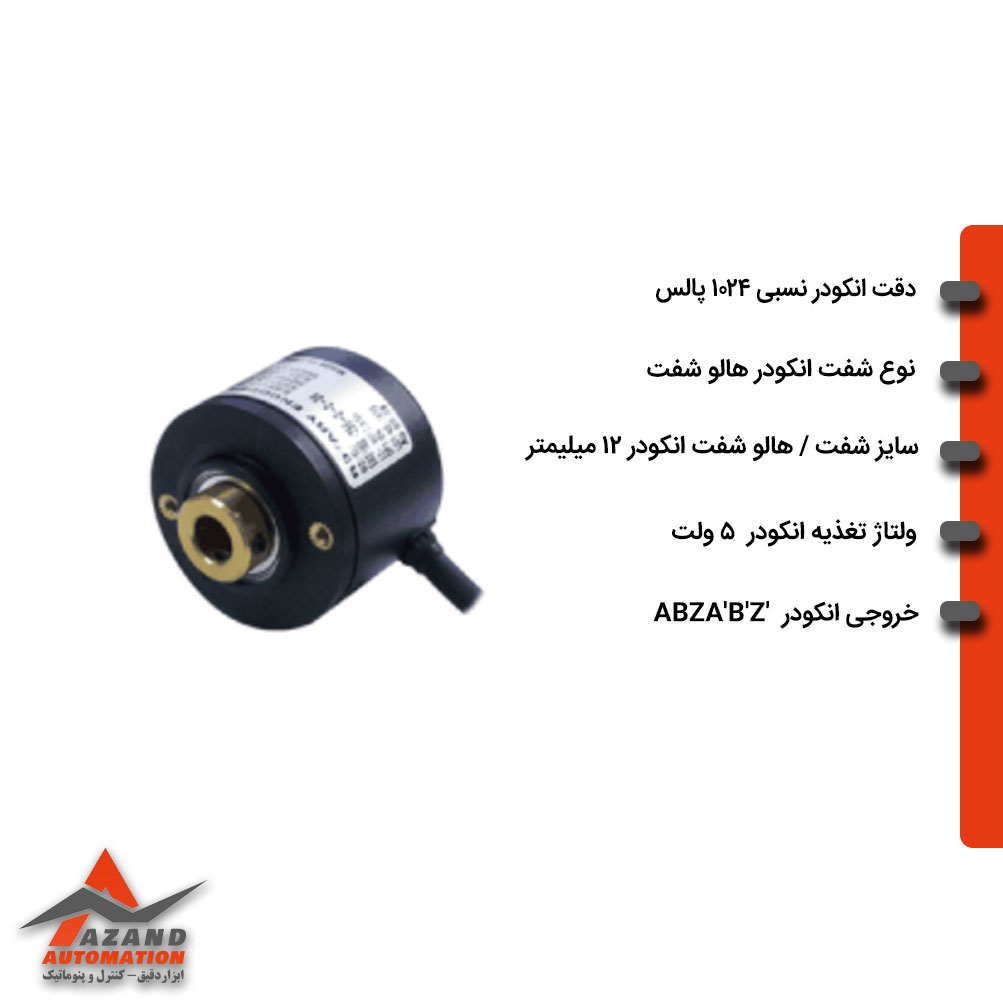

انکودر آتونیکس مدل E40H12-1024-6-L-5 از سری محبوب E40H، یک انکودر افزایشی با طراحی شفت توخالی ۱۲ میلیمتر و دقت بالا در اندازهگیری موقعیت زاویهای است.
این مدل با رزولوشن ۱۰۲۴ پالس بر دور (PPR)، تغذیه ۵ ولت DC و خروجی Line Driver (خطی دیفرانسیلی) طراحی شده است تا در سیستمهای کنترلی با نویز زیاد یا فاصله انتقال طولانی، عملکردی پایدار و دقیق داشته باشد. بدنه مستحکم، ابعاد استاندارد و کیفیت ساخت بالای Autonics باعث شده این انکودر برای طیف وسیعی از کاربردهای صنعتی، رباتیک و سیستمهای فیدبک موتور انتخابی مطمئن باشد.
مشخصات فنی انکودر آتونیکس مدل E40H12-1024-6-L-5
پیش از انتخاب این انکودر آتونیکس، بررسی دقیق مشخصات فنی آن ضروری است تا با نیاز پروژه شما سازگار باشد. جدول زیر جزئیات کامل را نشان میدهد:
| ویژگی | مقدار / توضیح |
|---|---|
| سری محصول | E40H |
| نوع انکودر | افزایشی (Incremental) |
| نوع شفت | توخالی (Hollow Shaft) |
| قطر بدنه | 40 میلیمتر |
| قطر شفت داخلی | 12 میلیمتر |
| رزولوشن (PPR) | 1024 Pulse per Revolution |
| نوع خروجی سیگنال | Line Driver (A, B, Z / A̅, B̅, Z̅) |
| ولتاژ تغذیه | 5 ولت DC (±5%) |
| حداکثر فرکانس پاسخدهی | 300 کیلوهرتز |
| حداکثر سرعت چرخش | 5000 دور بر دقیقه (rpm) |
| درجه حفاظت (IP) | IP50 |
| دمای کاری | 10- تا 70+ درجه سانتیگراد |
| رطوبت مجاز | 35 تا 85٪ (بدون میعان) |
| طول کابل خروجی | 2 متر (Shielded Cable) |
| وزن تقریبی | حدود 220 گرم |
| خروجی سیگنالها | A، B، Z و سیگنالهای معکوس (A̅، B̅، Z̅) |
| برند سازنده | Autonics – کره جنوبی |
عملکرد و نحوه کار انکودر آتونیکس مدل E40H12-1024-6-L-5
انکودر آتونیکس مدل E40H12-1024-6-L-5 با چرخش محور توخالی خود، سیگنالهای دیجیتال A و B را تولید میکند که اختلاف فاز بین آنها جهت چرخش را تعیین میکند. سیگنال Z نیز در هر دور به عنوان پالس مرجع عمل میکند. سیستم خروجی Line Driver (Differential Output) باعث افزایش ایمنی سیگنال در برابر نویز الکترومغناطیسی میشود و انتقال پایدار داده را در فواصل طولانی تضمین میکند. این ویژگی، این مدل را برای استفاده در سیستمهای دقیق فیدبک موتور و تجهیزات صنعتی با نویز بالا ایدهآل میسازد.
نکات نصب و ایمنی انکودر سایز 40 اتونیکس مدل AUTONICS-E40H12-1024-6-L-5
برای عملکرد دقیق و جلوگیری از آسیب فیزیکی یا الکتریکی، رعایت موارد زیر در هنگام نصب و راهاندازی توصیه میشود:
- هممحوری دقیق محور دستگاه و شفت انکودر الزامی است تا از فشار محوری و شعاعی بر یاتاقانها جلوگیری شود.
- از چرخش بیش از ۵۰۰۰ rpm خودداری کنید تا از خرابی مکانیکی و افت دقت جلوگیری شود.
- کابل خروجی دارای شیلد محافظ است؛ حتماً شیلد را به زمین (GND) متصل کنید تا تداخل نویزی کاهش یابد.
- در محیطهای دارای گرد و غبار، روغن یا رطوبت زیاد از کاور محافظ استفاده کنید.
- انکودر را از منابع میدان مغناطیسی قوی و ارتعاش شدید دور نگه دارید.
- در صورت استفاده از ورودی Line Receiver، از کابل زوج تابیده (Twisted Pair) برای حفظ کیفیت سیگنال استفاده شود.
مزایا و ویژگیهای کلیدی انکودر آتونیکس مدل E40H12-1024-6-L-5
انکودر آتونیکس مدل E40H12-1024-6-L-5 با توجه به ساختار و خروجی خطی خود، یکی از مدلهای دقیق و صنعتی این برند محسوب میشود.
مهمترین مزایا:
- رزولوشن بالا (1024 پالس در هر دور) برای کنترل موقعیت دقیق
- خروجی Line Driver مقاوم در برابر نویز الکتریکی
- طراحی شفت توخالی برای نصب آسان روی محور موتور
- قابلیت کار در محدوده دمایی گسترده (–10 تا +70°C)
- عملکرد مطمئن و سیگنال پایدار در سرعتهای بالا
- کیفیت ساخت عالی از برند معتبر Autonics
کاربردهای انکودر آتونیکس E40H12-1024-6-L-5
این مدل از انکودر به دلیل دقت بالا، خروجی پایدار و ساختار صنعتی در کاربردهای زیر بسیار مورد استفاده است:
- کنترل موقعیت و سرعت در موتورهای سروو و استپر
- سیستمهای فیدبک در ماشینهای CNC و ابزار دقیق
- خطوط نوار نقاله، بستهبندی و برش اتوماتیک
- کنترل حرکت در رباتهای صنعتی
- سیستمهای شمارنده، متر طول و کنترل زاویه چرخش
خرید انکودر آتونیکس مدل E40H12-1024-6-L-5 از آزند اتوماسیون
انکودر آتونیکس مدل E40H12-1024-6-L-5 توسط آزند اتوماسیون، نمایندگی رسمی آتونیکس در ایران، بهصورت اورجینال و با گارانتی اصالت کالا عرضه میشود. تیم فنی آزند اتوماسیون، نمایندگی رسمی آتونیکس در ایران آماده است تا پیش از خرید، شما را در انتخاب دقیق مدل مناسب از نظر رزولوشن، ولتاژ تغذیه و نوع خروجی راهنمایی کند. تمامی محصولات آتونیکس در آزند اتوماسیون با پشتیبانی فنی، مشاوره تخصصی و ارسال سریع به سراسر کشور ارائه میشوند.
دانلود کاتالوگ جامع انکودر اتونیکس
قیمت انکودر آتونیکس مدل E40H12-1024-6-L-5
قیمت این مدل با توجه به نرخ ارز، شرایط بازار و موجودی انبار ممکن است متغیر باشد. با این حال، با در نظر گرفتن دقت بالا، خروجی Line Driver و ساخت صنعتی، انکودر آتونیکس مدل E40H12-1024-6-L-5 یکی از گزینههای اقتصادی و با دوام بالا در میان انکودرهای حرفهای آتونیکس است. برای دریافت آخرین قیمت و شرایط خرید عمده، با کارشناسان فروش آزند اتوماسیون تماس بگیرید.
نتیجهگیری
انکودر آتونیکس مدل E40H12-1024-6-L-5 با خروجی خطی Line Driver، تغذیه ۵ ولت و رزولوشن ۱۰۲۴ PPR، ترکیبی از دقت، پایداری و مقاومت در برابر نویز را ارائه میدهد. این مدل انتخابی ایدهآل برای سیستمهای کنترلی حساس، تجهیزات اتوماسیون و پروژههای صنعتی است. خرید این انکودر از آزند اتوماسیون، نمایندگی رسمی آتونیکس در ایران، تضمینکنندهی اصالت، کیفیت و خدمات فنی قابل اعتماد خواهد بود.
