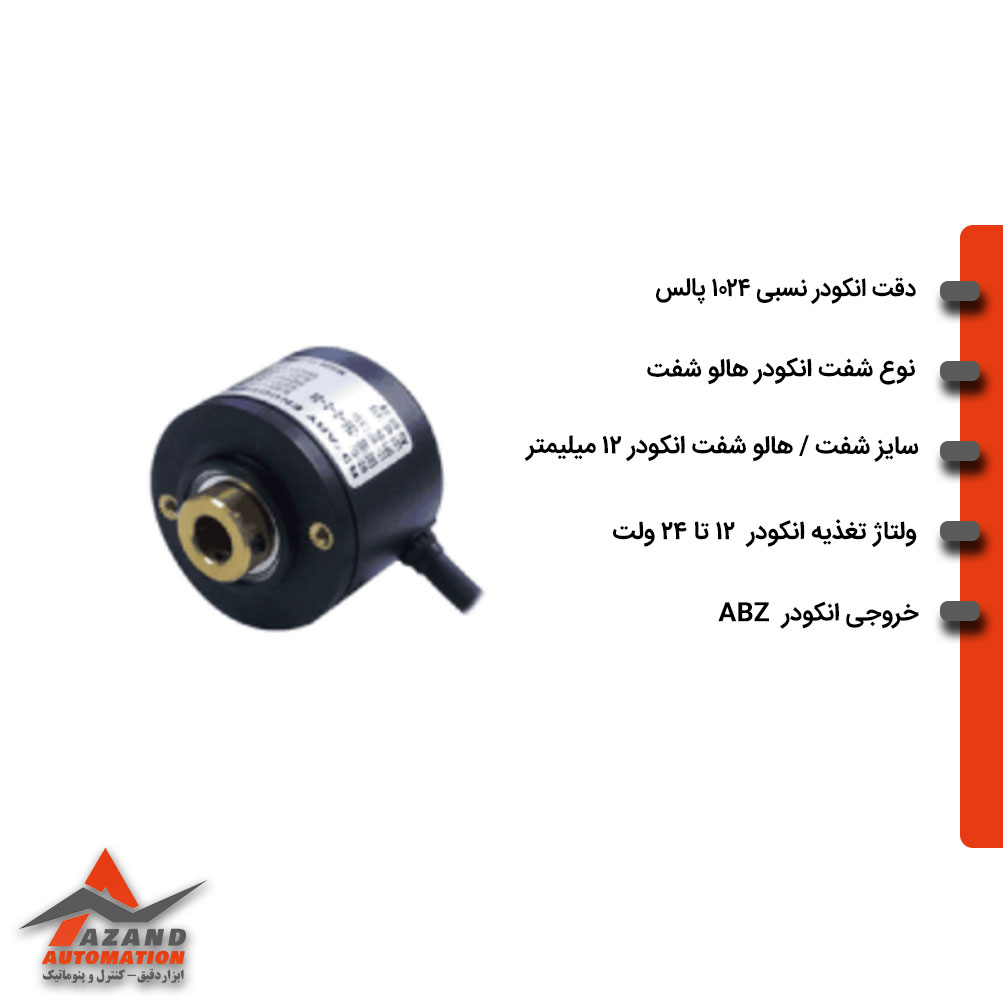

انکودر آتونیکس مدل E40H12-1024-3-T-24 از سری پرکاربرد E40H آتونیکس، یکی از دقیقترین انکودرهای افزایشی با طراحی شفت توخالی است. این مدل با قطر بدنه ۴۰ میلیمتر و شفت داخلی ۱۲ میلیمتری، برای نصب آسان روی محورهای چرخان طراحی شده و دقت بالایی در اندازهگیری موقعیت و سرعت فراهم میکند. این روتاری انکودر رزولوشن ۱۰۲۴ پالس بر دور (PPR) و خروجی توتِمپل (Totem-Pole) باعث شده این انکودر انتخابی ایدهآل برای سیستمهای کنترل حرکتی و فیدبک موتور باشد.
مشخصات فنی انکودر آتونیکس مدل E40H12-1024-3-T-24
قبل از انتخاب و نصب انکودر، آشنایی با ویژگیهای دقیق فنی آن برای اطمینان از سازگاری با سیستم ضروری است. در جدول زیر مشخصات کامل این مدل آورده شده است:
| ویژگی | مقدار / توضیح |
|---|---|
| سری محصول | E40H |
| نوع انکودر | افزایشی (Incremental) |
| قطر بدنه | 40 میلیمتر |
| نوع شفت | توخالی (Hollow Shaft) |
| قطر شفت داخلی | 12 میلیمتر |
| رزولوشن (PPR) | 1024 Pulse per Revolution |
| نوع خروجی سیگنال | Totem-Pole (A, B, Z) |
| ولتاژ تغذیه | 12 تا 24 ولت DC (±5%) |
| حداکثر فرکانس پاسخدهی | 300 کیلوهرتز |
| حداکثر سرعت چرخش | 5000 rpm |
| درجه حفاظت (IP) | IP50 |
| دمای کاری | 10- تا 70+ درجه سانتیگراد |
| رطوبت مجاز محیط | 35 تا 85 درصد (بدون میعان) |
| طول کابل خروجی | 2 متر (Shielded Cable) |
| وزن تقریبی | 220 گرم |
| خروجی سیگنالها | A، B، Z – با اختلاف فاز برای تشخیص جهت |
| برند سازنده | Autonics – کره جنوبی |
عملکرد و نحوه کار انکودر آتونیکس مدل E40H12-1024-3-T-24
انکودر آتونیکس مدل E40H12-1024-3-T-24 در زمان چرخش محور، سیگنالهای مربعی فاز A و B تولید میکند که با اختلاف فاز نسبت به هم جهت حرکت را تعیین میکنند. پالس Z (Index) نیز در هر دور کامل تولید میشود تا نقطه مرجع تعیین شود. خروجی توتمپل این انکودر امکان اتصال مستقیم به ورودیهای منطقی مثل TTL/CMOS را فراهم میکند و سیگنالهای با کیفیت و سرعت بالا را تحویل میدهد.
نکات نصب و ایمنی انکودر آتونیکس مدل E40H12-1024-3-T-24
قبل از نصب این انکودر آتونیکس باید نکات زیر رعایت شود تا عملکرد دقیق و عمر طولانی تضمین گردد:
- حتماً هممحوری دقیق بین محور دستگاه و شفت توخالی انکودر برقرار باشد تا فشار شعاعی یا محوری وارد نشود.
- کابل خروجی دارای شیلد است؛ شیلد را به زمین (GND) متصل کنید تا اختلال الکتریکی کاهش یابد.
- از چرخش بیش از ۵۰۰۰ rpm خودداری کنید تا سیگنالها دچار اختلال یا خطا نشوند.
- در محیطهای مرطوب، گرد و غبار، مواد شیمیایی یا خوردنده از پوشش حفاظتی یا باکس استفاده کنید، زیرا درجه حفاظت IP50 محدود است.
- برای اتصال به محور، از کوپلینگ مناسب استفاده کنید و از وارد کردن بار مستقیم به شفت اجتناب نمایید.
- بررسی عایقی ترمینالها و بدنه پیش از راهاندازی توصیه میشود (مقاومت عایقی بالا، تست دیالکتریک در صورت دسترسی)
مزایا و محدودیتها انکودر آتونیکس مدل E40H12-1024-3-T-24
در ادامه، نقاط قوت و ملاحظاتی که باید پیش از انتخاب این مدل در نظر گرفت را دکر خواهیم کرد:
مزایا انکودر آتونیکس مدل E40H12-1024-3-T-24
- مناسب برای دستگاههایی که نیاز به شفت توخالی Ø12 میلیمتر دارند
- رزولوشن بالا (۱۰۲۴ PPR) برای دقت بیشتر
- سیگنال دیجیتال پایدار در خروجی توتمپل
- بدنه Ø40 میلیمتر که استحکام بیشتری دارد
- سازگاری با تغذیه صنعتی 12–24VDC
محدودیتها / نکات قابل توجه
- از آنجا که درجه حفاظتی IP50 است، در محیطهای خیلی مرطوب یا گرد و خاک زیاد ممکن است مشکلات عملکردی پیش بیاید
- سرعت عملیاتی نباید از ۵۰۰۰ rpm تجاوز کند
- نصب نادرست میتواند فشار مکانیکی به شفت وارد کند و باعث آسیب شود
- مقاومت به شرایط دمایی یا لرزش زیاد ممکن است محدود باشد
کاربردهای معمول انکودر 1024 پالس سایز 40 اتونیکس مدل E40H12-1024-3-T-24
انکودر آتونیکس مدل E40H12-1024-3-T-24 به دلیل شفت توخالی بزرگ و دقت بالا، در پروژههایی که محورهای توخالی مورد استفادهاند یا نیاز به تعویض سریع دارند، کاربرد دارد:
- سیستمهای کنترل موقعیت و فیدبک در ماشینآلات صنعتی
- محورهای توخالی در رباتیک یا دستگاههای بستهبندی
- استفاده در دستگاههایی که نیاز است انکودر روی شفت بدون کوپل مستقیم نصب شود
- کنترل سرعت و موقعیت در خط تولید، نوار نقاله یا سیستمهای چرخان
- سیستمهای اتوماسیون که به دقت بالا نیاز دارند
دانلود کاتالوگ جامع انکودر اتونیکس
خرید انکودر آتونیکس مدل E40H12-1024-3-T-24
انکودر آتونیکس مدل E40H12-1024-3-T-24 با کیفیت بالا و دقت بالا در انبار آزند اتوماسیون بهعنوان نمایندگی رسمی Autonics در ایران موجود است. تمامی دستگاهها با گارانتی اصالت کالا ارائه میشوند و تیم فنی ما آماده ارائه مشاوره تخصصی قبل از خرید برای انتخاب دقیق مدل مناسب پروژهی شما هستند. هنگام سفارش، لطفاً رزولوشن، وضعیت شفت، جهت خروجی، و شرایط محیط کاری را اعلام نمایید تا بهترین گزینه در اختیار شما قرار گیرد.
قیمت انکودر آتونیکس مدل E40H12-1024-3-T-24
قیمت انکودر آتونیکس مدل E40H12-1024-3-T-24 بسته به رزولوشن، وضعیت بازار ارز و هزینه واردات ممکن است تغییر کند. برای اطلاعات دقیقتر و بهروزرسانی قیمت، میتوانید با کارشناسان آزند اتوماسیون، نمایندگی رسمی آتونیکس در ایران تماس بگیرید.
نتیجهگیری
انکودر آتونیکس مدل E40H12-1024-3-T-24 گزینهای بسیار مناسب برای کاربردهایی است که نیاز به شفت توخالی Ø12 میلیمتر دارند و همزمان دقت بالا در اندازهگیری موقعیت یا سرعت لازم است. با بدنه قوی، خروجی دیجیتال توتمپل و رزولوشن بالا، این مدل گزینهای ایدهآل در بسیاری از پروژههای صنعتی است.
