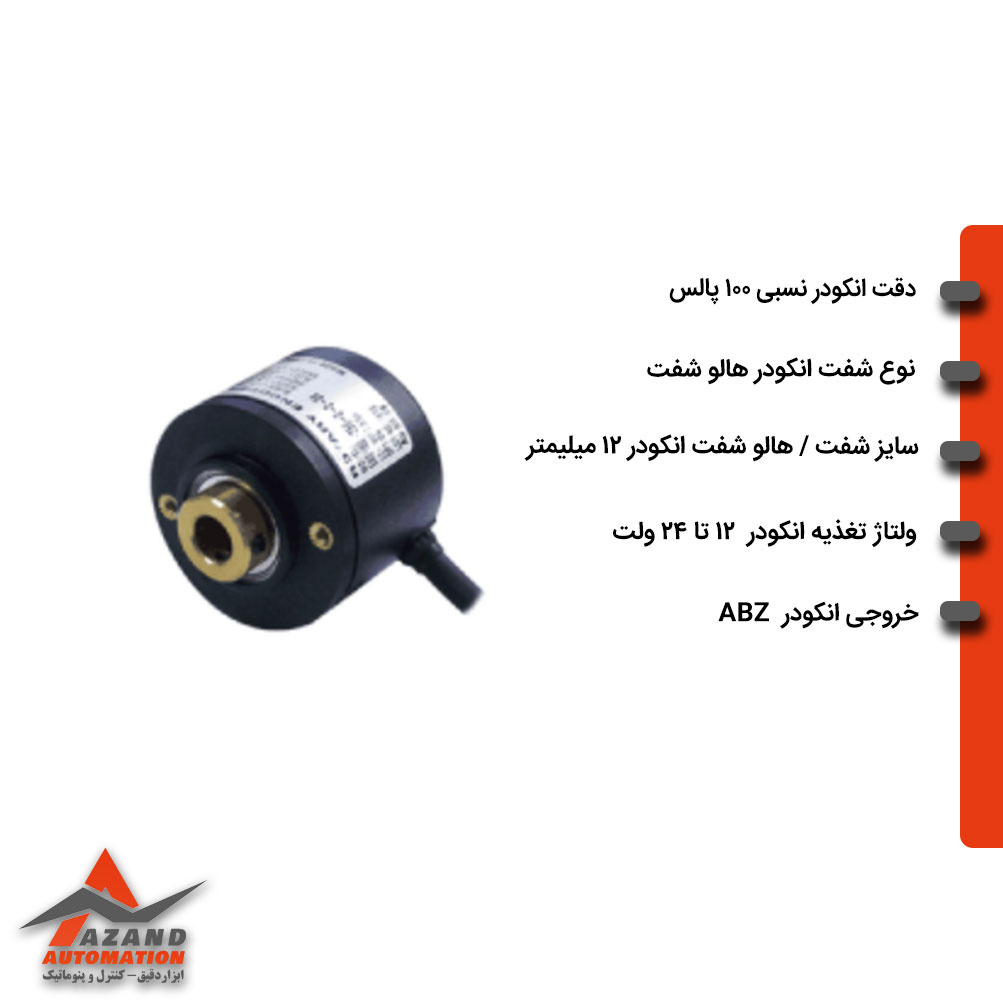

انکودر آتونیکس مدل E40H12-100-3-T-24 از سری E40H شرکت Autonics، یک انکودر افزایشی (Incremental) با رزولوشن 100 پالس بر دور، خروجی توتمپول (Totem Pole) و تغذیه 12–24 ولت DC است. این مدل برای کاربردهای صنعتی نیازمند شمارش دقیق سرعت و موقعیت طراحی شده است. ابعاد بدنه 40 میلیمتر و شفت تو خالی Ø12 میلیمتر، نصب در فضاهای محدود را ممکن میسازد.
مشخصات فنی کلیدی انکودر آتونیکس مدل E40H12-100-3-T-24
در جدول زیر می توانید مشخصات فنی این انکودر آتونیکس را مشاهده کنید:
| ویژگی | مقدار | توضیحات |
|---|---|---|
| برند | Autonics | ساخت کره جنوبی |
| مدل | E40H12-100-3-T-24 | عضو سری E40H |
| نوع انکودر | افزایشی (Incremental) | تولید پالسهای A، B و Z |
| رزولوشن (PPR) | 100 پالس بر دور | دقت متوسط برای کنترل موقعیت |
| نوع خروجی | Totem Pole (NPN) | خروجی منطقی با توانایی درایو مستقیم |
| ولتاژ تغذیه | 12 تا 24 ولت DC (±5%) | سازگار با PLC و کنترلرها |
| قطر بدنه | 40 میلیمتر | طراحی فشرده برای فضاهای محدود |
| قطر محور (Hollow Shaft) | 12 میلیمتر | مناسب نصب مستقیم روی شفت موتور |
| حداکثر سرعت دوران | 5000 دور در دقیقه | عملکرد پایدار در سیستمهای پرسرعت |
| حداکثر فرکانس پاسخ | 300 کیلوهرتز | دقت بالا در شمارش پالسها |
| گشتاور راهاندازی | ≤ 50 gf·cm | فشار کم روی محور موتور |
| درجه حفاظت (IP) | IP50 | مقاوم در برابر گردوغبار سبک |
| دمای کاری | -10 تا +70 درجه سانتیگراد | مناسب برای محیطهای صنعتی معمول |
| رطوبت مجاز | 35 تا 85٪ RH (غیر متراکم) | بدون تأثیر از تغییرات محیطی |
| نوع اتصال | کابل شعاعی 2 متری | مقاوم و مناسب برای نصب دائم |
| وزن تقریبی | 120 گرم | سبک و مناسب برای نصب روی محورهای کوچک |
نکات طراحی انکودر 100 مدل AUTONICS-E40H12-100-3-T-24 و مقایسه با مدلهای مشابه
- سری E40H دارای طراحی بدنه Ø40 میلیمتر و قابلیت نصب در فضاهای محدود است.
- در انتخاب رزولوشن، معیار فرکانس پاسخ را باید بررسی کرد، اگر پهنای فرکانس سیگنال بیشتر از حد تحملی باشد، سیگنال ممکن است بهطور کامل شناسایی نشود.
- مدلهای مشابه با رزولوشن بالاتر، خروجیهای مختلف (NPN، لایندرایور) یا نوع شفت متفاوت (سخت، تو خالی) در سری E40H در دسترساند.
- برای کاربردهایی با ارتعاش یا نیروهای محوری بالا، ممکن است مدلهای دارای شفت محکمتر یا انکودر مطمئنتر مدنظر قرار گیرند.
مزایا و محدودیتهای کاربردی انکودر آتونیکس مدل E40H12-100-3-T-24
از جمله مزایا و محدودیتهای این روتاری انکودر میتوان به موراد زیز اشاره کرد:
مزایا انکودر 100پالس سایز 40 اتونیکس مدل E40H12-100-3-T-24
- پاسخ سریع و دقیق: با فرکانس سوئیچینگ بالا، تغییرات سرعت در مقیاس کوچک را ردیابی میکند.
- گشتاور پایین راهاندازی: بار مکانیکی اندکی بر سیستم تحمیل میکند.
- سازگاری با سیستمهای 12–24 ولت: اکثر تجهیزات کنترل صنعتی از این بازه بهره میبرند.
- نصب آسان و کمجا: بدنه 40 میلیمتر و شفت تو خالی Ø12 مناسب نصب در فضاهای محدود.
محدودیتها انکودر 100پالس سایز 40 اتونیکس مدل AUTONICS-E40H12-100-3-T-24
- درجه حفاظت IP50، یعنی حفاظت مؤثر در برابر گردوغبار محدود و بدون مقاومت در مقابل نفوذ آب — برای محیطهای مرطوب یا شستوشو مناسب نیست.
- رزولوشن محدود به 100 پالس برای کاربردهایی با دقت بالا (مثل کنترل دقیق موقعیت) ممکن است کافی نباشد.
- سرعت مجاز دوران محدود به 5000 RPM در دستگاههای بسیار پرسرعت کاربرد کمتری دارد.
- خروجی Totem Pole ممکن است در برخی سیستمهای خاص با بار سنگین نیاز به تقویت یا تطبیق داشته باشد.
راهنمای انتخاب و نکات نصب انکودر آتونیکس مدل E40H12-100-3-T-24
1. رزولوشن مناسب انتخاب کنید: اگر دقت مورد نیاز سیستم محدود است (مثلاً موقعیتیابی دقیق چند صدم میلیمتر)، باید به رزولوشنهای بالاتر مانند 1024، 1000 یا بیشتر توجه کنید.
2. بررسی فرکانس مورد نیاز سیستم: طبق رابطه زیر باید اطمینان یابید که در سرعت کاری مدنظر، انکودر توان پاسخدهی دارد.
3. انتخاب کوپلینگ مناسب: پیشنهاد میشود از کوپلینگ انعطافپذیر (مثل کوپلینگ الاستومری یا فلیکسکوپل) بین شفت موتور و انکودر استفاده کنید برای کاهش فشار محوری و انحراف زاویهای روی انکودر.
4. کاهش نویز الکترومغناطیسی: کابلهای سیگنال را از کابلهای قدرت جدا کنید و در صورت امکان از شیلد (سیم محافظ) و فیلترهای LC استفاده نمایید.
5. محافظت مکانیکی: اگر محیط دارای ذرات معلق، روغن، بخار یا رطوبت بالاست، لازم است از محفظه یا درپوش محافظ استفاده نمایید چون IP50 در چنین شرایطی کافی نیست.
6. حفظ دمای عملیاتی: مطمئن شوید گرمای تولید شده توسط موتور یا دستگاه در محدوده دمای انکودر نمیآید؛ اگر دما بیشتر شود، دقت کاهش یافته یا خرابی رخ میدهد.
موارد کاربرد انکودر آتونیکس مدل E40H12-100-3-T-24
- سیستم کنترل سرعت موتورهای DC یا سروو
- سامانههای نوار نقاله و خطوط بستهبندی
- ماشینآلات CNC با سرعت متوسط
- تجهیزاتی که در فضای محدود نصب میشوند
- دستگاههای اندازهگیری چرخش با نیاز به سیگنال خانه صفر (Z) برای بازنشانی موقعیت
قیمت انکودر آتونیکس مدل E40H12-100-3-T-24
انکودرهای آتونیکس بهعنوان یکی از پرفروشترین تجهیزات موقعیتیابی صنعتی در بازار ایران شناخته میشوند. قیمت انکودر آتونیکس مدل E40H12-100-3-T-24 با توجه به نوع خروجی، رزولوشن، شرایط بازار قطعات الکترونیکی و نوسانات نرخ ارز متغیر است. مجموعه آزند اتوماسیون، نمایندگی رسمی آتونیکس در ایران، عرضهکنندهی مستقیم این مدل با گارانتی اصالت کالا و قیمت بهروز میباشد.
در مقایسه با سایر فروشندگان، خرید از آزند اتوماسیون مزیتهایی مانند مشاوره فنی رایگان، اطمینان از موجودی واقعی و دریافت سریع در سراسر کشور را برای مشتریان صنعتی فراهم میکند. برای اطلاع از قیمت دقیق و شرایط فروش ویژه انکودر Autonics E40H12-100-3-T-24، میتوانید با کارشناسان فروش آزند اتوماسیون تماس بگیرید.
خرید انکودر آتونیکس E40H12-100-3-T-24 از آزند اتوماسیون
خرید انکودر آتونیکس مدل E40H12-100-3-T-24 باید با در نظر گرفتن نوع کاربرد، ولتاژ تغذیه و نوع خروجی انجام شود تا با سیستم کنترل موجود شما سازگار باشد. مجموعه آزند اتوماسیون (Azand Automation) با سالها تجربه در حوزهی تأمین تجهیزات اتوماسیون صنعتی، آمادهی ارائهی مشاوره تخصصی در زمینه انتخاب مناسبترین مدل انکودر آتونیکس برای پروژههای شما است.
تمامی محصولات ارائهشده توسط این مجموعه دارای موارد زیر هستند:
- گارانتی اصالت و سلامت فیزیکی کالا
- ارسال سریع به سراسر کشور
- مشاوره فنی تخصصی رایگان
- پشتیبانی پس از فروش توسط کارشناسان مجرب
با خرید مستقیم از نمایندگی رسمی آتونیکس در ایران، از اصالت کالا و خدمات پس از فروش معتبر اطمینان کامل خواهید داشت.
دانلود کاتالوگ جامع انکودر اتونیکس
نتیجهگیری
انکودر آتونیکس مدل E40H12-100-3-T-24 یکی از گزینههای مطمئن، اقتصادی و دقیق برای کنترل موقعیت و سرعت در سیستمهای اتوماسیون صنعتی است. این مدل با رزولوشن 100 پالس، تغذیه 24 ولت و خروجی Totem Pole، برای کاربردهای عمومی صنعتی مانند نوار نقالهها، دستگاههای CNC و موتورهای الکتریکی با دقت متوسط کاملاً مناسب است.
با توجه به کیفیت ساخت بالای برند Autonics و خدمات پس از فروش ارائهشده توسط آزند اتوماسیون، نمایندگی رسمی آتونیکس در ایران، انتخاب این انکودر یک سرمایهگذاری مطمئن برای پروژههای صنعتی شما خواهد بود.
