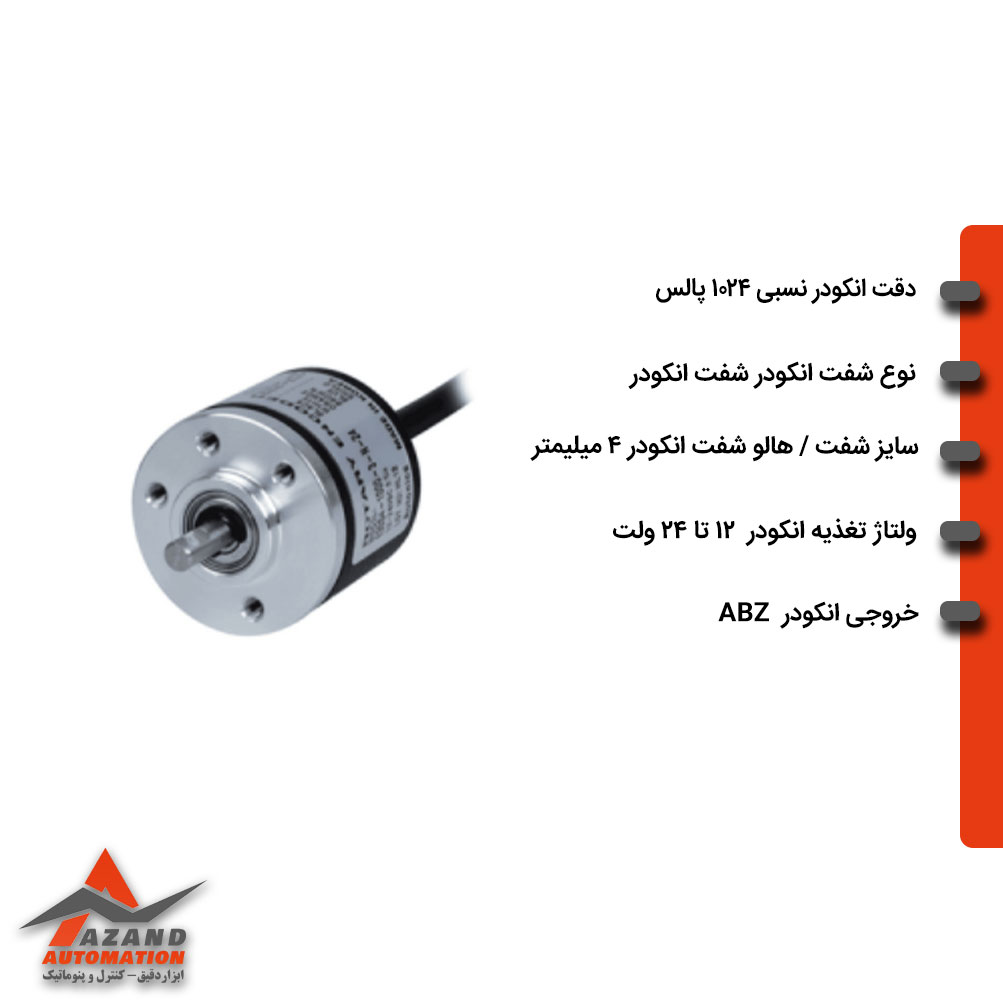

انکودر آتونیکس مدل E30S4-1024-3-T-24 از سری محبوب E30S یکی از دقیقترین انکودرهای افزایشی در ابعاد کوچک است. این مدل با بدنهای به قطر ۳۰ میلیمتر و شفت ۴ میلیمتر، مخصوص کاربردهایی طراحی شده که دقت بالا و فضای نصب محدود مورد نیاز است. این انکودر آتونیکس با رزولوشن ۱۰۲۴ پالس بر دور (PPR) و خروجی توتِمپل (Totem-Pole)، عملکردی سریع و قابلاعتماد در اندازهگیری سرعت و موقعیت فراهم میکند.
مشخصات فنی انکودر آتونیکس مدل E30S4-1024-3-T-24
در جدول زیر جزئیات فنی کامل این مدل از روتاری انکودر ارائه شده تا بتوانید با توجه به نیاز خود، بهترین انتخاب را داشته باشید:
| ویژگی | مقدار / توضیح |
|---|---|
| سری محصول | E30S |
| نوع انکودر | افزایشی (Incremental) |
| قطر بدنه | 30 میلیمتر |
| قطر شفت خروجی | 4 میلیمتر |
| رزولوشن (PPR) | 1024 Pulse per Revolution |
| نوع خروجی | Totem-Pole (سیگنال دیجیتال A, B, Z) |
| تغذیه | 12 تا 24 ولت DC (±5%) |
| فرکانس پاسخدهی | تا 300 کیلوهرتز |
| حداکثر سرعت چرخش | 5000 دور بر دقیقه (rpm) |
| گشتاور شروع به کار | ≤ 20 gf·cm |
| ممان اینرسی | ≤ 20 g·cm² |
| بار محوری | حداکثر 1 kgf |
| بار شعاعی | حداکثر 2 kgf |
| جریان مصرفی | حداکثر 80 میلیآمپر |
| درجه حفاظت (IP) | IP50 |
| دمای کاری | 10- تا 70+ درجه سانتیگراد |
| رطوبت مجاز | 35 تا 85 درصد (بدون میعان) |
| طول کابل خروجی | 2 متر (Shielded Cable) |
| وزن تقریبی | حدود 80 گرم |
| اقلام همراه | کوپلینگ شفت Ø4mm |
عملکرد و نحوه کار انکودر 1024 پالس سایز 30 مدل AUTONICS-E30S4-1024-3-T-24
انکودرهای افزایشی با تولید پالسهای دیجیتال در هنگام چرخش شفت، اطلاعات موقعیت و سرعت را به سیستم کنترل منتقل میکنند. انکودر آتونیکس مدل E30S4-1024-3-T-24 با سه خروجی A، B و Z، امکان تشخیص جهت چرخش و موقعیت دقیق محور را فراهم میسازد.
سیگنالهای خروجی از نوع Totem-Pole هستند که برای اتصال مستقیم به ورودیهای TTL و CMOS بسیار مناسباند. این ویژگی باعث پاسخ سریعتر و انتقال سیگنال پایدار در محیطهای صنعتی میشود.
نکات نصب و ایمنی انکودر آتونیکس مدل E30S4-1024-3-T-24
پیش از نصب و راهاندازی، رعایت نکات زیر باعث افزایش دقت عملکرد و عمر مفید انکودر آتونیکس مدل E30S4-1024-3-T-24 میشود:
- شفت موتور و شفت انکودر باید هممحور باشند تا از فشار محوری یا شعاعی روی بیرینگ جلوگیری شود.
- کابل خروجی دارای شیلد است؛ حتماً شیلد را به زمین (GND) متصل کنید تا از نویز سیگنال جلوگیری شود.
- از چرخش شفت بیش از ۵۰۰۰ rpm خودداری نمایید.
- در محیطهای دارای گرد و غبار یا رطوبت بالا از کاور محافظ یا باکس حفاظتی استفاده کنید.
- از اتصال مستقیم چرخدنده یا پولی سنگین به شفت انکودر بپرهیزید و کوپلینگ استاندارد استفاده کنید.
مزایای استفاده از انکودر E30S4-1024-3-T-24
اگر به دنبال یک انکودر دقیق، مقاوم و اقتصادی هستید، انکودر آتونیکس مدل E30S4-1024-3-T-24 گزینهای ایدهآل است. برخی از مزایای کلیدی آن عبارتاند از:
- طراحی فشرده و وزن سبک (بدنه Ø30mm)
- دقت بالا با رزولوشن 1024 پالس بر دور
- خروجی دیجیتال Totem-Pole با سرعت پاسخ بالا
- نصب آسان و سازگاری کامل با سیستمهای کنترلی 12–24VDC
- ساخت برند معتبر آتونیکس (Autonics) با کیفیت ساخت صنعتی
محدودیتها و ملاحظات فنی انکودر آتونیکس مدل E30S4-1024-3-T-24
برای استفاده بهینه و جلوگیری از خطا، باید به چند نکته فنی توجه کرد:
- درجه حفاظت IP50 این مدل برای محیطهای خشک طراحی شده است.
- در محیطهایی با دمای بالا یا رطوبت زیاد، توصیه میشود از محفظه محافظ استفاده شود.
- نصب نادرست یا اعمال بار محوری بیش از حد میتواند باعث آسیب مکانیکی شود.
کاربردهای انکودر آتونیکس مدل E30S4-1024-3-T-24
انکودر آتونیکس مدل E30S4-1024-3-T-24 در انواع پروژههای اتوماسیون، رباتیک و صنعتی مورد استفاده قرار میگیرند. برخی کاربردهای معمول این مدل عبارتاند از:
- کنترل موقعیت و سرعت موتورهای AC، DC و Servo
- سیستمهای اندازهگیری دقیق در ماشینهای CNC و ابزار دقیق
- فیدبک موقعیت در رباتهای صنعتی و سیستمهای هوشمند
- کنترل حرکت در نوار نقاله، چاپگر و پمپهای صنعتی
- سیستمهای شمارنده و اندازهگیری زاویه چرخش
خرید انکودر آتونیکس مدل E30S4-1024-3-T-24 از آزند اتوماسیون
اگر به دنبال خریدی مطمئن با تضمین اصالت کالا و پشتیبانی فنی هستید، انکودر آتونیکس مدل E30S4-1024-3-T-24 را از آزند اتوماسیون تهیه کنید. آزند اتوماسیون بهعنوان آزند اتوماسیون، نمایندگی رسمی آتونیکس در ایران، محصولات این برند را با گارانتی اصلی، مشاوره تخصصی قبل از خرید و امکان تأمین سریع ارائه میدهد. این مجموعه با سالها تجربه در تأمین تجهیزات اتوماسیون صنعتی، مرجع معتبری برای خرید انواع انکودر، سنسور، کنترلر و تجهیزات Autonics محسوب میشود. هنگام ثبت سفارش، کارشناسان فنی آزند اتوماسیون شما را در انتخاب مدل مناسب و بررسی سازگاری فنی با سیستمتان راهنمایی میکنند تا بهترین انتخاب ممکن را داشته باشید.
قیمت انکودر آتونیکس مدل E30S4-1024-3-T-24
قیمت انکودر آتونیکس مدل E30S4-1024-3-T-24 بر اساس موجودی، شرایط بازار و نوسانات ارزی ممکن است تغییر کند. با این حال، انکودر E30S4-1024-3-T-24 نسبت به کیفیت ساخت، دقت بالا و طول عمر آن، یکی از بهصرفهترین مدلهای Autonics در رده انکودرهای صنعتی محسوب میشود. برای اطلاع از آخرین قیمت و شرایط فروش عمده، میتوانید با کارشناسان فروش آزند اتوماسیون تماس بگیرید.
دانلود کاتالوگ جامع انکودر اتونیکس
نتیجهگیری
انکودر آتونیکس مدل E30S4-1024-3-T-24 ترکیبی از دقت بالا، ابعاد کوچک و کارایی صنعتی است. با خروجی توتمپل و رزولوشن ۱۰۲۴ پالس در هر دور، گزینهای ایدهآل برای سیستمهای فیدبک موقعیت، کنترل سرعت و اتوماسیون صنعتی محسوب می1 شود. اگر به دنبال انکودری قابل اعتماد با خدمات پس از فروش معتبر در ایران هستید، انتخاب آزند اتوماسیون بهعنوان نمایندگی رسمی آتونیکس بهترین تصمیم خواهد بود.
