مثال های عملی لوگو زیمنس

در پروژه‌های اتوماسیون صنعتی، موفقیت تنها به انتخاب تجهیزات قدرتمند محدود نمی‌شود، بلکه درک عمیق از نحوه کارکرد و اجرای صحیح آن‌ها نیز نقش اساسی دارد. لوگو زیمنس ورژن 8 (Siemens Logo PLC) به عنوان یکی از پرکاربردترین تجهیزات اتوماسیون صنعتی زیمنس، به دلیل سادگی، انعطاف‌پذیری و قابلیت اجرا در پروژه‌های کوچک و متوسط، جایگاه ویژه‌ای در میان مهندسان و تکنسین‌ها پیدا کرده است. این کنترلر هوشمند می‌تواند در طیف گسترده‌ای از کاربردها از کنترل روشنایی گرفته تا مدیریت فرآیندهای صنعتی، نقش‌آفرینی کند و بهینه‌سازی عملیات را به سطح بالاتری برساند.

با این حال، یادگیری نحوه استفاده از لوگو زیمنس صرفاً با مطالعه تئوری کامل نمی‌شود. تجربه نشان داده است که آموزش همراه با مثال‌های عملی، مسیر یادگیری را کوتاه‌تر و ماندگارتر می‌کند. مشاهده اجرای واقعی یک پروژه و بررسی کدها، اتصالات و منطق کنترلی، درک مفاهیم را عمیق‌تر کرده و باعث می‌شود کاربر بتواند سریع‌تر ایده‌های خود را در پروژه‌های واقعی پیاده‌سازی کند. این رویکرد، پلی مطمئن میان دانش فنی و اجرای عملی ایجاد می‌کند.

آشنایی با لوگو زیمنس و کاربرد آن

پی ال سی زیمنس مدل لوگو، یک کنترلر هوشمند و کوچک است که برای اتوماسیون پروژه‌های کوچک و متوسط طراحی شده. این دستگاه با قابلیت برنامه‌نویسی ساده، اتصالات متنوع و انعطاف‌پذیری بالا، در کنترل فرآیندهای صنعتی، سیستم‌های هوشمند و پروژه‌های ساختمانی کاربرد فراوان دارد. لوگو زیمنس پلی میان مهارت‌های فنی و اجرای واقعی پروژه‌ها ایجاد می‌کند.

لوگو زیمنس چیست و چه قابلیت‌هایی دارد؟

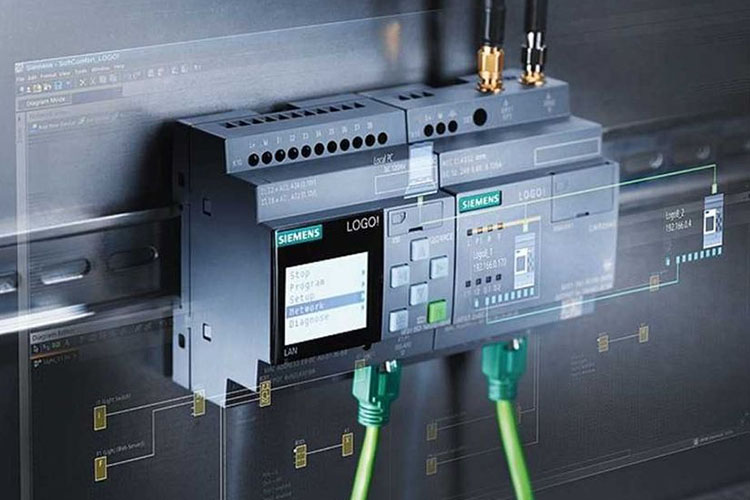

لوگو زیمنس یک مینی پی ال سی است که با ابعاد کوچک، نصب آسان و نرم‌افزار کاربرپسند، امکان اجرای انواع منطق‌های کنترلی را فراهم می‌کند. این دستگاه قابلیت اتصال به سنسورها، ماژول‌های افزایشی و شبکه‌های صنعتی را دارد و می‌تواند وظایفی مانند تایمینگ، شمارش، کنترل روشنایی و مدیریت موتور را به سادگی انجام دهد.

تفاوت لوگو زیمنس با PLC های دیگر

برخلاف بسیاری از PLCهای صنعتی که پیچیدگی بالایی دارند، لوگو زیمنس برای پروژه‌های ساده تا متوسط طراحی شده و یادگیری آن سریع‌تر است. رابط گرافیکی ساده، قیمت اقتصادی‌تر، مصرف انرژی کمتر و ماژول‌های متنوع از مهم‌ترین تفاوت‌های آن با سایر پی ال سی‌های زیمنس و برندهای دیگر است.

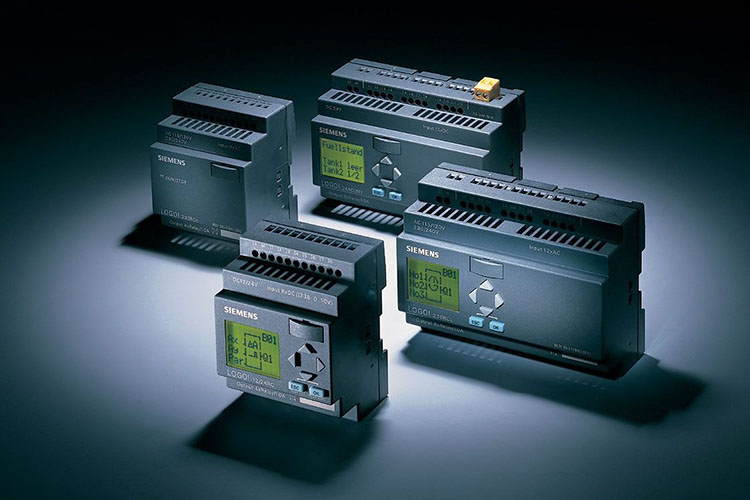

صنایع و پروژه‌هایی که از لوگو زیمنس استفاده می‌کنند

لوگو زیمنس در حوزه‌های مختلف مانند سیستم‌های هوشمند ساختمان، کنترل پمپ‌ها، خطوط تولید کوچک، تابلو برق‌های صنعتی و تجهیزات گلخانه‌ای به کار می‌رود. همچنین در پروژه‌های شهری مانند سیستم‌های روشنایی معابر یا کنترل تهویه نیز جایگاه ویژه‌ای دارد. این تنوع کاربرد، آن را به ابزاری محبوب در بین تکنسین‌ها و مهندسان تبدیل کرده است.

مثال‌های عملی و پروژه‌های آماده لوگو زیمنس

کار با لوگو زیمنس ورژن 8 زمانی لذت‌بخش و کاربردی‌تر می‌شود که آن را در قالب پروژه‌های واقعی تجربه کنیم. انجام مثال‌های عملی نه تنها باعث درک بهتر دستورات و ماژول‌های مختلف این پی‌ال‌سی کوچک اما قدرتمند می‌شود، بلکه مهارت کاربر را برای پیاده‌سازی راهکارهای واقعی در صنایع و پروژه‌های مختلف تقویت می‌کند. در این بخش، مجموعه‌ای از پروژه‌های آماده و کاربردی را بررسی می‌کنیم که می‌توانند هم به‌عنوان تمرین آموزشی و هم به‌عنوان طرح‌های قابل اجرا در محیط‌های صنعتی و ساختمانی استفاده شوند.

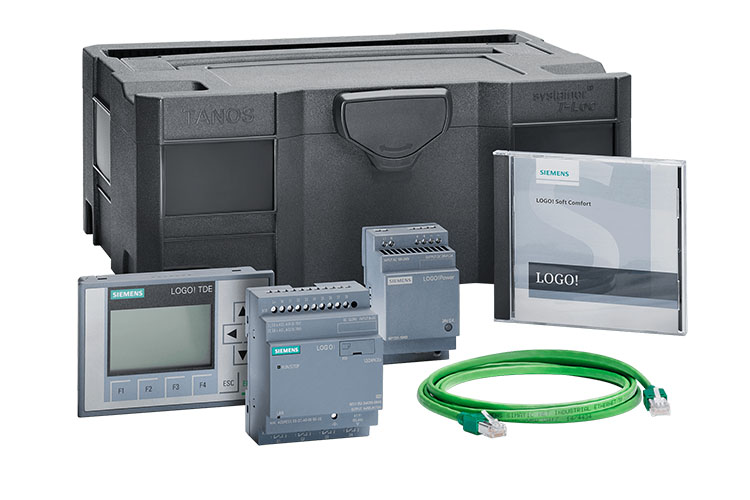

کنترل روشنایی خودکار با سنسور حرکت (PIR)

این پروژه یکی از رایج‌ترین سناریوهای اتوماسیون ساختمان است که در آن چراغ‌ها تنها در زمان حضور افراد روشن می‌شوند. استفاده از سنسور PIR به کمک لوگو زیمنس ورژن 8 باعث کاهش مصرف انرژی و افزایش طول عمر تجهیزات روشنایی می‌شود.

مراحل اجرا:

1. اتصال سنسور PIR به ورودی دیجیتال ماژول اصلی.
2. برنامه‌ریزی لوگو برای فعال‌کردن خروجی در صورت تحریک سنسور.
3. افزودن تایمر برای خاموشی خودکار پس از مدت مشخص (مثلاً ۳۰ ثانیه).
4. امکان اضافه‌کردن سنسور نور محیط برای روشن‌کردن چراغ‌ها فقط در تاریکی.

کد نویسی و نکات:

• استفاده از بلوک ON Delay برای جلوگیری از روشن و خاموش شدن لحظه‌ای.
• بهره‌گیری از OR Gate در صورت وجود چند ورودی سنسور.
• تنظیم حساسیت سنسور برای جلوگیری از خطای تشخیص.

سیستم آبیاری هوشمند گلخانه

در این پروژه، لوگو زیمنس وظیفه کنترل پمپ آب را بر اساس رطوبت خاک یا زمان‌بندی مشخص برعهده دارد. این سیستم برای کشاورزی هوشمند و مدیریت منابع آبی بسیار مؤثر است.

مراحل اجرا:

1. نصب سنسور رطوبت خاک و اتصال آن به ورودی آنالوگ لوگو.
2. تعریف محدوده رطوبت مطلوب در نرم‌افزار.
3. فعال‌کردن خروجی (پمپ آب) در صورت پایین‌بودن رطوبت.
4. افزودن تایمر برای آبیاری در ساعات مشخص روز.

کد نویسی و نکات:

• استفاده از بلوک Analog Comparator برای مقایسه مقدار سنسور.
• ایجاد شرط‌های ترکیبی برای جلوگیری از آبیاری در زمان بارندگی.
• افزودن قابلیت مانیتورینگ از طریق HMI یا Web Server داخلی لوگو.

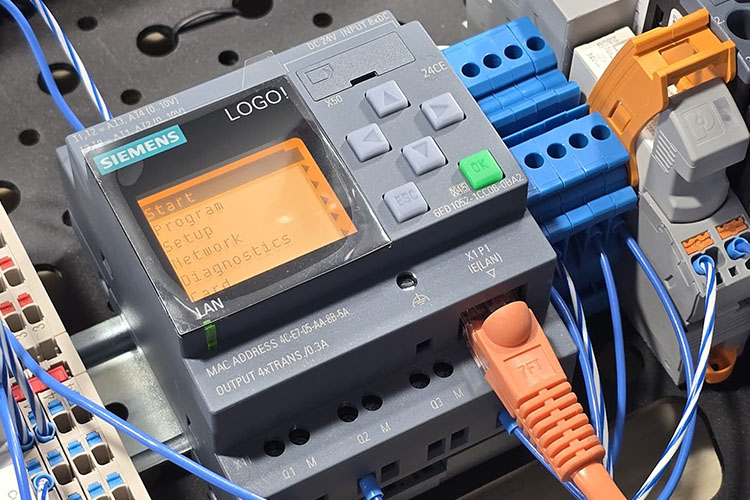

کنترل دمای محیط با ترموستات دیجیتال

این پروژه در سیستم‌های تهویه، گرمایش و سرمایش کاربرد زیادی دارد. با استفاده از یک سنسور دما (مانند PT100) و لوگو زیمنس، می‌توان دما را در محدوده مطلوب نگه داشت.

مراحل اجرا:

1. اتصال سنسور دما به ورودی آنالوگ.
2. تعیین بازه دمای مطلوب (مثلاً ۲۲ تا ۲۵ درجه).
3. کنترل هیتر یا کولر بر اساس داده سنسور.
4. اضافه‌کردن هشدار در صورت خروج دما از محدوده ایمن.

کد نویسی و نکات:

• استفاده از بلوک Hysteresis برای جلوگیری از سوئیچ مکرر تجهیزات.
• امکان تغییر بازه دما از طریق HMI بدون نیاز به تغییر برنامه.
• افزودن ثبت داده‌ها برای بررسی روند تغییرات دما.

راه‌اندازی و کنترل موتور سه فاز با تایمر

در بسیاری از صنایع، لازم است موتورهای سه‌فاز در زمان‌بندی خاص روشن یا خاموش شوند. لوگو زیمنس می‌تواند با دقت بالا این فرآیند را کنترل کند.

مراحل اجرا:

1. اتصال کنتاکتور موتور به خروجی دیجیتال لوگو.
2. برنامه‌ریزی تایمرهای TON و TOF برای کنترل زمان روشن و خاموش شدن.
3. افزودن حفاظت موتور (اورلود) و اتصال به ورودی دیجیتال برای توقف اضطراری.
4. امکان اضافه‌کردن کنترل دستی و اتوماتیک.

کد نویسی و نکات:

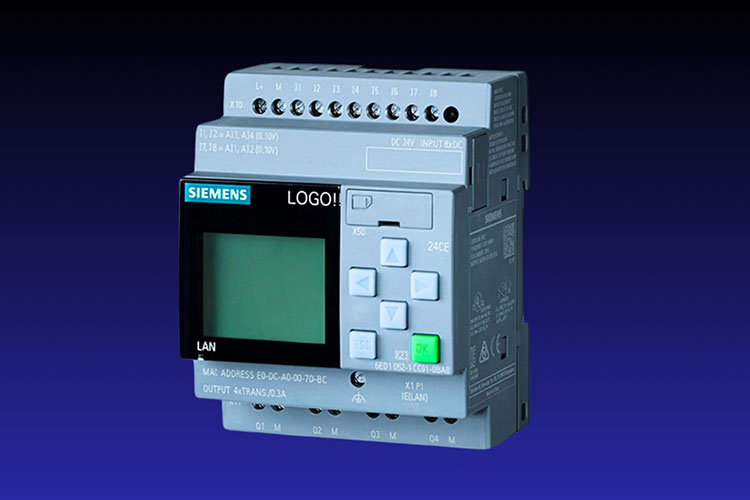

• استفاده از بلوک Multi-function Timer برای برنامه‌های پیچیده‌تر.
• تعریف حالت Manual Override برای کنترل مستقیم موتور.
• مانیتورینگ وضعیت موتور از طریق پنل یا وب‌سرور.

سیستم اعلام خطر نشت گاز

این پروژه برای ایمنی محیط‌های صنعتی، آشپزخانه‌ها و آزمایشگاه‌ها ضروری است. با سنسور گاز (مانند MQ-5 یا MQ-2) و لوگو زیمنس می‌توان هشدارهای فوری صادر کرد.

مراحل اجرا:

1. اتصال سنسور گاز به ورودی آنالوگ.
2. تعریف آستانه غلظت مجاز گاز.
3. فعال‌کردن آژیر و سیستم تهویه در صورت عبور از حد مجاز.
4. ارسال پیام هشدار به اپراتور (در مدل‌های لوگو با قابلیت شبکه).

کد نویسی و نکات:

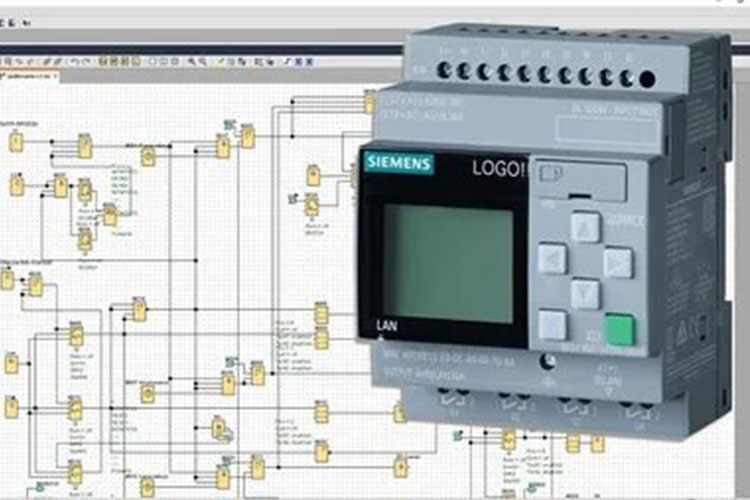

• استفاده از بلوک Threshold Switch برای فعال‌سازی هشدار.
• ایجاد شرایط ایمنی مضاعف با تایید دو سنسور.
• افزودن تست دوره‌ای سیستم برای اطمینان از صحت عملکرد.

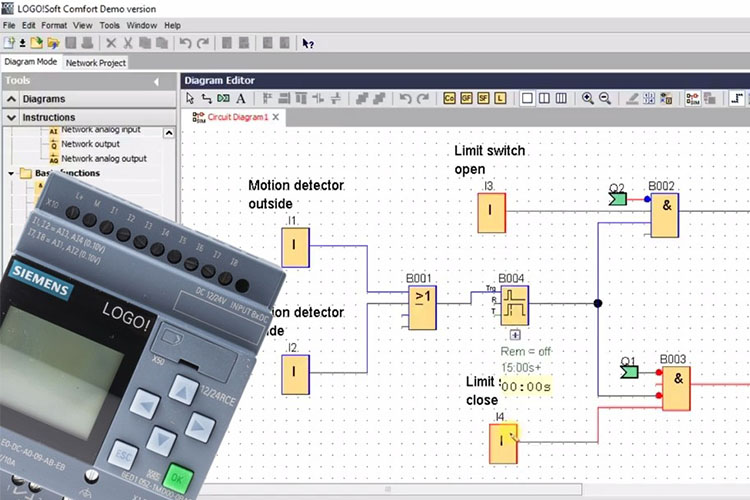

شمارشگر قطعات در خط تولید

در صنایع تولیدی، شمارش قطعات یکی از وظایف مهم برای کنترل کیفیت و انبارداری است. لوگو زیمنس به راحتی می‌تواند این وظیفه را با دقت بالا انجام دهد.

مراحل اجرا:

1. اتصال سنسور نوری یا القایی به ورودی دیجیتال.
2. برنامه‌ریزی شمارنده Counter برای ثبت هر عبور قطعه.
3. نمایش تعداد روی HMI یا صفحه داخلی لوگو.
4. ارسال سیگنال توقف خط در صورت رسیدن به تعداد مشخص.

کد نویسی و نکات:

• استفاده از شمارنده Up Counter یا Down Counter بر اساس نیاز.
• افزودن امکان ریست دستی یا خودکار.
• ترکیب شمارنده با تایمر برای اندازه‌گیری نرخ تولید.

کنترل سطح مخزن آب با سنسور سطح

این پروژه برای جلوگیری از سرریز یا خشک شدن مخازن بسیار پرکاربرد است. با استفاده از سنسورهای سطح و لوگو زیمنس می‌توان به‌طور دقیق پمپ‌های ورودی یا خروجی را کنترل کرد.

مراحل اجرا:

1. نصب دو سنسور سطح (بالا و پایین) در مخزن.
2. اتصال سنسورها به ورودی دیجیتال لوگو.
3. برنامه‌ریزی برای روشن‌شدن پمپ هنگام پایین‌آمدن سطح و خاموش‌شدن در پرشدن کامل.
4. اضافه‌کردن هشدار کمبود یا سرریز آب.

کد نویسی و نکات:

• استفاده از بلوک Set/Reset برای پایداری عملکرد پمپ.
• ایجاد سیستم بکاپ برای مواقع خرابی سنسور.
• افزودن مانیتورینگ سطح مخزن از راه دور.

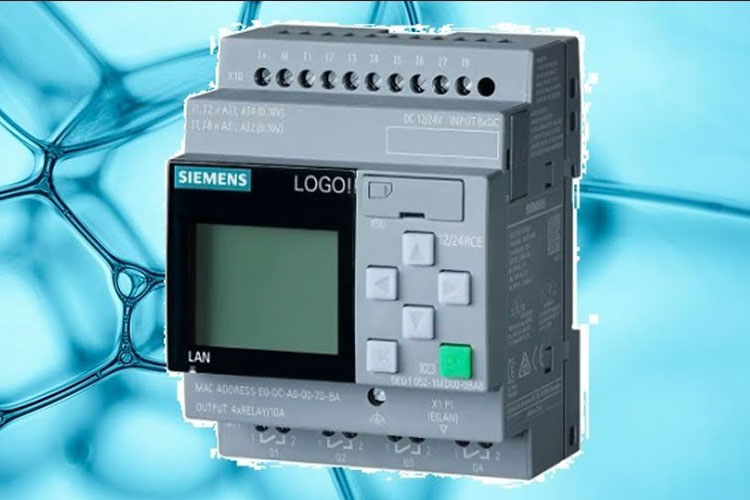

آموزش گام‌به‌گام پیاده‌سازی یک پروژه در لوگو زیمنس

یادگیری لوگو زیمنس زمانی اثربخش‌تر می‌شود که یک پروژه را از صفر تا صد به‌صورت عملی پیاده‌سازی کنیم. در این فرایند، نه‌تنها با طراحی مدار و انتخاب تجهیزات آشنا می‌شوید، بلکه مراحل کدنویسی، شبیه‌سازی و اجرای نهایی روی سخت‌افزار را نیز تجربه خواهید کرد. این رویکرد باعث می‌شود در کار با تجهیزات اتوماسیون صنعتی تسلط بیشتری پیدا کنید و پروژه‌های واقعی را با اطمینان بیشتری اجرا نمایید.

1. طراحی مدار و انتخاب ماژول‌ها

در اولین گام، باید ایده پروژه را مشخص کرده و نقشه مدار را بر اساس نیازهای عملکردی ترسیم کنید. این شامل تعیین ورودی‌ها (مانند سنسورها و کلیدها) و خروجی‌ها (مانند موتورها، لامپ‌ها یا شیرهای برقی) است. سپس باید مدل مناسب لوگو زیمنس و ماژول‌های توسعه مانند ورودی/خروجی اضافی یا ماژول‌های ارتباطی را انتخاب کنید. این مرحله شبیه تعیین استخوان‌بندی پروژه است که بدون آن ادامه کار امکان‌پذیر نخواهد بود.

2. نوشتن برنامه در نرم‌افزار Logo! Soft Comfort

پس از طراحی مدار، نوبت به نوشتن برنامه منطقی پروژه در نرم‌افزار Logo! Soft Comfort می‌رسد. در این محیط، می‌توانید از زبان‌های برنامه‌نویسی گرافیکی مانند FBD یا LAD برای ایجاد منطق کنترلی استفاده کنید. این مرحله نیازمند توجه به ترتیب اجرای دستورات، زمان‌بندی‌ها و شرایط منطقی است تا عملکرد سیستم دقیقا مطابق انتظار باشد. نکته مهم این است که نرم‌افزار محیطی ساده و کاربرپسند دارد که حتی برای تازه‌کارها نیز قابل یادگیری است.

3. شبیه‌سازی و تست برنامه

قبل از اجرای برنامه روی سخت‌افزار، باید آن را در محیط نرم‌افزار شبیه‌سازی کنید. این کار به شما کمک می‌کند تا خطاهای منطقی و عملکردی را قبل از ورود به دنیای واقعی شناسایی و رفع کنید. شبیه‌سازی به‌ویژه در پروژه‌هایی که شامل تایمرها، شمارنده‌ها و سنسورهای مختلف هستند، اهمیت بالایی دارد؛ چرا که کوچک‌ترین اشتباه می‌تواند منجر به عملکرد نادرست کل سیستم شود.

4. آپلود برنامه روی سخت‌افزار لوگو زیمنس

در آخرین گام، پس از اطمینان از صحت عملکرد برنامه در شبیه‌سازی، آن را از طریق کابل ارتباطی یا شبکه به ماژول لوگو زیمنس منتقل می‌کنیم. پس از آپلود، باید عملکرد تجهیزات متصل را به‌صورت عملی بررسی و تنظیمات نهایی را اعمال کنیم. این مرحله، نقطه اتصال بین طراحی تئوری و اجرای واقعی است و تجربه عملی ارزشمندی برای اجرای پروژه‌های آتی فراهم می‌کند.

مثال واقعی: پیاده‌سازی سیستم کنترل روشنایی خودکار با سنسور حرکت (PIR)

1. طراحی مدار و انتخاب ماژول‌ها

ابتدا مشخص می‌کنیم که هدف، روشن و خاموش کردن چراغ‌ها با تشخیص حرکت است. برای این منظور ورودی از سنسور PIR دریافت می‌شود و خروجی فرمان به رله روشنایی وصل خواهد شد. برای این پروژه:

• ماژول پایه LOGO! 8 انتخاب می‌شود که دارای ورودی دیجیتال برای سنسور PIR و خروجی دیجیتال برای کنترل رله است.
• در صورت نیاز به توسعه، ماژول‌های توسعه ورودی/خروجی دیجیتال می‌تواند اضافه شود.
• نقشه مدار شامل ورودی I1 به سنسور PIR و خروجی Q1 به رله روشنایی متصل می‌شود.

2. نوشتن برنامه در نرم‌افزار Logo! Soft Comfort

در محیط نرم‌افزار، یک برنامه ساده ایجاد می‌کنیم:

• ورودی I1 سنسور حرکت را دریافت می‌کند.
• با فعال شدن I1، خروجی Q1 (چراغ‌ها) روشن می‌شود.
• برای جلوگیری از خاموش شدن سریع، از یک تایمر On-Delay استفاده می‌کنیم تا چراغ‌ها چند دقیقه پس از آخرین تشخیص حرکت روشن بمانند.
• برنامه به صورت گرافیکی نوشته و بلوک‌های تایمر و ورودی/خروجی به هم متصل می‌شوند.

3. شبیه‌سازی و تست برنامه

پس از نوشتن برنامه:

• عملکرد تایمر و ورودی/خروجی در نرم‌افزار شبیه‌سازی می‌شود.
• با فعال کردن ورودی I1 در شبیه‌ساز، خروجی Q1 روشن شده و پس از اتمام تایمر خاموش می‌شود.
• خطاها یا رفتارهای ناخواسته بررسی و اصلاح می‌شوند.

4. آپلود برنامه روی سخت‌افزار لوگو زیمنس

در نهایت:

• برنامه به کمک کابل USB یا شبکه به ماژول LOGO! 8 منتقل می‌شود.
• سنسور PIR و رله روشنایی به ماژول متصل شده و عملکرد واقعی تست می‌شود.
• تنظیمات نهایی مانند زمان تایمر و حساسیت سنسور از طریق نرم‌افزار یا پنل LOGO انجام می‌شود.
• پروژه اکنون آماده بهره‌برداری است.

نکات و ترفندهای مهم در برنامه‌نویسی لوگو زیمنس

برنامه‌نویسی در لوگو زیمنس، مخصوصاً در پروژه‌های صنعتی، تنها نوشتن چند خط کد نیست؛ بلکه نیازمند دقت، خلاقیت و استفاده بهینه از قابلیت‌های نرم‌افزار Logo! Soft Comfort است. رعایت نکات و ترفندهای زیر، علاوه بر صرفه‌جویی در زمان، موجب افزایش پایداری و کارایی پروژه‌های شما خواهد شد.

• بهینه‌سازی کدها

در پروژه‌های لوگو زیمنس، کاهش حجم و پیچیدگی کدها اهمیت زیادی دارد. استفاده از ساختارهای ساده و حذف بخش‌های غیرضروری، علاوه بر صرفه‌جویی در منابع CPU، باعث خوانایی بهتر برنامه می‌شود. بهینه‌سازی کد به‌ویژه در لوگو زیمنس ورژن 8 کمک می‌کند تا ظرفیت حافظه داخلی PLC برای توسعه‌های آتی باقی بماند.

• استفاده از بلاک‌های کاربردی آماده

نرم‌افزار Logo! Soft Comfort مجموعه‌ای از بلاک‌های آماده مانند تایمرها، شمارنده‌ها و کنترل PID را ارائه می‌دهد که می‌توانند زمان توسعه پروژه را به‌طور چشمگیری کاهش دهند. به‌جای نوشتن مجدد یک منطق تکراری، کافی است از این بلاک‌ها استفاده و آن‌ها را مطابق نیازتان تنظیم کنید. این کار هم دقت را بالا می‌برد و هم از بروز خطا جلوگیری می‌کند.

• خطایابی و رفع ایراد

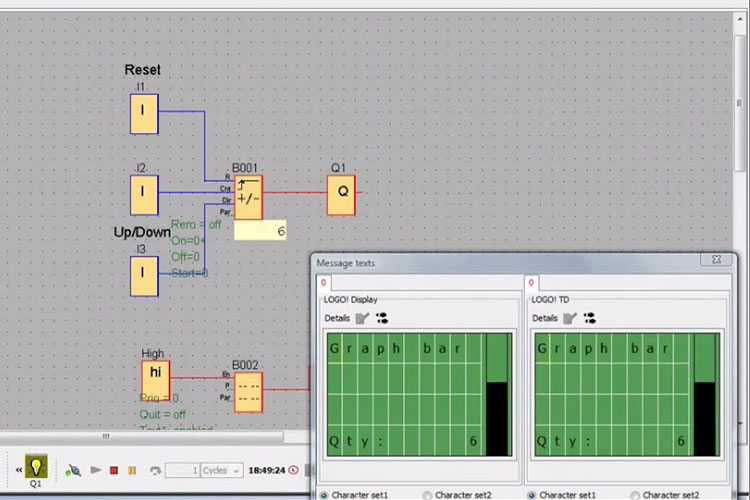

بخش شبیه‌سازی نرم‌افزار لوگو زیمنس بهترین دوست شما برای پیدا کردن ایرادات برنامه است. با تست مرحله‌به‌مرحله منطق برنامه و بررسی ورودی‌ها و خروجی‌ها، می‌توانید خطاها را پیش از آپلود روی سخت‌افزار شناسایی و اصلاح کنید. استفاده از مانیتورینگ آنلاین نیز در هنگام کارکرد واقعی سیستم، به شما کمک می‌کند تا در کمترین زمان مشکل را پیدا و برطرف نمایید.

سخن پایانی

یادگیری لوگو زیمنس با استفاده از مثال‌های عملی، راهی مؤثر برای تسلط بر تجهیزات اتوماسیون صنعتی و آمادگی برای پروژه‌های واقعی است. این روش نه‌تنها فهم مفاهیم را تسریع می‌کند بلکه اعتمادبه‌نفس لازم برای اجرای سیستم‌های پیچیده را نیز فراهم می‌کند.
