بهینه‌ سازی عملکرد اینورتر با استابلایزر

نوسان ولتاژ زمانی که اینورتر در قلب یک خط تولید کار می‌کند، می‌تواند دقت و پایداری کل سیستم را تحت تأثیر قرار دهد. به همین دلیل موضوع بهینه‌ سازی عملکرد اینورتر با استابلایزر به یک انتخاب فنی مهم تبدیل شده است. در کنار تجهیزات اتوماسیون صنعتی، این ترکیب نقش کلیدی در جلوگیری از خطا، توقف دستگاه و کاهش هزینه‌های تعمیرات دارد.

رابطه استابلایزر و اینورتر AC چیست؟

استابلایزر نقش خط اول حفاظت را برای اینورتر صنعتی بر عهده دارد و نوساناتی را که ممکن است باعث خطا یا توقف درایو شوند کنترل می‌کند. زمانی که ورودی اینورتر به‌صورت پایدار تأمین شود، بهینه‌ سازی عملکرد اینورتر با استابلایزر به‌صورت طبیعی اتفاق می‌افتد و بازده سیستم افزایش می‌یابد. این رابطه یک مسیر مشترک برای تضمین پایداری و عمر بیشتر تجهیزات برقی ایجاد می‌کند.

چرا ولتاژ ورودی برای اینورتر اهمیت حیاتی دارد؟

اینورتر تنها زمانی عملکرد دقیق و بدون خطا دارد که ولتاژ ورودی آن بدون نوسان و مطابق استاندارد باشد، و این همان نقطه‌ای است که استابلایزر اهمیت پیدا می‌کند. تثبیت ولتاژ ورودی به جلوگیری از آسیب داخلی، تریپ و اختلال عملکرد کمک می‌کند.

حساسیت اینورترهای AC به نوسان ولتاژ

ثبات ولتاژ برای بهینه‌ سازی عملکرد اینورتر با استابلایزر ضروری است، زیرا اینورترهای AC نسبت به تغییرات لحظه‌ای ورودی واکنش سریع نشان می‌دهند. کوچک‌ترین نوسان می‌تواند روی جریان خروجی، عملکرد کنترل دور موتور و سلامت قطعات داخلی تأثیر بگذارد. حساسیت اینورتر باعث می‌شود که کیفیت انرژی ورودی نقش تعیین‌کننده‌ای در کارکرد پایدار سیستم داشته باشد.

دلایل حساسیت اینورترها به نوسانات:

ساختار الکترونیکی آن‌ها نسبت به افت و جهش ولتاژ آسیب‌پذیر است.

بورد کنترل و بخش‌های پاوری به ولتاژ پایدار وابسته هستند.

تغییرات ورودی باعث نوسان در باس‌ DC و بروز خطا می‌شود.

تأثیر افت ولتاژ و جهش ولتاژ بر عملکرد درایو

برای بهینه‌ سازی عملکرد اینورتر با استابلایزر لازم است افت و جهش ولتاژ در ورودی کنترل شود، زیرا کاهش ناگهانی ولتاژ باعث افت گشتاور موتور و توقف فرآیند می‌شود. در مقابل، افزایش لحظه‌ای ولتاژ دمای قطعات پاور اینورتر را بالا می‌برد و احتمال سوختن IGBT یا خازن‌ها را بیشتر می‌کند. این نوسانات در نهایت موجب تریپ‌های مکرر و افزایش هزینه‌های نگهداری می‌شود.

استابلایزر چیست و چه وظایفی در سیستم‌های برقی دارد؟

استابلایزر دستگاهی است که با تثبیت ولتاژ ورودی، از تجهیزات برقی در برابر نوسانات محافظت می‌کند و نقش مهمی در بهینه‌ سازی عملکرد اینورتر با استابلایزر دارد. بسیاری از کاربران می‌پرسند تفاوت استابلایزر با یو پی اس چیست؟ و پاسخ در همین نکته است که استابلایزر ولتاژ را تنظیم می‌کند اما UPS علاوه‌بر آن، انرژی پشتیبان نیز فراهم می‌کند.

عملکرد استابلایزر در تثبیت ولتاژ

زمانی که ولتاژ ورودی دچار افت یا جهش می‌شود، استابلایزر با اصلاح لحظه‌ای مقدار آن، شرایطی پایدار برای بهینه‌ سازی عملکرد اینورتر با استابلایزر ایجاد می‌کند. این عملکرد باعث می‌شود درایو بدون خطا و با بازده مناسب کار کند.

وظایف اصلی استابلایزر:

1. کنترل و تنظیم ولتاژ ورودی تجهیزات
2. جلوگیری از آسیب ناشی از نوسان و جهش ولتاژ
3. افزایش پایداری عملکرد اینورتر و موتور

انواع استابلایزر و تفاوت‌های کاربردی آنها

انتخاب نوع مناسب استابلایزر به شرایط محیطی، حساسیت بار و نیاز سیستم در راستای بهینه‌ سازی عملکرد اینورتر با استابلایزر بستگی دارد. هر مدل ساختار متفاوتی دارد و برای کاربردهای خانگی، صنعتی یا تجهیزات دقیق استفاده می‌شود.

استابلایزر رله‌ای

این مدل با سوئیچ‌کاری سریع رله‌ها ولتاژ را تنظیم می‌کند و در تجهیزات سبک برای بهینه‌ سازی عملکرد اینورتر با استابلایزر کاربرد دارد. سرعت اصلاح مناسب است اما دقت آن نسبت به مدل‌های پیشرفته کمتر است.

استابلایزر سرووموتوری

سرووموتور داخلی این مدل ولتاژ را با دقت بالا تنظیم می‌کند و برای خطوط صنعتی گزینه‌ای مطمئن در مسیر بهینه‌ سازی عملکرد اینورتر با استابلایزر است. عملکرد آرام و خطی آن باعث ثبات بیشتر در سیستم‌های حساس می‌شود.

استابلایزر استاتیک (سوئیچینگ)

در این مدل اصلاح ولتاژ با تکنولوژی الکترونیکی و بدون قطعات مکانیکی انجام می‌شود و سرعت بسیار بالایی در بهینه‌ سازی عملکرد اینورتر با استابلایزر فراهم می‌کند. این گروه مناسب محیط‌هایی است که نوسانات لحظه‌ای شدید رخ می‌دهد.

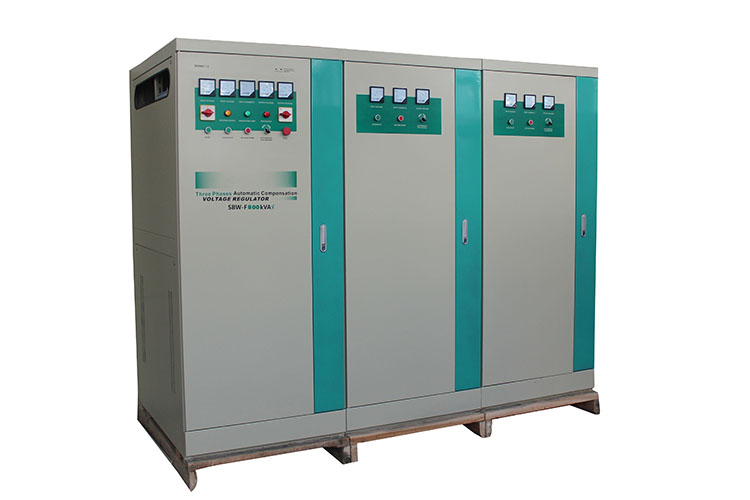

آیا استفاده از استابلایزر برای اینورتر AC ضروری است؟

در بسیاری از پروژه‌ها نوسان شدید ولتاژ باعث اختلال در کار اینورتر می‌شود و استفاده از تجهیزاتی مانند استابلایزر دلتا نقش مهمی در حفاظت و پایداری سیستم دارد. زمانی که شرایط شبکه پایدار نیست، به‌کارگیری استابلایزر می‌تواند مسیر اصلی بهینه‌ سازی عملکرد اینورتر با استابلایزر باشد.

شرایطی که استابلایزر کاملاً ضروری می‌شود

وقتی ولتاژ شبکه دچار افت یا جهش شدید است، استابلایزر به‌عنوان یک لایه حفاظتی، بهترین گزینه برای بهینه‌ سازی عملکرد اینورتر با استابلایزر است. همچنین در محیط‌های صنعتی که بارهای سنگین روشن و خاموش می‌شوند، استفاده از استابلایزر اجتناب‌ناپذیر است.

شرایطی که نیاز به استابلایزر نیست

در شبکه‌هایی که ولتاژ پایدار و یکنواخت دارند، استفاده از استابلایزر ضرورتی ندارد و اینورتر بدون مشکل کار می‌کند. در چنین شرایطی سیستم به‌طور طبیعی در مسیر بهینه‌ سازی عملکرد اینورتر با استابلایزر قرار دارد اما نیازی به استابلایزر نیست.

موارد عدم نیاز به استابلایزر:

• شبکه برق استاندارد و بدون نوسان محسوس
• حضور تجهیزات حفاظتی داخلی در اینورتر
• راه‌اندازی بارهای سبک بدون شوک الکتریکی

آیا استابلایزر می‌تواند به اینورتر آسیب بزند؟ (واقعیت فنی)

اگر استابلایزر توان کافی نداشته باشد یا مدل نامناسب انتخاب شود، ممکن است باعث تأخیر در جبران ولتاژ شود و روی بهینه‌ سازی عملکرد اینورتر با استابلایزر تأثیر منفی بگذارد. انتخاب ظرفیت اشتباه یا سیم‌کشی غیر استاندارد می‌تواند باعث اضافه‌بار در ورودی اینورتر شود، اما در حالت استاندارد هیچ آسیبی ایجاد نمی‌کند.

مزایای استفاده از استابلایزر برای بهینه‌سازی عملکرد اینورتر

در اینورترهایی مانند اینورتر دلتا، ثبات ورودی نقش مهمی در افزایش طول عمر قطعات دارد و استابلایزر با ایجاد ولتاژ پایدار، راندمان کلی سیستم را بالا می‌برد. این فرآیند بخشی مهم از بهینه‌ سازی عملکرد اینورتر با استابلایزر است و مانع اختلالات پی‌درپی در سیستم می‌شود.

جلوگیری از خطاهای مکرر درایو (Fault Codes)

استابلایزر با فراهم‌کردن ورودی پایدار، احتمال بروز خطاهایی مانند اضافه ولتاژ یا افت ولتاژ را کاهش می‌دهد که این موضوع یکی از مراحل اصلی بهینه‌ سازی عملکرد اینورتر با استابلایزر است. این پایداری منجر به کاهش توقف‌های ناخواسته خط تولید می‌شود.

افزایش طول عمر خازن‌های DC-Link

یکی از نقاط حساس اینورتر، خازن‌های DC-Link هستند که به نوسان ولتاژ واکنش سریع نشان می‌دهند. با ثابت نگه‌داشتن ورودی، استابلایزر در مسیر بهینه‌ سازی عملکرد اینورتر با استابلایزر از استرس الکتریکی روی خازن‌ها کم می‌کند.

کاهش تریپ ناگهانی در بارهای حساس

در بارهایی مانند پمپ، کمپرسور یا دستگاه‌های CNC، نوسان ولتاژ باعث تریپ ناگهانی اینورتر می‌شود. استابلایزر این نوسانات را کنترل می‌کند و در نتیجه بهینه‌ سازی عملکرد اینورتر با استابلایزر به‌صورت محسوس دیده می‌شود.

مزایای کاهش تریپ:

• کاهش توقف دستگاه
• جلوگیری از استهلاک موتور
• جلوگیری از نوسان بار و شوک الکتریکی

تثبیت عملکرد اینورتر در بارهای صنعتی

بارهای صنعتی به ولتاژ ورودی ثابت نیاز دارند و استابلایزر با جبران لحظه‌ای ولتاژ، شرایطی پایدار برای کارکرد سیستم ایجاد می‌کند. این موضوع یکی از اثرگذارترین مراحل بهینه‌ سازی عملکرد اینورتر با استابلایزر در خطوط تولید است.

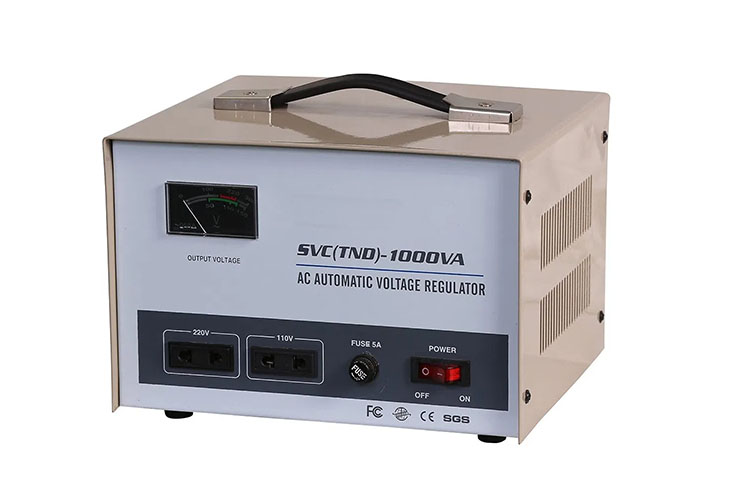

چه نوع استابلایزری برای اینورتر مناسب‌تر است؟

برای انتخاب استابلایزر مناسب، باید توان اینورتر، نوع بار و میزان نوسان شبکه بررسی شود تا بهترین شرایط برای بهینه‌ سازی عملکرد اینورتر با استابلایزر فراهم شود. هر نوع استابلایزر قابلیت و سرعت متفاوتی دارد و باید مطابق نیاز صنعتی انتخاب شود.

انتخاب مدل مناسب براساس توان اینورتر

توان استابلایزر باید هم‌سطح یا بالاتر از توان ورودی اینورتر باشد تا فشار بیش از حد ایجاد نشود و روند بهینه‌ سازی عملکرد اینورتر با استابلایزر به‌درستی انجام شود. انتخاب ظرفیت کم باعث افت ولتاژ و کاهش دقت عملکرد اینورتر می‌شود.

استابلایزر مناسب بارهای القایی و صنعتی

در بارهایی مانند موتور، کمپرسور و پمپ، مدل‌هایی که توان لحظه‌ای بالا و واکنش سریع دارند بهترین عملکرد را برای بهینه‌ سازی عملکرد اینورتر با استابلایزر ارائه می‌دهند. استابلایزرهای سرووموتوری و استاتیک انتخاب‌های مناسب‌تری هستند.

دلایل انتخاب استابلایزر مناسب بارهای صنعتی:

• تحمل جریان لحظه‌ای بالا
• حفظ ولتاژ پایدار در زمان راه‌اندازی موتور
• جلوگیری از تریپ ناگهانی و خطای درایو

بررسی سرعت پاسخ‌دهی و اهمیت آن برای اینورتر

سرعت اصلاح ولتاژ تعیین می‌کند که نوسان تا چه حد می‌تواند بر عملکرد درایو اثر بگذارد و این موضوع در مسیر بهینه‌ سازی عملکرد اینورتر با استابلایزر اهمیت زیادی دارد. مدل‌های استاتیک سریع‌ترین واکنش را دارند و برای خطوط حساس پیشنهاد می‌شوند.

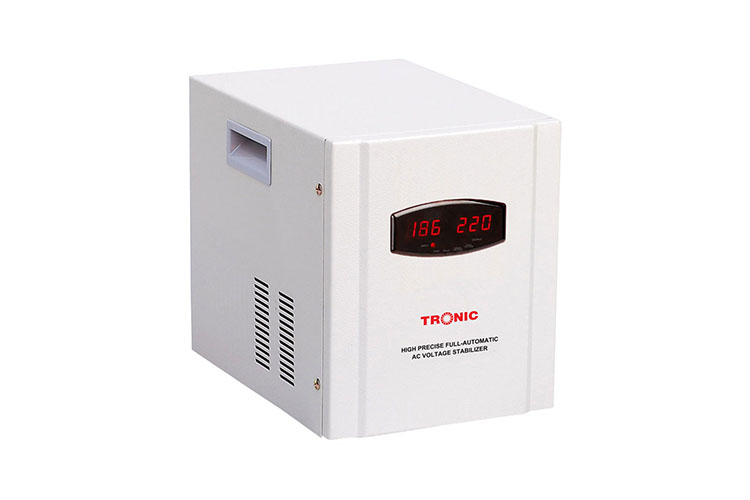

نکات مهم هنگام اتصال استابلایزر به اینورتر

اتصال صحیح استابلایزر به اینورتر باعث افزایش پایداری و کیفیت عملکرد درایو می‌شود و نقش کلیدی در بهینه‌ سازی عملکرد اینورتر با استابلایزر دارد. رعایت اصول حفاظتی و سیم‌کشی از بروز خطا، تریپ یا آسیب تجهیزات جلوگیری می‌کند.

محاسبه ظرفیت استابلایزر برای درایو

توان استابلایزر باید ۳۰ تا ۵۰ درصد بالاتر از توان نامی اینورتر انتخاب شود تا در زمان راه‌اندازی بارهای سنگین، افت ولتاژ رخ ندهد. این انتخاب صحیح یکی از اصلی‌ترین مراحل بهینه‌ سازی عملکرد اینورتر با استابلایزر است.

جلوگیری از هم‌پوشانی حفاظتی بین استابلایزر و درایو

زمانی که حفاظت‌ها روی هم بیفتند، خطاهای ناخواسته رخ می‌دهد و عملکرد درایو دچار اختلال می‌شود؛ بنابراین تنظیم درست breakpoint حفاظتی اهمیت زیادی دارد. این موضوع به جلوگیری از اختلال در روند بهینه‌ سازی عملکرد اینورتر با استابلایزر کمک می‌کند.

نکات مهم در جلوگیری از هم‌پوشانی:

1. تنظیم مناسب OVP و UVP در استابلایزر
2. عدم تداخل تنظیمات حفاظتی اینورتر
3. انتخاب فیوز و MCB هماهنگ با هر دو تجهیز

نکات سیم‌کشی و فاصله مجاز تجهیزات

سیم‌کشی باید کوتاه، مستقیم و با سطح مقطع استاندارد باشد تا افت ولتاژ به حداقل برسد و بهینه‌ سازی عملکرد اینورتر با استابلایزر به بهترین شکل انجام شود. رعایت فاصله مناسب بین استابلایزر، اینورتر و تابلو نیز برای جلوگیری از تداخل حرارتی ضروری است.

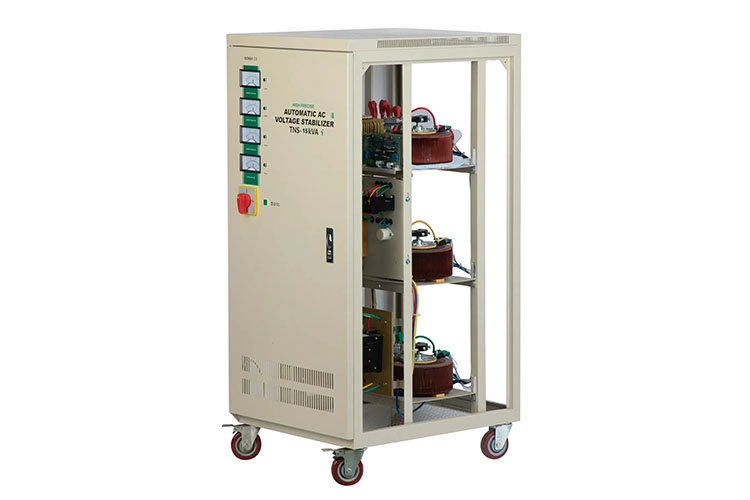

جایگزین‌های حرفه‌ای استابلایزر برای اینورتر

در برخی پروژه‌ها می‌توان از تجهیزات مکمل استفاده کرد که بدون استابلایزر نیز پایداری ولتاژ را تضمین کنند و همچنان در مسیر بهینه‌ سازی عملکرد اینورتر با استابلایزر قرار بگیرند. این تجهیزات مخصوص محیط‌های صنعتی طراحی شده‌اند و وظیفه کاهش نوسان، نویز و شوک ولتاژی را برعهده دارند.

استفاده از Line Reactor یا AC Reactor

راکتورها با محدودکردن جریان هجومی و فیلترکردن نوسانات ورودی، شرایطی پایدار برای اینورتر ایجاد می‌کنند و به بهینه‌ سازی عملکرد اینورتر با استابلایزر کمک می‌کنند. این تجهیز برای بارهای القایی و موتورهای سنگین بسیار کاربردی است.

استفاده از فیلتر EMI و حفاظت اضافه‌ولتاژ

فیلتر EMI نویزهای الکترومغناطیسی و اختلالات شبکه را کاهش می‌دهد و در کنار مدارهای حفاظت اضافه‌ولتاژ می‌تواند از آسیب دیدن اینورتر جلوگیری کند. این ترکیب، عملکرد سیستم را به سطح قابل‌توجهی از بهینه‌ سازی عملکرد اینورتر با استابلایزر می‌رساند.
مزایای این جایگزین‌ها:

• کاهش تداخل الکترومغناطیسی
• محافظت در برابر پیک‌های لحظه‌ای ولتاژ
• مناسب برای تابلوهای کنترل با تجهیزات حساس

استفاده از UPS صنعتی در خطوط حساس

در خطوطی که ناپایداری برق حتی برای چند ثانیه قابل‌قبول نیست، UPS صنعتی بهترین گزینه برای حفظ عملکرد اینورتر است. این روش علاوه بر پایداری کامل ولتاژ، نوعی پشتیبان انرژی ایجاد می‌کند که فرآیند بهینه‌ سازی عملکرد اینورتر با استابلایزر را کامل‌تر می‌کند.

سخن پایانی

بهبود راندمان و پایداری سیستم‌های الکتریکی زمانی معنا پیدا می‌کند که تجهیزات حساس مانند اینورتر در شرایط استاندارد ولتاژ کار کنند. استفاده درست از استابلایزر باعث بهینه‌ سازی عملکرد اینورتر با استابلایزر می‌شود و از اختلالات ناگهانی، توقف تجهیزات و هزینه‌های اضافی جلوگیری می‌کند. انتخاب درست این تجهیزات، آینده سیستم برقی و صنعتی شما را قابل‌اعتمادتر می‌کند. ما در سایت مقاله ای با نام نحوه تبدیل برق تک فاز به سه فاز با اینورتر داریم که مطالعه آن میتواند به شما کمک کند.

انتخاب و خرید استابلایزر یا راهکارهای جایگزین باید با شناخت دقیق محیط، نوع بار و نیاز سیستم انجام شود. اگر تصمیم‌گیری برایتان دشوار است، آزند اتوماسیون؛ نمایندگی دلتا در لاله زار یکی از بهترین مراجعی است که می‌تواند مشاوره تخصصی و محصولات استاندارد ارائه دهد. با انتخاب یک مرجع مطمئن، مسیر اجرای پروژه‌های صنعتی با آرامش و امنیت بیشتری طی می‌شود.

سوالات متداول

1. آیا نصب استابلایزر روی ورودی تابلو می‌تواند روی عملکرد سایر تجهیزات هم اثر بگذارد؟

بله، تثبیت ولتاژ می‌تواند باعث عملکرد یکنواخت PLC، پاورساپلای و سایر تجهیزات کنترلی شود.

2. آیا استابلایزر باعث کاهش مصرف برق اینورتر می‌شود؟

به‌طور مستقیم خیر، اما جلوگیری از نوسان ولتاژ مصرف غیرعادی و تلفات اضافی را کاهش می‌دهد.

3. آیا استفاده از استابلایزر سرعت راه‌اندازی اینورتر را کم می‌کند؟

در مدل‌های استاندارد، این تأخیر محسوس نیست و تاثیری بر زمان استارت موتور ندارد.

4. آیا استابلایزر باید قبل از یا بعد از تجهیز حفاظتی مانند MCB نصب شود؟

معمولاً استابلایزر پس از فیوز اصلی نصب می‌شود تا از خود دستگاه نیز محافظت شود.

5. آیا برای محیط‌های خیلی گرم باید استابلایزر خاصی انتخاب شود؟

بله، در محیط‌های گرم مدل‌هایی با تهویه مناسب یا راندمان بالاتر پیشنهاد می‌شوند.

6. اگر استابلایزر زیاد کوچک انتخاب شود چه اتفاقی می‌افتد؟

زیر بار می‌ماند، داغ می‌کند و نوسان ولتاژ را اصلاح نمی‌کند و اینورتر دچار خطا می‌شود.

7. آیا امکان استفاده از یک استابلایزر برای چند اینورتر وجود دارد؟

در صورتی که توان مجموع بار و جریان راه‌اندازی محاسبه شود، امکان‌پذیر است اما توصیه نمی‌شود.
