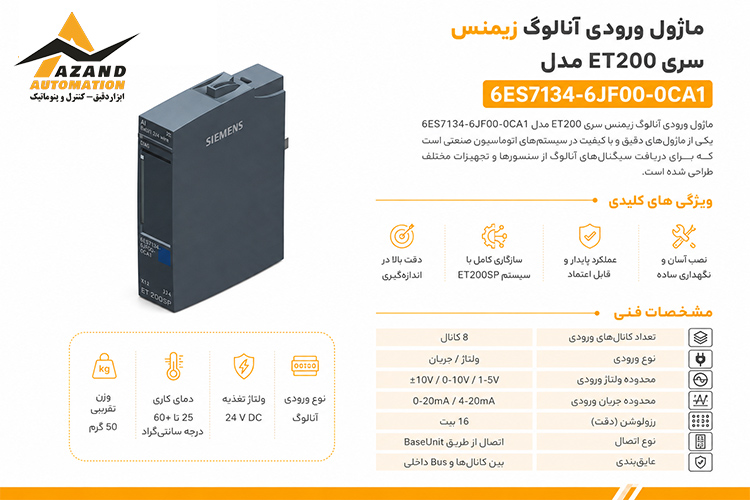

معرفی ماژول ورودی آنالوگ زیمنس سری ET200 مدل 6ES7134-6JF00-0CA1

برای خرید ماژول ورودی آنالوگ زیمنس سری ET200 مدل 6ES7134-6JF00-0CA1 ابتدا باید مشخص باشد که این تجهیز دقیقاً چه کاری انجام می‌دهد و چه نوع سیگنال‌هایی را دریافت می‌کند. این محصول از خانواده SIMATIC ET 200SP است و زیمنس آن را به‌عنوان یک ماژول ورودی آنالوگ با 8 کانال برای اتصال سنسورهای RTD و ترموکوپل دو سیمه معرفی کرده است. کد تجاری یا MLFB این تجهیز 6ES7134-6JF00-0CA1 است و در رده ماژول‌های Analog Input قرار می‌گیرد. اگر بخواهیم وظیفه آن را ساده توضیح دهیم، این ماژول اطلاعاتی را که از تجهیزات اندازه‌گیری به‌صورت سیگنال آنالوگ دریافت می‌شود، برای استفاده در سیستم اتوماسیون آماده می‌کند.  وضوح اندازه‌گیری 16 بیت و دقت اعلام‌شده ±0.1 درصد از دیگر اطلاعات مهم این مدل است. همچنین امکان تشخیص خطا در سطح کانال‌ها در نظر گرفته شده است.

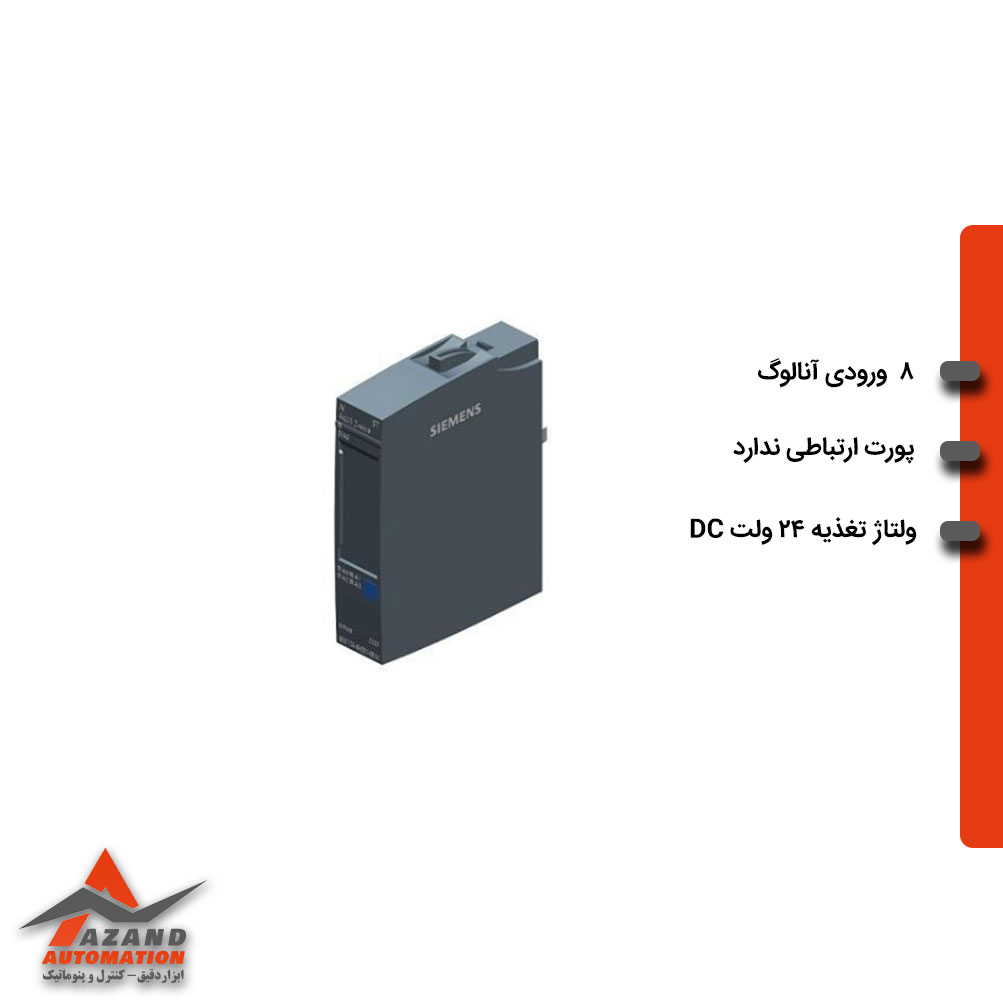

ویژگی‌های ماژول ورودی آنالوگ زیمنس مدل 6ES7134-6JF00-0CA1

انتخاب یک کارت ورودی فقط با شمردن تعداد کانال‌ها انجام نمی‌شود. نوع سنسور، شیوه اتصال، دقت تبدیل سیگنال و امکانات تشخیص خطا هم در تصمیم نهایی نقش دارند. در ماژول ورودی آنالوگ زیمنس مدل 6ES7134-6JF00-0CA1، ساختار 8 کاناله باعث می‌شود چند نقطه اندازه‌گیری در یک ماژول جمع شود و در نتیجه برای پروژه‌هایی که تعداد مشخصی سنسور RTD یا ترموکوپل دارند، انتخابی متناسب با نیاز ورودی باشد.

مهم‌ترین ویژگی‌های اعلام‌شده برای این مدل عبارت‌اند از:

• دارای 8 ورودی آنالوگ برای RTD/TC دو سیمه
• فاقد خروجی آنالوگ
• وضوح اندازه‌گیری 16 بیت
• دقت ±0.1 درصد
• دارای Channel Diagnostics برای تشخیص خطا در کانال‌ها
• مناسب برای BaseUnit نوع A0 و A1
• دارای کد رنگی اختصاصی CC00
• پشتیبانی از I&M Data از I&M0 تا I&M3
• امکان مقیاس‌پذیر کردن محدوده اندازه‌گیری
• تغذیه نامی 24 ولت DC
• مجهز به حفاظت در برابر اتصال با قطبیت معکوس
• امکان کالیبراسیون و پارامتردهی مجدد در حالت RUN

مزایای ماژول توسعه زیمنس Siemens سری ET200

مهم‌ترین مزیت این ماژول توسعه زیمنس Siemens را می‌توان در نحوه جمع‌آوری چند ورودی آنالوگ در یک تجهیز دید. وجود 8 کانال باعث می‌شود برای هر سنسور به یک ماژول جداگانه نیاز نباشد. این موضوع در طراحی سیستم‌هایی که چند نقطه اندازه‌گیری دارند، به سازمان‌دهی بهتر ورودی‌ها کمک می‌کند. البته تعداد کانال‌ها باید با تعداد واقعی سنسورهای پروژه تطبیق داده شود تا ظرفیت ماژول به شکل درست مورد استفاده قرار گیرد.

از طرف دیگر، وضوح 16 بیت و دقت ±0.1 درصد، اطلاعات فنی مهمی برای ارزیابی کیفیت اندازه‌گیری هستند. قابلیت Channel Diagnostics نیز صرفاً یک مشخصه فنی روی کاغذ نیست؛ این قابلیت برای بررسی وضعیت کانال‌های ورودی اهمیت دارد و به کاربر کمک می‌کند خطاهای مربوط به کانال را در سطح مناسب پیگیری کند.

در پروژه‌هایی که از چند سنسور RTD یا TC دو سیمه استفاده می‌شود، این ساختار می‌تواند تعداد ورودی‌های مورد نیاز را با یک ماژول پوشش دهد. به همین دلیل، کارت توسعه زیمنس سری ET200 را باید بر اساس نوع سیگنال و تعداد نقاط اندازه‌گیری انتخاب کرد، نه صرفاً بر اساس نام سری ET200.

مشخصات فنی ماژول ورودی آنالوگ زیمنس مدل 6ES7134-6JF00-0CA1

برای انتخاب دقیق این تجهیز، بهتر است مشخصات فنی را از اطلاعات توصیفی جدا کنیم. عدد 8 در نام عملکردی ماژول به تعداد ورودی‌های آن اشاره دارد، در حالی که عبارت RTD/TC نوع سنسورهای مورد پشتیبانی را مشخص می‌کند. همچنین High Feature نشان‌دهنده سطح امکانات این مدل در خانواده ماژول‌های ورودی آنالوگ است. اطلاعات زیر بر پایه کاتالوگ و دیتای رسمی منتشرشده توسط زیمنس تنظیم شده است.

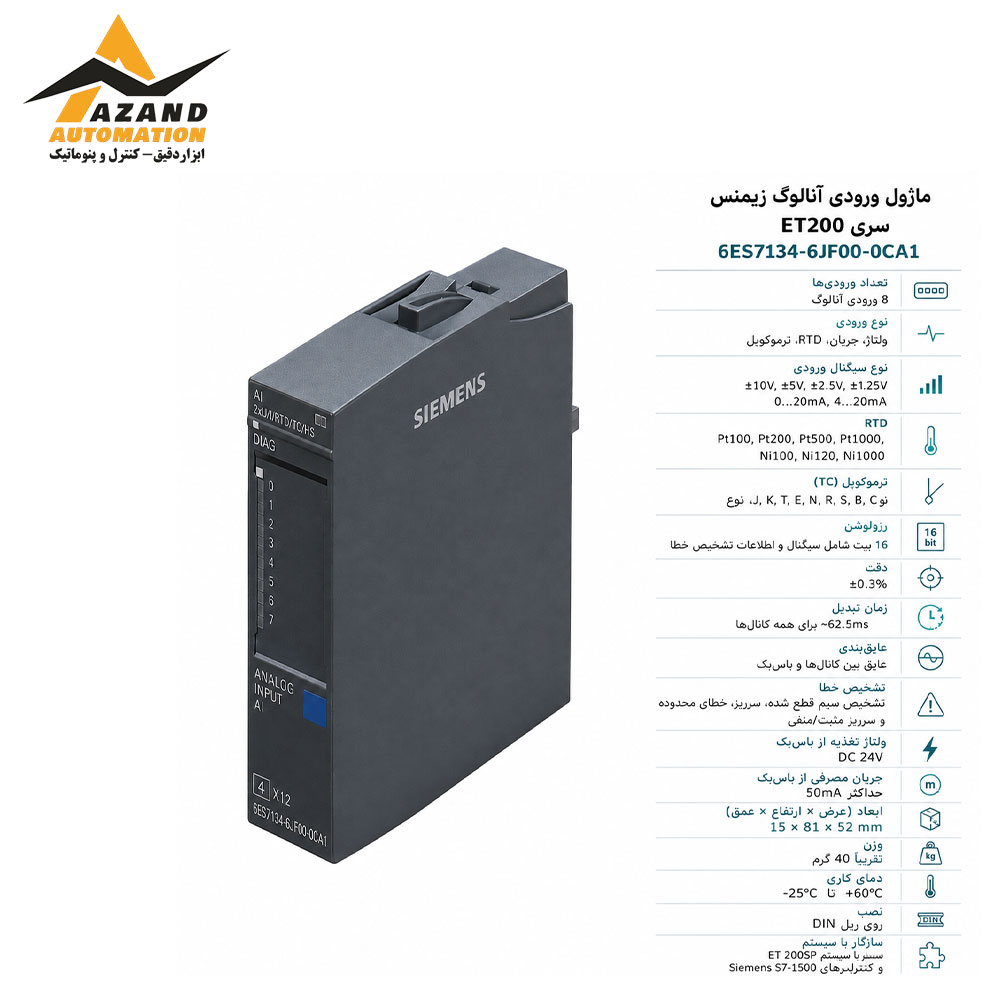

در ادامه می‌توانید جدول مشخصات فنی ماژول ورودی آنالوگ زیمنس سری ET200 با کد تجاری 6ES7134-6JF00-0CA1 را مشاهده کنید:

این جدول نشان می‌دهد که انتخاب مدل فقط به عبارت «8 ورودی» محدود نمی‌شود. برای طراحی درست، نوع سنسور، BaseUnit، ولتاژ تغذیه و مشخصات تبدیل سیگنال نیز باید بررسی شوند.

کاربرد ماژول توسعه ورودی آنالوگ زیمنس مدل 6ES7134-6JF00-0CA1

پیش از انتخاب ماژول توسعه باید نوع سیگنال ورودی مشخص باشد. این مدل برای دریافت سیگنال از سنسورهای RTD و ترموکوپل دو سیمه طراحی شده است و در نتیجه برای پروژه‌هایی مناسب است که داده اندازه‌گیری را از چنین سنسورهایی دریافت می‌کنند. وجود 8 کانال، ظرفیت مشخصی برای جمع‌آوری این اطلاعات ایجاد می‌کند و طراح می‌تواند نقاط اندازه‌گیری مورد نیاز را میان کانال‌ها تقسیم کند.

کاربردهای این ماژول را می‌توان در موارد زیر خلاصه کرد:

• دریافت سیگنال از سنسورهای RTD دو سیمه
• دریافت سیگنال از ترموکوپل‌های دو سیمه
• جمع‌آوری هم‌زمان اطلاعات 8 نقطه اندازه‌گیری
• استفاده در سیستم‌های اتوماسیون مبتنی بر SIMATIC ET 200SP
• اتصال به BaseUnitهای نوع A0 و A1
• استفاده در پروژه‌هایی که به تشخیص وضعیت کانال‌های ورودی نیاز دارند
• استفاده در سامانه‌هایی که به اندازه‌گیری با وضوح 16 بیت نیاز دارند
• استفاده در پروژه‌هایی که امکان مقیاس‌پذیری محدوده اندازه‌گیری اهمیت دارد

قیمت ماژول ورودی آنالوگ زیمنس سری ET200 مدل 6ES7134-6JF00-0CA1

قیمت ماژول ورودی آنالوگ زیمنس سری ET200 مدل 6ES7134-6JF00-0CA1 به شرایط تأمین و زمان استعلام بستگی دارد و برای اعلام مبلغ دقیق، بررسی موجودی و شرایط فروش ضروری است. به همین دلیل، قیمت این مدل را بهتر است به‌صورت روز استعلام کنید تا اطلاعاتی متناسب با وضعیت فعلی بازار دریافت شود. برای اطلاع از قیمت و شرایط خرید می‌توانید با آزند اتوماسیون تماس بگیرید و کد تجاری 6ES7134-6JF00-0CA1 را اعلام کنید. این روش کمک می‌کند پیش از ثبت سفارش، مشخصات محصول، موجودی و شرایط تهیه آن بررسی شود.

ماژول ورودی آنالوگ زیمنس سری ET200 مدل 6ES7134-6JF00-0CA1

اگر برای پروژه خود به دنبال خرید ماژول ورودی آنالوگ زیمنس سری ET200 مدل 6ES7134-6JF00-0CA1 هستید، بررسی تعداد کانال‌ها، نوع سنسور و BaseUnit سازگار را در اولویت قرار دهید. این مدل از خانواده SIMATIC ET 200SP، دارای 8 ورودی آنالوگ برای RTD/TC دو سیمه است و از وضوح 16 بیت، دقت ±0.1 درصد و تشخیص خطا در سطح کانال بهره می‌برد. برای تهیه این تجهیز می‌توانید آزند اتوماسیون را به‌عنوان فروشگاه تأمین‌کننده تجهیزات اتوماسیون بررسی کنید. همچنین اگر به دنبال نمایندگی زیمنس در تهران یا نمایندگی زیمنس در لاله‌زار هستید، هنگام استعلام، کد دقیق 6ES7134-6JF00-0CA1 را اعلام کنید تا مشخصات و شرایط تأمین همان مدل بررسی شود.
