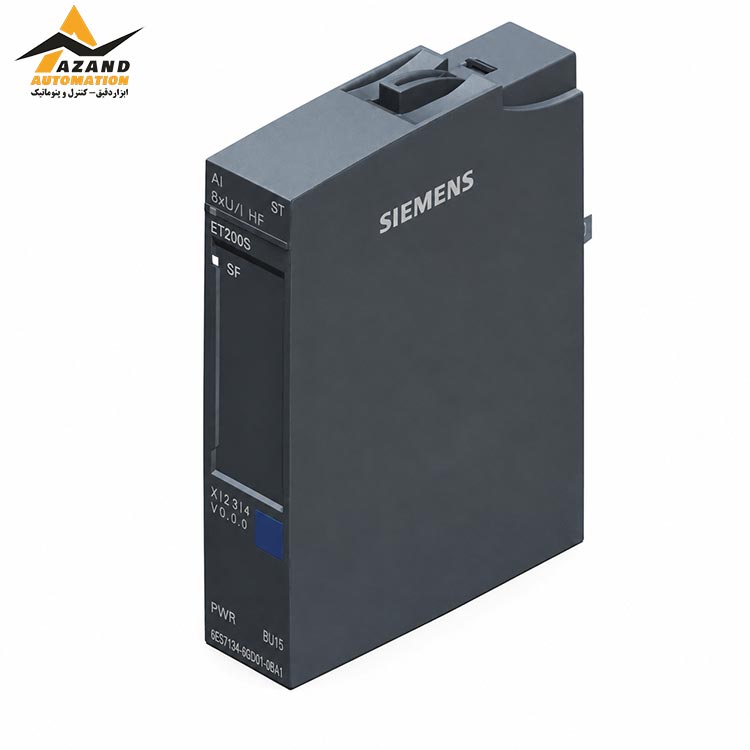

برای خرید ماژول ورودی آنالوگ زیمنس سری ET200 مدل 6ES7134-6GD01-0BA1 باید ابتدا با نقش این قطعه در ساختار سیستمهای توزیعشده I/O زیمنس آشنا شد. این قطعه در واقع یک کارت توسعه زیمنس سری ET200 است که وظیفه دریافت سیگنال جریان از حسگرها و مبدلهای صنعتی را برعهده دارد و آن را به شکل داده قابل پردازش برای CPU ارسال میکند. در پلتفرم ET200SP، این ماژول در کنار سایر ماژولهای دیجیتال و آنالوگ روی BaseUnit سوار میشود و بخشی از یک ایستگاه توزیعشده را تشکیل میدهد. چه در یک خط تولید با چندین حسگر جریان و چه در یک سیستم پایش دما و فشار، این ماژول توسعه امکان جمعآوری دادههای آنالوگ را با دقت بالا فراهم میکند. کاربرانی که به دنبال یک راهکار قابل اعتماد برای اتصال ترانسمیترهای 2 سیمه و 4 سیمه هستند، این مدل را گزینهای مناسب برای پروژههای خود مییابند.
ویژگیهای ماژول ورودی آنالوگ زیمنس سری ET200

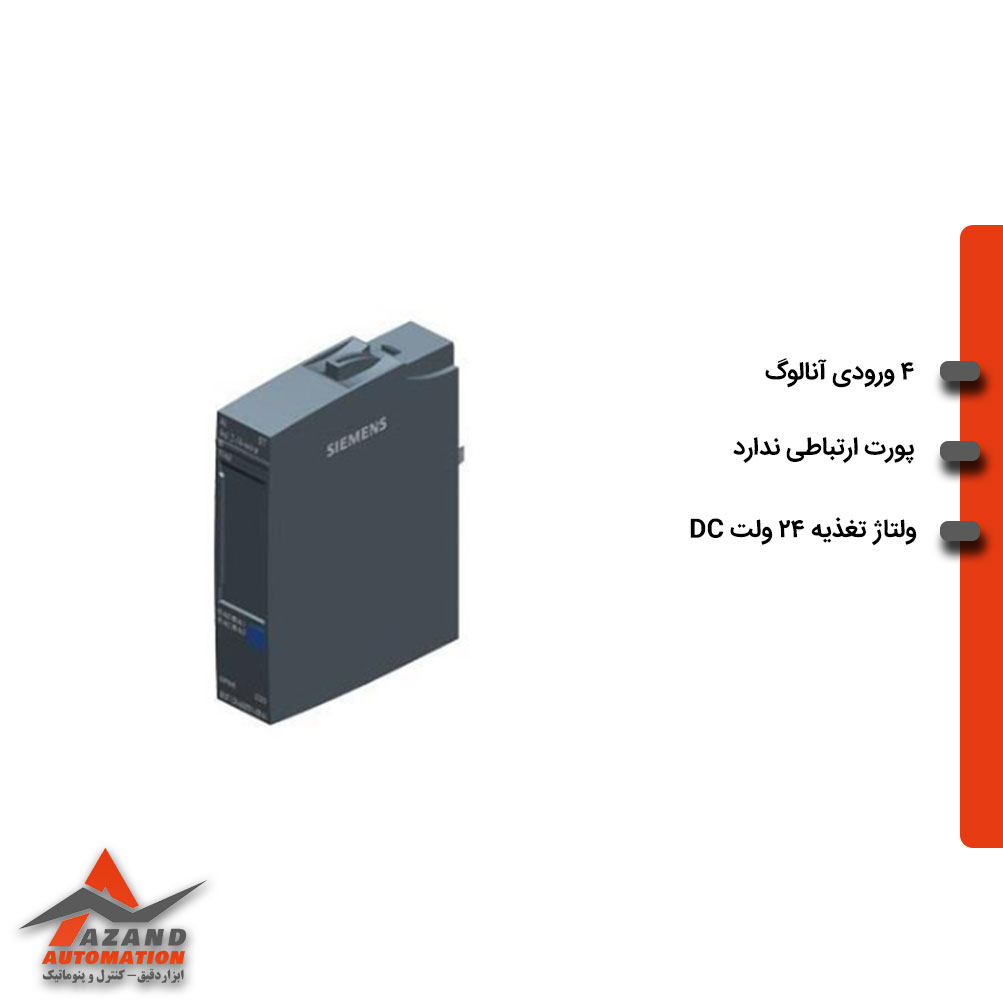

این ماژول توسعه دیجیتال زیمنس با کد تجاری 6ES7134-6GD01-0BA1 دارای چهار ورودی آنالوگ مستقل است که هرکدام را میتوان بهصورت جداگانه برای اتصال ترانسمیتر 2 سیمه یا 4 سیمه پیکربندی کرد. این قابلیت باعث میشود یک ماژول واحد بتواند در شرایط سیمکشی متفاوت مورد استفاده قرار گیرد، بدون آنکه نیاز به تعویض سختافزار باشد. تغذیه این ماژول از منبع 24 ولت DC تأمین میشود و محدوده مجاز ولتاژ ورودی آن بین 19.2 تا 28.8 ولت تعریف شده است. برخلاف برخی مدلهای دیگر خانواده ET200SP، این نسخه فاقد پورت ارتباطی مستقل است و تبادل داده آن صرفاً از طریق باس بکپلین ایستگاه انجام میشود. ویژگیهای اصلی این ماژول به شرح زیر است:
- چهار ورودی آنالوگ جریان با قابلیت تنظیم جداگانه برای هر کانال
- پشتیبانی از اتصال 2 سیمه و 4 سیمه بدون نیاز به تجهیز اضافه
- تغذیه 24 ولت DC با محافظت در برابر اتصال معکوس قطبیت
- جداسازی الکتریکی از ولتاژ تغذیه در حالت اتصال 4 سیمه
- امکان پیکربندی مجدد پارامترها در حالت اجرا (RUN) بدون توقف فرآیند
از نظر ساختار فیزیکی، این ماژول روی BaseUnit نوع A0 یا A1 نصب میشود و وزن آن تنها حدود 31 گرم است که نصب و جابهجایی آن را در تابلوهای فشرده ساده میکند. LEDهای تعبیهشده روی بدنه، وضعیت تغذیه، فعالبودن کانالها و بروز خطا را بهصورت لحظهای نمایش میدهند.
مزیتهای ماژول ورودی آنالوگ زیمنس سری ET200 مدل 6ES7134-6GD01-0BA1
مزایای این کارت توسعه زیمنس سری ET200 را میتوان در چند محور اصلی خلاصه کرد:
- امکان اتصال همزمان ترانسمیترهای 2 سیمه و 4 سیمه در یک ماژول یکسان
- دقت اندازهگیری بالا با رزولوشن 15 بیت در محدودههای 0 تا 20 میلیآمپر و 4 تا 20 میلیآمپر
- قابلیت هموارسازی (Smoothing) در چهار سطح برای کاهش نویز سیگنال ورودی
- تشخیص عیب قابل تنظیم برای هر ماژول شامل قطع تغذیه، اتصال کوتاه، سرریز، زیرریز و قطع سیم
این ماژول در پروژههایی که تعداد زیادی حسگر جریان باید به یک CPU متصل شوند، بار زیادی از دوش مهندس برنامهنویس برمیدارد؛ چون هر کانال را میتوان مستقل از بقیه پیکربندی کرد. برای مثال در یک واحد تصفیه آب که چند ترانسمیتر فشار و دبی از نوع 4 سیمه در نقاط مختلف خط لوله نصب شدهاند، این ماژول میتواند سیگنال هر کدام را بهصورت جداگانه دریافت کند و در صورت بروز قطع سیم در یکی از کانالها، هشدار مربوط به همان کانال را بدون تأثیر بر سایر کانالها ثبت کند.
مشخصات فنی ماژول ورودی آنالوگ زیمنس سری 6ES7134-6GD01-0BA1 ET200
پیش از خرید ماژول ورودی آنالوگ زیمنس سری ET200 مدل 6ES7134-6GD01-0BA1، آشنایی با جزئیات فنی آن به انتخاب صحیح کمک میکند. این مشخصات براساس سایت رسمی زیمنس و دیتاشیت این محصول تهیه شدهاند و شامل رنجهای اندازهگیری، دقت، شرایط محیطی و ابعاد فیزیکی هستند. در ادامه میتوانید جدول مشخصات فنی این ماژول توسعه را مشاهده کنید.
| عنوان مشخصه | مقدار | توضیحات |
|---|---|---|
| نام محصول | ماژول ورودی آنالوگ زیمنس سری ET200 | Analog Input Module |
| مدل | 6ES7134-6GD01-0BA1 | کد فنی محصول زیمنس |
| برند | Siemens | ساخت آلمان |
| سری | SIMATIC ET200SP | مناسب سیستمهای توزیعشده I/O |
| نوع ماژول | Analog Input (AI) | ماژول ورودی آنالوگ |
| تعداد ورودی آنالوگ | 4 کانال | ورودی مستقل |
| نوع سیگنال ورودی | ولتاژ و جریان | Voltage / Current |
| محدوده ولتاژ | ±10V، ±5V، ±2.5V، 0…10V، 1…5V | قابل انتخاب از طریق تنظیمات |
| محدوده جریان | 0…20mA، 4…20mA | مناسب انواع ترانسمیتر |
| رزولوشن | 16 بیت | اندازهگیری با دقت بالا |
| زمان تبدیل | حدود 0.8 تا 8 میلیثانیه | بسته به تنظیمات فیلتر |
| دقت اندازهگیری | High Feature (HF) | مناسب کاربردهای دقیق صنعتی |
| تشخیص قطع سیم | دارد | Wire Break Detection |
| تشخیص اضافه بار | دارد | Overload Detection |
| تشخیص خطا | دارد | Diagnostics داخلی |
| ایزولاسیون | ایزوله بین کانالها و باس | افزایش ایمنی سیستم |
| ولتاژ تغذیه | از BaseUnit | بدون نیاز به تغذیه مستقل |
| نوع نصب | روی BaseUnit سری ET200SP | نصب سریع و آسان |
| نوع اتصال | Push-In | سیمکشی سریع |
| قابلیت تعویض در حین کار | دارد | Hot Swapping (با توجه به پیکربندی سیستم) |
| سازگاری | PLCهای SIMATIC S7-1500 و ET200SP | یکپارچگی کامل |
| نرمافزار برنامهنویسی | TIA Portal | نسخههای جدید |
| درجه حفاظت | IP20 | مناسب نصب داخل تابلو برق |
| دمای کاری | 0 تا +60 درجه سانتیگراد | عملکرد پایدار در محیط صنعتی |
| دمای نگهداری | 40- تا +70 درجه سانتیگراد | مناسب حمل و انبارش |
| ابعاد تقریبی | 15 × 73 × 58 میلیمتر | طراحی فشرده |
| وزن تقریبی | حدود 35 گرم | سبک و کمحجم |
| استانداردها | CE، UL، RoHS | مطابق استانداردهای صنعتی |
| کاربردها | اتوماسیون صنعتی، خطوط تولید، کنترل فرآیند، صنایع نفت و گاز، آب و فاضلاب، صنایع غذایی | مناسب پروژههای اندازهگیری آنالوگ |
| کشور سازنده | آلمان | محصول اصلی Siemens |
همانطور که در جدول بالا مشاهده میشود، این ماژول با وجود ابعاد کوچک، طیف نسبتاً گستردهای از رنجهای جریان را پوشش میدهد. طول کابل شیلددار قابل استفاده با این ماژول تا 1000 متر است که آن را برای فاصلههای نسبتاً طولانی بین حسگر و تابلو نیز مناسب میسازد.
کاربرد ماژول ورودی آنالوگ 6ES7134-6GD01-0BA1 زیمنس سری ET200
کاربرد این ماژول توسعه در پروژههایی معنا پیدا میکند که نیاز به جمعآوری سیگنال جریان از چند نقطه پراکنده وجود دارد. از آنجا که هر کانال بهطور مستقل قابل پیکربندی و تشخیص عیب است، این ماژول در سیستمهای صنعتی با تعداد زیاد حسگر، انعطاف بالایی از خود نشان میدهد. در ادامه به برخی از حوزههای کاربردی آن اشاره میشود.
- سیستمهای پایش دما و فشار در خطوط تولید صنعتی
- اتوماسیون تصفیهخانههای آب و فاضلاب با ترانسمیترهای جریان و دبی
- خطوط بستهبندی و تولید که نیاز به دادههای دقیق از حسگرهای آنالوگ دارند
- سیستمهای HVAC و مدیریت انرژی ساختمانهای صنعتی و تجاری
در تمام این کاربردها، وجود چهار کانال مستقل با قابلیت هموارسازی و تشخیص عیب جداگانه، امکان پایش دقیقتر فرآیند را فراهم میکند و از توقف ناخواسته خط تولید به دلیل خطای یک حسگر منفرد جلوگیری میکند.
قیمت ماژول ورودی آنالوگ زیمنس سری ET200 مدل 6ES7134-6GD01-0BA1
قیمت ماژول ورودی آنالوگ زیمنس سری ET200 مدل 6ES7134-6GD01-0BA1 به دلیل نوسانات نرخ ارز و شرایط بازار تجهیزات صنعتی، بهصورت ثابت در سایت اعلام نمیشود. برای دریافت قیمت روز این محصول لازم است از طریق کارشناسان فروش آزند اتوماسیون استعلام گرفته شود. کارشناسان این مجموعه با توجه به موجودی انبار و شرایط پروژه، مناسبترین قیمت را ارائه میدهند و در صورت نیاز به تعداد بالا، امکان مذاکره بر سر قیمت نیز وجود دارد. برای استعلام قیمت میتوانید با شمارههای تماس درجشده در سایت آزند اتوماسیون در ارتباط باشید.
خرید ماژول ورودی آنالوگ زیمنس سری ET200 مدل 6ES7134-6GD01-0BA1 از آزند اتوماسیون
خرید ماژول ورودی آنالوگ زیمنس سری ET200 مدل 6ES7134-6GD01-0BA1 برای پروژههایی که به جمعآوری دقیق سیگنالهای جریان از چند حسگر نیاز دارند، انتخابی هدفمند محسوب میشود؛ ماژولی که با چهار کانال مستقل، پشتیبانی همزمان از اتصال 2 سیمه و 4 سیمه و قابلیت تشخیص عیب جداگانه برای هر کانال، پاسخگوی نیازهای متنوع اتوماسیون صنعتی است. آزند اتوماسیون بهعنوان نمایندگی زیمنس در تهران و نمایندگی زیمنس در لاله زار، این محصول اصل Siemens را همراه با مشاوره فنی رایگان و پشتیبانی پس از فروش عرضه میکند. کارشناسان فنی این مجموعه در انتخاب مدل مناسب از میان سایر ماژولهای توسعه زیمنس نیز همراه مشتریان هستند تا انتخابی متناسب با نیاز واقعی پروژه انجام شود.
