ماژول ورودی آنالوگ زیمنس سری ET200

ما را به منابع منتخب خود در گوگل اضافه کنید

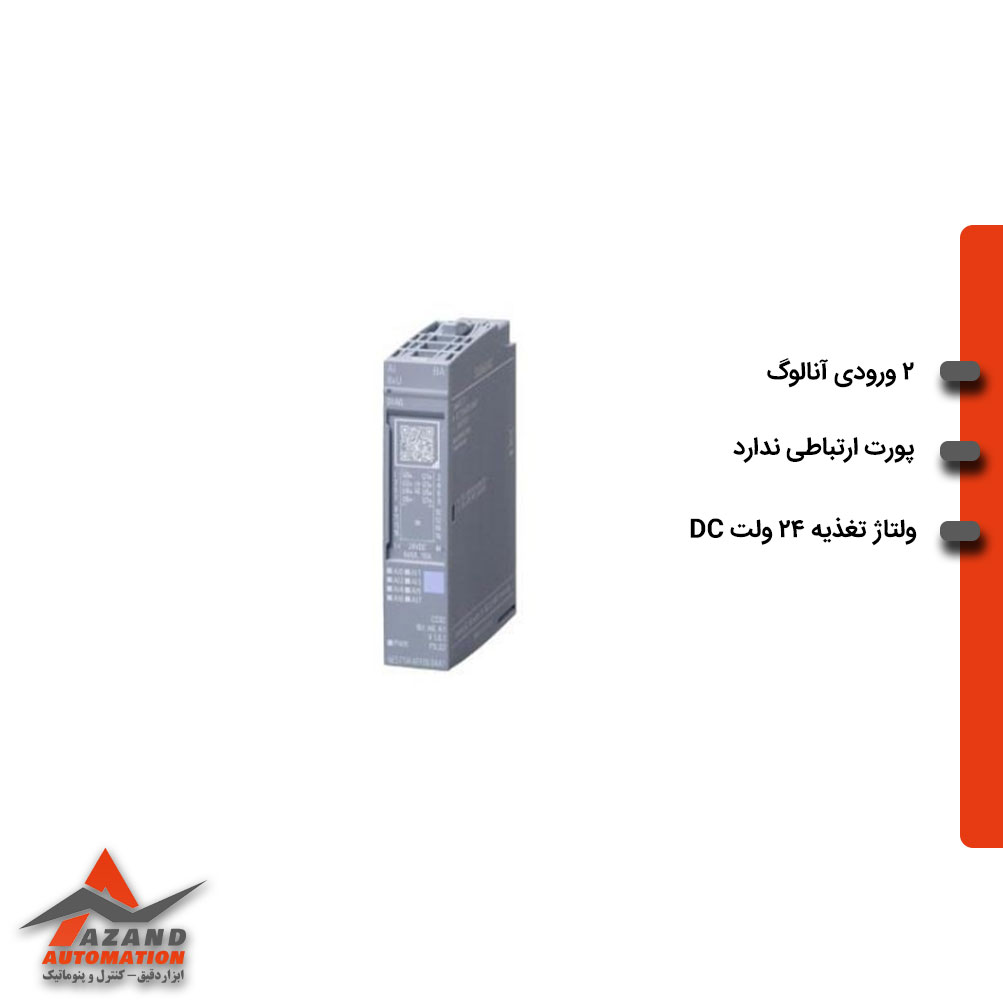

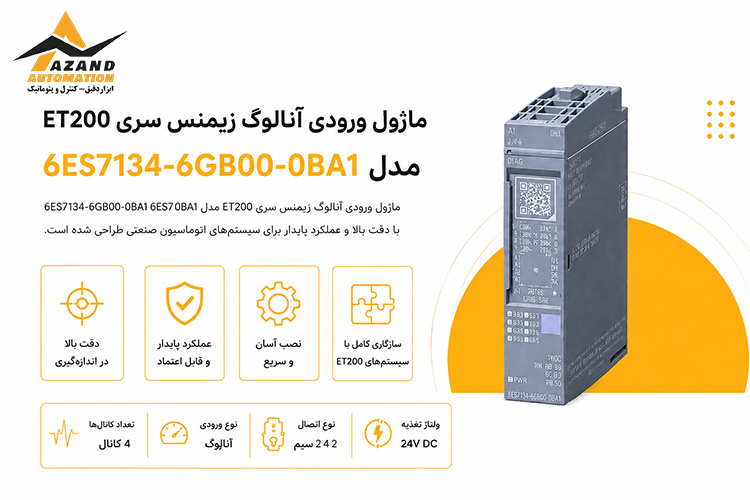

اگر هدف شما خرید ماژول ورودی آنالوگ زیمنس سری ET200 مدل 6ES7134-6GB00-0BA1 است، ابتدا باید بدانید این قطعه دقیقاً چه نقشی در سیستم اتوماسیون دارد. این مدل از خانواده SIMATIC ET 200SP، وظیفه دریافت سیگنال‌های آنالوگ جریانی را بر عهده می‌گیرد و اطلاعات دریافت‌شده از تجهیزات میدانی را برای استفاده در سیستم کنترل آماده می‌کند. ساختار آن شامل دو کانال ورودی آنالوگ است و هر کانال می‌تواند برای ترانسمیترهای دو سیمه یا چهار سیمه مورد استفاده قرار گیرد. بنابراین با یک ماژول توسعه روبه‌رو هستیم که برای افزایش ظرفیت ورودی سیستم ET 200SP طراحی شده است.

ویژگی‌های ماژول ورودی آنالوگ زیمنس سری ET200 مدل 6ES7134-6GB00-0BA1

ساختار این ماژول ورودی آنالوگ زیمنس سری ET200 بر دریافت دو سیگنال جریان متمرکز شده است. پشتیبانی از اتصال دو سیمه و چهار سیمه باعث می‌شود هنگام طراحی سیستم، نوع سیم‌بندی تجهیز اندازه‌گیری نیز در نظر گرفته شود. رزولوشن 16 بیت در مشخصات محصول درج شده است و ماژول برای استفاده در سیستم ET 200SP ساخته شده است. در کنار این موارد، امکان تشخیص خطا در سطح ماژول وجود دارد و تغذیه 24 ولت DC نیز در مشخصات رسمی آن دیده می‌شود.

مهم‌ترین ویژگی‌های فنی و ساختاری این ماژول توسعه زیمنس Siemens عبارت‌اند از:

• دارای 2 ورودی آنالوگ جریان
• پشتیبانی از ترانسمیترهای دو سیمه و چهار سیمه
• رزولوشن 16 بیت
• دارای قابلیت Module Diagnostics
• مناسب برای BaseUnitهای نوع A0 و A1
• تغذیه نامی 24 ولت DC
• محدوده مجاز تغذیه از 19.2 تا 28.8 ولت DC
• حفاظت در برابر اتصال معکوس قطب‌های تغذیه
• دارای تغذیه 24 ولت برای انکودر
• حفاظت اتصال کوتاه برای تغذیه انکودر
• فاقد خروجی آنالوگ
• فاقد پورت ارتباطی مستقل روی خود ماژول

این مشخصات نشان می‌دهند که نقش قطعه کاملاً مشخص است: دریافت سیگنال جریان و انتقال اطلاعات آن در ساختار I/O سیستم ET 200. بنابراین نباید آن را با یک ماژول ورودی و خروجی آنالوگ اشتباه گرفت؛ در این مدل، هر دو کانال برای ورودی در نظر گرفته شده‌اند و خروجی آنالوگ در اختیار کاربر قرار نمی‌گیرد.

مزایای ماژول ورودی آنالوگ زیمنس سری ET200 مدل 6ES7134-6GB00-0BA1

از نظر استفاده در پروژه، مهم‌ترین مزیت‌های این ماژول توسعه را می‌توان در موارد زیر خلاصه کرد:

• دو کانال ورودی برای دریافت هم‌زمان دو سیگنال جریان در اختیار سیستم قرار می‌دهد.
• امکان استفاده با ترانسمیترهای دو سیمه و چهار سیمه را فراهم می‌کند.
• رزولوشن 16 بیتی، داده ورودی را با تفکیک‌پذیری مشخص در اختیار سیستم کنترل قرار می‌دهد.
• قابلیت تشخیص خطای ماژول، بررسی وضعیت تجهیز را در سطح سیستم ساده‌تر می‌کند.
• امکان استفاده از BaseUnitهای نوع A0 و A1 را دارد.
• تغذیه 24 ولت DC آن با ساختار رایج سیستم‌های اتوماسیون صنعتی سازگار است.
• برای پروژه‌هایی که فقط ورودی جریان نیاز دارند، ظرفیت ماژول بدون اضافه‌کردن کانال خروجی غیرضروری انتخاب می‌شود.

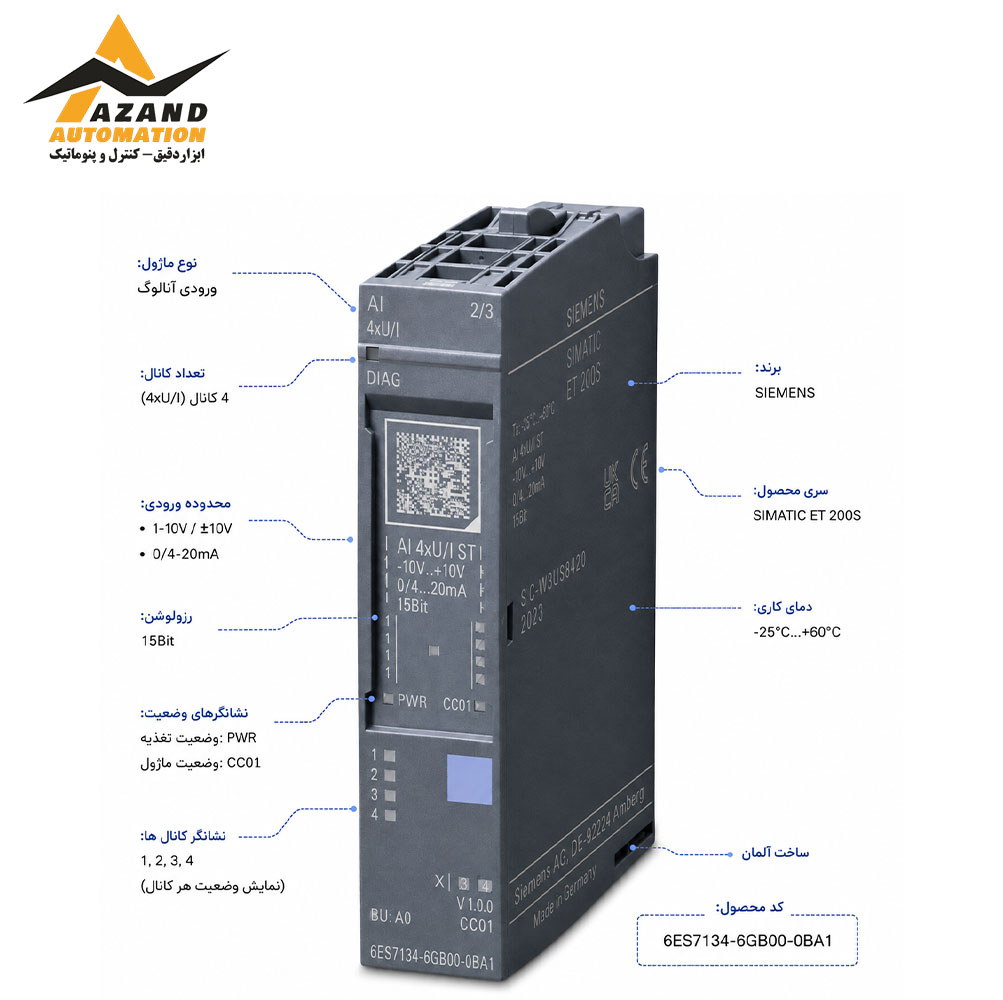

مشخصات فنی ماژول ورودی آنالوگ زیمنس سری ET200 مدل 6ES7134-6GB00-0BA1

در این مدل، نوع سیگنال ورودی، تعداد کانال‌ها، نوع سیم‌بندی، ولتاژ تغذیه و سازگاری با BaseUnit از مواردی هستند که باید پیش از خرید بررسی شوند. در ادامه می‌توانید جدول مشخصات فنی ماژول ورودی آنالوگ زیمنس سری ET200 مدل 6ES7134-6GB00-0BA1 را مشاهده کنید.

 عبارت «پورت ارتباطی ندارد» به این معنا نیست که ماژول از سیستم کنترل جدا است؛ این قطعه یک ماژول I/O در ساختار ET 200SP است و ارتباط آن در معماری همان سیستم انجام می‌شود.

کاربرد ماژول ورودی آنالوگ زیمنس سری ET200 مدل 6ES7134-6GB00-0BA1

نوع ورودی این مدل مشخص می‌کند که استفاده اصلی آن به پروژه‌هایی مربوط می‌شود که تجهیزات میدان، اطلاعات را به شکل جریان آنالوگ ارسال می‌کنند. وجود دو کانال، امکان دریافت دو سیگنال را در یک ماژول فراهم می‌کند و پشتیبانی از ترانسمیترهای دو سیمه و چهار سیمه، دامنه اتصال تجهیزات سازگار را مشخص می‌سازد. بنابراین هنگام انتخاب، ابتدا باید خروجی تجهیز متصل‌شونده بررسی شود و بعد سراغ کد ماژول رفت. این ترتیب ساده، جلوی بسیاری از خطاهای انتخاب را می‌گیرد.

کاربردهای این کارت توسعه زیمنس سری ET200 شامل موارد زیر است:

• دریافت سیگنال جریان 0 تا 20 میلی‌آمپر از تجهیزات اندازه‌گیری سازگار
• دریافت سیگنال جریان 4 تا 20 میلی‌آمپر از ترانسمیترهای دو سیمه
• دریافت سیگنال جریان از ترانسمیترهای چهار سیمه
• افزایش تعداد ورودی‌های آنالوگ در سیستم SIMATIC ET 200SP
• استفاده در تابلوهای کنترل دارای تجهیزات اندازه‌گیری جریان
• اتصال تجهیزات میدانی سازگار به سیستم کنترل از طریق ساختار I/O
• استفاده در پروژه‌هایی که به دو کانال ورودی جریان نیاز دارند

برای نمونه، زمانی که دو تجهیز اندازه‌گیری با خروجی جریان استاندارد در یک سیستم ET 200 وجود داشته باشند، این ماژول می‌تواند ورودی مورد نیاز را تأمین کند. در مقابل، اگر تجهیز مورد نظر خروجی آنالوگ ولتاژی داشته باشد، باید سراغ مدل دیگری از خانواده ماژول‌های ورودی آنالوگ رفت. بنابراین کاربرد این قطعه را باید بر اساس نوع سیگنال تعریف کرد، نه صرفاً عنوان «ماژول توسعه».

قیمت ماژول ورودی آنالوگ زیمنس سری ET200 مدل 6ES7134-6GB00-0BA1

قیمت ماژول ورودی آنالوگ زیمنس سری ET200 مدل 6ES7134-6GB00-0BA1 به شرایط تأمین، موجودی و زمان استعلام بستگی دارد و برای اعلام مبلغ دقیق، استعلام به‌روز اهمیت دارد. از آنجا که این قطعه یک محصول صنعتی با کد تجاری مشخص است، هنگام استعلام باید شماره فنی کامل 6ES7134-6GB00-0BA1 اعلام شود تا محصول دقیق بررسی شود. در خرید تجهیزات اتوماسیون، تطبیق کد سفارش با دیتاشیت اهمیت زیادی دارد؛ زیرا مدل‌های مشابه ممکن است تعداد کانال، نوع سیگنال یا مشخصات متفاوتی داشته باشند. برای اطلاع از قیمت روز، شرایط فروش و موجودی می‌توانید از آزند اتوماسیون استعلام بگیرید. این مجموعه با عنوان آزند اتوماسیون و به‌عنوان فروشنده تجهیزات Siemens در تهران، امکان بررسی و ارائه اطلاعات خرید این مدل را در اختیار مشتریان قرار می‌دهد. همچنین در صورت جست‌وجوی حضوری تجهیزات اتوماسیون صنعتی، عبارت نمایندگی زیمنس در لاله‌زار نیز در بازار تجهیزات صنعتی تهران رایج است و بهتر است پیش از مراجعه، موجودی کد دقیق محصول استعلام شود.

ماژول ورودی آنالوگ زیمنس سری ET200 مدل 6ES7134-6GB00-0BA1 از آزند اتوماسیون

در جمع‌بندی، خرید ماژول ورودی آنالوگ زیمنس سری ET200 مدل 6ES7134-6GB00-0BA1 زمانی معنا پیدا می‌کند که سیستم شما به دو ورودی آنالوگ جریان برای ترانسمیترهای دو سیمه یا چهار سیمه نیاز داشته باشد. این مدل از خانواده SIMATIC ET 200SP، دارای دو ورودی، رزولوشن 16 بیت، قابلیت تشخیص خطای ماژول و سازگاری با BaseUnitهای A0 و A1 است. در مقابل، خروجی آنالوگ و پورت ارتباطی مستقل روی خود ماژول وجود ندارد؛ بنابراین انتخاب آن باید بر اساس معماری ET 200SP و نوع سیگنال تجهیزات میدان انجام شود. برای بررسی قیمت، موجودی و شرایط خرید ماژول ورودی آنالوگ زیمنس سری ET200 مدل 6ES7134-6GB00-0BA1 می‌توانید از آزند اتوماسیون استعلام بگیرید و پیش از سفارش، کد تجاری محصول را با مشخصات فنی مورد نیاز پروژه تطبیق دهید.
