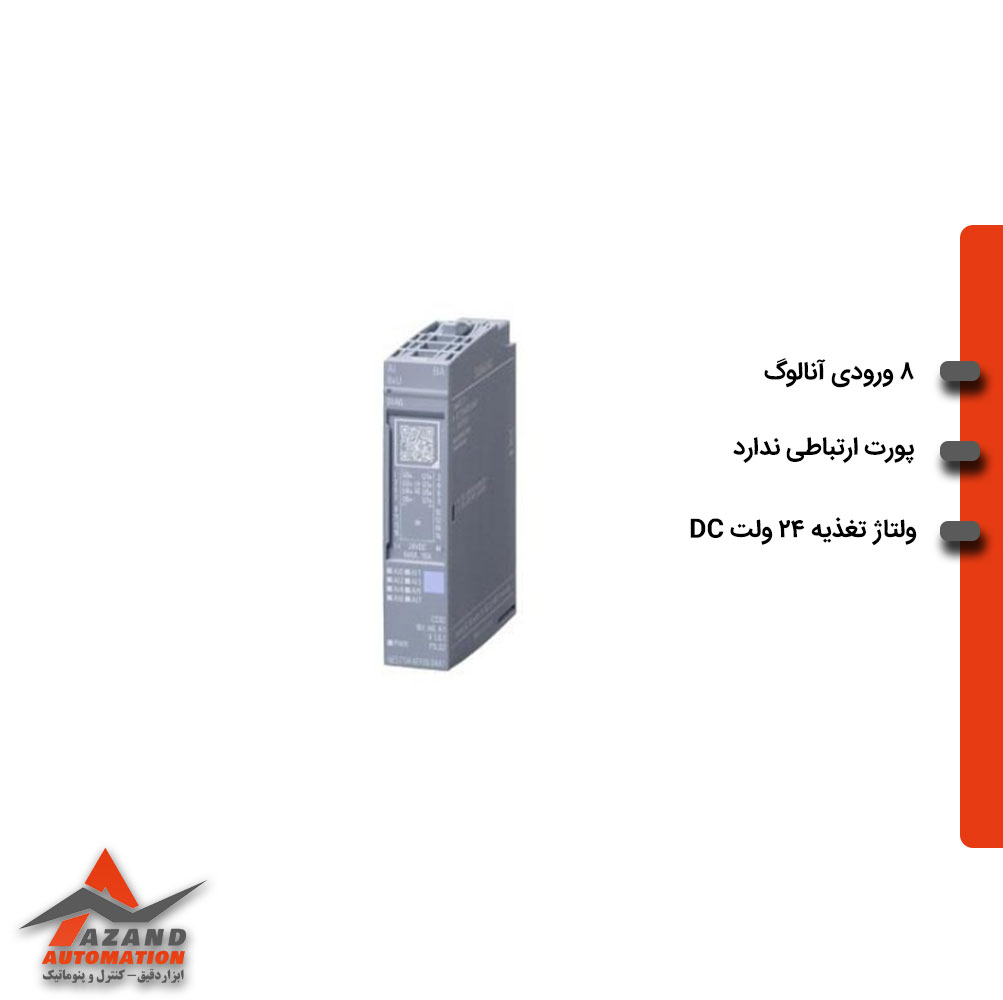

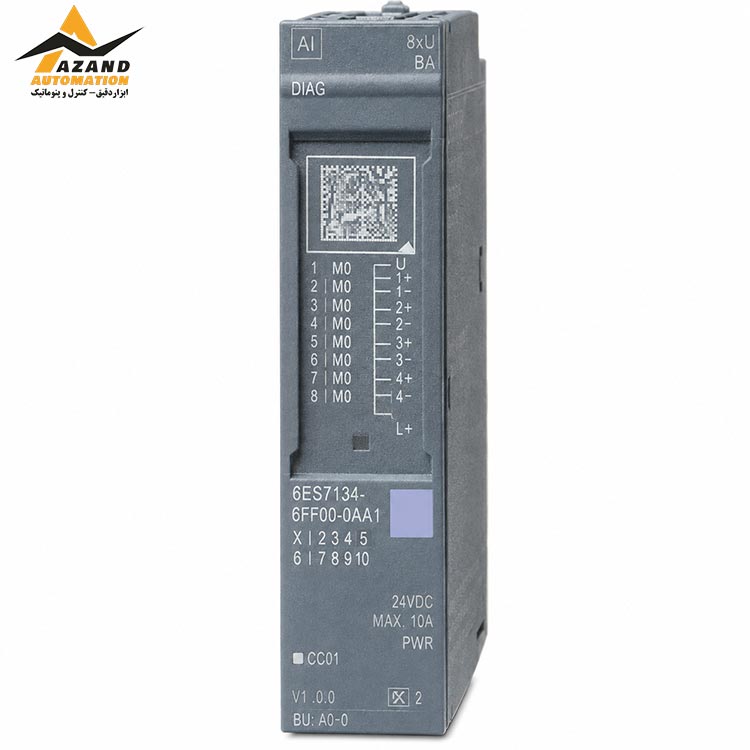

اگر قصد خرید ماژول ورودی آنالوگ زیمنس سری ET200 مدل 6ES7134-6FF00-0AA1 را دارید، بهتر است ابتدا با کار این ماژول در سیستم اتوماسیون آشنا شوید. این محصول یکی از ماژولهای ورودی آنالوگ زیمنس سری ET200 است که برای دریافت سیگنالهای ولتاژی از تجهیزات صنعتی طراحی شده و اطلاعات اندازهگیریشده را به PLC منتقل میکند. وجود ۸ کانال ورودی آنالوگ این امکان را فراهم میکند که چندین تجهیز اندازهگیری بهصورت همزمان به سیستم متصل شوند و بدون استفاده از چند کارت مجزا، فضای تابلو برق نیز بهینه باقی بماند.
این ماژول توسعه زیمنس Siemens با کد فنی 6ES7134-6FF00-0AA1 در خانواده ET200SP قرار دارد و برای پروژههایی مناسب است که دقت اندازهگیری اهمیت بالایی دارد. رزولوشن ۱۶ بیتی باعث میشود تغییرات ولتاژ با جزئیات بیشتری ثبت شوند و PLC بتواند اطلاعات دقیقتری برای اجرای برنامههای کنترلی دریافت کند. همچنین تغذیه ۲۴ ولت DC، هشت ورودی آنالوگ و پشتیبانی از اندازهگیری ولتاژ در محدودههای 0 تا 10 ولت و ±10 ولت، این ماژول را به گزینهای مناسب برای بسیاری از پروژههای صنعتی تبدیل کرده است.

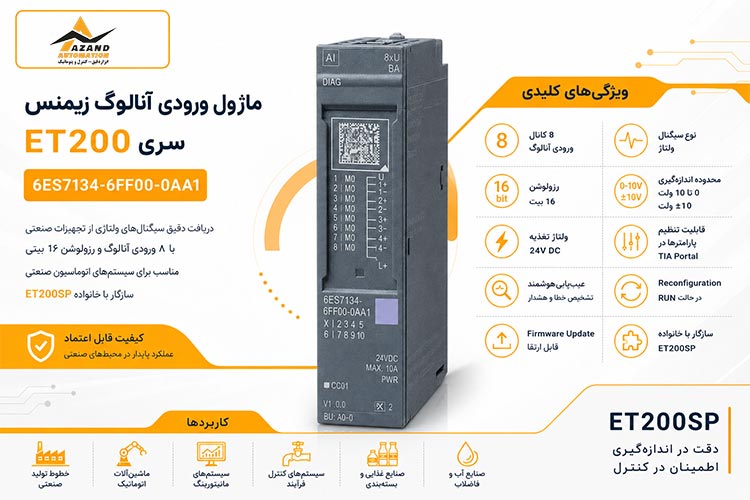

ویژگیهای ماژول ورودی آنالوگ زیمنس سری ET200 مدل 6ES7134-6FF00-0AA1
انتخاب یک کارت توسعه زیمنس سری ET200 تنها به تعداد کانالهای آن وابسته نیست. هنگام انتخاب باید عواملی مانند دقت اندازهگیری، امکانات تنظیم پارامترها، قابلیت تشخیص خطا و نوع سیگنال قابل پشتیبانی نیز بررسی شوند. این ماژول با فراهم کردن امکانات لازم برای اندازهگیری ولتاژ، امکان جمعآوری اطلاعات از تجهیزات مختلف را با دقت مناسب فراهم میکند و مدیریت دادهها را سادهتر میسازد.
علاوه بر این، قابلیت تنظیم پارامترها در محیط TIA Portal باعث میشود هر کانال متناسب با شرایط پروژه پیکربندی شود. امکان تغییر تنظیمات بدون توقف کامل سیستم، انعطاف بیشتری هنگام راهاندازی یا توسعه پروژه ایجاد میکند. مهمترین ویژگیهای این محصول عبارتاند از:
- ۸ کانال ورودی آنالوگ
- ولتاژ تغذیه 24 ولت DC
- رزولوشن 16 بیت
- مناسب برای اندازهگیری ولتاژ
- پشتیبانی از محدوده 0 تا 10 ولت
- پشتیبانی از محدوده ±10 ولت
- قابلیت تنظیم پارامترها
- امکان Firmware Update
- قابلیت Reconfiguration در حالت RUN
- پشتیبانی از دادههای شناسایی I&M
- قابلیت فعالسازی عیبیابی ماژول
- تنظیم فیلتر نرمافزاری اندازهگیری
- طراحی فشرده مناسب سری ET200SP
این ویژگیها باعث میشوند ماژول علاوه بر دریافت اطلاعات آنالوگ، مدیریت مناسبتری روی دادهها داشته باشد و فرآیند عیبیابی و نگهداری سیستم نیز با سرعت بیشتری انجام شود.
مزایای ماژول ورودی آنالوگ زیمنس سری ET200
در سیستمهای اتوماسیون صنعتی، کیفیت اطلاعات ورودی تأثیر مستقیمی بر عملکرد PLC دارد. هرچه اطلاعات با دقت بیشتری دریافت شوند، کنترل فرآیند نیز دقیقتر انجام خواهد شد. این ماژول برای دریافت سیگنالهای ولتاژی طراحی شده و امکانات لازم را برای پردازش دقیق اطلاعات فراهم میکند.
از سوی دیگر، طراحی باریک این محصول باعث میشود فضای کمتری در تابلو برق اشغال شود و سیمکشی نیز سادهتر انجام گیرد. به همین دلیل در پروژههایی که محدودیت فضا وجود دارد، استفاده از این مدل میتواند انتخاب مناسبی باشد.
- دریافت همزمان اطلاعات از ۸ کانال
- کاهش فضای اشغالشده در تابلو برق
- افزایش دقت اندازهگیری با رزولوشن ۱۶ بیت
- امکان انتخاب محدوده اندازهگیری
- کاهش زمان عیبیابی
- قابلیت تغییر تنظیمات بدون توقف کامل سیستم
- سازگاری کامل با خانواده ET200SP
- مناسب برای پروژههای کنترل و مانیتورینگ صنعتی
این مزایا باعث شده است ماژول توسعه زیمنس در صنایع مختلف از جمله خطوط تولید، ماشینآلات صنعتی و سیستمهای کنترل فرآیند کاربرد گستردهای داشته باشد.
مشخصات فنی ماژول ورودی آنالوگ زیمنس مدل 6ES7134-6FF00-0AA1
بررسی مشخصات فنی، یکی از مهمترین مراحل انتخاب یک ماژول ورودی آنالوگ زیمنس سری ET200 است. این اطلاعات کمک میکنند پیش از خرید، سازگاری محصول با نیاز پروژه بررسی شود. در جدول زیر مهمترین مشخصات فنی این محصول آورده شده است.
| مشخصه | مقدار | توضیحات |
|---|---|---|
| نام محصول | ماژول ورودی آنالوگ زیمنس سری ET200 | Analog Input Module |
| برند | Siemens | زیمنس |
| سری | ET200SP | سیستم توزیعشده I/O |
| کد تجاری | 6ES7134-6FF00-0AA1 | شماره فنی محصول |
| نوع ماژول | ورودی آنالوگ (Analog Input) | AI |
| تعداد ورودی آنالوگ | 8 کانال | AI 8xU BA |
| نوع ورودی | ولتاژ | Voltage Input |
| محدوده اندازهگیری ولتاژ | 0 تا 10 ولت، ±10 ولت | قابل تنظیم |
| رزولوشن | 16 بیت | دقت اندازهگیری بالا |
| ولتاژ تغذیه | 24 ولت DC | ولتاژ نامی |
| مصرف جریان از باس داخلی | حدود 15 میلیآمپر | از باس بکپلین |
| مصرف جریان از منبع 24 ولت | حدود 35 میلیآمپر | بسته به شرایط کاری |
| توان تلفاتی | حدود 1 وات | در شرایط نامی |
| امپدانس ورودی | 100 کیلو اهم | برای هر کانال |
| زمان تبدیل هر کانال | حدود 1.3 میلیثانیه | بسته به تنظیمات |
| زمان سیکل برای 8 کانال | حدود 10 میلیثانیه | در حالت استاندارد |
| فرکانس حذف نویز | 50/60 هرتز | قابل انتخاب |
| دقت اندازهگیری | 16 بیت | شامل بیت علامت |
| خطای عملیاتی | بسیار کم | مطابق مشخصات کارخانه |
| ایزولاسیون کانالها | ندارد | کانالها مشترک هستند |
| ایزولاسیون نسبت به باس | دارد | حفاظت بیشتر سیستم |
| تشخیص خطا (Diagnostics) | دارد | خطای سیمکشی، پارامتر و ماژول |
| آلارم تشخیصی | پشتیبانی میشود | Diagnostic Alarm |
| Firmware Update | پشتیبانی میشود | از طریق TIA Portal |
| Reconfiguration in RUN | دارد | تغییر تنظیمات بدون توقف PLC |
| پارامترگذاری | دارد | برای هر کانال بهصورت مجزا |
| فیلتر دیجیتال | قابل تنظیم | کاهش نویز سیگنال |
| دادههای شناسایی I&M | پشتیبانی میشود | Identification & Maintenance |
| کلاس حفاظتی | IP20 | مناسب نصب داخل تابلو برق |
| دمای کاری | 0 تا +60 درجه سانتیگراد | در حالت نصب استاندارد |
| دمای نگهداری | 40- تا +70 درجه سانتیگراد | بدون بهرهبرداری |
| رطوبت مجاز | تا 95٪ | بدون میعان |
| ارتفاع نصب | تا 5000 متر | با رعایت شرایط زیمنس |
| نوع نصب | روی BaseUnit سری ET200SP | نصب ریلی |
| رنگ بدنه | خاکستری | مطابق تجهیزات Siemens |
| سازگاری نرمافزاری | STEP7 و TIA Portal | نسخههای پشتیبانیشده |
| خانواده محصول | ET200SP | سیستم I/O زیمنس |
| کشور برند | آلمان | Siemens |
| کاربرد | دریافت سیگنال آنالوگ ولتاژی | اتصال سنسورها و تجهیزات اندازهگیری |
| مناسب برای | سیستمهای PLC زیمنس | پروژههای اتوماسیون صنعتی |
