ماژول ورودی دیجیتال زیمنس سری ET200

ما را به منابع منتخب خود در گوگل اضافه کنید

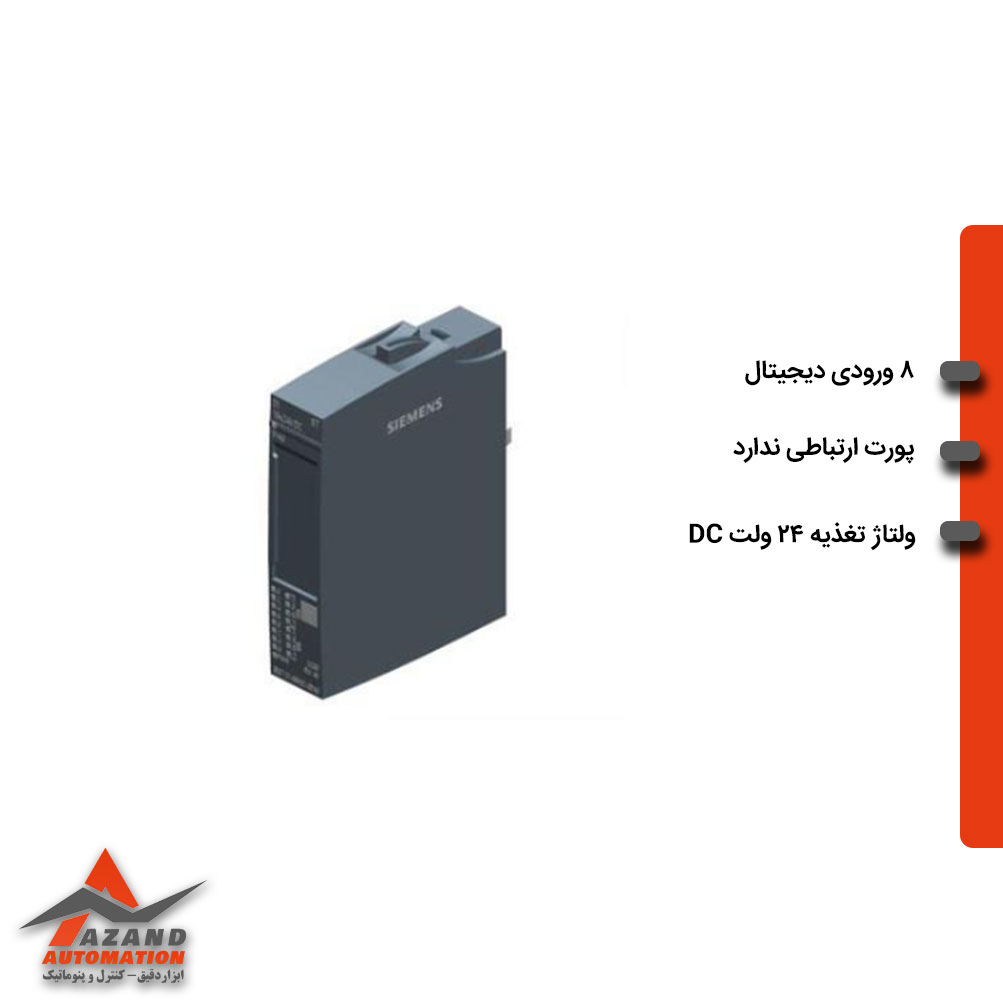

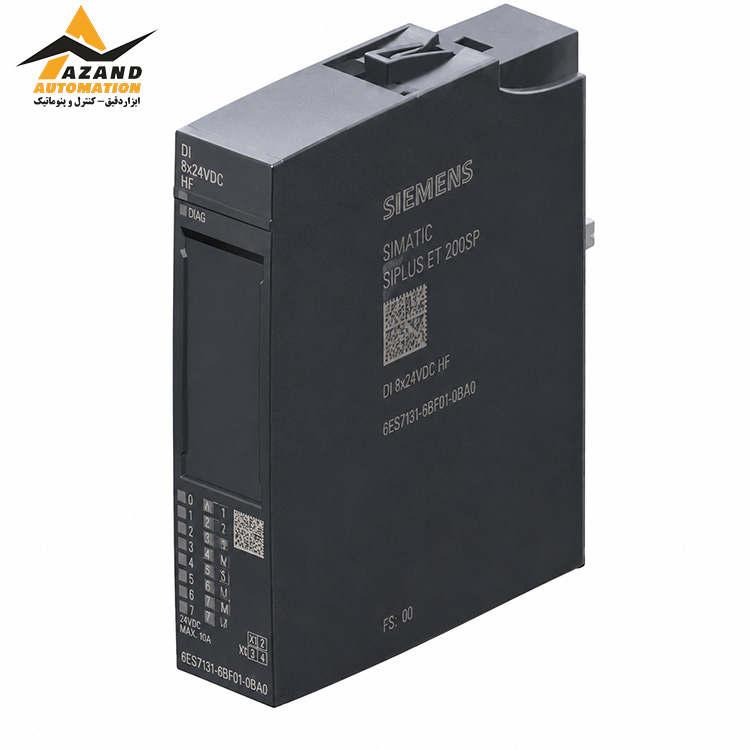

پیش از تصمیم برای خرید کارت توسعه زیمنس مدل 6ES7131-6BF01-0BA0، شناخت دقیق کاربرد این قطعه در سیستم‌های اتوماسیون صنعتی اهمیت زیادی دارد. این ماژول بخشی از خانواده ET200SP زیمنس است و وظیفه دریافت سیگنال‌های دیجیتال ورودی را در سیستم‌های توزیع‌شده I/O بر عهده می‌گیرد. در پروژه‌های صنعتی، سیگنال‌هایی مثل وضعیت سنسورها، کلیدهای فشاری یا شرایط لیمیت سوییچ‌ها باید به کنترلر اصلی منتقل شوند؛ این ماژول دقیقاً همین نقش را ایفا می‌کند و هشت کانال ورودی دیجیتال مستقل در اختیار سیستم قرار می‌دهد. طراحی جمع‌وجور آن، که در ابعاد ۱۵ در ۷۳ در ۵۸ میلی‌متر ساخته شده، امکان نصب در فضاهای محدود تابلوهای برق را فراهم می‌کند. کسانی که با پنل‌های ET200SP کار می‌کنند، این ماژول را از پرکاربردترین قطعات ورودی دیجیتال می‌شناسند، چرا که با استانداردهای IEC 61131 نوع ۳ مطابقت دارد و در انواع پیکربندی‌های PNP قابل استفاده است.

ویژگی‌های ماژول ورودی دیجیتال زیمنس سری ET200

این ماژول از نوع ورودی سینک (Sink) با خوانش P کار می‌کند، یعنی سیگنال مثبت را از سنسور دریافت و به سیستم کنترل منتقل می‌کند. تنظیم تأخیر ورودی یکی از قابلیت‌های مهم این محصول است؛ کاربر می‌تواند بسته به نوع سیگنال و سرعت فرآیند، مقدار تأخیر را از ۰.۰۵ میلی‌ثانیه تا ۲۰ میلی‌ثانیه در چند پله مشخص تنظیم کند. این ویژگی باعث می‌شود در خطوطی که سرعت پاسخ‌دهی حیاتی است، سیگنال‌های ناخواسته و پارازیت فیلتر شده و در مقابل، در فرآیندهایی که نیاز به دقت زمانی بالا دارند نیز عملکرد مناسبی ارائه شود. تغذیه انکودر داخلی این ماژول تا ۷۰۰ میلی‌آمپر جریان تأمین می‌کند و در برابر اتصال کوتاه محافظت‌شده است، به همین دلیل سنسورهای متصل به آن در برابر نوسانات جریان آسیب نمی‌بینند.

از جمله ویژگی‌های فنی این ماژول می‌توان به موارد زیر اشاره کرد:

• هشت کانال ورودی دیجیتال مستقل با ولتاژ کاری ۲۴ ولت DC
• تشخیص خطای قطع سیم (Wire Break) در هر کانال به‌صورت جداگانه
• تشخیص اتصال کوتاه در تغذیه سنسور و گزارش آن به سیستم کنترل
• قابلیت پیکربندی تأخیر ورودی در هشت سطح مختلف
• مصرف جریان حداکثر ۵۰ میلی‌آمپر و توان تلفاتی معمول ۱ وات
• وزن سبک حدود ۲۸ گرم که نصب و جابه‌جایی آن را ساده می‌کند

مجموعه این قابلیت‌ها باعث می‌شود کارت توسعه زیمنس سری ET200 هم از نظر ایمنی سیگنال و هم از نظر دقت زمان‌بندی، پاسخگوی نیاز پروژه‌های صنعتی متوسط تا سنگین باشد. تشخیص خطا در سطح هر کانال، مسیر عیب‌یابی را برای تکنسین‌های نگهداری کوتاه‌تر می‌کند و از توقف طولانی خط تولید جلوگیری می‌کند.

مزیت‌های کارت توسعه زیمنس سری ET200 و کاربرد آن در پروژه‌های صنعتی

هر یک از ویژگی‌های فنی ذکرشده در عمل به یک مزیت مشخص برای بهره‌بردار سیستم تبدیل می‌شود. برای مثال، تشخیص قطع سیم به‌صورت جداگانه در هر کانال یعنی وقتی یکی از سنسورهای خط تولید از مدار خارج شود، اپراتور بلافاصله و بدون نیاز به بررسی فیزیکی تمام کابل‌ها، کانال معیوب را شناسایی می‌کند. این ویژگی در خطوطی با تعداد زیاد سنسور، زمان تعمیر را به میزان محسوسی کاهش می‌دهد. همچنین محافظت اتصال کوتاه تغذیه انکودر باعث می‌شود در صورت بروز خطای سیم‌کشی، آسیبی به بقیه اجزای سیستم وارد نشود و فقط همان بخش خاص از مدار از کار بیفتد.

این ماژول در خطوط بسته‌بندی، دستگاه‌های تولید مواد غذایی، سیستم‌های آب و فاضلاب، پنل‌های کنترل تابلوهای برق صنعتی و ماشین‌آلات نیمه‌اتوماتیک کاربرد گسترده‌ای دارد. در یک خط بسته‌بندی معمولی، سنسورهای تشخیص محصول، کلیدهای پایان مسیر و سوییچ‌های ایمنی درب تجهیزات، همگی می‌توانند به کانال‌های این ماژول متصل شوند و وضعیت خود را به کنترلر مرکزی گزارش دهند. در ادامه می‌توانید جدول مشخصات فنی این محصول را مشاهده کنید تا با پارامترهای دقیق آن آشنا شوید.

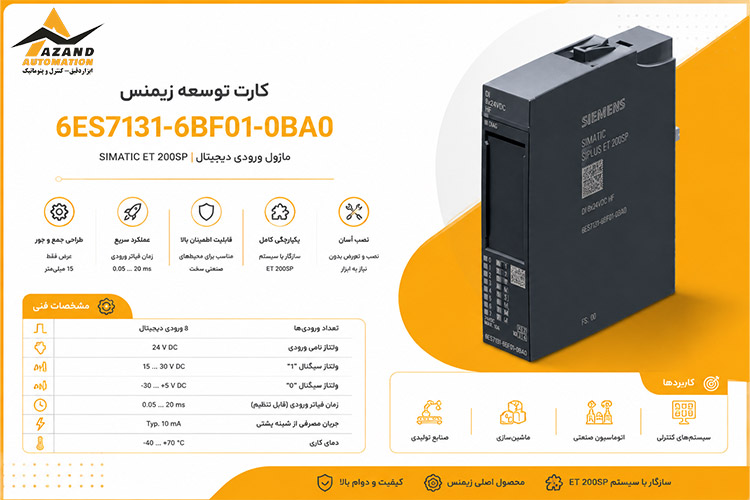

مشخصات فنی ماژول توسعه 6ES7131-6BF01-0BA0 Siemens

پیش از خرید کارت توسعه زیمنس مدل 6ES7131-6BF01-0BA0، بررسی دقیق پارامترهای فنی به انتخاب درست کمک می‌کند. این مشخصات از منبع رسمی زیمنس استخراج شده‌اند و مبنای طراحی و پیکربندی سیستم قرار می‌گیرند. جدول زیر مهم‌ترین پارامترهای الکتریکی و مکانیکی این ماژول را در کنار هم نمایش می‌دهد تا مقایسه و بررسی آن برای مهندسان طراحی ساده‌تر شود. توجه به این پارامترها، به‌ویژه تأخیر ورودی و ظرفیت تغذیه انکودر، در انتخاب صحیح برای هر پروژه نقش تعیین‌کننده دارد.

با نگاه به این جدول، مشخص می‌شود ماژول توسعه زیمنس – Siemens برای پروژه‌هایی طراحی شده که همزمان به دقت زمانی و پایداری الکتریکی نیاز دارند. طول کابل مجاز بالا نیز این امکان را می‌دهد که سنسورها در فاصله نسبتاً دور از تابلو کنترل نصب شوند، بدون آنکه کیفیت سیگنال کاهش پیدا کند.

کاربرد کارت ورودی دیجیتال زیمنس مدل 6ES7131-6BF01-0BA0

انتخاب این ماژول برای یک پروژه خاص، معمولاً به نوع سیگنال‌های موجود در آن پروژه بستگی دارد. از آنجا که این محصول با پیکربندی PNP و استاندارد IEC 61131 نوع ۳ سازگار است، در طیف وسیعی از تجهیزات صنعتی رایج در ایران و دنیا قابل استفاده می‌شود. مهندسان طراحی تابلو برق، هنگام انتخاب ماژول ورودی، به تعداد کانال، سرعت پاسخ و قابلیت تشخیص خطا توجه ویژه‌ای دارند و این محصول در هر سه معیار پاسخ مناسبی ارائه می‌دهد. فهرست زیر برخی از رایج‌ترین کاربردهای این ماژول را نشان می‌دهد.

• اتصال سنسورهای القایی و خازنی در خطوط تولید صنعتی
• دریافت سیگنال کلیدهای پایان مسیر (Limit Switch) در ماشین‌آلات
• مانیتورینگ وضعیت درب‌های ایمنی و کلیدهای اضطراری
• جمع‌آوری سیگنال از شناورهای سطح مخازن در صنایع آب و فاضلاب
• اتصال دکمه‌های فرمان و سوییچ‌های انتخاب حالت در پنل‌های اپراتوری

پس از اتصال این کانال‌ها به تجهیزات میدانی، داده‌ها از طریق باس داخلی ET200SP به کنترلر اصلی PLC منتقل می‌شوند و برنامه‌نویسی آن‌ها در نرم‌افزار TIA Portal یا STEP 7 انجام می‌گیرد.

قیمت کارت توسعه زیمنس مدل 6ES7131-6BF01-0BA0 از آزند اتوماسیون

قیمت این ماژول بر اساس نرخ ارز، موجودی انبار و شرایط تأمین از نمایندگی زیمنس در تهران متغیر است و برای دریافت آخرین قیمت باید از آزند اتوماسیون استعلام گرفت. آزند اتوماسیون به‌عنوان یکی از تأمین‌کنندگان محصولات زیمنس، اطلاعات به‌روز درباره موجودی و زمان تحویل این ماژول را در اختیار مشتریان قرار می‌دهد. با توجه به نوسانات بازار قطعات صنعتی، تماس مستقیم و ثبت درخواست استعلام، دقیق‌ترین راه برای دریافت قیمت واقعی این محصول است. کارشناسان فروش با بررسی نیاز پروژه، در انتخاب مدل مناسب از میان محصولات مشابه سری ET200SP نیز راهنمایی لازم را ارائه می‌دهند.

خرید ماژول توسعه زیمنس مدل 6ES7131-6BF01-0BA0

کارت توسعه زیمنس مدل 6ES7131-6BF01-0BA0 با هشت کانال ورودی دیجیتال، تشخیص خطای مستقل در هر کانال و قابلیت تنظیم تأخیر ورودی، گزینه‌ای مناسب برای پروژه‌هایی است که به دریافت دقیق و ایمن سیگنال‌های دیجیتال نیاز دارند. ابعاد کوچک، وزن سبک و سازگاری با استاندارد IEC 61131 نوع ۳، نصب و پیکربندی این ماژول را در انواع تابلوهای برق صنعتی ساده می‌کند. برای خرید کارت توسعه زیمنس مدل 6ES7131-6BF01-0BA0، فروشگاه آزند اتوماسیون به‌عنوان نمایندگی زیمنس در لاله زار، امکان استعلام قیمت، بررسی موجودی و مشاوره فنی پیش از خرید را در اختیار مشتریان قرار می‌دهد.
