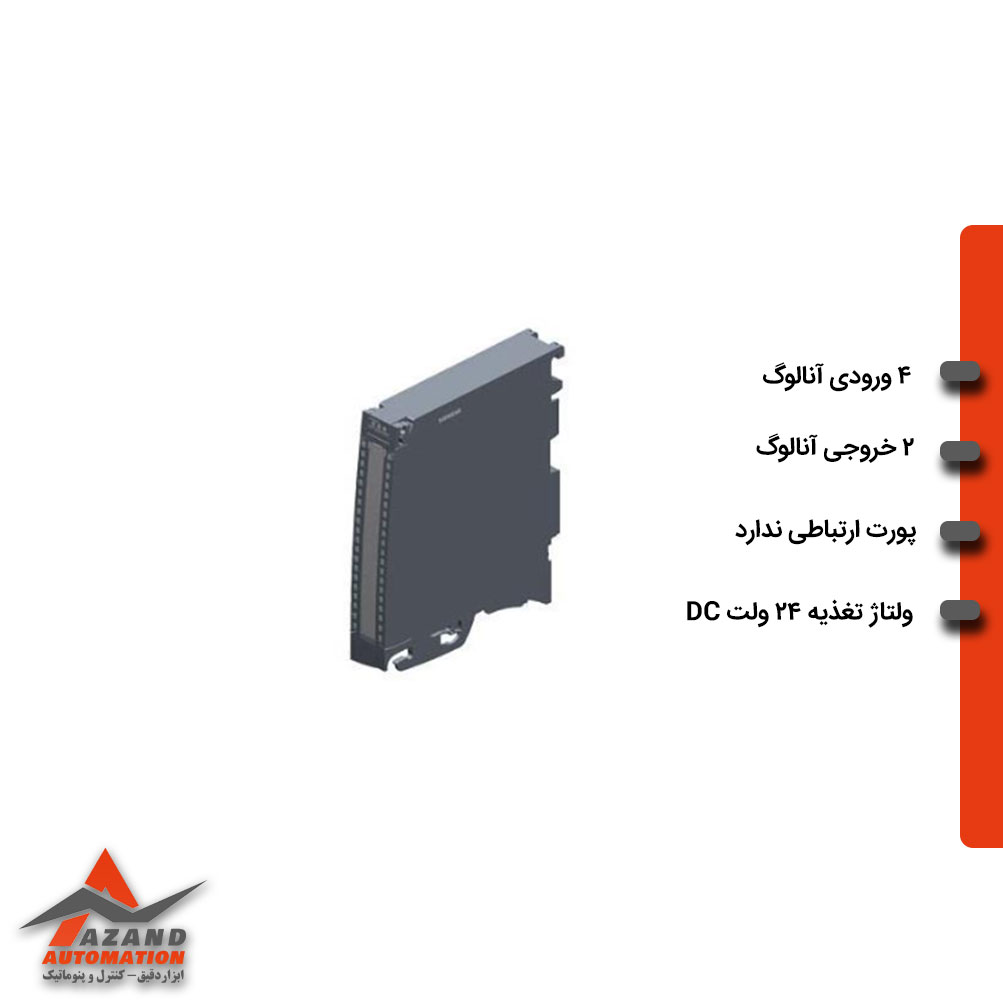

در بسیاری از پروژههای اتوماسیون صنعتی، یک ماژول باید هم سیگنالهای ورودی را بخواند و هم فرمان خروجی صادر کند. ماژول توسعه آنالوگ زیمنس سری S7-1500 مدل 6ES7534-7QE00-0AB0 دقیقاً برای همین نیاز طراحی شده و چهار کانال ورودی و دو کانال خروجی را در یک بدنه واحد جمع کرده است. این ترکیب باعث میشود تعداد ماژولهای مورد نیاز روی ریل کاهش پیدا کند و فضای تابلو برق بهتر مدیریت شود. زیرا کنترلر شما بهجای استفاده از دو ماژول جداگانه برای ورودی و خروجی، تنها یک ماژول توسعه زیمنس – Siemens را در اختیار دارد که هر دو وظیفه را همزمان انجام میدهد.

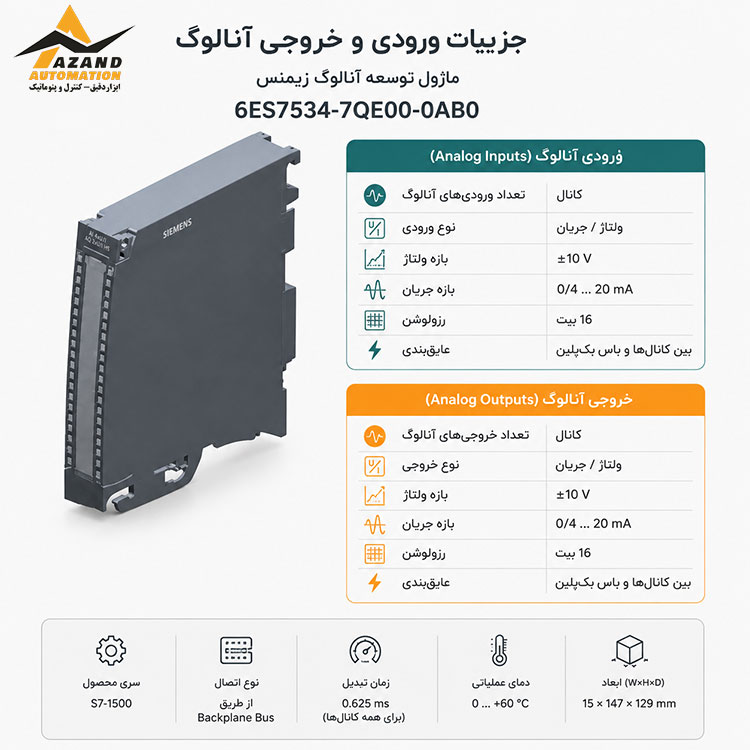

ویژگیهای ماژول ورودی خروجی آنالوگ زیمنس مدل 6ES7534-7QE00-0AB0
هر کدام از چهار ورودی این ماژول توسعه میتواند ولتاژ، جریان، مقاومت، RTD یا ترموکوپل را بخواند و این انتخاب برای هر کانال بهصورت جداگانه در نرمافزار STEP 7 TIA Portal تنظیم میشود. دو خروجی موجود نیز ولتاژ یا جریان استاندارد صنعتی تولید میکنند و به همین دلیل میتوان آنها را مستقیم به شیر برقی، درایو یا نمایشگر آنالوگ وصل کرد. دقت اندازهگیری روی 16 بیت تنظیم شده و خطای کلی اندازهگیری از 0.3 درصد فراتر نمیرود، عددی که برای اغلب کاربردهای صنعتی کفایت میکند.
- چهار ورودی آنالوگ با پشتیبانی از ولتاژ، جریان، مقاومت، RTD و ترموکوپل
- دو خروجی آنالوگ با پشتیبانی از ولتاژ و جریان استاندارد
- دقت اندازهگیری 16 بیت با خطای حداکثر 0.3 درصد
- وقفه سختافزاری برای واکنش سریع به تغییر سیگنال
- تشخیص خطا و مقدار جایگزین در صورت قطع سیگنال
- امکان پیکربندی مجدد و کالیبراسیون در حالت اجرا (RUN)
این مجموعه ویژگیها نشان میدهد ماژول توسعه زیمنس سری S7-1500 صرفاً یک مبدل سیگنال ساده نیست، بلکه واحدی است که خطا را تشخیص میدهد و بدون توقف خط تولید، عملیات پیکربندی را میپذیرد.
مزیتهای ماژول توسعه آنالوگ زیمنس سری S7-1500 مدل 6ES7534-7QE00-0AB0
وقتی یک ماژول هم ورودی میخواند و هم خروجی صادر میکند، مزیتهای آن را باید در کاهش پیچیدگی تابلو و سرعت واکنش سیستم جستجو کرد. این مزیتها عبارتاند از:
- کاهش تعداد ماژولهای مورد نیاز روی ریل، چون ورودی و خروجی در یک بدنه جمع شدهاند
- اتصال مستقیم انواع سنسور دما (RTD و ترموکوپل) بدون نیاز به مبدل جداگانه
- واکنش سریعتر به تغییر سیگنال به کمک وقفه سختافزاری، بدون تأخیر در اسکن PLC
- ادامه کار خط تولید در زمان خطای سنسور، با استفاده از مقدار جایگزین قابل تنظیم
- تغییر پارامترهای کانال بدون خاموش کردن سیستم، در حالت RUN
این مزیتها را میتوان در یک مخزن ذخیرهسازی مواد شیمیایی بهخوبی دید. سنسور RTD داخل مخزن دما را میخواند، همان ماژول این مقدار را دریافت میکند و بلافاصله فرمان خروجی را برای تنظیم شیر گرمایش صادر میکند، بدون آنکه نیاز به ماژول دوم یا کارت واسط باشد. در محیطهایی مثل خطوط بستهبندی، اتاقهای تصفیه آب یا سیستمهای تهویه صنعتی نیز همین الگو تکرار میشود؛ یک حلقه کنترل کامل، تنها با یک ماژول توسعه.

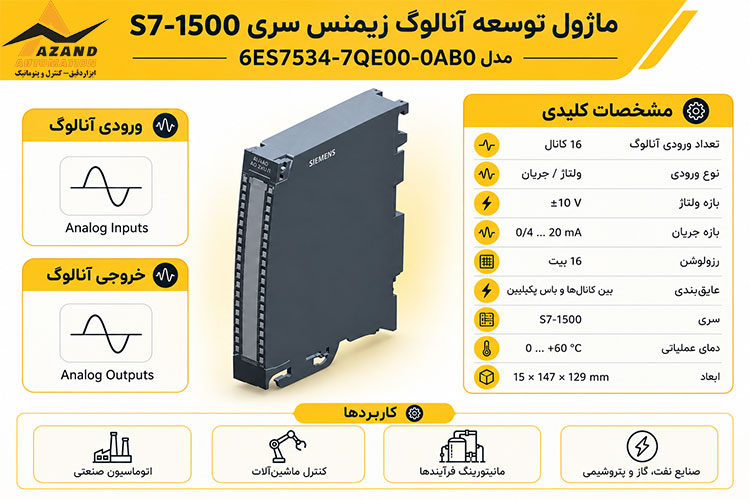

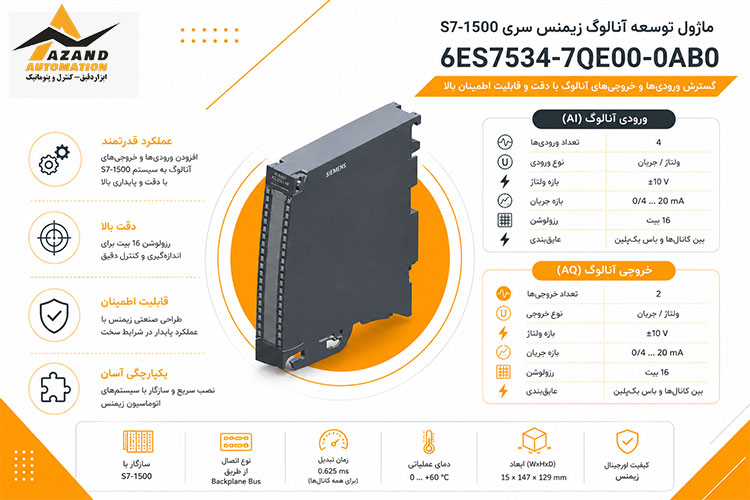

مشخصات فنی ماژول ورودی خروجی آنالوگ زیمنس سری S7-1500 مدل 6ES7534-7QE00-0AB0
مشخصات فنی این ماژول نشان میدهد طراحی آن برای کار مداوم در محیط صنعتی انجام شده است. ولتاژ تغذیه روی 24 ولت DC تنظیم شده و محدوده مجاز کار از 20.4 تا 28.8 ولت را پوشش میدهد، بنابراین نوسانهای معمول برق تابلو مشکلی برای آن ایجاد نمیکند. جریان مصرفی پایین این ماژول نیز باعث میشود بار اضافی روی منبع تغذیه اصلی ریل قرار نگیرد. در ادامه میتوانید جدول مشخصات فنی این ماژول را مشاهده کنید.
| بخش | پارامتر | مشخصات |
|---|---|---|
| اطلاعات عمومی | برند | Siemens |
| اطلاعات عمومی | سری | SIMATIC S7-1500 |
| اطلاعات عمومی | خانواده محصول | SM 534 Analog Input/Output Modules |
| اطلاعات عمومی | شماره سفارش | 6ES7534-7QE00-0AB0 |
| اطلاعات عمومی | نوع محصول | AI 4x U/I/R/RTD/TC / AQ 2x U/I ST |
| ورودی آنالوگ | تعداد ورودی | 4 کانال |
| ورودی آنالوگ | نوع ورودی | ولتاژ / جریان / مقاومت / RTD / ترموکوپل (TC) |
| ورودی آنالوگ | نحوه گروهبندی کانالها | 4 کانال در یک گروه 4تایی |
| ورودی آنالوگ | رزولوشن | حداکثر 16 بیت |
| ورودی آنالوگ | دقت | 0.3٪ |
| ورودی آنالوگ | تشخیص خطا | دارای قابلیت Diagnostics |
| ورودی آنالوگ | وقفه سختافزاری | دارد |
| ورودی آنالوگ | ولتاژ Common Mode | حدود 10 ولت |
| خروجی آنالوگ | تعداد خروجی | 2 کانال |
| خروجی آنالوگ | نوع خروجی | ولتاژ / جریان |
| خروجی آنالوگ | نحوه گروهبندی کانالها | 2 کانال در یک گروه 2تایی |
| خروجی آنالوگ | رزولوشن | 16 بیت |
| خروجی آنالوگ | حداکثر جریان خروجی | 20 میلیآمپر |
| خروجی آنالوگ | حفاظت اتصال کوتاه خروجی ولتاژ | دارد |
| خروجی آنالوگ | محدوده خروجی ولتاژ | 0 تا 10V، 1 تا 5V، 10- تا 10+ ولت |
| خروجی آنالوگ | محدوده خروجی جریان | 0 تا 20mA، 4 تا 20mA، 20- تا 20+ میلیآمپر |
| خروجی آنالوگ | مقدار جایگزین (Substitute Value) | دارد |
| خروجی آنالوگ | تشخیص خطا | دارد |
| تغذیه | ولتاژ نامی | 24V DC |
| تغذیه | محدوده مجاز ولتاژ | 20.4 تا 28.8V DC |
| تغذیه | حفاظت در برابر پلاریته معکوس | دارد |
| نرمافزار | قابلیت بهروزرسانی Firmware | دارد |
| نرمافزار | پشتیبانی از I&M Data | دارد؛ I&M0 تا I&M3 |
| نرمافزار | پیکربندی با TIA Portal | از V13 / V13.0.2 |
| نرمافزار | قابلیت Reparameterization در حالت RUN | دارد |
| نرمافزار | کالیبراسیون در حالت RUN | دارد |
| نصب و اتصال | نوع اتصال | از طریق Backplane Bus |
| نصب و اتصال | کانکتور جلویی | Push-in Front Connector |
| نصب و اتصال | تجهیزات همراه | کانکتور Push-in، المان تغذیه، براکت شیلد و ترمینال شیلد |
| ساختار | عرض ماژول | 25 میلیمتر |
| وزن | وزن خالص | حدود 0.424 کیلوگرم |
| وضعیت محصول | وضعیت چرخه عمر | PM300: Active Product |
همانطور که در جدول بالا مشخص است، اکثر پارامترهای این ماژول توسعه زیمنس سری S7-1500 بهگونهای انتخاب شدهاند که نصب و راهاندازی آن ساده باشد. تنظیم هر کانال بهصورت جداگانه در نرمافزار نیز به این معنا است که تغییر نوع سنسور، نیازی به تعویض سختافزار ندارد.
کاربرد ماژول توسعه آنالوگ زیمنس مدل 6ES7534-7QE00-0AB0
کاربرد ماژول توسعه آنالوگ زیمنس در پروژههایی معنا پیدا میکند که سیستم هم نیاز به خواندن دما یا فشار دارد و هم باید فرمان تنظیم آن مقدار را صادر کند. از خطوط تولید غذایی گرفته تا نیروگاههای کوچک، این الگو تکرار میشود. در ادامه چند نمونه از کاربردهای رایج این ماژول فهرست شده است:
- کنترل دما در کورهها و مخازن با استفاده از ورودی RTD و ترموکوپل
- تنظیم فشار خطوط هوای فشرده از طریق حلقه جریان ۴ تا ۲۰ میلیآمپر
- کنترل سطح مخازن ذخیرهسازی با سنسورهای آنالوگ
- تنظیم دور موتور یا درایو از طریق خروجی ولتاژ یا جریان
- پایش و کنترل سیستمهای تهویه و سرمایش صنعتی
در تمام این کاربردها، وجود ورودی و خروجی روی یک ماژول باعث میشود حلقه کنترل کوتاهتر و پاسخ سیستم سریعتر شود. همین موضوع، این ماژول توسعه را برای پروژههایی با فضای محدود روی ریل، انتخاب مناسبی میکند.
قیمت ماژول توسعه آنالوگ زیمنس سری S7-1500 6ES7534-7QE00-0AB0
قیمت ماژول توسعه آنالوگ زیمنس سری S7-1500 مدل 6ES7534-7QE00-0AB0 بسته به موجودی انبار، نرخ ارز و شرایط خرید (تکی یا عمده) تغییر میکند و به همین دلیل اعلام یک عدد ثابت، معمولاً واقعیت بازار را منعکس نمیکند. برای دریافت قیمت دقیق و بهروز، بهترین راه ثبت استعلام قیمت از آزند اتوماسیون است؛ کارشناسان فروش با بررسی موجودی لحظهای، قیمت نهایی را در کوتاهترین زمان اعلام میکنند. این استعلام هیچ هزینهای ندارد و برای پروژههای با تیراژ بالا، امکان مذاکره روی قیمت نیز وجود دارد. کافی است مشخصات مورد نیاز پروژه خود را در فرم استعلام وارد کنید تا پاسخ دقیق دریافت شود. این روش، ریسک خرید با قیمت نادرست را نیز از بین میبرد.
خرید ماژول ورودی خروجی آنالوگ زیمنس سری S7-1500 مدل 6ES7534-7QE00-0AB0
خرید ماژول توسعه آنالوگ زیمنس سری S7-1500 مدل 6ES7534-7QE00-0AB0 زمانی به انتخاب درستی تبدیل میشود که پروژه شما به یک ماژول ترکیبی ورودی-خروجی با دقت ۱۶ بیتی و امکان تشخیص خطا نیاز داشته باشد. آزند اتوماسیون، بهعنوان نمایندگی زیمنس در لالهزار و نمایندگی زیمنس در تهران، این ماژول را همراه با سایر قطعات سری S7-1500 و CPUهای مرتبط عرضه میکند و امکان استعلام قیمت و بررسی موجودی را در اختیار مشتریان قرار میدهد. تیم فنی این مجموعه، پیش از خرید، در انتخاب نوع خروجی و سنسور متناسب با پروژه نیز راهنمایی لازم را ارائه میدهد.
