ماژول خروجی آنالوگ زیمنس سری S7-1500 مدل 6ES7532-5HD00-0AB0

ما را به منابع منتخب خود در گوگل اضافه کنید

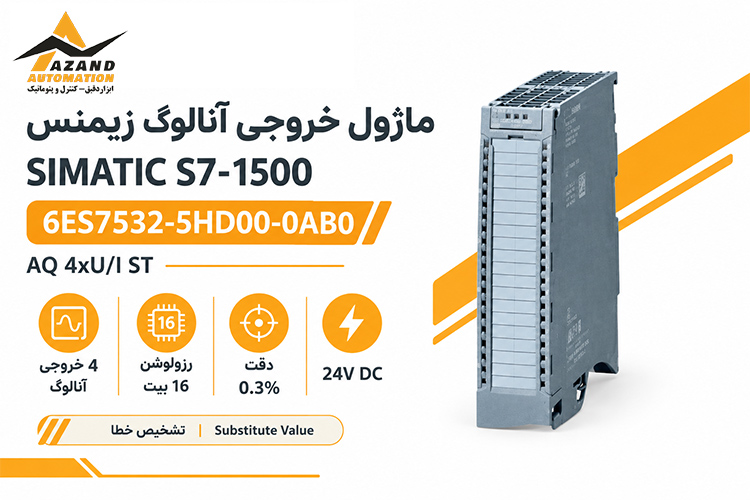

برای توسعه بخش خروجی آنالوگ یک سیستم PLC، صرفاً تعداد کانال‌ها اهمیت ندارد؛ نوع سیگنال، دقت تبدیل و شیوه ارتباط با تجهیزات کنترلی نیز باید با نیاز پروژه هماهنگ باشد. خرید ماژول خروجی آنالوگ زیمنس سری S7-1500 مدل 6ES7532-5HD00-0AB0 برای پروژه‌هایی مطرح است که به چهار خروجی آنالوگ در ساختار SIMATIC S7-1500 نیاز دارند. این تجهیز در خانواده ماژول‌های خروجی آنالوگ SM 532 قرار می‌گیرد و برای تولید سیگنال‌های آنالوگ مورد استفاده در مدار کنترل طراحی شده است. زیمنس این مدل را با عنوان AQ 4xU/I ST معرفی می‌کند؛ یعنی چهار کانال خروجی دارد و می‌تواند سیگنال ولتاژی یا جریانی را در اختیار مدار مربوط قرار دهد.

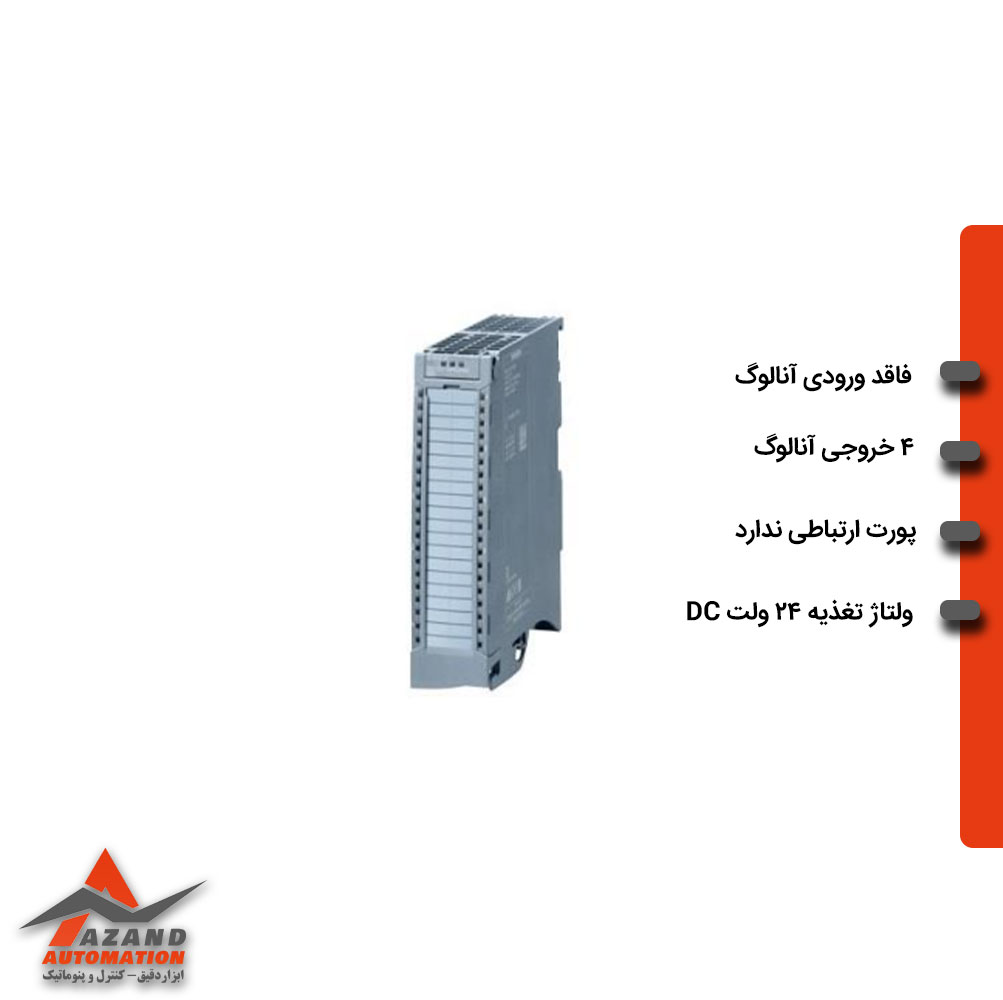

ویژگی‌های ماژول خروجی آنالوگ زیمنس سری S7-1500 مدل 6ES7532-5HD00-0AB0

مهم‌ترین ویژگی‌های فنی این ماژول توسعه زیمنس سری S7-1500 عبارت‌اند از:

• دارای ۴ خروجی آنالوگ
• فاقد ورودی آنالوگ
• پشتیبانی از خروجی ولتاژی و جریانی
• وضوح ۱۶ بیت
• دقت ۰٫۳ درصد
• تغذیه نامی ۲۴ ولت DC
• دارای حفاظت اتصال کوتاه برای خروجی ولتاژ
• امکان تشخیص خطا و استفاده از مقدار جایگزین
• قابلیت پیکربندی از طریق STEP 7 و TIA Portal
• قرارگیری در خانواده ماژول‌های خروجی آنالوگ SM 532
• کد تجاری 6ES7532-5HD00-0AB0

در اینجا یک نکته مهم وجود دارد: چهار خروجی به معنی چهار ورودی نیست. این مدل برای ارسال سیگنال آنالوگ از PLC به تجهیزات بیرونی ساخته شده است و ورودی آنالوگ ندارد. بنابراین اگر پروژه به دریافت سیگنال از سنسورها نیاز داشته باشد، باید در کنار آن از ماژول ورودی مناسب استفاده شود. همین تفکیک ساده، هنگام انتخاب ماژول توسعه زیمنس – Siemens از اشتباه در خرید جلوگیری می‌کند.

مزیت های ماژول توسعه آنالوگ زیمنس سری S7-1500 مدل 6ES7532-5HD00-0AB0

یکی از مزیت‌های اصلی این مدل، ترکیب چهار خروجی آنالوگ در یک ماژول است. در پروژه‌ای که PLC باید چند مقدار کنترلی را به‌صورت آنالوگ ارسال کند، وجود چهار کانال در یک تجهیز باعث می‌شود ساختار خروجی‌ها مشخص‌تر باشد. پشتیبانی از سیگنال‌های ولتاژی و جریانی نیز کمک می‌کند ماژول با انواع مختلف مدارهای کنترلی مورد استفاده قرار گیرد. زیمنس برای این مدل قابلیت‌هایی مانند تشخیص خطا و مقدار جایگزین را نیز در نظر گرفته است که در طراحی و مدیریت سیستم کنترل اهمیت دارند. از نظر محل استفاده، این ماژول توسعه بیشتر برای تابلوهای کنترل و سامانه‌هایی مناسب است که هسته کنترلی آن‌ها بر پایه S7-1500 ساخته شده و به چند کانال خروجی آنالوگ احتیاج دارند. برای نمونه، زمانی که کنترلر باید مقدار خروجی مشخصی را به یک تجهیز دارای ورودی ولتاژی یا جریانی ارسال کند، استفاده از خروجی آنالوگ امکان انتقال این فرمان را فراهم می‌کند. همچنین وجود چهار کانال باعث می‌شود هر خروجی برای یک مسیر کنترلی مجزا در نظر گرفته شود و سیم‌بندی و پیکربندی پروژه ساختار مشخص‌تری داشته باشد.

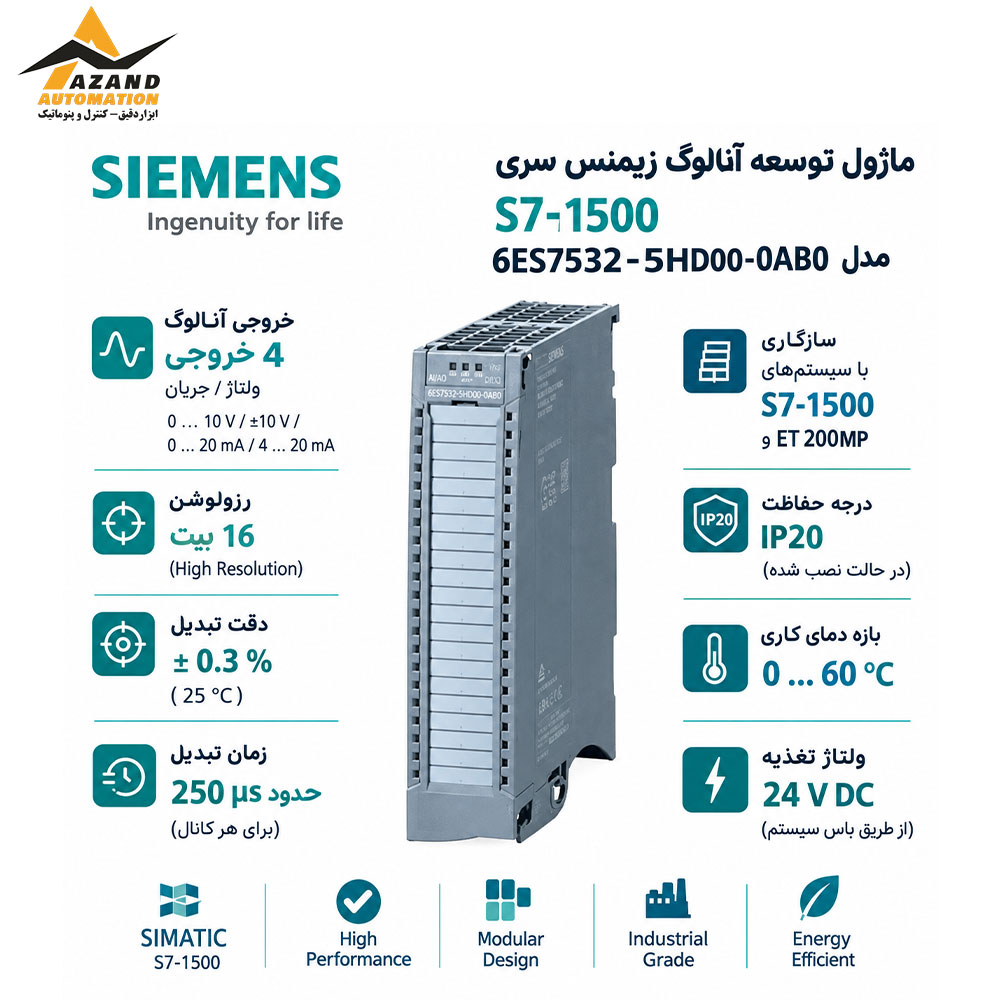

مشخصات فنی ماژول خروجی آنالوگ زیمنس سری S7-1500 مدل 6ES7532-5HD00-0AB0

برای انتخاب ماژول توسعه زیمنس سری S7-1500 بهتر است مشخصات فنی در کنار نیاز واقعی پروژه بررسی شود. در این مدل، چهار خروجی آنالوگ در اختیار PLC قرار می‌گیرد و تغذیه نامی ماژول ۲۴ ولت DC است. زیمنس برای خروجی‌ها محدوده‌های ولتاژی و جریانی مشخصی ارائه کرده است؛ بنابراین انتخاب آن باید بر اساس نوع سیگنال مورد نیاز تجهیز متصل انجام شود. جدول زیر مهم‌ترین اطلاعات فنی این مدل را به‌صورت خلاصه نشان می‌دهد.

کاربرد ماژول خروجی آنالوگ زیمنس سری S7-1500 مدل 6ES7532-5HD00-0AB0

کاربرد اصلی این مدل، فراهم‌کردن خروجی آنالوگ برای سیستم‌های مبتنی بر SIMATIC S7-1500 است. چهار کانال خروجی اجازه می‌دهند چند فرمان آنالوگ به‌صورت مجزا از PLC خارج شوند. وجود دو نوع خروجی ولتاژی و جریانی نیز باعث می‌شود طراح سیستم بتواند نوع سیگنال را متناسب با ورودی تجهیز مقصد انتخاب کند.

برخی کاربردهای این ماژول عبارت‌اند از:

• ارسال سیگنال آنالوگ از PLC به تجهیزات کنترلی
• ایجاد چهار کانال خروجی آنالوگ در سیستم S7-1500
• استفاده در مدارهایی با خروجی ۰ تا ۱۰ ولت
• استفاده در مدارهایی با سیگنال ۴ تا ۲۰ میلی‌آمپر
• کنترل تجهیزاتی که فرمان آنالوگ دریافت می‌کنند
• توسعه بخش خروجی آنالوگ تابلوهای اتوماسیون
• استفاده در پروژه‌های صنعتی مبتنی بر PLC زیمنس S7-1500

در انتخاب کاربرد باید به نوع ورودی تجهیز مقصد نیز توجه شود. برای مثال، اگر تجهیز مورد نظر فرمان ۴ تا ۲۰ میلی‌آمپر دریافت می‌کند، خروجی جریان ماژول مورد استفاده قرار می‌گیرد؛ اگر ورودی تجهیز بر مبنای ولتاژ باشد، یکی از محدوده‌های ولتاژی قابل پشتیبانی انتخاب می‌شود. به این ترتیب، کاربرد واقعی ماژول از روی نیاز مدار مشخص می‌شود، نه صرفاً تعداد کانال‌های آن.

قیمت ماژول خروجی آنالوگ زیمنس سری S7-1500 مدل 6ES7532-5HD00-0AB0

قیمت ماژول خروجی آنالوگ زیمنس سری S7-1500 مدل 6ES7532-5HD00-0AB0 می‌تواند بر اساس شرایط تأمین، موجودی و وضعیت بازار تغییر کند؛ بنابراین ارائه یک عدد ثابت بدون استعلام، اطلاعات دقیقی برای تصمیم خرید ایجاد نمی‌کند. از طرف دیگر، برای تجهیزات اتوماسیون صنعتی، تطبیق کد فنی محصول با نیاز پروژه اهمیت زیادی دارد و بهتر است پیش از ثبت سفارش، مشخصات مدل بررسی شود.

برای اطلاع از قیمت روز، موجودی و شرایط تأمین می‌توانید از آزند اتوماسیون استعلام بگیرید. در صورت نیاز به تأمین تجهیزات اتوماسیون صنعتی، بررسی دقیق کد محصول پیش از خرید کمک می‌کند مدل مناسب با پروژه انتخاب شود. آزند اتوماسیون همچنین می‌تواند مرجع استعلام برای محصولات زیمنس (Siemens) باشد؛ به‌ویژه زمانی که خریدار به دنبال نمایندگی زیمنس در لاله‌زار و تأمین تجهیزات مرتبط با اتوماسیون صنعتی است.

ماژول توسعه آنالوگ زیمنس سری S7-1500 مدل 6ES7532-5HD00-0AB0

اگر پروژه شما به ماژول توسعه آنالوگ زیمنس سری S71500  با چهار خروجی آنالوگ نیاز دارد، خرید ماژول خروجی آنالوگ زیمنس سری S7-1500 مدل 6ES7532-5HD00-0AB0 باید بر اساس تعداد کانال، نوع سیگنال خروجی و مشخصات تجهیز مقصد انجام شود. این مدل با چهار خروجی آنالوگ، وضوح ۱۶ بیت، دقت ۰٫۳ درصد و تغذیه ۲۴ ولت DC، برای توسعه بخش خروجی آنالوگ سیستم‌های S7-1500 طراحی شده است.
