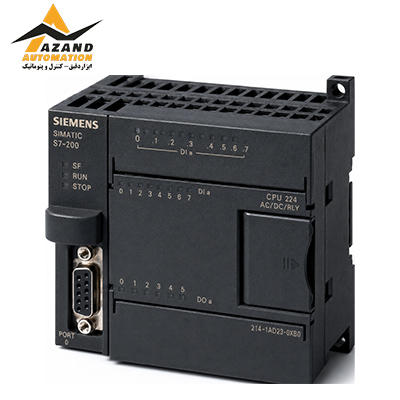

پی ال سی CPU 224 زیمنس مدل 6ES7214-1AD23-0XB0

ما را به منابع منتخب خود در گوگل اضافه کنید

انتخاب یک کنترلر صنعتی مناسب، نقطه شروع هر پروژه اتوماسیون است. کنترلری که هم توان پردازش کافی داشته باشد و هم امکان توسعه در آینده را از کاربر نگیرد. خرید پی ال سی CPU 224 زیمنس مدل 6ES7214-1AD23-0XB0 دقیقاً همین نیاز را پوشش می‌دهد؛ واحدی فشرده از خانواده SIMATIC S7-200 که تغذیه آن به‌صورت DC طراحی شده و ۱۴ ورودی دیجیتال به همراه ۱۰ خروجی ترانزیستوری در اختیار کاربر می‌گذارد. حافظه برنامه ۸ تا ۱۲ کیلوبایت و حافظه داده ۸ کیلوبایت، فضای کافی برای اجرای اکثر برنامه‌های کنترلی سطح متوسط را فراهم می‌کند. نکته مهم دیگر، قابلیت گسترش از طریق پروفی‌باس DP است که مسیر اتصال به شبکه‌های صنعتی بزرگ‌تر را باز می‌گذارد. زیمنس (Siemens) این مدل را به‌عنوان قطعه یدکی (Spare Part) برای پروژه‌های در حال بهره‌برداری یا تعمیرات معرفی کرده، به این معنا که هدف اصلی آن، جایگزینی یا تکمیل سیستم‌های موجود مبتنی بر S7-200 است.

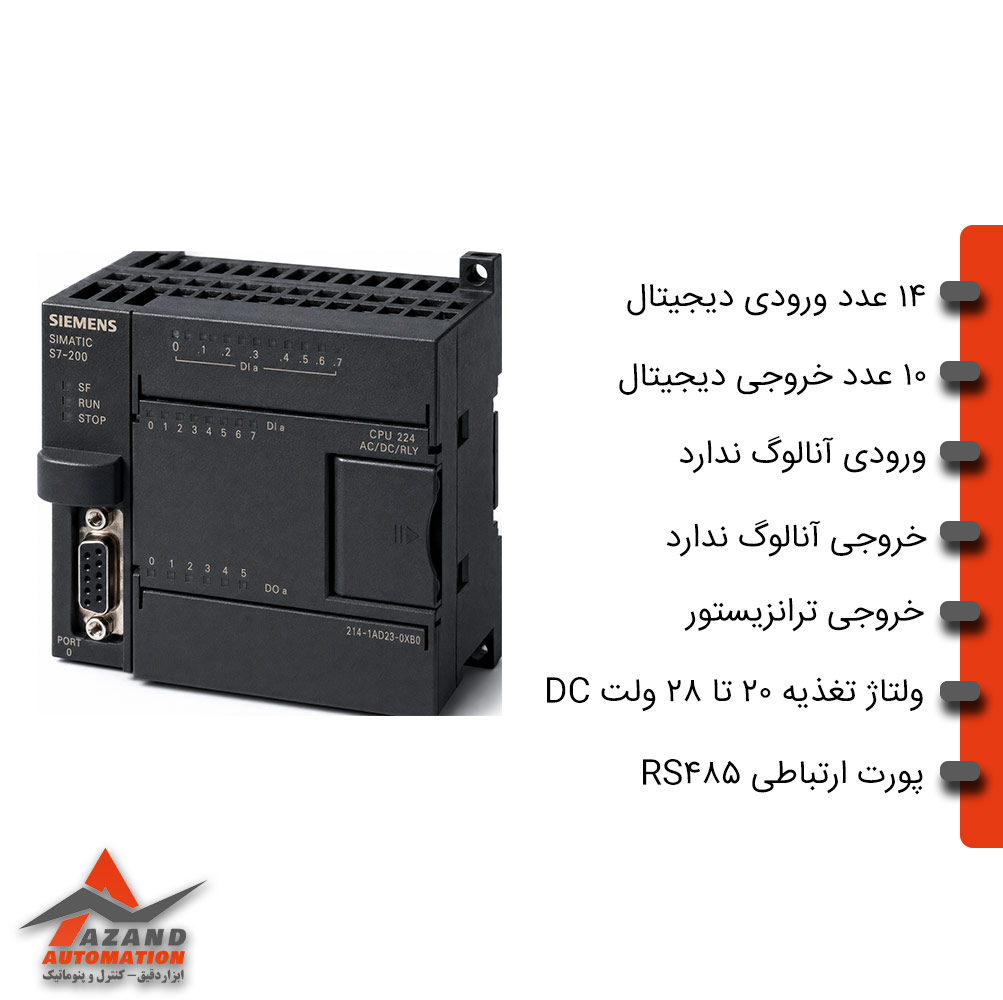

ویژگی‌های پی ال سی CPU 224 زیمنس مدل 6ES7214-1AD23-0XB0

مشخصات فنی این پی ال سی زیمنس سری S7-200 در چند حوزه اصلی قابل بررسی است: منبع تغذیه، ظرفیت ورودی و خروجی، حافظه و قابلیت پشتیبان‌گیری. ولتاژ تغذیه اسمی ۲۴ ولت DC است و بازه مجاز کارکرد آن بین ۲۰.۴ تا ۲۸.۸ ولت قرار می‌گیرد؛ این محدوده، نوسانات معمول برق صنعتی را پوشش می‌دهد. جریان هجومی حداکثر ۱۲ آمپر در ولتاژ ۲۸.۸ ولت ثبت شده و توان تلف‌شده معمول دستگاه ۷ وات است، عددی که در انتخاب منبع تغذیه و طراحی تابلو باید لحاظ شود. حافظه کاری شامل ۱۲ کیلوبایت برای برنامه (با ۸ کیلوبایت قابلیت ویرایش زنده) و ۸ کیلوبایت برای داده است. پشتیبان‌گیری از برنامه به‌صورت خودکار روی EEPROM انجام می‌شود و برای داده‌های حافظه‌دار، باتری اختیاری تا ۲۰۰ روز نگهداری اطلاعات را تضمین می‌کند.

• تغذیه ۲۴ ولت DC با بازه مجاز ۲۰.۴ تا ۲۸.۸ ولت
• ۱۴ ورودی دیجیتال و ۱۰ خروجی دیجیتال ترانزیستوری
• حافظه برنامه ۸ تا ۱۲ کیلوبایت و حافظه داده ۸ کیلوبایت
• پشتیبان‌گیری خودکار روی EEPROM و باتری اختیاری تا ۲۰۰ روز
• زمان پردازش عملیات بیتی حداکثر ۰.۲۲ میکروثانیه
• ۲۵۶ تایمر و ۲۵۶ کانتر داخلی S7

این ترکیب از حافظه، سرعت پردازش و پشتیبان‌گیری، دستگاه را برای کاربردهایی مناسب می‌کند که قطع برق موقت نباید باعث از دست رفتن داده شود. زمان پردازش ۰.۲۲ میکروثانیه برای عملیات بیتی نیز نشان می‌دهد که این مدل، حتی در برنامه‌های با منطق فشرده، تأخیر محسوسی ایجاد نمی‌کند.

مزیت‌های CPU 224 زیمنس مدل 6ES7214-1AD23-0XB0

هر مشخصه فنی، در نهایت باید به یک مزیت عملی در محیط کار ترجمه شود. رابط RS485 داخلی این پی ال سی زیمنس از سه پروتکل MPI، PPI و ارتباط سریال آزاد پشتیبانی می‌کند، به این معنا که دستگاه می‌تواند هم با کنترلرهای بزرگ‌تر مثل S7-300 در شبکه MPI وصل کند و هم به‌عنوان رابط برنامه‌نویسی با نرم‌افزار PG/PC کار کند. شش کانتر پرسرعت با فرکانس ۳۰ کیلوهرتز و دو خروجی پالسی ۲۰ کیلوهرتز، امکان اتصال مستقیم انکودرهای افزایشی و کنترل موتورهای گام به گام یا سروو را بدون نیاز به کارت جانبی فراهم می‌کنند. حفاظت سه‌مرحله‌ای رمز عبور نیز از کپی‌برداری یا تغییر ناخواسته برنامه جلوگیری می‌کند، موضوعی که در پروژه‌های صنعتی با چند اپراتور اهمیت دارد.

به‌عنوان نمونه، در یک خط بسته‌بندی که نیاز به شمارش سریع محصولات روی نوار نقاله و هم‌زمان کنترل موتور جهت‌دار وجود دارد، کانترهای پرسرعت داخلی این مدل، بار پردازشی را از دوش برنامه اصلی برمی‌دارند و دقت شمارش را بالا نگه می‌دارند. در سیستم‌های تصفیه آب یا خطوط تولید مواد غذایی که رطوبت و دمای محیط نوسان دارد، بازه دمای کاری ۰ تا ۵۵ درجه سانتی‌گراد (نصب افقی) و درجه حفاظت IP20، پایداری عملکرد را در شرایط نسبتاً سخت تضمین می‌کند.

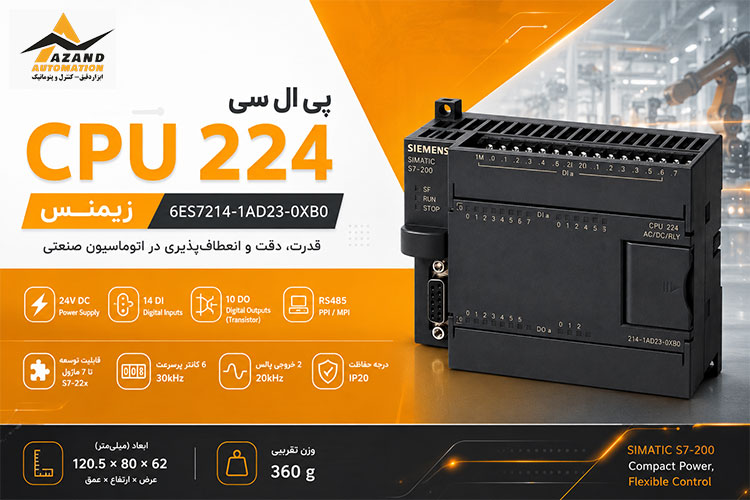

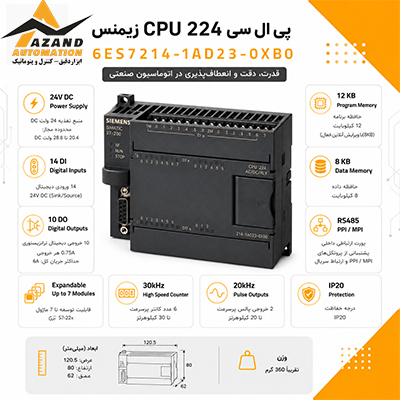

مشخصات پی ال سی CPU 224 زیمنس 6ES7214-1AD23-0XB0

پیش از ورود به جزئیات فنی، لازم است تصویری روشن از ظرفیت واقعی این کنترلر ارائه شود؛ عددهایی که مستقیماً روی انتخاب تجهیزات جانبی و طراحی تابلو برق اثر می‌گذارند. تعداد ورودی و خروجی، سرعت پردازش، بازه دمایی مجاز و ابعاد فیزیکی، چهار محوری هستند که هر طراح باید پیش از خرید نهایی بررسی کند. جدول زیر، این مشخصات را به‌صورت خلاصه و بر اساس دیتاشیت رسمی زیمنس ارائه می‌دهد. در ادامه می‌توانید جدول مشخصات فنی پی ال سی CPU 224 زیمنس مدل 6ES7214-1AD23-0XB0 را مشاهده کنید.
